Strešné panely so stojatou drážkou

Stavebné materiály SENBOdodáva strešné panely so stojatou drážkou ako súčasť svojho sortimentu kovových strešných systémov. Tieto panely sú valcované z kovových zvitkov do profilu s vysokým rebrom a navzájom spojené spojením zvislých okrajov susedných panelov. Sú široko používané vo veľkých verejných budovách a priemyselných zariadeniach, kde je potrebná dlhodobá hydroizolácia a odolnosť voči vetru.

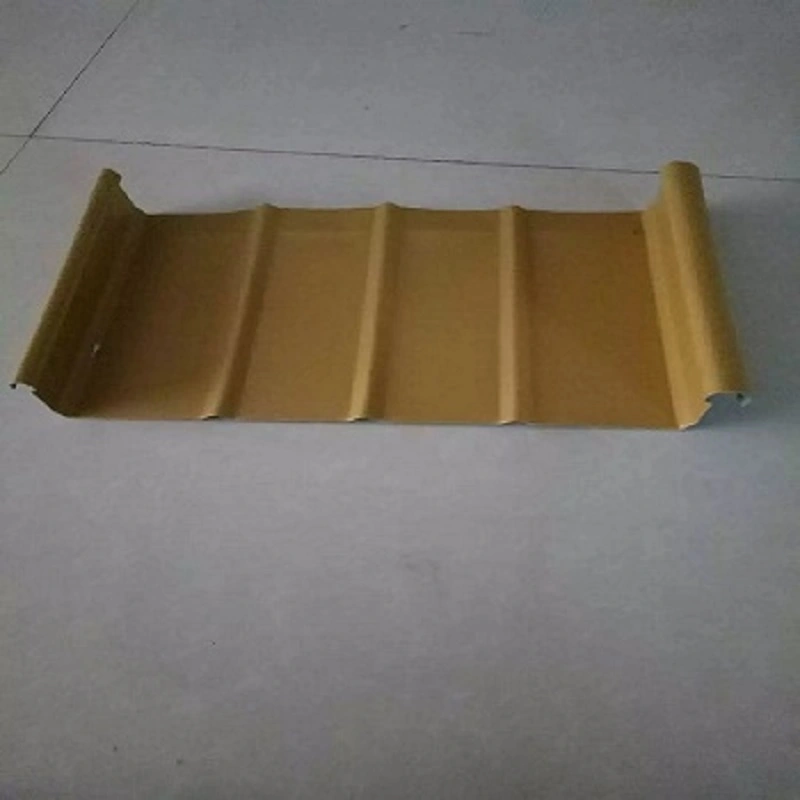

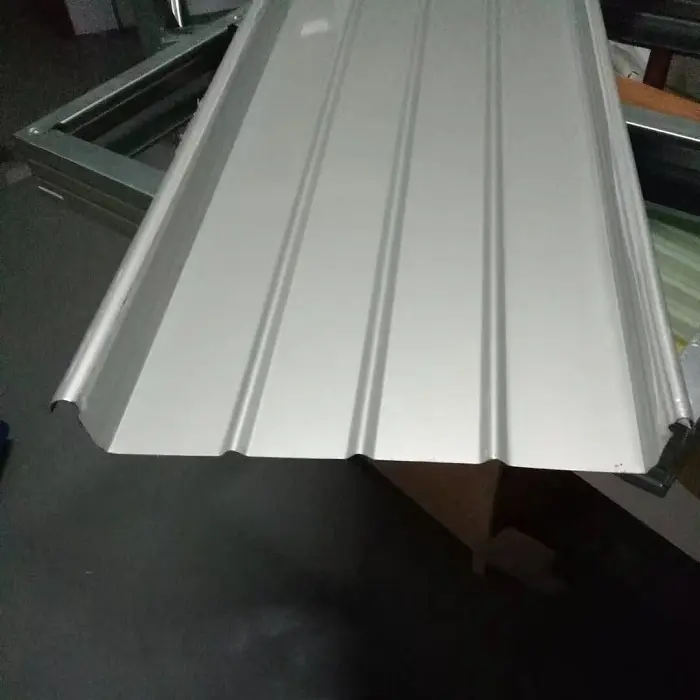

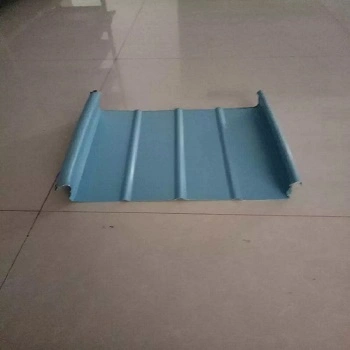

Strešný panel so stojatou drážkou je profilovaný kovový komponent vytvorený valcovaním kovových zvitkov do prierezu s vysokým rebrom. Vytvára integrovanú strešnú zostavu prostredníctvom zapadnutia a uzamknutia zvislých hrán susedných panelov.

Na rozdiel od štandardných profilovaných oceľových plechov, ktoré sa pripevňujú priamo k väzniciam pomocou penetračných skrutiek, systém stojatej drážky spája panely s väznicami pomocou špeciálne navrhnutých príchytiek z hliníkovej zliatiny. Tieto spony sa kotvia do väzníc. Panely sa zacvaknú na spony a zvárací stroj potom spojí zvislé okraje susedných panelov pomocou jednoduchého zámku alebo dvojitého zámku o 360°. Tým sa vytvorí posuvné spojenie medzi panelmi a príchytkami, ako aj tesné tesnenie medzi panelmi samotnými.

Možnosti základného materiálu a bežné profily

Výber základného materiálu závisí od prevádzkového prostredia a požiadaviek na životnosť:

Plechy zo zliatiny hliníka, horčíka a mangánu (triedy AA3004/3003):Typická hrúbka 0,7–1,2 mm, medza klzu najmenej 190 MPa, pevnosť v ťahu 240–285 MPa a hustota 2,73 g/cm³. To je asi jedna tretina hustoty ocele. Dizajnová životnosť je viac ako 50 rokov.

Aluzinkové (hliník-zinkové) oceľové plechy:Ponúka 3–5-krát vyššiu odolnosť proti korózii ako štandardná pozinkovaná oceľ.

Nerezové plechy:Vhodné pre veľké pobrežné verejné budovy vyžadujúce vysokú odolnosť voči vetru.

Bežné profily panelov zahŕňajú YX65-300, YX65-330, YX65-400 a YX65-430. Profil YX65-300 sa vyznačuje výškou rebra 65 mm a efektívnou šírkou pokrytia 300 mm. Panely by mali byť ideálne súvislé v smere sklonu bez spojov alebo skrutkových spojov. Dĺžka profilovaných panelov by vo všeobecnosti nemala presiahnuť 25 m a musia byť zahrnuté body kontroly deformácie.

Zloženie systému a typické projektové aplikácie

Kompletný strešný systém so stojatou drážkou zvyčajne využíva viacvrstvovú kompozitnú štruktúru. Napríklad projekt výstavnej haly „Okno do budúcnosti Južného Taihu“ využíva strešnú zostavu pozostávajúcu zo základného plechu (profilovaná oceľ), izolačnej dosky z minerálnej vlny a strešného panelu so stojatou drážkou. Toto integruje konštrukčnú podporu, tepelnú izoláciu a hydroizolačné funkcie. Podobne aj projekt lyžiarskeho strediska Yaoxue Ice and Snow World využíva hliníkovo-horčíkovo-mangánový strešný systém so stojatou drážkou v kombinácii s integrovaným tepelnoizolačným systémom.

Výkon v reálnych podmienkach

1. Odolnosť proti vztlaku vetra: Overené testovaním v plnom rozsahu

Odolnosť proti vetru je kritickým ukazovateľom výkonu pre strešné systémy so stojatou drážkou v pobrežných oblastiach a pri veľkých projektoch verejných budov. Ako súčasť projektu obnovy a spevnenia kovovej strechy terminálu 2 na letisku Nanchang Changbei prešiel kovový strešný panel so stojatou drážkou HXY-400 systematickým testovaním prostredníctvom skúšok zdvíhania vetrom v plnom rozsahu.

Výsledky ukázali, že použitie výstužných spôn zvýšilo únosnosť zdvihu vetra 4,18-krát v porovnaní s panelmi bez príchytiek. Faktory, ako je rozstup väzníc, šmyková kapacita spojok väzníc a pevnosť v ohybe samotných väzníc, priamo ovplyvňovali kapacitu vztlaku vetra. Výskum kovových striech s rôznymi rozstupmi väzníc odhalil priamu koreláciu medzi medzným zaťažením pri porušení systému stojatej drážky a rozstupom väzníc. Experimentálne výsledky boli v súlade s trendmi pozorovanými v numerických simuláciách, čím poskytli základ pre návrh a konštrukciu maximálneho zaťaženia vetrom.

2. Vodotesnosť a vzduchotesnosť: Dvojitá ochrana prostredníctvom 360° spojovania a vopred vstrekovaného tmelu

Strešný systém so stojatou drážkou spĺňa požiadavky na vzduchotesnosť, vodotesnosť a odolnosť proti vztlaku vetra vďaka použitiu vopred vstrekovaného tmelu v celej dĺžke v kovových paneloch a 360° zámku švu. Panely tvoria súvislú jednotku pozdĺž svahu bez spojov alebo odkrytých skrutkových spojov, čo znižuje riziká úniku spojené s tradičnými strešnými krytinami s nekrytými spojmi, ako je korózia v otvoroch spojovacích prvkov a degradácia tmelu.

Lemovacie úpravy sa vyžadujú na všetkých miestach, kde sa strešné panely stretávajú s fasádnymi stenami alebo konštrukciami vyčnievajúcimi cez strechu. Tesniace materiály sa aplikujú na preplátované spoje. Bezpečné spojenie so silikónovým tmelom sa vyžaduje na presahu medzi základným lemovaním a panelom, zatiaľ čo penové tesniace pásy sa používajú medzi horným lemovaním a panelom, ako aj medzi okrajovým lemom a panelom.

3. Riadenie tepelnej expanzie a kontrakcie: posuvné podpery a riadená deformácia

Tepelná rozťažnosť a kontrakcia kovových materiálov pri výrazných teplotných výkyvoch je prirodzený fyzikálny jav. Posuvné spojenie medzi strešnými panelmi so stojatou drážkou a ich pevnými podperami umožňuje panelom voľne sa rozširovať a sťahovať pozdĺž svahu v reakcii na kolísanie teploty, čím sa vyrovnávajú tepelnému namáhaniu.

Zatiaľ čo dĺžka profilovaných panelov by v ideálnom prípade nemala presiahnuť 25 metrov, musia byť vytvorené vhodné kontrolné body deformácie, ktoré budú riadiť smer rozťahovania a zmršťovania. Tým sa zabráni vybočeniu panelu alebo oddeleniu od podporných konektorov. Táto charakteristika tiež umožňuje použitie jednotlivých dĺžok panelov až 35 metrov alebo viac, čím sa znižuje počet priečnych presahov.

4. Aplikácia v zakrivených strechách s veľkým rozpätím: Overenie prostredníctvom projektu Xiamen Convention and Exhibition Center Project

Systém strešných panelov so stojatou drážkou FLEX-LOK 400 bol použitý pre zakrivené kovové strešné krytiny s veľkým rozpätím (99 m a 72 m) projektu Xiamen Convention and Exhibition Center Phase III. Systém obsahuje vysokopevnostné pozinkované väznice, strešné panely so stojatou drážkou a štrukturálne podlahové krytiny. Preukázalo sa, že ponúka odolnosť proti zdvihu vetra a korózii, ako aj vodotesnosť a tepelnú izoláciu.

Počas výstavby boli strešné panely zrolované na mieste a komponenty boli inštalované v smere od prevládajúceho vetra. Pre inštaláciu detailných spojov boli presadzované prísne požiadavky na umiestnenie. Podobne, hliníkovo-horčíkovo-mangánový strešný systém so stojatou drážkou bol úspešne aplikovaný na zložitú zakrivenú oceľovú konštrukciu projektu výstavnej siene „Window to the Future“ v South Taihu.

5. Konštrukčné a inštalačné normy: Podpora z národných štandardných atlasov a špecifikácií

Konštrukcia a montáž strešných panelov so stojatou drážkou sú podporované systémom noriem. V súlade s technickou špecifikáciou JGJ 255-2012 (Technická špecifikácia pre strechy s denným osvetlením a kovové strechy) sú jasne definované prípustné odchýlky kvality montáže: odchýlka lícovania súvislých pozdĺžnych dielcov 5–7 mm (s prahom 35 metrov) a odchýlka +20/+30 mm pri sklone kovovej strechy (s prahom 50 metrov).

Národný štandardný atlas 24CJ113-1 (Architectural Details for Metal Panels (Part I): 360° Seamed Standing-Seam Metal Roofing System) poskytuje podrobné konštrukčné výkresy pre všetky spojovacie body, od spojov panelov po žľaby, pásy denného osvetlenia, ventilátory a bleskozvody.

Podrobné špecifikácie na prvý pohľad

Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných národných noriem. K dispozícii je prispôsobenie na splnenie špecifických požiadaviek projektu.

Silné stránky hlavných produktov

1. Konštrukčná hydroizolácia bez otvorov pre upevňovacie prvky.Do povrchu panelu nepreniknú žiadne skrutky. 360° prešívané spojovacie spojenie v kombinácii s kontinuálnym vopred vstrekovaným tmelom znižuje riziko úniku spojené s otvormi spojovacích prvkov.

2. Overiteľná a nastaviteľná odolnosť proti vetru.Kompletné testovanie zdvihu vetra potvrdilo, že výstužné spony môžu zvýšiť nosnosť 4,18-krát. Faktory, ako je rozstup väzníc a nosnosť konektorov, priamo ovplyvňujú odolnosť strechy voči vetru.

3. Adaptívna tepelná expanzia a kontrakcia.Posuvné spony umožňujú panelom voľne sa rozširovať a sťahovať pozdĺž svahu. Kontrolné body na vedenie deformácie zaisťujú pohyb v zamýšľanom smere, čím zabraňujú vybočeniu alebo oddeleniu panelu.

4. Rôzne materiálové možnosti.Zliatina hliníka, horčíka a mangánu (životnosť nad 50 rokov), oceľ potiahnutá Al-Zn a nehrdzavejúca oceľ sú k dispozícii pre rôzne korozívne prostredia a požiadavky projektu.

5. Komplexná podpora štandardov.Návrh, konštrukčné detaily a akceptácia inštalácie sú podporované GB 50345, JGJ 255-2012 a národným štandardným atlasom 24CJ113-1.

Poznámky k výberu a inštalácii

Pre dizajn odolný voči vetru:Rozstup väzníc a typ spony výrazne ovplyvňujú kapacitu vztlaku vetra. Na overenie zvolenej konfigurácie by sa malo použiť testovanie v plnom rozsahu alebo technické výpočty. V oblastiach s vysokým vetrom môžu byť potrebné výstužné spony.

Pre aplikácie s dlhým panelom:Ak dĺžka panelu presahuje 25 m, zahrňte body kontroly deformácie na usmernenie tepelného pohybu. Potvrďte, že detail posuvnej spony umožňuje predpokladaný rozsah pohybu bez viazania.

Pre korozívne prostredie:Vyberte základný materiál podľa podmienok expozície. Zliatina Al-Mg-Mn a nehrdzavejúca oceľ sú vhodné do pobrežnej alebo priemyselnej atmosféry. Overte kompatibilitu náteru s miestnymi environmentálnymi faktormi.

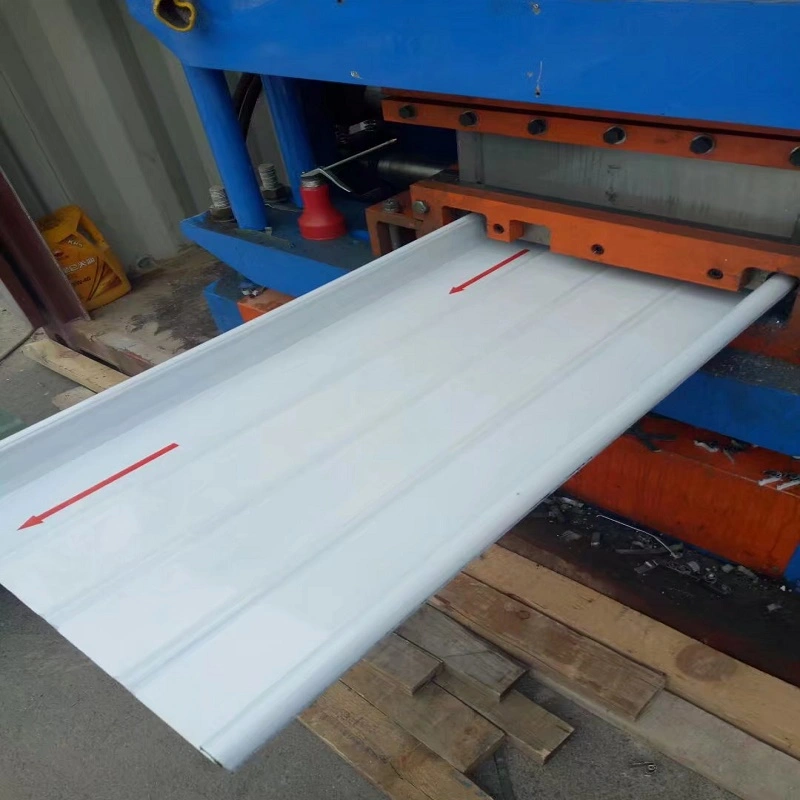

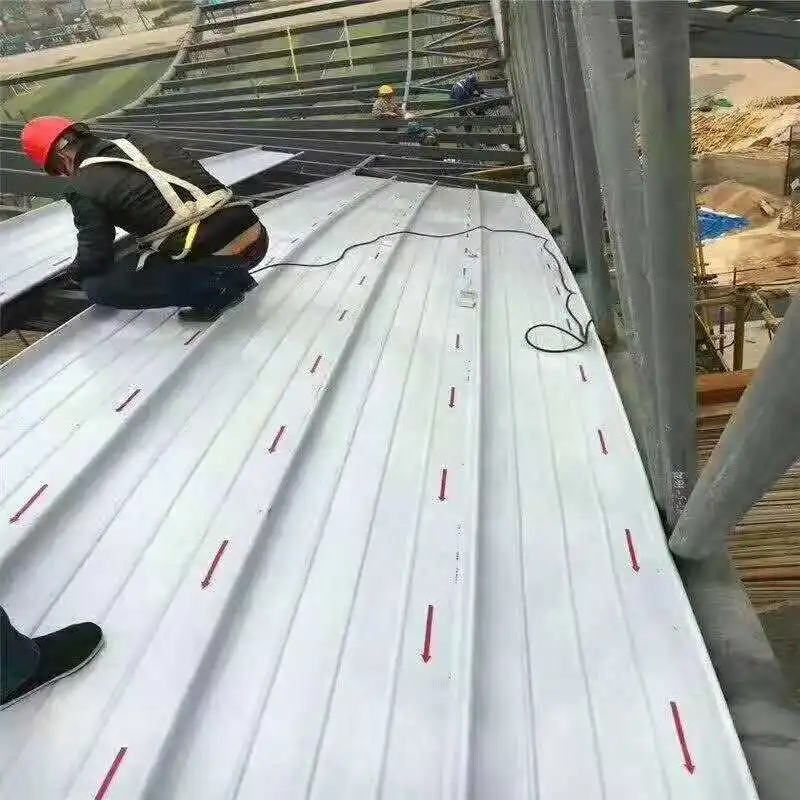

Počas inštalácie:Panely sú zvyčajne valcované na mieste alebo v továrni. Zabezpečte, aby sa proces spájania vykonával pomocou kalibrovaného zariadenia. Ak je to možné, panely inštalujte v smere od prevládajúceho vetra. Pred spájaním skontrolujte, či sú všetky lemovania a tmely správne umiestnené.

Kde sa tieto panely používajú

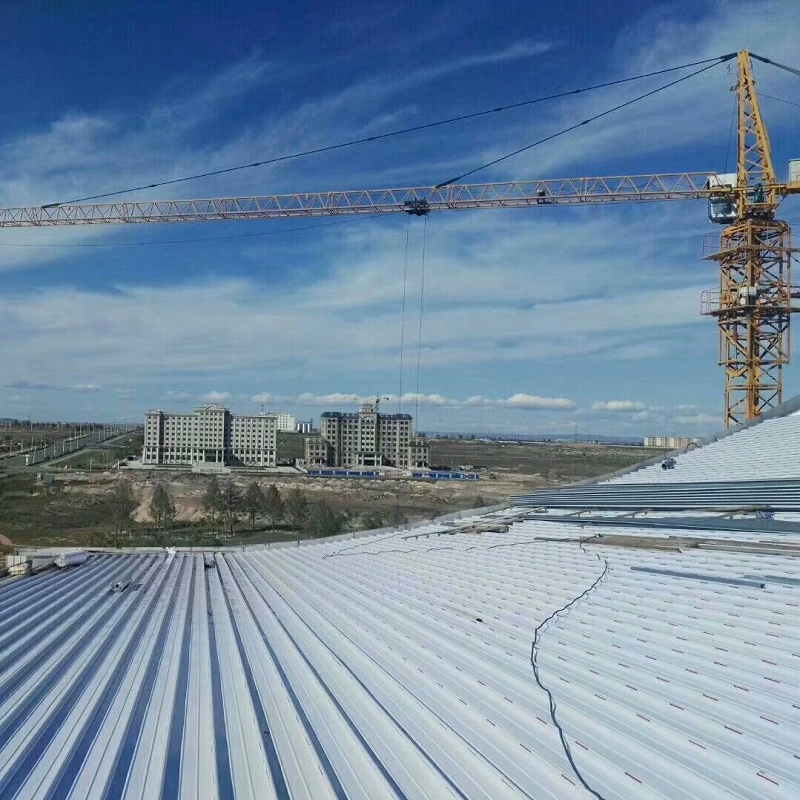

1.Kovové strešné systémy pre veľké dopravné uzly, ako sú letiskové terminály a vysokorýchlostné železničné stanice.

2.Kovové zastrešenie pre veľké verejné budovy vrátane štadiónov, výstavných centier a divadiel.

3.Strešná krytina pre zakrivené alebo zložité oceľové konštrukcie s veľkým rozpätím s možnosťou zakrivenia a ohýbania.

4.Budovy v pobrežných oblastiach náchylných na tajfúny, ktoré si vyžadujú vysokú odolnosť proti vetru, pričom tam, kde je to potrebné, použite opatrenia na vystuženie klipov.

Časté otázky kupujúcich

1. Aký je rozdiel medzi panelmi so stojatou drážkou a bežnými profilovanými plechmi pripevnenými skrutkami?

Bežné profilované plechy sú pripevnené cez povrch panela skrutkami, čím sa vytvárajú miesta prieniku, ktoré sa môžu časom stať únikovými cestami. Panely so stojatou drážkou používajú skryté spony a mechanicky lemovaný spoj, takže neexistujú žiadne odhalené spojovacie prvky. To znižuje riziko vniknutia vody a umožňuje tepelný pohyb cez posuvné spojenie.

2. Aký základný materiál si mám vybrať pre pobrežný projekt?

Pre pobrežné prostredie alebo prostredie s vysokou koróziou sa zvyčajne odporúča zliatina hliníka, horčíka a mangánu alebo nehrdzavejúca oceľ. Zliatina Al-Mg-Mn ponúka dobrú odolnosť proti korózii a dlhú životnosť, zatiaľ čo nehrdzavejúca oceľ poskytuje vyššiu pevnosť pre konštrukcie odolné voči vetru. Oceľ potiahnutá Al-Zn môže byť použitá v menej agresívnych podmienkach.

3. Ako sa posuvná spona prispôsobuje zmenám teploty?

Panely sú pripevnené ku konštrukcii pomocou klipov, ktoré umožňujú pohyb po dĺžke panelu. To znamená, že panely sa môžu rozťahovať a zmršťovať bez toho, aby namáhali upevňovacie prvky alebo spôsobovali olejové konzervy. Na dlhých paneloch môžu byť potrebné body kontroly deformácie na usmernenie pohybu a zabránenie vybočeniu.

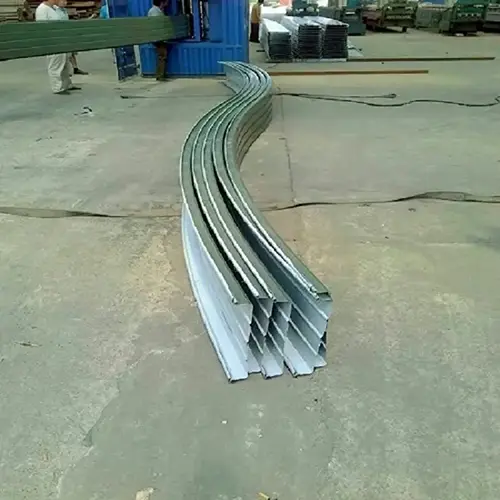

4. Môžu byť panely so stojatou drážkou zakrivené pre architektonické strechy?

áno. Panely môžu byť tvarované valcovaním a potom zakrivené tak, aby sledovali konvexné alebo konkávne tvary strechy. Projekty ako Xiamen Convention and Exhibition Center použili systémy stojatej drážky pre zakrivené strechy s veľkým rozpätím. Špecifická schopnosť zakrivenia závisí od profilu a hrúbky materiálu.

5. Aké inštalačné normy a akceptačné kritériá platia?

JGJ 255-2012 poskytuje montážne tolerancie, vrátane odchýlky 5–7 mm pre súvislé pozdĺžne diely a odchýlku +20/+30 mm pre sklon strechy. Národný štandardný atlas 24CJ113-1 poskytuje podrobné výkresy zapojenia. Vodotesnosť sa zvyčajne overuje vizuálnou kontrolou a tam, kde je to potrebné, hadicovými alebo rybníkovými skúškami.
