Alu-Mg-Mn strešné panely

Strešné panely Alu-Mg-Mn sú valcované z pásu hliníkovej zliatiny AA3004 pre strešné a stenové systémy so stojatou drážkou. Zliatina obsahuje mangán a horčík, ktoré spoločne zlepšujú pevnosť a odolnosť proti korózii a zároveň zachovávajú materiál dostatočne ľahký pre strechy s dlhým rozpätím. SENBO kontroluje kvalitu vstupnej zliatiny, tvrdosť a hrúbku povlaku pred valcovaním a výrobná linka v pravidelných intervaloch monitoruje výšku rebra a šírku panelu. To pomáha udržiavať hotový profil v špecifikovanej tolerancii.

Povrchová úprava a dizajn spojov

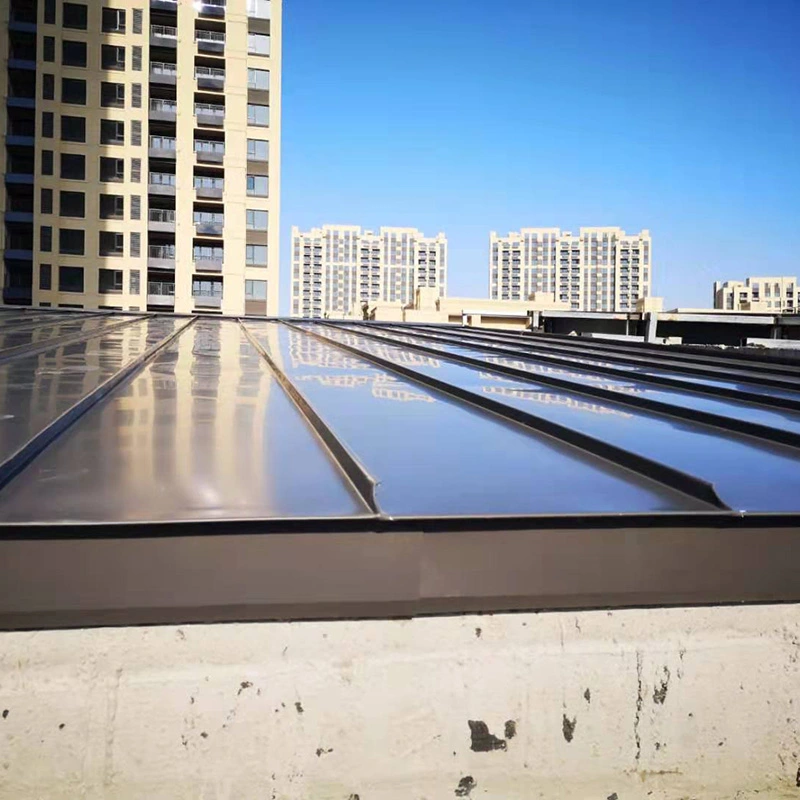

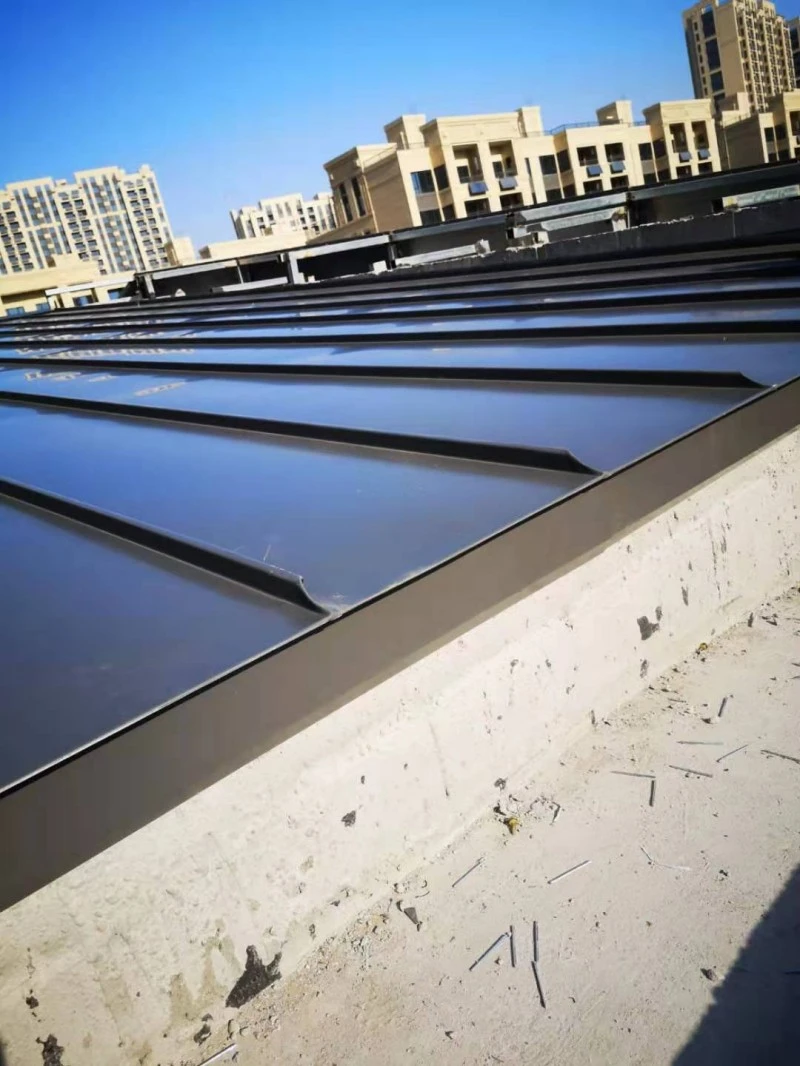

Povrch strešného panelu Alu-Mg-Mn je pred tvarovaním potiahnutý fluorokarbónovým systémom PVDF obsahujúcim aspoň 70 % fluorouhlíkovej živice. Náter sa nanáša na súvislú linku po očistení a chromátovej úprave, čo zlepšuje priľnavosť a jednotnosť farieb. Strešný systém využíva profil so stojatou drážkou s príchytkami v tvare T. Spony držia panely na väzniciach a zároveň umožňujú pohyb pozdĺž sklonu strechy, takže tepelná rozťažnosť a kontrakcia nenamáhajú švy. Mechanicky uzamknutý spoj tvorí vodotesnú bariéru bez toho, aby sa spoliehal na tmel.

Tabuľka špecifikácií

Meraný výkon a technické dôkazy

Hmotnosť panelu a konštrukčná účinnosť

Hustota hliníka je 2,73 g/cm³ v porovnaní s 7,85 g/cm³ ocele. Strecha vyrobená z panelov AA3004 preto váži približne jednu tretinu ako ekvivalentná oceľová strecha. Toto zníženie vlastného zaťaženia môže dosiahnuť 30% pre celkovú strešnú konštrukciu, čo umožňuje menšie väznice, stĺpy a základy. Pevnosť v ťahu 240 až 285 MPa je dostatočná pre profily so stojatou drážkou a pre panely, ktoré musia odolávať vztlaku vetra na dlhé rozpätia.

Korózne správanie a životnosť

Keď je hliník vystavený vzduchu, vytvára hustý oxidový film, ktorý chráni základný kov pred ďalšou oxidáciou. Testovanie ukazuje ročnú stratu korózie asi 0,5 mikrometra za normálnych atmosférických podmienok. Panel s hrúbkou 0,7 mm by mal po 100 rokoch stále hrúbku približne 0,65 mm. PVDF náter pridáva ďalšiu ochrannú vrstvu proti priemyselnému znečisteniu a posypovej soli. Tieto faktory podporujú konštrukčnú životnosť základného kovu viac ako 50 rokov.

Tepelný pohyb a integrita švu

Systém stojatej drážky využíva posuvné T-spony, ktoré umožňujú, aby sa každý panel pohyboval pozdĺž sklonu strechy, pričom zostáva spojený s väznicami. To zabraňuje hromadeniu napätia v pevných bodoch a zabraňuje deformácii panelu. Jednotlivé panely môžu byť vyrobené až do dĺžky 120 metrov bez koncových presahov, čo odstraňuje potenciálne únikové cesty a zlepšuje celkovú vodotesnosť. Tolerancia inštalácie je kontrolovaná do 3 mm a prefabrikovaný systém skracuje čas výstavby o viac ako 30% v porovnaní s tradičnými metódami.

Správanie sa ohňom a bleskom

Strešný systém dosahuje požiarnu odolnosť triedy A1. Hliník sa topí pri 660 °C a pri požiari má strecha tendenciu lokálne prehorieť, a nie šíriť plameň po povrchu. To pomáha pri hasení požiarom tým, že umožňuje únik tepla a dymu. Na ochranu pred bleskom môžu panely s hrúbkou najmenej 0,7 mm fungovať ako zariadenia na ukončenie vzduchu podľa GB 50057, čo odstraňuje potrebu samostatných bleskozvodov a dodatočných strešných prestupov.

Charakteristika produktu

• Nižšia hmotnosť strechy:Panel má asi jednu tretinu hmotnosti ocele, čo znižuje nároky na konštrukčné rámovanie a základy.
• Dlhodobá trvanlivosť:Prírodná oxidová vrstva a fluorokarbónový povlak spolu poskytujú viac ako 50 rokov prevádzky v bežných prostrediach.
• Vodotesnosť bez tmelu:Mechanicky zablokovaná stojatá drážka sa nespolieha na tmel, ktorý môže starnúť alebo prasknúť.
• Tepelné ovládanie pohybu:Posuvné T-spony umožňujú streche expandovať a zmršťovať bez namáhania švov alebo panelov.

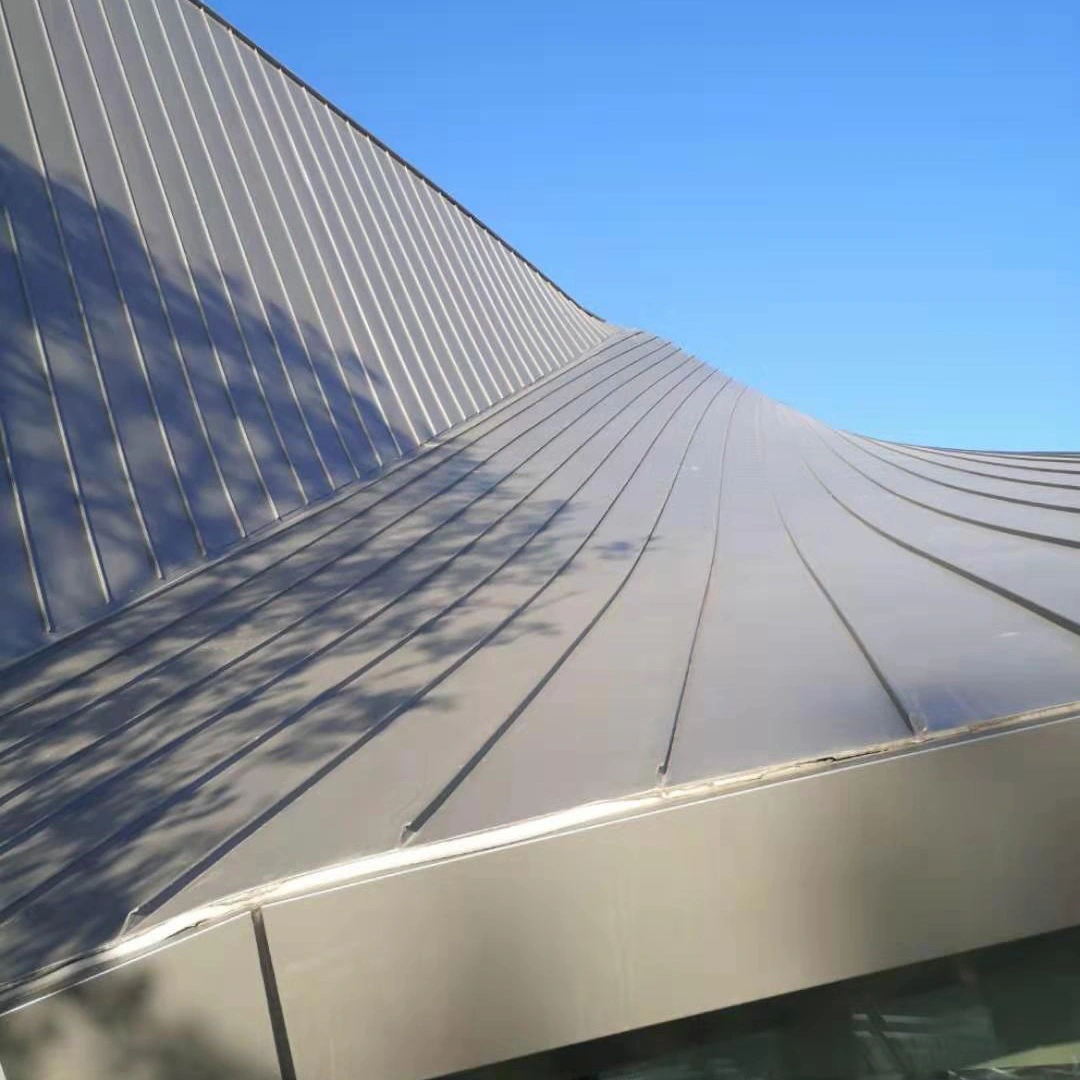

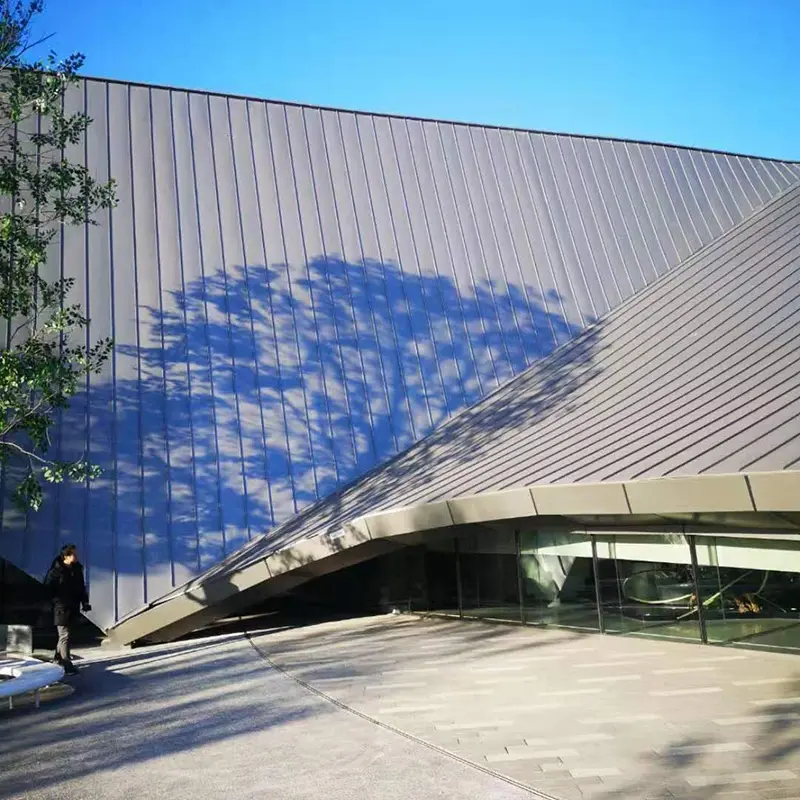

• Tvarová flexibilita:Panely môžu byť tvarované do priamych, zakrivených, skosených a vejárovitých profilov pre zložité geometrie striech.
• Recyklovateľnosť:Hliník je na konci svojej životnosti plne recyklovateľný.

Kde sa produkt používa

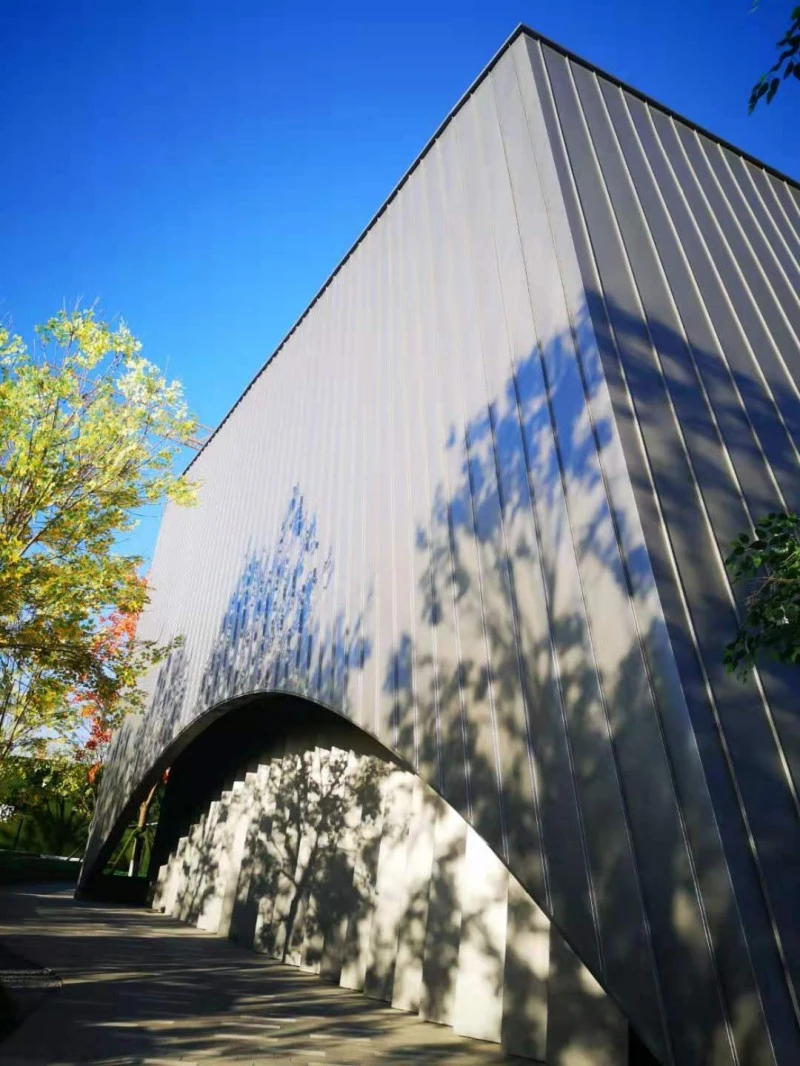

• Strešné a stenové opláštenie pre letiskové terminály a vysokorýchlostné železničné stanice.
• Veľké verejné budovy, ako sú štadióny, výstavné centrá a divadlá.
• Budovy v námornom alebo priemyselnom prostredí, kde je dôležitá odolnosť proti korózii.
• Projekty renovácie a renovácie strechy, kde existujúca konštrukcia nemôže niesť ťažké oceľové panely.
• Rezidenčné aplikácie, kde sa uprednostňuje ľahká kovová strecha s dlhou životnosťou.

Návod na inštaláciu a manipuláciu

• Panely skladujte pod krytom a uchovávajte ich v suchu. Ak je potrebné skladovanie vonku, zdvihnite stoh a použite priedušný kryt.
• Zdvihnite panely pomocou mäkkých popruhov a rozperných tyčí, aby ste zabránili pretlačeniu alebo poškriabaniu.
• Panely režte nástrojmi vhodnými na hliník. Pred inštaláciou odstráňte triesky a očistite rezné hrany.
• Upevnite T-spony v rozstupoch zobrazených na schválenom výkrese. Používajte upevňovacie prvky kompatibilné s hliníkom, aby ste zabránili galvanickej korózii.
• Pred spájaním skontrolujte zarovnanie panelov a zapojenie spony. Použite správne nastavenia zváracieho stroja pre profil panelu.
• Pri zakrivených strechách si pred výrobou overte u výrobcu minimálny polomer ohybu.

Často kladené otázky dodávateľov

Ako sa líši AA3004 od AA3003 pre zastrešenie?

AA3004 obsahuje viac mangánu a horčíka, čo dáva vyššiu pevnosť a lepšiu odolnosť proti korózii. Často sa volí pre strechy so stojatou drážkou, ktoré musia zvládnuť vyššie zaťaženie vetrom alebo dlhšie rozpätia bez zvýšenia hrúbky panelu.

Môžu byť Al-Mg-Mn panely inštalované na zakrivené strechy?

Áno, zliatina môže byť tvarovaná valcovaním alebo lisovaním do zakrivených tvarov. Minimálny polomer závisí od profilu panelu, teploty materiálu a hrúbky povlaku. Dodávateľ by mal potvrdiť uskutočniteľnosť pred výrobou panelov.

Aký je minimálny sklon strechy Al-Mg-Mn strechy so stojatou drážkou?

Sklon 5 % je štandardom pre väčšinu detailov. Nižšie svahy môžu byť možné pomocou súvislých panelov a starostlivého utesnenia, ale projektant musí overiť návrh pre miestnu intenzitu zrážok a veterné podmienky.

Je vždy potrebná parozábrana pod plechovú strechu?

Parotesná vrstva je bežne zahrnutá na teplej strane izolácie, aby sa zabránilo kondenzácii vo vnútri strešnej konštrukcie. Presné vrstvy závisia od použitia budovy a klímy. Projektant strešného systému by mal špecifikovať kompletnú montáž.

Kontrola kvality a dokumentácia

Materiálové certifikáty by mali potvrdiť stupeň zliatiny, tvrdosť, mechanické vlastnosti a typ povlaku. Výroba kontroluje šírku panela, výšku rebra a dĺžku. Pri veľkých projektoch možno vzorky testovať na hrúbku náteru a priľnavosť. Príjem na mieste by mal pred začatím inštalácie overiť počet panelov, profil a stav povrchu.

Faktory výberu

• Pred výberom špecifikácie náteru vyhodnoťte kategóriu atmosférickej korózie miesta.
• V prípade zakrivených alebo zložitých tvarov striech zapojte včas dodávateľa panelov, aby skontroloval tvarovateľnosť a postupnosť inštalácie.
• Potvrďte návrhové zaťaženie vetrom a skontrolujte, či sa rozstup T-spony a výber upevňovacieho prvku zhodujú s vypočítaným zaťažením.
• Skontrolujte prístupový plán údržby. Zatiaľ čo potiahnutý povrch vyžaduje malú údržbu, lemovanie a prestupy stále vyžadujú pravidelnú kontrolu.
• Zvážte rozsah tepelného pohybu strechy a potvrďte, že systém stojatej drážky zvládne očakávané rozťahovanie a zmršťovanie.
