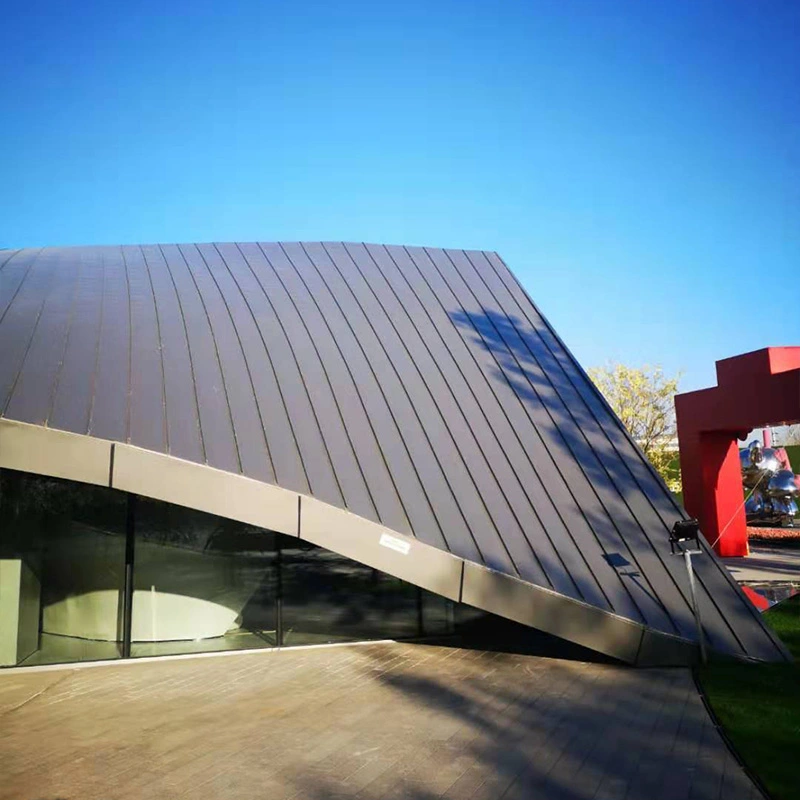

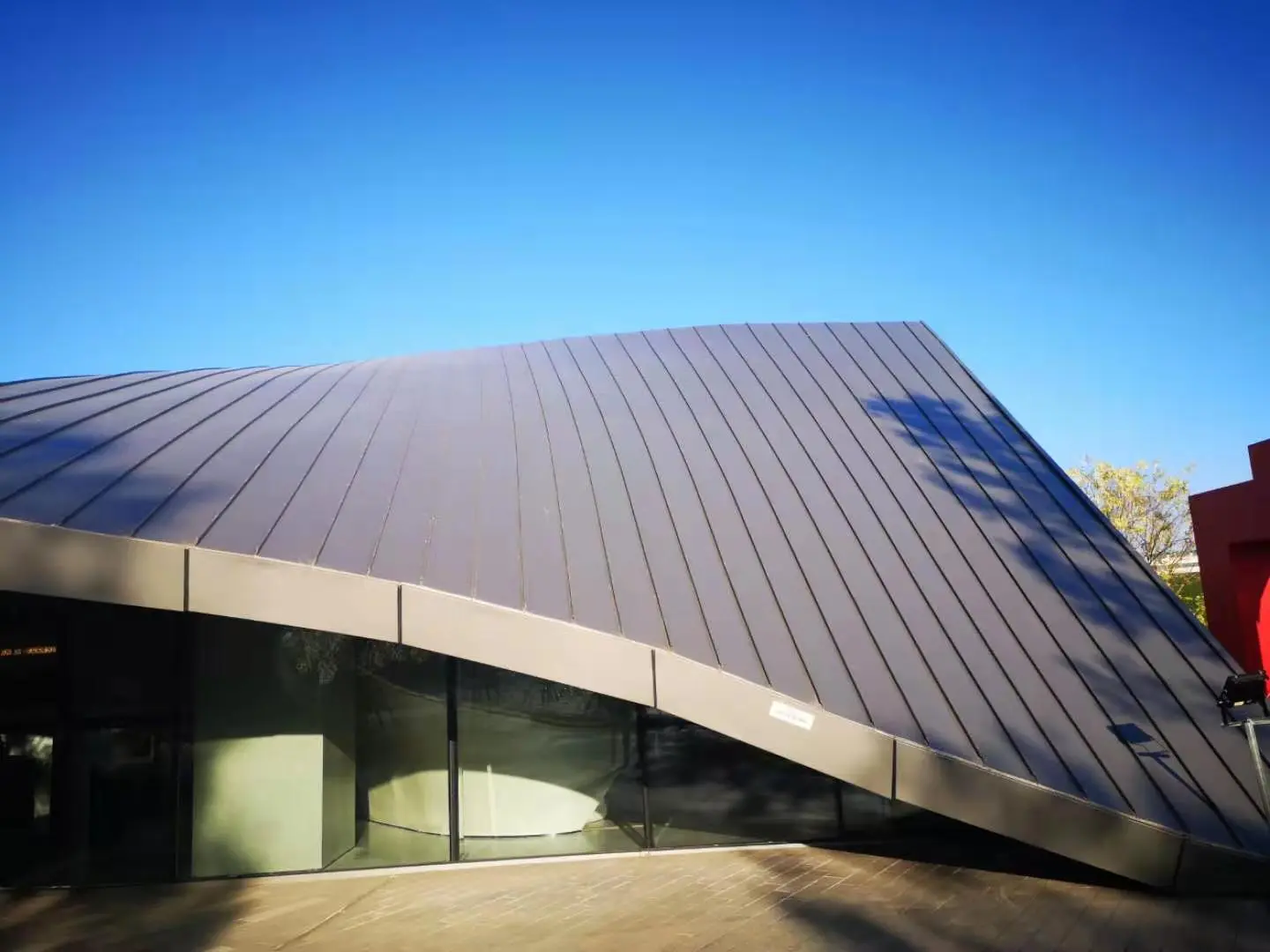

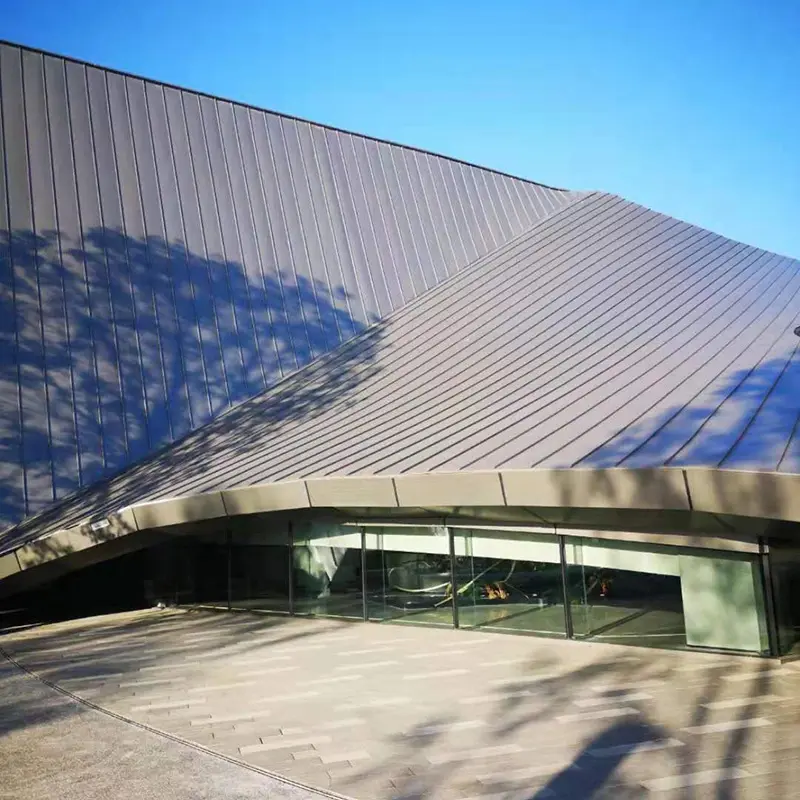

Kovové strešné dekoratívne panely

Kovové strešné dekoratívne panely tvoria vonkajšiu pohľadovú vrstvu kovového strešného systému, inštalovaného oddelene od hydroizolačnej vrstvy. O hydroizoláciu sa stará štrukturálny strešný panel pod ním, zatiaľ čo dekoratívny panel vyjadruje architektonickú formu a poskytuje sekundárne výhody, ako je tienenie, akustické zlepšenie a ochrana hydroizolačnej membrány. SENBO dodáva tieto panely s materiálovými certifikátmi a záznamami o rozmerových kontrolách a projektový tím poskytuje technickú podporu pre usporiadanie panelov a postupnosť inštalácie.

Materiálové voľby

Výber materiálu dekoračných panelov závisí od požadovaného tvaru, hmotnosti a odolnosti voči poveternostným vplyvom. Bežne sa používajú tieto možnosti:

• Jednoplášťové panely z hliníkovej zliatiny:Zvyčajne s hrúbkou 2,0 mm až 3,0 mm s povrchovou úpravou PVDF. Ponúkajú širokú škálu farieb, dobrú tvarovateľnosť pre zložité tvary a nízku hmotnosť.
• Profilované plechy zo zliatiny Al-Mg-Mn:Typy AA3004 alebo AA3003 s pevnosťou v ťahu 240 MPa až 285 MPa a hustotou 2,73 g/cm³, čo je asi tretina oproti oceli. Navrhnuté pre viac ako 50 rokov prevádzky a vhodné pre zakrivené strechy.
• Hliníkové voštinové kompozitné panely:Lícna vrstva z hliníka s hrúbkou 0,8 mm až 1,0 mm spojená s hliníkovým voštinovým jadrom. Dĺžka strany jadrovej bunky nie je väčšia ako 9,53 mm a hrúbka steny najmenej 0,07 mm. Tieto panely poskytujú lepšiu rovinnosť a tuhosť ako pevné dosky rovnakej hmotnosti.
• Oceľové panely s farebným náterom:Použite vysokoúčinný Al-Zn náter s PVDF vrchným náterom. Vhodné na dekoratívne zastrešenie veľkých verejných budov, kde sa uprednostňuje oceľový podklad.

Povrchová úprava

Pre architektonické hliníkové panely sa odporúča fluorokarbónový povlak PVDF. Obsah živice by mal byť aspoň 70% a hrúbka náteru musí spĺňať YS/T 429.2. PVDF poskytuje silnú odolnosť voči ultrafialovému svetlu a zachováva stálosť farieb po dobu viac ako 20 rokov s minimálnym vyblednutím alebo kriedovaním.

Vybudovanie systému

Dekoratívna vrstva sa zvyčajne inštaluje nad hydroizoláciu na vytvorenie dvojvrstvovej kovovej strechy. Na streche vstupnej haly medzinárodného výstaviska Nová Čína fázy II bola montáž zdola nahor: 0,8 mm profilovaný plech Al-Zn so stojatými švami ako vodotesná vrstva, vodotesná membrána, tepelná izolácia, systém dekoratívneho rámovania a povrch dekoratívneho panelu. Toto oddelenie udržuje hydroizoláciu nezávislú od estetickej vrstvy.

Súhrn špecifikácií

Údaje aplikácie projektu

Strecha terminálu letiska

Rozšírenie terminálu 5 veľkého medzinárodného letiska použilo 267 000 m² kovových zastrešení na hlavnom termináli, vestibuloch a nástupných mostoch. Dekoratívne panely boli 0,8 mm hrubé vysokopevnostné profilované oceľové plechy s vysokoobsahovým Al-Zn povlakom poskytujúcim štyri až šesťkrát vyššiu odolnosť proti korózii ako štandardná pozinkovaná oceľ. PVDF povrch zostal stabilný medzi -40°C a 150°C, čím ponúka dlhodobú UV ochranu. Projekt získal zlatú cenu za inžinierstvo systému kovových krytov v roku 2024 Architectural Waterproofing Industry Science and Technology Awards.

Dekoratívny hliníkový systém na výstavisku

Fáza II medzinárodného výstavného centra Nová Čína v Pekingu pokrýva približne 280 000 m² kovových strešných krytín. Strecha registračnej haly použila ako dekoratívnu vrstvu hliníkové panely s hrúbkou 3 mm s PVDF povlakom, ktoré sú podopreté rámom zo štvorcových rúrok z hliníkovej zliatiny. Pod dekoratívnou vrstvou strecha obsahovala 0,8 mm profilovanú oceľovú profilovanú vrstvu Al-Zn so stojatými švami, dve vrstvy izolácie z minerálnej vlny s celkovou hrúbkou 140 mm pri hustote 160 kg/m³, TPO membránu a perforovanú profilovanú oceľovú vrstvu pohlcujúcu zvuk. Dekoratívne panely boli inštalované nezávisle od hydroizolácie, čím sa dosiahol požadovaný vizuálny efekt bez zníženia vodotesnosti.

Strecha komplexnej geometrie na výstavisku

Medzinárodné výstavné centrum Xuzhou Huaihai použilo dekoratívny panelový systém so stupňovitými výškami a pretínajúcimi sa úrovňami. Na hornú rímsu bola použitá hliníková dyha s hrúbkou 3 mm a na spodnú rímsu boli použité hliníkové kompozitné panely s hrúbkou 4 mm. Projektový tím použil Rhino a Grasshopper na parametrické modelovanie na analýzu zakrivenia a optimalizáciu panelov so štyrmi nekoplanárnymi vrcholmi do plochých foriem. Dekoratívna strecha bola zmontovaná modulárnou inštaláciou a kompletný plášť budovy prešiel technickým overením na odolnosť, hydroizoláciu, tepelný výkon a štrukturálnu integritu.

Dvojito zakrivená voštinová panelová strecha

Hlavné miesto stáleho miesta Zhongguancun Forum využívalo nepravidelný dvojito zakrivený hliníkový voštinový panelový systém pre 6 000 m² strešnej plochy. Viac ako 1 000 jedinečných špecifikácií panelov bolo usporiadaných vo vrstvených konfiguráciách. Nosná konštrukcia využívala radiacu konštrukciu v tvare vejára s viacsmerovo nastaviteľnými konzolami umožňujúcimi rotáciu v rovine ±15° a nastavenie uhla medzi 75° a 105°. Dva až tri voštinové panely boli zmontované do jednej rámovej jednotky v továrni a potom inštalované na mieste ako kompletné moduly. Tento prefabrikovaný prístup skrátil časový harmonogram výstavby takmer o tretinu v porovnaní s tradičnými metódami.

Dizajnové prvky

• Flexibilita formulára:Panely môžu byť ploché, zakrivené, zúžené alebo dvojito zakrivené. Parametrické modelovanie pomáha previesť komplexnú geometriu na zostaviteľné panely.
• Dlhodobá farebná stálosť:PVDF nátery odolávajú UV vyblednutiu a kriedovaniu, pričom si zachovávajú vzhľad viac ako 20 rokov.
• Nízka hmotnosť:Hliníkové a voštinové panely znižujú konštrukčné zaťaženie v porovnaní s masívnym oceľovým alebo betónovým obkladom.
• Nezávislá hydroizolácia:Dekoratívna vrstva nepreniká cez hydroizoláciu, čím sa znižuje riziko zatekania v miestach upevňovacích prvkov.
• Efektívna inštalácia:Zostavy zjednotených voštinových panelov znižujú prácu na mieste a zlepšujú zarovnanie na zložitých povrchoch.

Typické aplikácie

• Dekoratívne strešné vrstvy pre letiskové terminály a vysokorýchlostné železničné stanice.
• Veľké verejné budovy, ako sú výstavné centrá, štadióny a divadlá.
• Významné budovy s jedinečnými alebo nepravidelnými tvarmi strechy.
• Obchodné komplexy, luxusné hotely a vily vyžadujúce výrazný vzhľad strechy.

Poznámky k inštalácii

• Pred umiestnením dekoratívnych panelov skontrolujte zarovnanie nosnej konštrukcie.
• Používajte zdvíhacie zariadenie s mäkkými popruhmi, aby ste predišli poškriabaniu hotového povrchu.
• Pre zaistenie správneho zapojenia postupujte podľa poradia výrobcu pre závesné alebo zjednotené systémy.
• Pri zakrivených paneloch pred konečným upevnením skontrolujte orientáciu panela a nastavenie podpernej konzoly.
• Utesnite spoje a hrany podľa architektonických detailov, najmä tam, kde sa panely stretávajú s lemovaním alebo prestupmi.

FAQ

Aký je rozdiel medzi dekoratívnymi panelmi a hydroizolačnou vrstvou?

Hydroizolačná vrstva je súvislý kovový plech alebo membrána, ktorá zabraňuje vniknutiu vody. Dekoratívny panel sedí nad ním a nemusí byť vodotesný. Toto oddelenie znamená, že dekoratívna vrstva môže byť perforovaná, zakrivená alebo panelová bez ovplyvnenia odolnosti strechy voči poveternostným vplyvom.

Ktorý typ panelu je najlepší pre zakrivenú strechu?

Profilované plechy zo zliatiny Al-Mg-Mn môžu byť valcované do zakrivených tvarov a často sa používajú na hladké strechy s jednoduchým zakrivením. Pre dvojito zakrivené alebo voľne tvarované povrchy sú vhodnejšie hliníkové voštinové panely, pretože môžu byť vyrobené do zložitých, nerovinných tvarov pri zachovaní rovinnosti.

Ako sa udržiava konzistencia farieb na veľkej streche?

Ak je to možné, všetky panely pre rovnaký povrch by mali pochádzať z rovnakej série zvitkov. Ak sa nedá vyhnúť viacerým dávkam, rozdiel vo farbe by sa mal kontrolovať na špecifikovanú hodnotu ΔE. PVDF nátery z rovnakého náterového systému majú tendenciu mať konzistentnú farbu a lesk.

Môžu sa dekoratívne panely použiť na renovačné projekty?

Áno, na existujúcu strechu je možné pridať dekoratívne kovové panely, aby sa zmenil vzhľad alebo zlepšili tepelné vlastnosti, za predpokladu, že existujúca konštrukcia unesie dodatočnú hmotnosť. Pred pokračovaním je potrebné štrukturálne posúdenie.

Kontrola kvality a dokumentácia

Dodávatelia by mali poskytnúť materiálové certifikáty pre hliníkovú zliatinu alebo oceľový substrát, správy o hrúbke povlaku a záznamy o rozmerovej kontrole. V prípade zložitých geometrií by sa pred výrobou mali skontrolovať výrobné výkresy a plány panelov. Kontroly na mieste by mali potvrdiť rozmery panelov, povrchovú úpravu a bez poškodenia pri preprave.

Úvahy o výbere

• Overte si architektonickú geometriu a limity veľkosti panelov u výrobcu na začiatku fázy návrhu.
• Vyberte typ náteru na základe vystavenia budovy UV žiareniu a požadovanej životnosti.
• V prípade pobrežných alebo priemyselných lokalít overte, či je kovový náter a náterový systém vhodný pre kategóriu korózie.
• Naplánujte si podporné rámovanie a rozsah nastavenia konzoly tak, aby vyhovovali toleranciám panelov a teplotným pohybom.
• Zvážte prístupovú cestu údržby na kontrolu a čistenie dekoratívneho povrchu.
