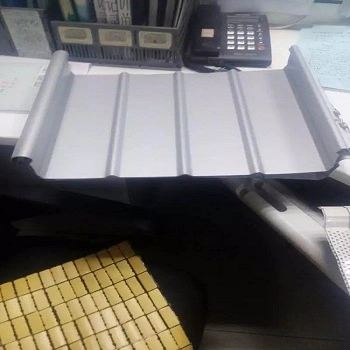

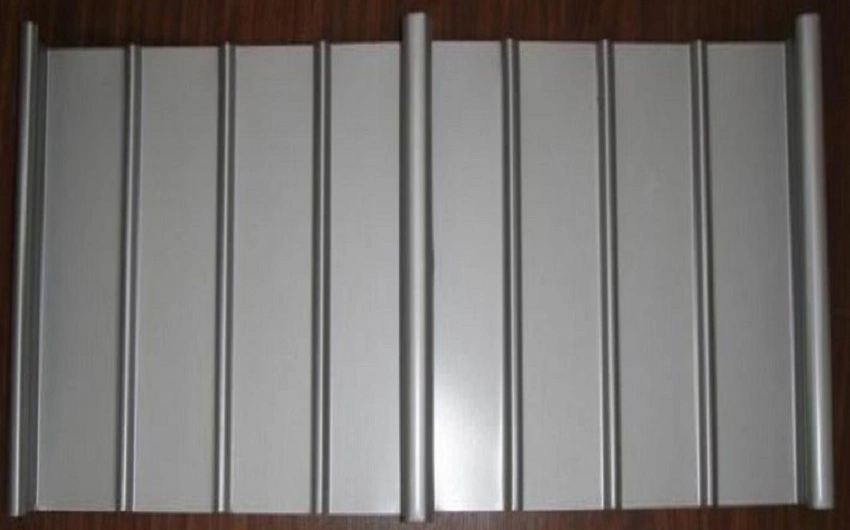

Kovové panely z hliníka, horčíka a mangánu

Hliníkovo-horčíkovo-mangánové kovové panely pre architektonické strešné krytiny a obklady stien, zvinuté zo zliatiny hliníka, horčíka a mangánu série AA3004. Zliatina obsahuje približne 1,0 % až 1,5 % mangánu, 0,8 % až 1,3 % horčíka, malé množstvá kremíka a medi a zvyšok hliník. Táto kompozícia poskytuje užitočnú kombináciu nízkej hmotnosti, primeranej pevnosti a odolnosti proti korózii a je kompatibilná so štandardným zariadením na vytváranie švíkov a valcovania. SENBO dodáva tieto panely na vstupné kontroly kvality zliatiny, hrúbky plechu a kvality povlaku a tvarovacie linky sú monitorované na presnosť profilu.

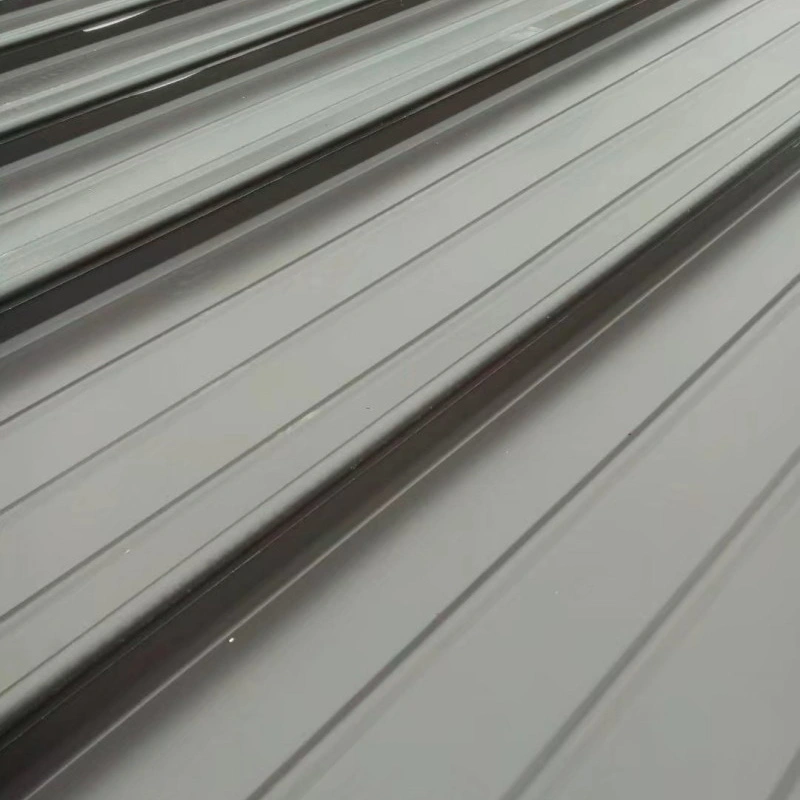

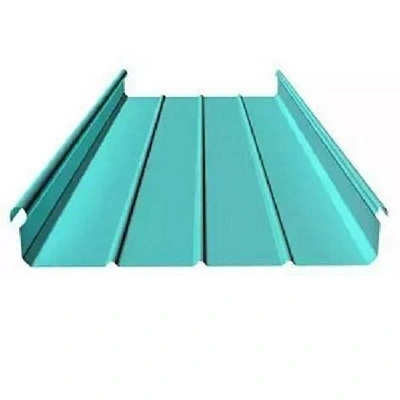

Panely sú široko špecifikované pre veľké verejné budovy, ako sú letiskové terminály, vysokorýchlostné železničné stanice, športové štadióny a výstavné centrá. Povrch dostane predvalcovací náter, zvyčajne PVDF s obsahom fluorouhlíkovej živice nad 70 %, ktorý poskytuje farebnú stálosť a odolnosť voči poveternostným vplyvom. Základom strešného systému je profil so stojatou drážkou s posuvnými T-sponami. Spony bezpečne držia panely a zároveň umožňujú tepelný pohyb a zámok švu vytvára vodotesný spoj bez spoliehania sa na tmel.

Technické špecifikácie

Výkonové údaje a technické overenie

1. Hmotnosť a štrukturálna účinnosť

Hliník má hustotu 2,73 g/cm³, čo je približne tretina hustoty ocele. Tu použitá zliatina AA3004 vykazuje pevnosť v ťahu 240 MPa až 285 MPa a medzu klzu najmenej 190 MPa. Tieto hodnoty umožňujú, aby bol strešný systém ľahší ako porovnateľná oceľová strecha, čo znižuje zaťaženie nosnej konštrukcie. V budovách s dlhým rozpätím a pri renovačných prácach môže úspora hmotnosti dosiahnuť až 30 %.

2. Odolnosť proti korózii a životnosť

Keď je povrch panelu vystavený vzduchu, vytvára hustú vrstvu oxidu hlinitého, ktorá spomaľuje ďalšiu koróziu. Samotná zliatina odoláva napadnutiu mnohými kyselinami a zásadami a PVDF povlak pridáva ďalšiu ochrannú bariéru. Tieto vlastnosti podporujú konštrukčnú životnosť základného kovu viac ako 50 rokov. Na náterový systém sa zvyčajne vzťahuje záruka 15 až 20 rokov.

3. Systém stojatých švov a vodotesnosť

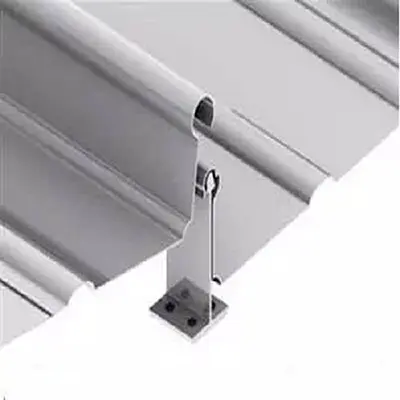

Profil stojatej drážky využíva T-spony, ktoré sa posúvajú pozdĺž sklonu strechy, aby sa prispôsobili tepelnému pohybu. Panely sú prefabrikované a zmontované na mieste, čo skracuje čas výstavby o viac ako 30% a zachováva toleranciu inštalácie do 3 mm. Na stanici Fuping South na železnici Xi'an-Yan'an používala strecha s rozlohou 4 000 m² nepriepustný mechanický zámkový systém. Výsledkom bol vodotesný povrch s dobrou odolnosťou voči vetru a schopnosťou sledovať zložité tvary. Gaoling Station so strešnou plochou 4 585 m² použila kompozitnú konštrukciu, ktorá zahŕňala panel so stojatou drážkou, hydroizolačnú vrstvu, izoláciu, parotesnú zábranu, akustickú vrstvu a profilovanú základnú dosku potiahnutú Al-Zn.

4. Správanie sa ohňom a bleskom

Strešný systém dosahuje požiarnu odolnosť triedy A1. Pri teplote topenia 660 °C má hliník tendenciu lokálne prehorieť v ohni, a nie šíriť plameň po povrchu, čo môže pomôcť pri hasení požiaru. Na ochranu pred bleskom môžu panely s hrúbkou minimálne 0,7 mm fungovať priamo ako vzduchové koncovky podľa GB 50057. Tým odpadá potreba samostatných strešných prestupov pre bleskozvody.

5. Tvarovateľnosť a flexibilita dizajnu

Zliatina môže byť tvarovaná do priamych, konvexne zakrivených, konkávne zakrivených a vejárovitých panelov. To podporuje geometriu strechy s jedným sklonom, s dvoma sklonmi, jednoducho zakrivenou a dvojito zakrivenou strechou. Húževnatosť materiálu tiež pomáha pri operáciách spájania na mieste.

Charakteristika produktu

• Nízka hmotnosť:Pri jednej tretine hustoty ocele panely znižujú vlastné zaťaženie a zjednodušujú manipuláciu.
• Dlhá životnosť:Kombinácia zliatiny a povlaku je navrhnutá na viac ako 50 rokov prevádzky v bežných podmienkach.
• Vodotesnosť konštrukcie:Spoj so stojatou drážkou nezávisí od tmelu, čo znižuje riziko údržby a netesnosti.
• Ubytovanie s tepelným pohybom:Posuvné T-klipy umožňujú rozširovanie a zmršťovanie bez namáhania panelov.
• Flexibilita tvarovania:Pre architektonické strechy je možné vyrábať zakrivené a skosené panely.
• Recyklovateľnosť:Hliník je na konci životnosti plne recyklovateľný.

Typické aplikácie

• Strešné a stenové systémy pre letiskové terminály a vysokorýchlostné železničné stanice.
• Veľkorozponové strechy pre štadióny, výstavné centrá a divadlá.
• Budovy v námornom alebo priemyselnom prostredí, kde je kritická odolnosť proti korózii.
• Prestrešenie a rekonštrukcia existujúcich budov.

Poznámky k inštalácii a manipulácii

• Panely skladujte pod krytom a uchovávajte ich v suchu. Ak je potrebné skladovanie vonku, zdvihnite stoh a použite priedušný kryt.
• Na zdvíhanie používajte mäkké popruhy a rozperné tyče, aby ste zabránili prehĺbeniu alebo poškriabaniu povrchu.
• Panely režte nástrojmi vhodnými na hliník. Pred inštaláciou očistite rezné hrany a odstráňte triesky.
• Dodržujte rozstup T-spony znázornený na projektových výkresoch. Spony musia byť pripevnené k väzniciam pomocou špecifikovaných upevňovacích prvkov.
• Spojte panely až po kontrole zarovnania a zapojenia klipov. Použite správny zvárací stroj pre profil panelu.
• Zabráňte kontaktu s holou oceľou alebo meďou v prítomnosti vlhkosti, aby ste zabránili galvanickej korózii.

Kontrola kvality a dokumentácia

Materiálové certifikáty by mali potvrdiť triedu zliatiny, mechanické vlastnosti a typ povlaku. Rozmerové kontroly pri výrobe šírky, výšky a dĺžky rebra. Pri veľkých projektoch možno vzorky testovať na hrúbku náteru a priľnavosť. Príjem na mieste by mal pred inštaláciou overiť počet panelov, profil a stav povrchu.

Úvahy o výbere

• Pred výberom profilu panelu a typu švu si overte sklon strechy a odvodnenie.
• Vyhodnoťte kategóriu korózie na mieste a rozhodnite sa, či je potrebný štandardný PVDF náter alebo ťažšia špecifikácia.
• V prípade zakrivených alebo zložitých tvarov striech zapojte včas dodávateľa panelov, aby skontroloval tvarovateľnosť a postup inštalácie.
• Skontrolujte návrh zdvihu vetra a potvrďte, že rozstup T-spony a upevňovacie prvky zodpovedajú vypočítanému zaťaženiu.
• Skontrolujte prístupový plán údržby. Aj keď systém stojatej drážky vyžaduje malú údržbu, stále sa odporúča pravidelná kontrola lemovania a prestupov.

Často kladené otázky

Aký je hlavný rozdiel medzi AA3004 a inými hliníkovými zliatinami používanými na strešné krytiny?

AA3004 obsahuje vyšší obsah mangánu a horčíka ako bežné komerčné zliatiny, ako je 3003. To poskytuje lepšiu pevnosť a odolnosť proti korózii, pričom zostáva dostatočne tvarovateľné pre profily so stojatou drážkou. Vďaka tejto rovnováhe je široko používaný na zastrešenie.

Dajú sa Al-Mg-Mn panely použiť na steny aj na strechy?

Áno, rovnaký materiál a systém stojatej drážky je možné použiť aj na obklady stien. Rozmery profilu sa môžu líšiť a požiadavky na zaťaženie vetrom pre steny sa musia kontrolovať samostatne.

Ako sa vyrábajú zakrivené panely?

Zakrivené panely sú tvorené valcovaním alebo lisovaním na požadovaný polomer. Kónické panely sa vyrábajú rezaním plechu na premenlivú šírku pred tvarovaním. Hranice tvarovania závisia od profilu panelu a teploty materiálu, takže dodávateľ by mal potvrdiť uskutočniteľnosť na začiatku návrhu.

Je vždy potrebná parozábrana pod strechou Al-Mg-Mn?

Parotesná vrstva je normálne zahrnutá do strešnej konštrukcie, aby sa zabránilo vlhkému vzduchu dostať sa k izolácii a spôsobiť kondenzáciu. Konkrétne vrstvy závisia od použitia budovy a klímy. Projektant strešného systému by mal špecifikovať vhodnú konštrukciu.
