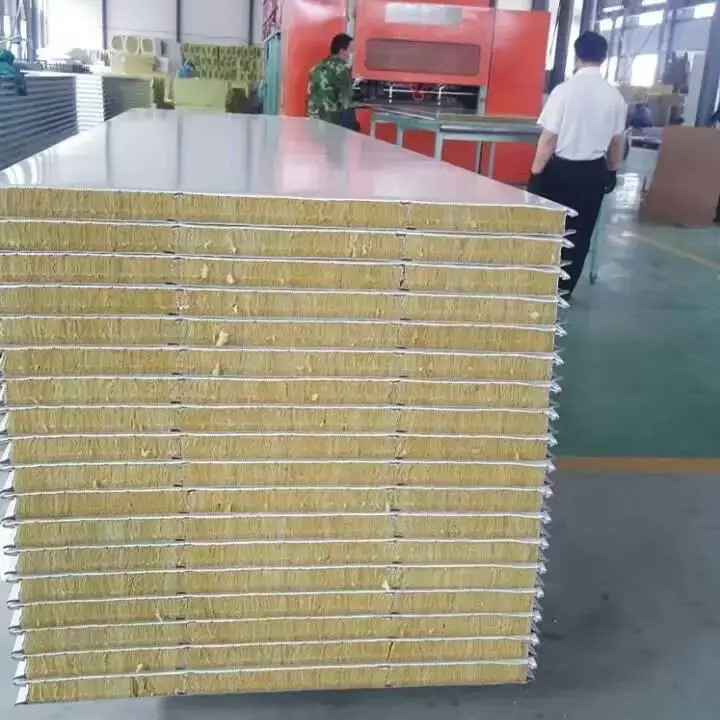

Sendvičové panely z minerálnej vlny sú kompozitné stavebné panely pozostávajúce z jadra z minerálnej vlny spojeného medzi dvoma kovovými obkladmi.Stavebné materiály SENBOdodáva tieto panely pre aplikácie striech, stien a priečok v budovách s oceľovou konštrukciou so zameraním na požiarnu odolnosť, tepelnú izoláciu a dlhodobú rozmerovú stabilitu.
Jadro je vyrobené z prírodných hornín, ako je čadič, roztavené pri teplotách nad 1450 °C a rozvláknené do nespojitých vlákien. Vlákna sú pred tvarovaním do pevných dosiek ošetrené vodoodpudivými činidlami a spojivami. Hustota jadra sa zvyčajne pohybuje od 120 kg/m³ do 150 kg/m³, čo poskytuje rovnováhu medzi tepelnou izoláciou, požiarnou odolnosťou a konštrukčnou podporou.
Obkladové materiály zahŕňajú oceľ s farebným povlakom, pozinkovanú oceľ, oceľ potiahnutú zliatinou hliníka a zinku, nehrdzavejúcu oceľ, zliatinu hliníka a zliatinu hliníka, horčíka a mangánu. Hrúbka obkladu sa pohybuje od 0,3 mm do 0,8 mm. Obloženie chráni jadro pred vlhkosťou a mechanickým poškodením a zároveň dodáva vonkajší vzhľad.
Bežne sa používajú dva spôsoby výroby:
Strojovo vyrábané panely:Vyrába sa na kontinuálnych automatizovaných linkách, kde sa jadro z minerálnej vlny a oceľové obklady spájajú pod kontrolovaným tlakom a teplotou. Táto metóda poskytuje konzistentnú kvalitu a je nákladovo efektívna pre veľkoobjemové štandardné panely. Strojovo vyrábané panely sú vhodné pre bežné priemyselné budovy, sklady a štandardné deliace steny.
Ručne vyrobené panely:Zmontované s obvodovým rámom z pozinkovaných oceľových profilov alebo profilov z hliníkovej zliatiny, s jadrom z minerálnej vlny vloženým a prilepeným vo vnútri rámu. Táto konštrukcia poskytuje vyššiu pevnosť hrany, lepšiu rovinnosť a väčšiu nosnosť. Ručne vyrábané panely sú určené pre priečky čistých priestorov, stropy, ktoré podporujú zariadenia a špičkové architektonické aplikácie.
Kamenná vlna je anorganický vláknitý materiál klasifikovaný ako nehorľavý triedy A podľa GB 8624. Jadro vydrží nepretržité vystavenie teplotám nad 1000 °C bez straty štrukturálnej integrity. Hranice požiarnej odolnosti sa líšia v závislosti od hrúbky panelu a konštrukcie:
50 mm panel:Požiarna odolnosť cca 60 minút.
100 mm panel:Požiarna odolnosť cca 120 minút.
Panel 150 mm:Požiarna odolnosť cca 180 minút.
Tieto hodnoty sú založené na štandardných konfiguráciách požiarnych skúšok a mali by byť potvrdené príslušnou správou o skúške pre konkrétnu zostavu panelu.
Tepelná vodivosť jadra minerálnej vlny sa pohybuje od 0,035 W/(m·K) do 0,043 W/(m·K). To poskytuje účinnú tepelnú izoláciu pre horúce aj studené prostredie. V chladiarňach a budovách s regulovanou teplotou by sa hrúbka panelu mala vypočítať na základe požadovaného tepelného odporu a rozdielu teplôt v interiéri a exteriéri.
Porézna vláknitá štruktúra minerálnej vlny prispieva k absorpcii zvuku a zvukovej izolácii. Pre panel s hustotou jadra 120 kg/m³ je vážený index zníženia hluku približne Rw = 29–30 dB. Vďaka tomu sú panely vhodné pre aplikácie, kde sa vyžaduje kontrola hluku, ako sú miestnosti s vybavením, oblasti mechanických zariadení a deliace steny medzi hlučnými a tichými zónami.
V porovnaní s jednoplášťovými profilovanými plechmi je tiež znížený hluk pri dopade dažďa na plechové strechy, pretože jadro z minerálnej vlny absorbuje energiu nárazu a tlmí prenášaný zvuk.
| Parameter | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Obkladový materiál | Oceľ s farebným povlakom, pozinkovaná oceľ, oceľ s povlakom Al-Zn, nehrdzavejúca oceľ, zliatina hliníka, zliatina Al-Mg-Mn | Hrúbka 0,3–0,8 mm |
| Materiál jadra | Hydrofóbna kamenná vlna | Hustota 120–150 kg/m³ |
| Hrúbka panelu | 50/75/80/100/120/150/175/200/250 mm | Prispôsobiteľné |
| Efektívna šírka | 950 / 1000 / 1150 mm | 500–1200 mm prispôsobiteľné |
| Dĺžka panelu | Až 15 000 mm | Strihajte podľa požiadaviek projektu |
| Požiarne hodnotenie | Trieda A (A1) nehorľavá | Za GB 8624 |
| Tepelná vodivosť | 0,035 – 0,043 W/(m·K) | Vlastnosť základného materiálu |
| Zvuková izolácia | Rw = 29–30 dB | Hustota jadra 120 kg/m³ |
| Hydrofóbnosť | ≥ 98 % | Vlastnosť základného materiálu |
| Koeficient kyslosti | ≥1,8 | Vlastnosť základného materiálu |
| Platné normy | GB/T 23932-2009, GB 8624 | K dispozícii dokumentácia o zhode |
Pre protipožiarne priečky:Hrúbku panelu vyberte na základe požadovanej doby požiarnej odolnosti. Panel s hrúbkou 100 mm poskytuje požiarnu odolnosť približne 120 minút, čo spĺňa požiadavky na mnohé steny požiarnych úsekov. Potvrďte zhodu v protokole o skúške konkrétnej zostavy.

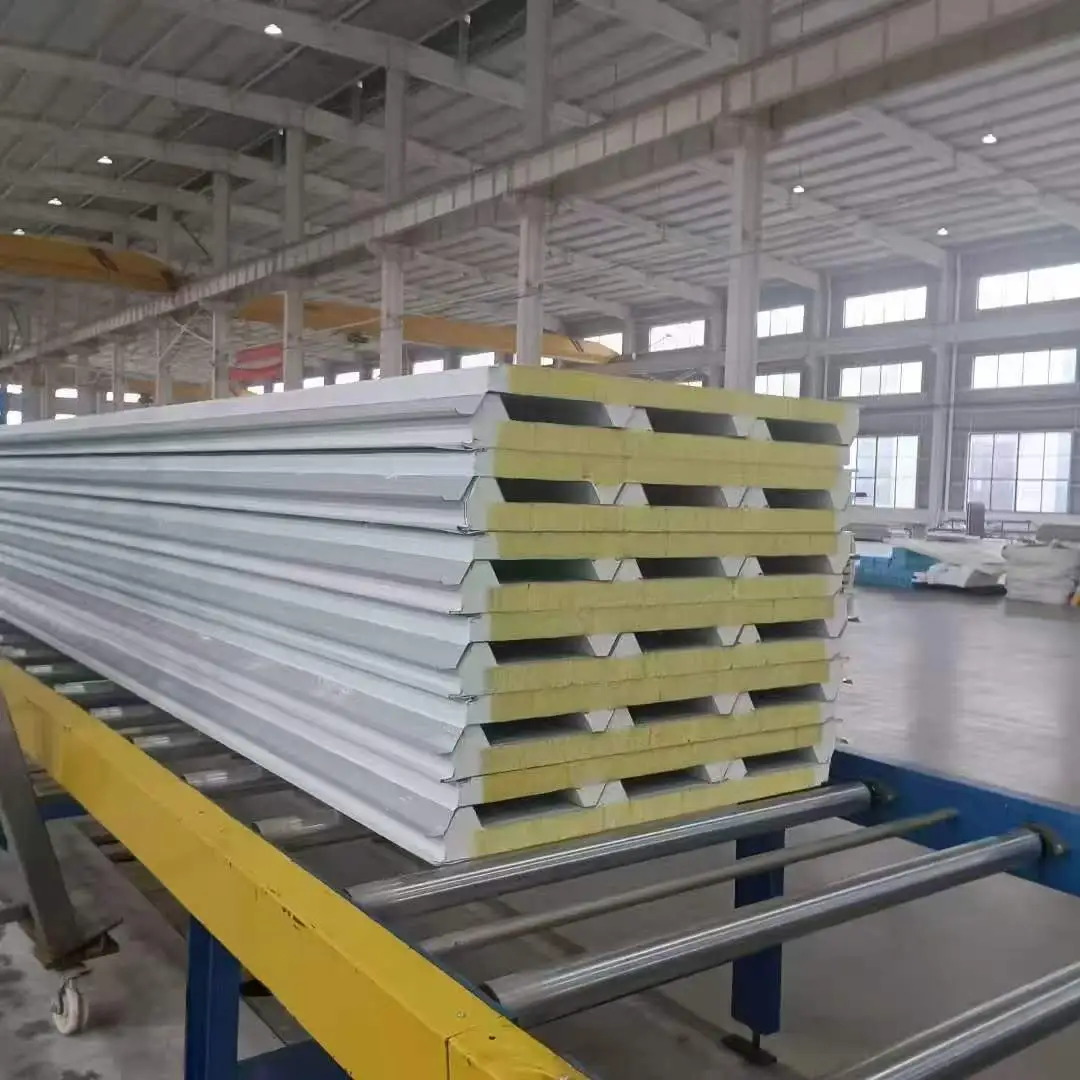

Pre strechy:Hrúbka panelov by sa mala vypočítať z požiadavky na tepelnú izoláciu a predpokladaného zaťaženia strechy. Panely z vlnitého profilu sa bežne používajú na strechy na zlepšenie odvodnenia a tuhosti konštrukcie. Polyuretánové tesnenie okrajov môže byť špecifikované na zlepšenie odolnosti voči vode v spojoch panelov.
Pre steny:Panely s perom a drážkou poskytujú čistý vzhľad a dobré utesnenie spojov. Šírku panelu je možné zvoliť tak, aby sa minimalizoval odpad pri rezaní na základe rozmerov steny.
Pre vlhké prostredie:Jadro z minerálnej vlny je hydrofóbne, ale okraje panelov a spoje by mali byť riadne utesnené, aby sa zabránilo vniknutiu vlhkosti. Nerezové alebo hliníkovo-zinkové povrchy ponúkajú dodatočnú odolnosť proti korózii. Polyuretánové panely s utesnenými okrajmi poskytujú lepšiu ochranu proti vlhkosti v spojoch.
Pre aplikácie v čistých priestoroch:Odporúčajú sa ručne vyrobené panely s oceľovými obvodovými rámami. Tieto panely ponúkajú lepšiu rovinnosť a pevnosť hrán a môžu podporovať zariadenia namontované na strope.Panely pre čisté priestorys jadrami z minerálnej vlny kombinujú požiarnu bezpečnosť s čistiteľnosťou povrchu potrebnou pre kontrolované prostredie.
Manipulácia s panelom:Použite zdvíhacie zariadenie, ktoré rozloží náklad rovnomerne po povrchu panelu. Vyhnite sa ťahaniu panelov cez drsné povrchy. Ochranná fólia by mala zostať na mieste až do konečného čistenia po inštalácii.
Tesnenie škár:Všetky spoje panelov by mali byť utesnené podľa projektovej špecifikácie. Pri paneloch s perom a drážkou sa pred upevnením uistite, že samčia hrana úplne zapadla. Polyuretánové panely s utesnenými okrajmi poskytujú tesnejšie spoje a mali by sa používať tam, kde je kritická vodotesnosť.
Zapínanie:Použite špecifikované upevňovacie prvky a rozstupy. Pri systémoch skrytých upevňovacích prvkov pred inštaláciou panela skontrolujte, či sú spony alebo skrutky správne umiestnené. Prílišné utiahnutie môže poškodiť obklad a znížiť vodotesnosť.
Rezanie a orezávanie:Poľné rezy by sa mali robiť vhodnými nástrojmi, aby sa predišlo poškodeniu jadra minerálnej vlny. Odkryté rezné hrany by mali byť chránené opravným náterom a orezaním hrán, aby sa zabránilo vniknutiu vlhkosti.
Sendvičové panely z minerálnej vlny sa často inštalujú spolu sProfilované oceľové plechy pre vnútornú vložku strešných a stenových zostáv. Sendvičový panel poskytuje tepelnú bariéru, zatiaľ čo profilovaný plech prenáša konštrukčné zaťaženie a poskytuje hotový vnútorný povrch.Flalebo Deckingprofily môžu byť použité v tej istej budove pre kompozitnú podlahovú konštrukciu.Systémy príslušenstva k stavebným materiálom, vrátane väzníc, spojovacích prvkov, lemovania a tmelov, musia byť zvolené tak, aby zodpovedali profilu panelu a podmienkam projektu. Náš inžiniersky tím môže poskytnúť koordinované výkresy usporiadania pre tieto kombinované systémy.
1.Strechy a steny priemyselných závodov vyžadujúce požiarnu odolnosť a tepelnú izoláciu triedy A.
2.Kryty skladov a logistiky, kde je prioritou požiarna bezpečnosť a energetická efektívnosť.
3.Verejné budovy, ako sú letiskové terminály, železničné stanice a športoviská s prísnymi požiadavkami na požiarnu bezpečnosť.
4.Priečky a stropy čistých priestorov vo farmaceutických, elektronických a potravinárskych zariadeniach.
5.Chladiarenské sklady a budovy s regulovanou teplotou, kde je rozhodujúci konzistentný tepelný výkon.
Hrubšie panely poskytujú vyššiu požiarnu odolnosť a lepšiu tepelnú izoláciu. 50 mm panel ponúka približne 60 minút požiarnej odolnosti, zatiaľ čo 100 mm panel ponúka približne 120 minút. Tepelná izolácia sa zvyšuje úmerne s hrúbkou jadra. Požadovaná hrúbka by mala byť určená požiadavkami projektu na požiarnu bezpečnosť a energetickú účinnosť.
Polyuretánové tesnenie hrán vyplní škáry panelov penou, znižuje tepelné mosty a bráni prenikaniu vlhkosti na hrany. To zlepšuje celkový tepelný výkon a znižuje riziko absorpcie vlhkosti jadra v prostredí s vysokou vlhkosťou. Panely s utesnenými okrajmi sa odporúčajú pre chladiarenské sklady, čisté priestory a budovy vo vlhkom podnebí.
áno. Ručne vyrábané panely s oceľovými obvodovými rámami a jadrami z minerálnej vlny sa bežne používajú v priečkach a stropoch čistých priestorov. Poskytujú požiarnu odolnosť triedy A, dobrú tepelnú izoláciu a konštrukčnú pevnosť potrebnú na podporu zariadenia. Pre oblasti vyžadujúce časté umývanie a dezinfekciu je možné špecifikovať obklady z nehrdzavejúcej ocele.
Štandardné panely s perom a drážkou používajú do seba zapadajúce hrany, ktoré poskytujú základné utesnenie spojov. Pre lepšiu vodotesnosť majú polyuretánové panely s okrajmi vyplnené penou, ktoré vytvárajú tesnejšie spoje. Všetky spoje by mali byť počas inštalácie ďalej utesnené vhodným tmelom. Konkrétna metóda tesnenia závisí od profilu panelu a podmienok vystavenia projektu.
Dodávame protokoly o skúške požiarnej odolnosti, tepelnej vodivosti a príslušných mechanických vlastností. K dispozícii sú materiálové certifikáty pre oceľové obklady a jadro z minerálnej vlny. Pre projekty vyžadujúce dodatočnú dokumentáciu o zhode, ako je akustický výkon alebo špecifické hodnoty požiarnej odolnosti, môžu byť tieto poskytnuté na požiadanie.
