Panely pre čisté priestory, tiež označované ako čistiace panely alebo sendvičové panely pre čisté priestory, sú kompozitné stavebné dosky určené pre kontrolované prostredie.Stavebné materiály SENBOdodáva tieto panely pre farmaceutické, elektronické, potravinárske a zdravotnícke zariadenia so zameraním na požiarnu bezpečnosť, povrchovú čistiteľnosť a dlhodobú rozmerovú stálosť.

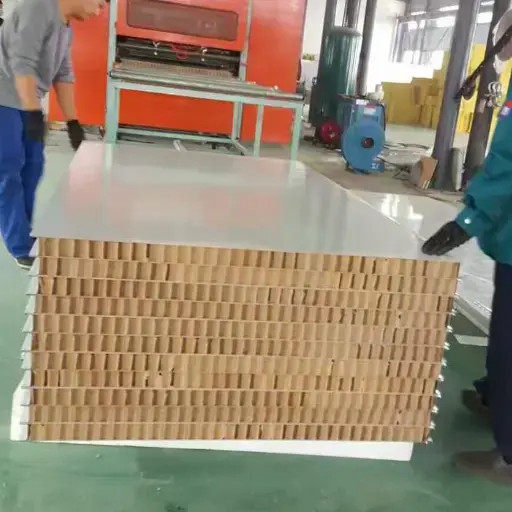

Panel pozostáva z kovového obkladu na oboch stranách a funkčného jadra. Obkladové materiály zahŕňajú farebne lakovanú oceľ, nehrdzavejúcu oceľ 304/316, galvanizovanú oceľ a zliatinu hliníka, horčíka a mangánu. Medzi základné možnosti patrí minerálna vlna, sklo-horčík, oxysíran horečnatý, kremičitý kameň, polyuretán, hliníková voština, papierová voština a sadra. Štandardné hrúbky panelov sú 50 mm, 75 mm a 100 mm s možnosťou prispôsobenia až do 200 mm. Hrúbka obkladu sa pohybuje od 0,3 mm do 1,0 mm.
Rôzne materiály jadra poskytujú rôzne vyváženie požiarnej odolnosti, odolnosti proti vlhkosti, štrukturálnej pevnosti a nákladov. V tabuľke nižšie sú zhrnuté hlavné možnosti.
| Materiál jadra | Požiarne hodnotenie | Kľúčové vlastnosti | Typické aplikácie |
|---|---|---|---|
| Kamenná vlna | Nehorľavá trieda A | Protipožiarna izolácia, absorpcia zvuku, mierne náklady | Priemyselné závody, elektronické dielne, protipožiarne priečky |
| Sklo-horčík / oxysulfát horečnatý | Nehorľavá trieda A1 | Odolný voči vlhkosti, vysoká konštrukčná pevnosť, podporuje zavesené zariadenie | Operačné sály nemocníc, potravinárske dielne s vysokou vlhkosťou, farmaceutické priestory GMP |
| Silica-rock | Nehorľavá trieda B1 | Ľahký, ekonomický, nízka dymivosť | Farmaceutické GMP miestnosti, chladiarenské sklady, baliace dielne |
| Polyuretán (PU) | Trieda B1 | Výborná tepelná izolácia, nízka tepelná vodivosť | Chladiarenské sklady potravín, farmaceutické sklady s kontrolovanou teplotou |
| Hliníkový plást | Trieda A | Vysoká rovinnosť, nízka hmotnosť, znížené zaťaženie stropu | Vysokokvalitné stropy pre čisté priestory, presné optické montážne miestnosti |
Obkladový materiál ovplyvňuje čistiteľnosť, odolnosť proti korózii a kompatibilitu s dezinfekčnými prostriedkami. Oceľ s farebným povlakom je dostupná v štandardnej, antibakteriálnej a antistatickej verzii. Obklady z nehrdzavejúcej ocele odolávajú kyselinám, zásadám a opakovanému utieraniu dezinfekčnými prostriedkami, vďaka čomu sú vhodné pre operačné sály a oblasti GMP. Obklady zo zliatiny hliníka, horčíka a mangánu sú nemagnetické a ľahké, vhodné pre laboratóriá citlivých prístrojov.

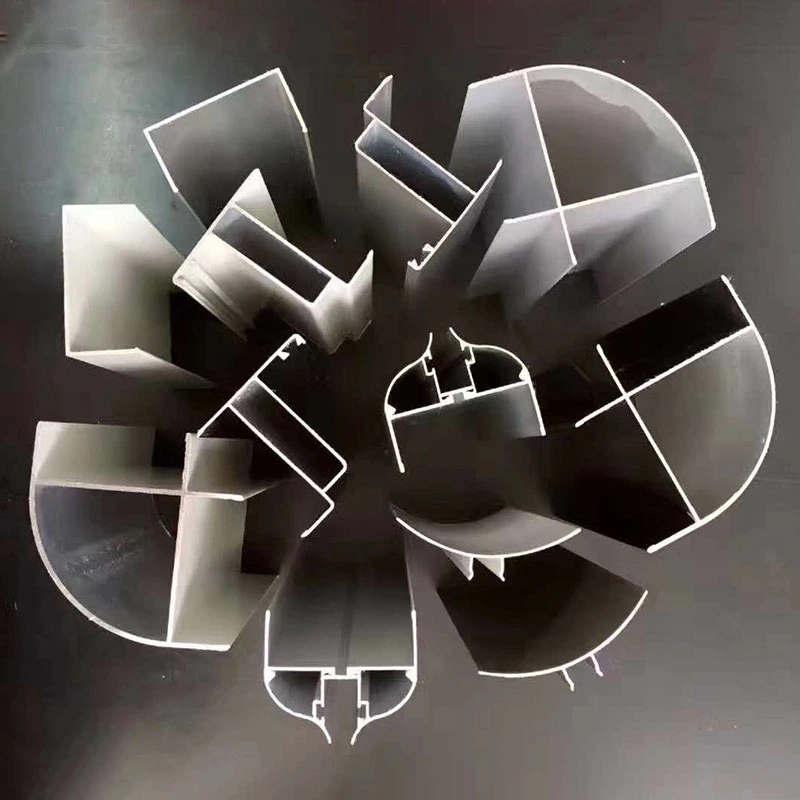

Pre projekty, ktoré tiež vyžadujú koordinované komponenty krytu, dodáva SENBOdoplnkové systémyako sú hliníkové profily, rohové lišty a rámy dverí navrhnuté tak, aby ladili s panelmi čistých priestorov.
Jadrá z minerálnej vlny a sklo-horčíka dosahujú triedu nehorľavosti A alebo A1. Panely nevytvárajú toxický dym pri štandardných podmienkach požiarnej skúšky. Ručne vyrábané panely so zabudovanými obvodovými rámami z pozinkovanej ocele ponúkajú vyššiu pevnosť v ohybe a môžu podporovať zavesené zariadenia. Táto konštrukcia je bežne špecifikovaná pre stropy a priečky, ktoré musia niesť úžitkové zaťaženie.

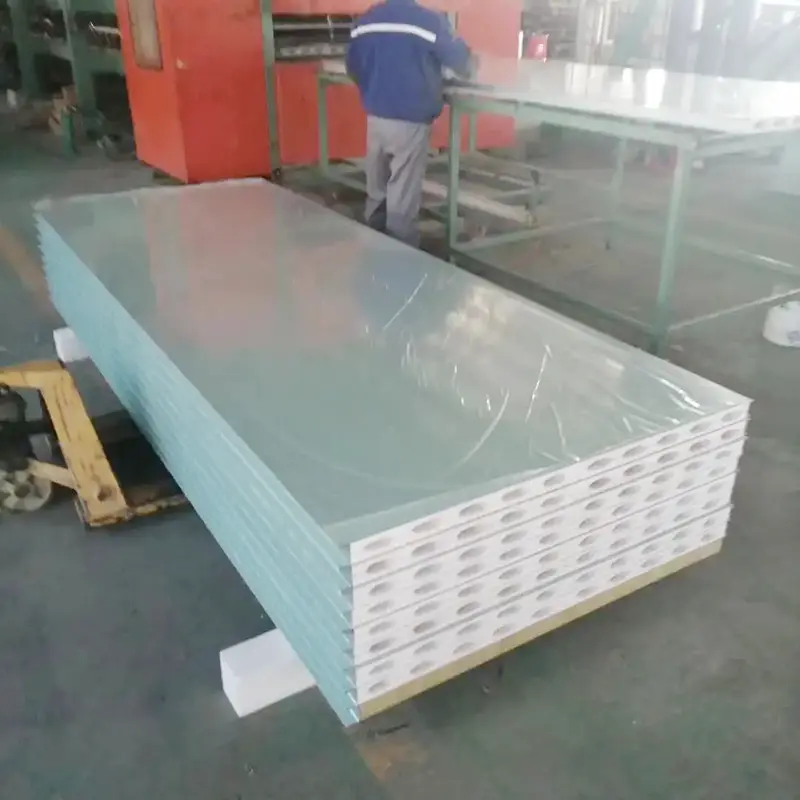

Sklo-horčíkové a magnézium oxysulfátové jadrá sú rozmerovo stabilné v prostredí s vysokou vlhkosťou a odolávajú rastu plesní. Polyuretánové jadrá poskytujú najnižšiu tepelnú vodivosť, približne 0,024 W/(m·K), čo pomáha udržiavať stabilné teploty v chladiarňach a čistých priestoroch s kontrolovanou teplotou.

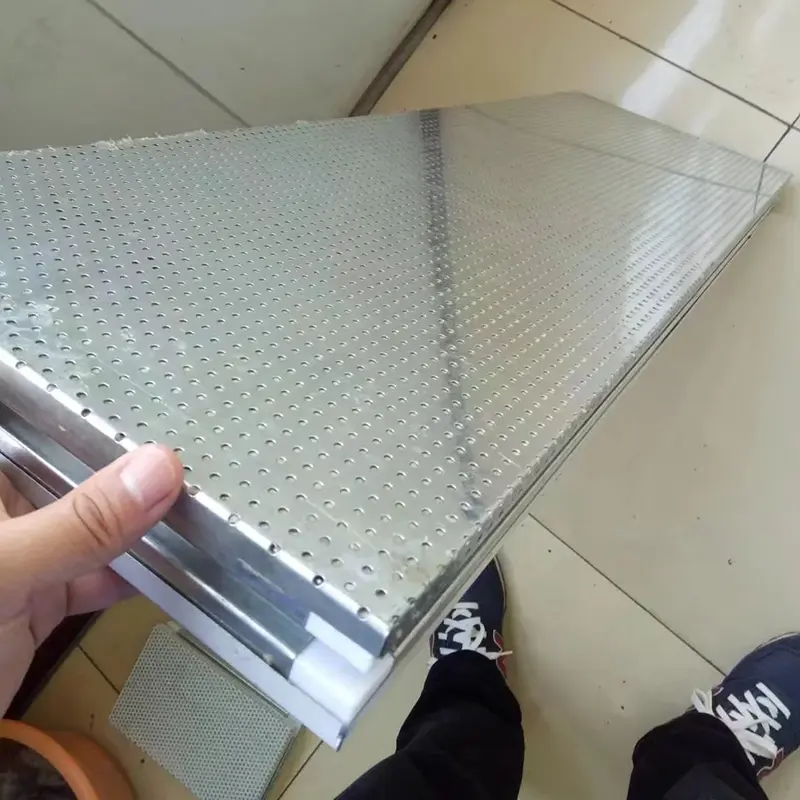

V niektorých dizajnoch obvodových plášťov budov sa perforované kovové panely používajú ako povrchová úprava stropov alebo stien v kombinácii ssendvičové panely z minerálnej vlnyna dosiahnutie akustickej kontroly aj izolácie. SENBO môže dodať oba typy produktov pre integrované projekty čistých priestorov.
V nasledujúcej tabuľke sú uvedené štandardné parametre. Vlastné konfigurácie sú k dispozícii na požiadanie.
| Parameter | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Obkladové materiály | Farebne lakovaná oceľ, nehrdzavejúca oceľ 304/316, pozinkovaná oceľ, zliatina Al-Mg-Mn | Hrúbka 0,3–1,0 mm |
| Materiály jadra | Kamenná vlna, sklo-horčík, oxysíran horečnatý, kremičitý kameň, PU, hliníková voština, papierová voština, sadra | Vyberá sa podľa požiadaviek na oheň, vlhkosť a zaťaženie |
| Hrúbka panelu | 50/75/100/120/150/200 mm | Prispôsobiteľné |
| Effective Width | 950 / 980 / 1150 / 1180 mm | Dostupné vlastné veľkosti |
| Požiarne hodnotenie | Trieda A, A1, A2, B1 v závislosti od jadra | K dispozícii sú testovacie správy |
| Povrchové úpravy | Antibakteriálny povlak, antistatický povlak, fluorokarbónový povlak | Aplikuje sa na obkladový materiál |
| Normy | GB 8624-2012, GB/T 23932-2009 | K dispozícii dokumentácia o zhode |
Pre nemocničné operačné sály a farmaceutické oblasti GMP:Vyberte si nerezové obklady so sklo-horčíkovým alebo horečnatým oxysulfátovým jadrom. Poskytujú odolnosť proti vlhkosti, čistiteľnosť a vysokú štrukturálnu pevnosť pre podporu zariadenia.
Pre elektronické a polovodičové čisté priestory:Antistatické farebne potiahnuté oceľové povrchy pomáhajú predchádzať priťahovaniu prachu a poškodeniu statickou elektrinou. Hliníkové voštinové jadrá ponúkajú ľahké stropy s vysokou rovinnosťou.
Pre spracovanie potravín a centrálne kuchyne:Vyberte si povrchy z nehrdzavejúcej ocele 304 a jadrá odolné voči vlhkosti, ako je sklo-horčík alebo oxysulfát horečnatý. Vydržia časté umývanie a vystavenie dezinfekčným prostriedkom.
Pre chladiarenské sklady a sklady s kontrolovanou teplotou:Polyuretánové jadrá poskytujú najlepšiu tepelnú izoláciu. Potvrďte, že požiarna trieda spĺňa požiadavky miestnych predpisov a v prípade potreby zvážte dodatočnú protipožiarnu ochranu.
Pre všeobecné priemyselné zariadenia:Jadrá z minerálnej vlny ponúkajú cenovo výhodnú rovnováhu požiarnej odolnosti a tepelnej izolácie. Oceľové obklady s farebným náterom sú zvyčajne postačujúce.
Panely sú továrensky prefabrikované a zmontované na mieste pomocou spojov pero-drážka alebo H-profil. Ručne vyrábané panely s oceľovými obvodovými rámami poskytujú vyššiu nosnosť stropov a zavesenia zariadení. SENBO vykonáva vstupnú kontrolu materiálu, priebežnú kontrolu a finálnu rozmerovú kontrolu každej šarže. K dispozícii je kontrola prvého článku a materiálové certifikáty.
1.Operačné sály nemocníc, JIS, laboratóriá PCR a laboratóriá biologickej bezpečnosti.
2.Farmaceutické dielne GMP, linky na výrobu vakcín a sterilné plniace miestnosti.
3.Dielne na spracovanie potravín, mliekarenské zariadenia a centrálne kuchyne.
4.Výroba elektronických čipov, montáž polovodičov a výroba lítiových batérií v čistých priestoroch.
5.Chladiarenské sklady, sklady s kontrolovanou teplotou a presné laboratórne prostredie.
Panely z minerálnej vlny sú nehorľavé triedy A a ponúkajú dobrú absorpciu zvuku za nižšiu cenu. Panely z oxidu horečnatého (sklo-horčík) sú triedy A1, sú odolnejšie voči vlhkosti a štrukturálne pevnejšie, vďaka čomu sú vhodné do priestorov s vysokou vlhkosťou a na stropy, ktoré musia podporovať zariadenia.
áno. Hrúbku panelu je možné prispôsobiť od 50 mm do 200 mm, hrúbku obkladu od 0,3 mm do 1,0 mm a je možné nastaviť efektívnu šírku. Vlastné dĺžky a detaily pripojenia sú tiež k dispozícii na základe projektových výkresov.
Nerezové obklady alebo farebne lakovaná oceľ s antibakteriálnym alebo fluorokarbónovým povlakom sú vhodné na časté čistenie dezinfekčnými prostriedkami na báze alkoholu alebo chlóru. Potvrďte kompatibilitu konkrétneho dezinfekčného prostriedku s naším technickým tímom.
áno. Ručne vyrábané panely s obvodovým rámom z pozinkovanej ocele sú špeciálne navrhnuté pre stropné aplikácie, kde je možné zavesiť zariadenie. Hliníkové voštinové jadrá sa používajú aj pre ľahké stropné systémy. Maximálna odporúčaná dĺžka stropného panelu je zvyčajne 3000 mm na kontrolu priehybu.
Dodávame protokoly o skúške požiarnej odolnosti, tepelnej vodivosti a príslušných mechanických vlastností. Materiálové certifikáty pre obklady a jadrá sú zahrnuté. Pre projekty GMP alebo nemocničné projekty je možné pripraviť dodatočnú dokumentáciu na podporu validácie.
