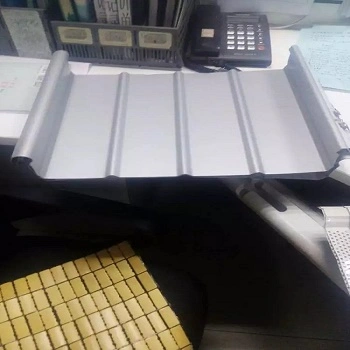

Hliníkovo-horčíkovo-mangánové panely sú ľahké plechy používané predovšetkým na strešné krytiny a obklady stien.SENBO Building materiálovdodáva tieto panely ako súčasť svojho sortimentu kovových obalov so zameraním na vysledovateľnosť zliatiny, vlastnosti povlaku a dlhodobú odolnosť voči poveternostným vplyvom.
Základný materiál sa zvyčajne vyberá z hliníkových zliatin série 3000, pričom AA3004 je najbežnejší pre architektonické strešné krytiny vďaka svojej vyváženej pevnosti a tvarovateľnosti. Medzi ďalšie možnosti patrí AA3003 pre všeobecné aplikácie, AA3005 pre vyššiu pevnosť, 5052 pre morské a pobrežné prostredie a 6061 pre projekty vyžadujúce zvýšenú štrukturálnu kapacitu.
Zloženie zliatiny ovplyvňuje odolnosť proti korózii, pevnosť v ťahu a spracovateľnosť. Všetky materiálové certifikáty a správy o skúške frézy sú k dispozícii na potvrdenie špecifického stupňa zliatiny a mechanických vlastností pre každú objednávku.
V závislosti od požiadaviek projektu je k dispozícii niekoľko povrchových úprav:
Prírodná štuková reliéfna povrchová úprava:Poskytuje textúrovaný povrch, ktorý zvyšuje tuhosť panelu a znižuje odraz svetla. Vhodné pre aplikácie, kde je preferovaný prirodzený kovový vzhľad.

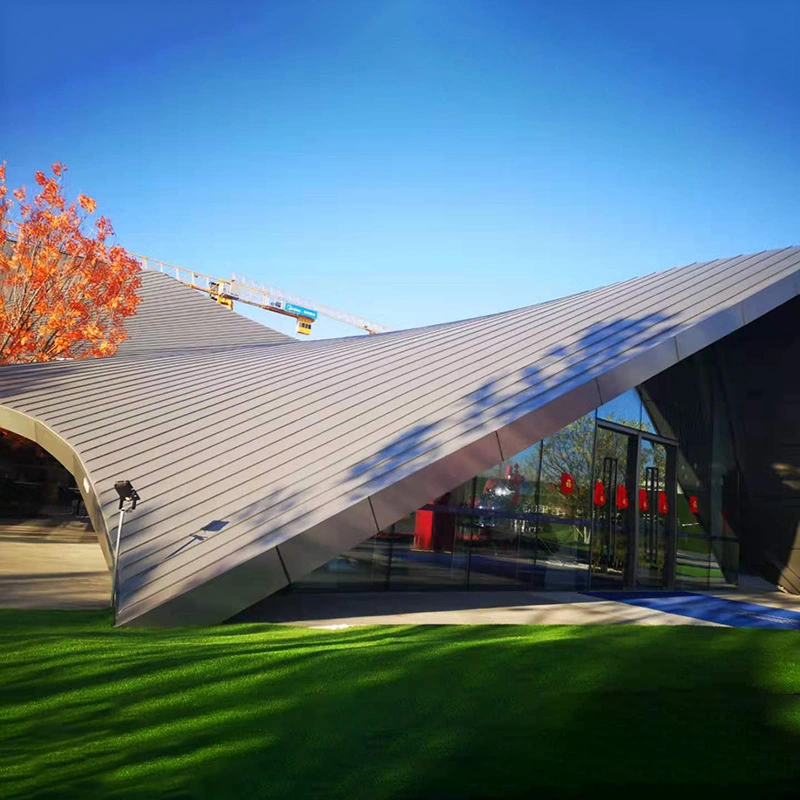

PVDF fluorokarbónový povlak:Aplikuje sa pomocou viacvrstvového procesu s obsahom fluorouhlíkovej živice najmenej 70 %. Hrúbka povlaku na prednej strane je zvyčajne 24 μm alebo viac. PVDF poskytuje silnú UV odolnosť a stálosť farieb.
Eloxovaná povrchová úprava:Vytvára hustú vrstvu oxidu, ktorá zlepšuje tvrdosť povrchu a odolnosť proti korózii. Často určené pre dekoratívne alebo vysoko viditeľné aplikácie.
Polyesterový povlak:Cenovo výhodná možnosť do interiéru alebo menej náročných exteriérových podmienok. Výkon sa líši podľa zloženia a hrúbky náteru.
Pevnosť v ťahu hliníkovo-horčíkovo-mangánového plechu AA3004-H24 je zvyčajne 230 MPa alebo vyššia, s medzou klzu 200 MPa alebo viac a predĺžením najmenej 3,8 %. Tieto hodnoty sú založené na štandardných skúšobných certifikátoch mlyna a môžu sa mierne líšiť v závislosti od výrobnej šarže.
Zliatiny hliníka, horčíka a mangánu vytvárajú na povrchu prirodzenú vrstvu oxidu, keď sú vystavené vzduchu. Táto vrstva oxidu poskytuje vlastnú odolnosť proti korózii. Za normálnych atmosférických podmienok je rýchlosť korózie veľmi nízka. Testovanie reprezentatívnych potiahnutých panelov soľným postrekom nepreukázalo žiadnu viditeľnú koróziu po dlhšom vystavení, ale špecifický výkon závisí od typu náteru, detailov inštalácie a náročnosti prostredia.
Pre pobrežné alebo priemyselné prostredie sa môže odporučiť hrubší povlak PVDF alebo zliatina 5052 námornej kvality. V agresívnom prostredí je stále potrebná pravidelná kontrola a čistenie, aby sa zachoval dlhodobý vzhľad a výkon.
Bežné profily zahŕňajú YX65-300, YX65-330, YX65-400, YX65-420, YX65-430, YX65-575 a YX65-600 s výškami rebier 25 mm, 45 mm, 50 mm a 65 mm. Výber profilu závisí od rozpätia, zaťaženia a architektonických požiadaviek na zakrivenie.

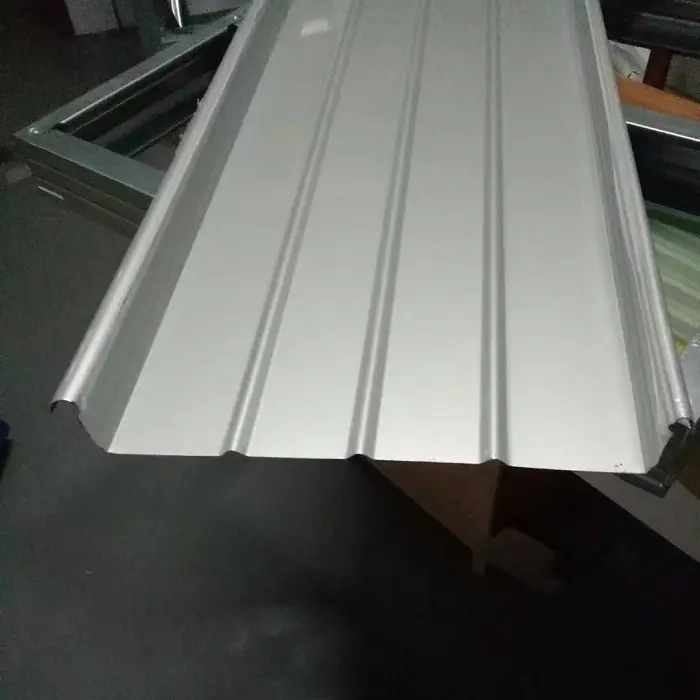

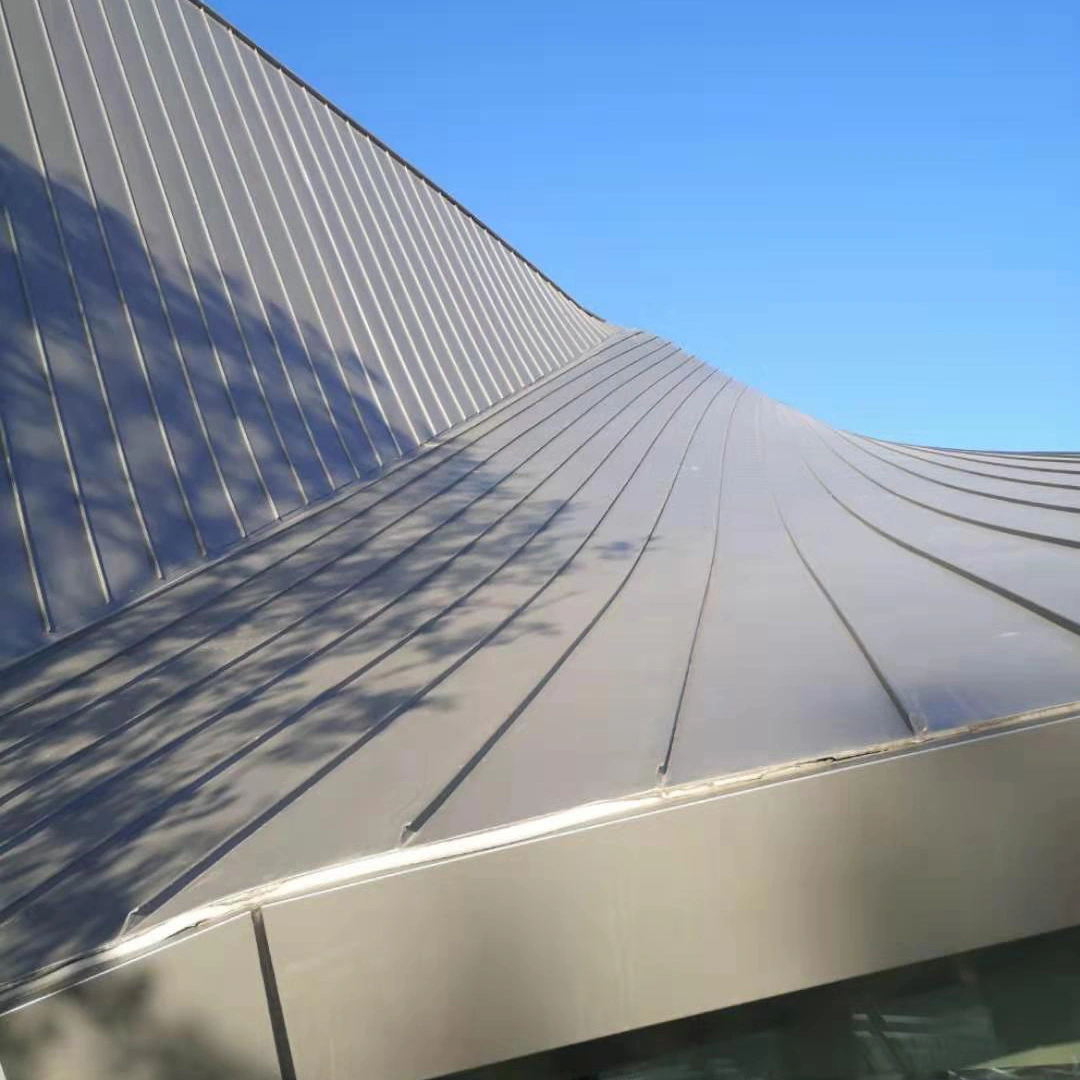

Systém stojatej drážky je primárnym spôsobom inštalácie pre hliníkovo-horčíkovo-mangánové strešné krytiny. Panely sú pripevnené k spodnej konštrukcii pomocou skrytých spôn a susedné panely sú mechanicky spojené pomocou zámku 270° alebo 360°. Táto metóda eliminuje odkryté spojovacie prvky a umožňuje tepelný pohyb po dĺžke panelu.
Pre aplikácie obkladov stien je možné použiť ploché alebo ľahko profilované panely s viditeľnými alebo skrytými upevňovacími systémami. Náš technický tím môže odporučiť vhodný profil a spôsob upevnenia na základe výpočtov zaťaženia vetrom a architektonických detailov.
| Parameter | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Typy zliatin | AA3003, AA3004, AA3005, 5052, 6061 | Vybrané podľa prostredia a sily |
| Hrúbka plechu | 0,6–1,5 mm | 0,7–1,2 mm bežné pre strešné krytiny |
| Výška rebier | 25/45/50/65 mm | Závisí od profilu |
| Šírka panelu | 300/330/400/430/470/500/575/600 mm | Efektívna šírka pokrytia |
| Pevnosť v ťahu (AA3004-H24) | ≥230 MPa | K dispozícii je osvedčenie o skúške mlyna |
| Medza klzu (AA3004-H24) | ≥200 MPa | K dispozícii je osvedčenie o skúške mlyna |
| Predĺženie (AA3004-H24) | ≥3,8 % | K dispozícii je osvedčenie o skúške mlyna |
| Hustota | 2,73 g/cm³ | Približne jedna tretina ocele |
| Možnosti náteru | PVDF, polyester, elox, prírodný štuk | Hrúbka náteru podľa špecifikácie |
| Použiteľná norma | GB/T 12755-2008 | Profilované oceľové plechy pre stavebníctvo |
Pre strešné systémy:Potvrďte požadovaný profil a hrúbku panelu na základe výpočtov rozpätia, zdvihu vetra a zaťaženia snehom. Systém stojatej drážky sa odporúča pre dlhé svahy a strechy s nízkym sklonom, aby sa umožnil tepelný pohyb.
Pre pobrežné prostredie:Špecifikujte zliatinu 5052 alebo PVDF náterový systém s primeranou hrúbkou. Pravidelné oplachovanie sladkou vodou pomáha odstrániť usadeniny soli a predĺžiť životnosť náteru.

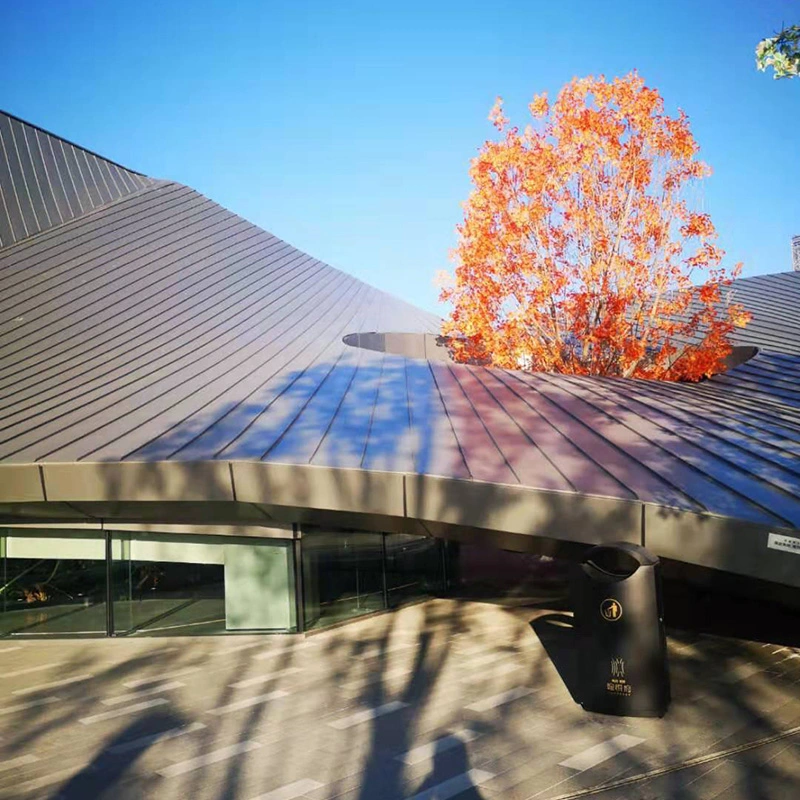

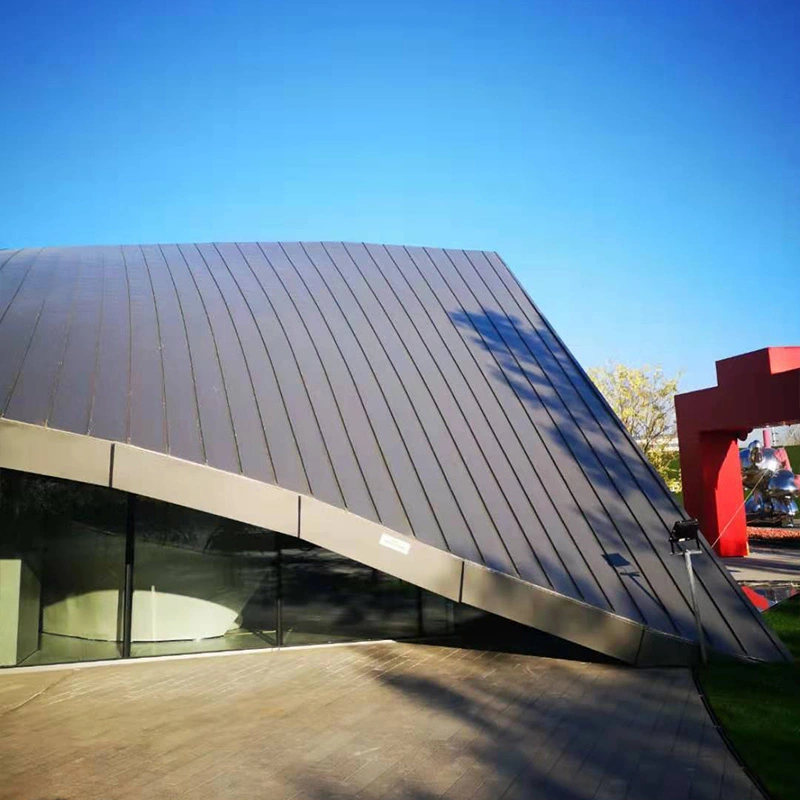

Pre zakrivené alebo zložité geometrie:Hliníkovo-horčíkovo-mangánové panely môžu byť valcované do zakrivených alebo skosených tvarov. Architektonické výkresy poskytnite včas, aby bolo možné zvoliť profil a hrúbku plechu pre tvarovateľnosť.
Počas inštalácie:Používajte vhodné metódy zdvíhania a manipulácie, aby ste predišli deformácii panelu. Uistite sa, že spodná konštrukcia je zarovnaná a že príchytky sú nainštalované podľa špecifikovaného rozstupu. Spojovanie by sa malo vykonávať pomocou kalibrovaného zariadenia, aby sa dosiahol správny profil zámku.
1.Letiskové terminály a vysokorýchlostné železničné stanice, kde je potrebná plechová strešná krytina s dlhým rozpätím.
2.Športové štadióny a výstavné centrá so zakrivenou alebo zložitou geometriou strechy.
3.Komerčné budovy a nákupné centrá, ktoré vyžadujú odolnú a vizuálne príťažlivú fasádu.
4.Priemyselné budovy v pobrežnom alebo korozívnom prostredí.
5.Luxusné rezidenčné vily a architektonické projekty na mieru.
V niektorých prevedeniach plášťa budov je kombinovaná hliníkovo-horčíkovo-mangánová krytina sSendvičové panely z kamennej vlnyna tepelnú izoláciu aProfilované oceľové plechypre vnútornú vložku tvoriacu kompletnú strešnú zostavu. Náš tím vám môže pomôcť s podrobnosťami o rozhraní medzi týmito produktmi.
AA3004 je vhodný pre väčšinu architektonických strešných a stenových aplikácií vďaka svojej vyváženej pevnosti a odolnosti proti korózii. Pre pobrežné alebo morské prostredie ponúka 5052 vyššiu odolnosť proti korózii. 6061 možno zvážiť, ak sa vyžaduje vyššia konštrukčná pevnosť, ale je menej tvárna ako zliatiny série 3000.
Za normálnych atmosférických podmienok a pri správnom výbere náteru môžu panely vydržať 30 rokov alebo viac. Skutočná životnosť závisí od triedy zliatiny, typu povlaku, vplyvu prostredia a údržby. Panely potiahnuté PVDF vo všeobecnosti ponúkajú lepšie dlhodobé zachovanie farby ako polyesterové nátery.
áno. Panely môžu byť valcované do konvexných alebo konkávnych kriviek a skosených tvarov, aby zodpovedali architektonickej geometrii. Tvárniteľnosť závisí od hrúbky plechu a teploty zliatiny. Náš inžiniersky tím vám môže poradiť ohľadom dosiahnuteľných polomerov zakrivenia pre konkrétne profily.
Systém stojatej drážky využíva skryté spony, ktoré sú pripevnené k spodnej konštrukcii. Panely sa zacvaknú na spony a švy sa mechanicky zaistia pomocou šijacieho stroja. To umožňuje panelom voľne sa rozširovať a sťahovať pozdĺž svahu bez viditeľných upevňovacích prvkov.
Dodávame certifikáty o skúške mlynov pre hliníkovú zliatinu, správy o hrúbke povlaku a príslušné správy o skúškach produktov. Pre špecifické projekty je možné na požiadanie poskytnúť dodatočnú dokumentáciu, ako sú výpočty zdvihu vetra alebo údaje o požiarnom výkone.
