Dierovaný plech s žalúziou

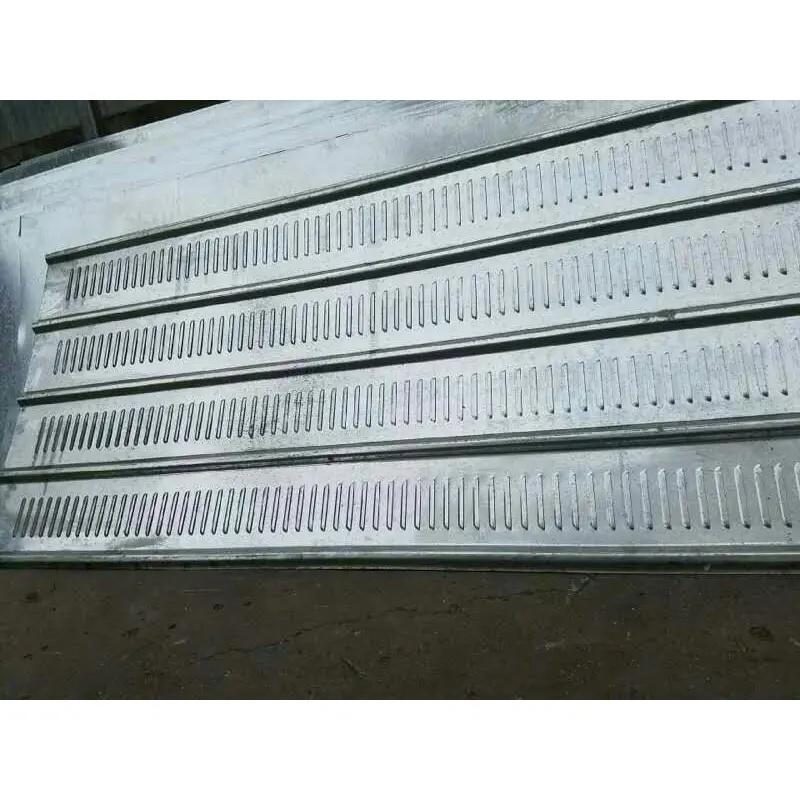

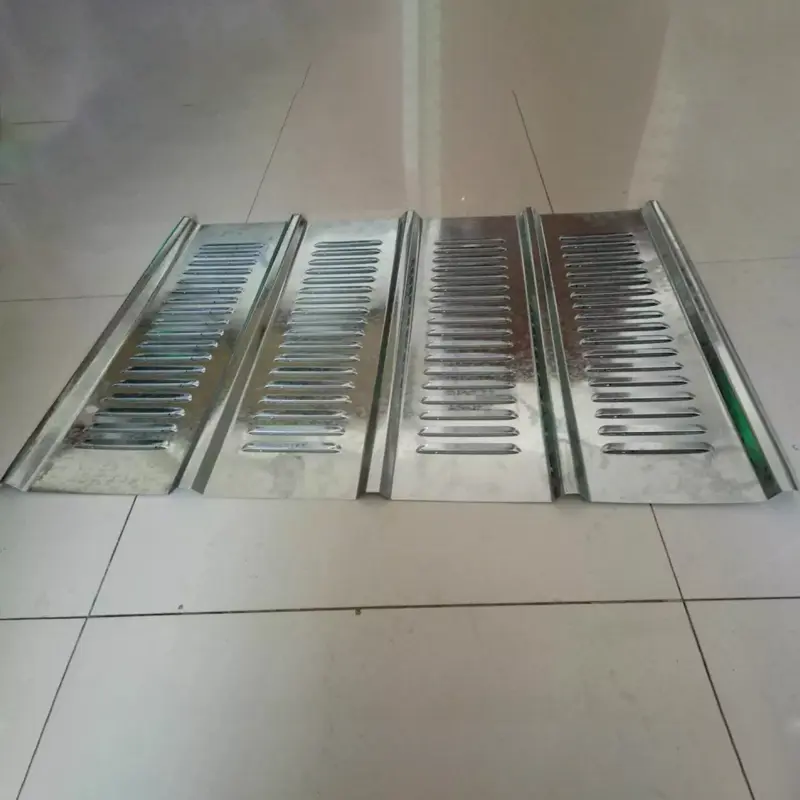

Lamely perforované plechy sú funkčné architektonické panely vytvorené spracovaním kovových plechov pomocou vysokorýchlostného presného raziaceho zariadenia, aby vytvorili štruktúru šikmých otvorov podobných lamelám. Na rozdiel od štandardných perforovaných panelov (ktoré majú priame otvory, ako sú kruhy alebo štvorce), žalúziové perforované panely majú uhlové žalúzie. Tento dizajn umožňuje prúdenie vzduchu cez diagonálne kanály a zároveň blokuje horizontálnu viditeľnosť, čím sa dosiahne „vetraný, ale nepriehľadný“ efekt.

Výber základného materiálu

V závislosti od prevádzkového prostredia a požiadaviek na výkon je možné zvoliť nasledujúce materiály:

Q235 galvanizovaná oceľ:Najbežnejší materiál v stavebníctve. Povrchy sú ošetrené žiarovým zinkovaním a elektrostatickým práškovým lakovaním (hrúbka povlaku ≥60μm), ktoré vydržia 500 hodín testovania soľným postrekom bez odlupovania alebo hrdzavenia. Skúšobná norma: ASTM B117 / ISO 9227. Laboratórne správy sú k dispozícii na vyžiadanie.

Nerezová oceľ 304:Používa sa pre vonkajšie prostredie vyžadujúce vysokú odolnosť proti korózii alebo pre dekoratívne projekty.

Zliatina hliníka:Používa sa pre projekty s obmedzenou hmotnosťou alebo projekty vyžadujúce kompatibilitu s hliníkovo-horčíkovo-mangánovými strešnými panelmi.

Výrobný proces a špecifikácie:Vyrábaný pomocou vysokorýchlostných, presných, plne automatizovaných dierovacích liniek, systém podporuje rôzne materiály vrátane perforovaných farebne potiahnutých oceľových zvitkov, hliníkových zvitkov a plechov z nehrdzavejúcej ocele. Štandardné hrúbky sa pohybujú od 0,5 mm do 2,0 mm (tenké plechy: 0,5–1,0 mm; hrubé plechy: 1,0–2,0 mm). Typické uhly lamiel sú 45°–60°, s pomerom otvorenej plochy 40%–60%. Štandardné veľkosti listov sú 1000 × 2000 mm a 1250 × 2500 mm; vlastné veľkosti sú k dispozícii na požiadanie.

Povrchová úprava:Pozinkované oceľové plechy môžu byť povrchovo upravené elektrostatickým práškovým nástrekom. Farby sú prispôsobené podľa noriem RAL (bežné farby zahŕňajú tmavosivú, svetlosivú, kráľovskú modrú a tmavozelenú).

Overenie výkonu

1. Akustický výkon – laboratórne meraná redukcia hluku

Akustický výkon perforovaných žalúziových panelov je podporený konkrétnymi experimentálnymi údajmi. Systematický výskum laboratória architektonickej akustiky na Národnej univerzite Cheng Kung (Taiwan) na mikroperforovaných horizontálnych žalúziových paneloch ukázal, že priemerné zníženie hluku sa pohybuje od minimálne 4 dB do maximálne 15 dB. Medzi kľúčové premenné ovplyvňujúce akustický výkon patrí dĺžka žalúzie, hrúbka žalúzie, konštrukčná konfigurácia (jednostranná vs. obojstranná perforácia), uhol žalúzií a rozstup žalúzií.

2. Vetranie a odolnosť proti vetru – odolnosť proti vetru znížená o viac ako 30 %

Dierované lamelové panely uľahčujú prirodzené vetranie a zmiernenie tlaku prostredníctvom šikmých perforácií v lamelách, čím účinne znižujú odpor vetra. Pri použití pri stavebných hromadeniach znižuje žalúziový dizajn prúdenia vzduchu odpor vetra o viac ako 30 % v porovnaní s tradičnými pevnými bariérami na základe porovnávacích výpočtov zaťaženia vetrom. Panely sú navrhnuté tak, aby spĺňali miestne požiadavky na zaťaženie vetrom v súlade s platnými stavebnými predpismi (napr. GB 50009 / EN 1991), so skutočným výkonom overeným prostredníctvom konštrukčných výpočtov a hodnotením zaťaženia vetrom špecifickým pre projekt. Vďaka tomu sú vhodné pre pobrežné oblasti náchylné na tajfúny a veterné oblasti.

3. Odolnosť voči korózii a poveternostným vplyvom – 500-hodinový test soľným sprejom

Odolnosť dierovaných žalúziových panelov proti korózii je zabezpečená systémom s dvojitým procesom: žiarovým zinkovaním a následným elektrostatickým práškovým lakovaním. Pozinkovaná základná vrstva je kombinovaná s vysokoteplotne vytvrdzovaným polyesterovým práškovým náterom vonkajšej kvality (hrúbka ≥ 60 μm). Panely vydržia 500 hodín testovania soľným postrekom bez odlupovania alebo hrdzavenia v súlade s ASTM B117 / ISO 9227. Testovacie protokoly tretích strán sú k dispozícii na požiadanie a životnosť v exteriéri sa odhaduje na 5–10 rokov za normálnych podmienok prostredia.

4. Mechanické a výrobné vlastnosti

Vyrobený z galvanizovanej ocele Q235, materiál ponúka vynikajúcu pevnosť v tlaku, zatiaľ čo proces lisovania žalúzií zaisťuje vysokú rozmerovú presnosť. V aplikáciách železničnej dopravy (vetranie a žalúzie odolné voči dažďu) konštrukcia kombinuje predné perforované žalúziové panely so zadnými priehradkami proti dažďu na vyváženie prúdenia vzduchu a ochrany pred počasím. Pre výkonové priestory motorizovaného zariadenia je možné na konštrukciu žalúzií použiť 5–10 mm materiál pohlcujúci hluk, aby sa tlmil hluk.

5. Osvedčené aplikačné scenáre

Dekorácia veľkých verejných budov a absorpcia zvuku:Tieto žalúzie perforované plechy sa používajú na dekoráciu a akustickú úpravu vo veľkých projektoch, ako sú letiská, železničné stanice, štadióny, výstavné centrá a stanice metra.

Stavebné hromadenie:Lamelová perforovaná hromada má modulárny dizajn so skrutkovou montážou, čo eliminuje potrebu zvárania na mieste. Podporuje opätovné použitie viac ako 5-krát a môže sa pochváliť mierou recyklovateľnosti ocele 95 %.

Vetranie zariadenia a odvod tepla:Tieto žalúzie, ktoré sa používajú ako panely na odvádzanie tepla pre kryty zariadení, sú zvyčajne vyrobené z nehrdzavejúcej ocele, pozinkovanej ocele alebo hliníka (hrúbka: 0,8–2 mm), ktoré poskytujú účinnú ventiláciu a odvod tepla a zároveň ponúkajú ochranu proti prachu a striekajúcej vode.

Prehľad kľúčových špecifikácií

Všetky parametre uvedené nižšie sú založené na štandardnej výrobe alebo referenčnom testovaní. K dispozícii je prispôsobenie na splnenie špecifických požiadaviek projektu.

Kľúčové výhody

1. Vetranie bez viditeľnosti (jedinečná funkčnosť).Dizajn šikmých žalúzií vytvára pri pohľade spredu prekrytie, čím blokuje viac ako 90 % zorného poľa zvonku a zároveň umožňuje prirodzené prúdenie vzduchu – čím sa vyvažuje ochrana súkromia s ventiláciou a odvodom tepla. Vizuálne tienenie sa meria vo vzdialenosti 1 meter kolmo na povrch panelu.

2. Overený akustický výkon (zníženie 4–15 dB).Laboratórne testovanie potvrdzuje priemerné zníženie hluku o 4–15 dB; výkon možno ďalej zvýšiť pridaním zvukovo pohlcujúcich bavlnených alebo mikroperforovaných panelov.

3. Odolnosť proti korózii a trvanlivosť (500-hodinové overenie soľným sprejom).Dvojitá antikorózna ochrana (žiarové zinkovanie plus elektrostatické práškové nanášanie) zaisťuje, že po 500 hodinách testovania soľným postrekom podľa ASTM B117 / ISO 9227 nedochádza k odlupovaniu alebo hrdzaveniu; vonkajšia životnosť 5-10 rokov.

4. Modulárna montáž a opätovné použitie.Modulárny dizajn so skrutkovými spojmi eliminuje potrebu zvárania na mieste; panely je možné opätovne použiť najmenej päťkrát, pričom miera recyklácie ocele je 95 %.

5. Flexibilné prispôsobenie materiálu a špecifikácií.Dostupné v rôznych materiáloch, ako je galvanizovaná oceľ Q235, nehrdzavejúca oceľ a hliník; hrúbka dosky, rozmery a farby môžu byť prispôsobené tak, aby spĺňali špecifické požiadavky projektu.

Aplikačné scenáre

1.Dekoratívne a zvuk pohlcujúce systémy pre veľké verejné budovy, ako sú letiská, železničné stanice, štadióny, výstavné centrá a stanice metra.

2.Hromadenie staveniska pre cestné práce, výkopové práce v metre a renováciu obytných priestorov (vyžadujúce odolnosť proti vetru a zníženie tlaku).

3.Vetranie, odvod tepla a ochrana proti prachu pre priemyselné zariadenia a miestnosti s vybavením.

4.Protihlukové steny pre komunálne komunikácie a priemyselné zóny (v kombinácii s materiálmi tlmiacimi hluk).

5.Integrované architektonické tieniace a ventilačné žalúzie.

Prečo si vybrať perforované žalúziové panely?

Hľadáte funkčný panel, ktorý vyvažuje ventiláciu a tienenie pre architektonické dekorácie, stavebné hromadenie alebo projekty na zníženie hluku? Tieto panely sú vyrobené z galvanizovanej ocele Q235 alebo nehrdzavejúcej ocele a majú precízne lisované žalúzie uhlové 45°–60°. Poskytujú viac ako 90 % vizuálneho tienenia (merané pri kolmom pohľade 1 m), pričom umožňujú prirodzené vetranie a zmiernenie tlaku, pričom ponúkajú o viac ako 30 % nižšiu odolnosť voči vetru v porovnaní s pevnými panelmi. Akustické laboratórne testy potvrdzujú zníženie hluku o 4–15 dB, zatiaľ čo 500-hodinové testy soľnej hmly (ASTM B117 / ISO 9227) overujú ich odolnosť proti korózii; modulárny dizajn umožňuje opakované použitie. Od dekoratívnej zvukovej absorpcie vo veľkých verejných budovách až po hromadenie hromady odolné voči vetru pre mestské cestné práce, perforované žalúziové panely – podporené overenými výkonovými údajmi – ponúkajú spoľahlivé riešenie, ktoré zaisťuje „vetranie bez viditeľnosti“ spolu so znížením hluku a odolnosťou voči vetru.

Často kladené otázky

1. Aké normy sa používajú na test soľným postrekom?

Naše panely s práškovým nástrekom testujeme v súlade s ASTM B117 alebo ISO 9227 počas 500 hodín. Správy o testoch tretích strán sú k dispozícii na požiadanie na overenie výsledkov.

2. Ako sa meria 90% vizuálny skríning?

Rýchlosť vizuálneho premietania sa meria vo vzdialenosti 1 meter kolmo na povrch panelu. Pri normálnych pozorovacích uhloch sa šikmé žalúzie prekrývajú, aby blokovali viac ako 90 % horizontálnej línie pohľadu, pričom stále umožňujú prúdenie vzduchu.

3. Môžu byť panely použité v oblastiach so silným vetrom?

áno. Lamelová konštrukcia znižuje zaťaženie vetrom o viac ako 30% v porovnaní s pevnými panelmi. Vykonávame výpočty zaťaženia vetrom špecifické pre daný projekt podľa platných noriem (napr. GB 50009 alebo EN 1991), aby sme zabezpečili, že panely a nosná konštrukcia sú primerane navrhnuté.

4. Aké materiály sú dostupné pre lamelové perforované panely?

Ponúkame galvanizovanú oceľ Q235, nehrdzavejúcu oceľ 304 a zliatinu hliníka. Výber závisí od požiadaviek na koróziu, hmotnostných limitov a estetických preferencií. Všetky materiály je možné lakovať práškovou farbou v rôznych farbách RAL.

5. Poskytujete vzorky alebo skúšobné správy pred objednaním?

Áno, na požiadanie môžeme poskytnúť vzorové panely na vyhodnotenie a zdieľať príslušné správy o testoch (soľný sprej, akustické, mechanické). Náš inžiniersky tím tiež ponúka technické konzultácie pre váš konkrétny projekt.

6. Ako sa panely inštalujú?

Panely sú navrhnuté pre modulárnu skrutkovú montáž, čím sa eliminuje potreba zvárania na mieste. To umožňuje rýchlejšiu inštaláciu a jednoduchú demontáž a panely je možné použiť viackrát.
