Nosný systém plášťa budovy pozostáva zo sekundárnych konštrukčných prvkov, upevňovacích prvkov, hydroizolačných komponentov a dokončovacieho príslušenstva, ktoré spája hlavný oceľový rám so strešnými a stenovými panelmi.SENBOStavebné materiálydodáva kompletný sortiment týchto komponentov pre projekty oceľových konštrukcií, vrátane väzníc, podporných spôn, odkvapových systémov, lemovania a tesniacich materiálov.
Systém je zvyčajne rozdelený do piatich funkčných skupín:
Štrukturálna podpora:Oceľové väznice v tvare C, Z, U a L, klobúkové žľaby, priehybové tyče a výstužné rúry. Tieto prvky prenášajú zaťaženie zo strešných a stenových panelov na primárny oceľový rám.
Upevnenie a pripojenie:Strešné a stenové podporné spony, posuvné a pevné konzoly, samorezné skrutky, strižné kolíky a skryté upevňovacie prvky. Tieto komponenty určujú, ako sú panely upevnené a ako je prispôsobený tepelný pohyb.
Odvodnenie:Oceľové alebo nerezové žľaby, odtoky dažďovej vody, zvody a komponenty sifónovej drenáže. Správna konštrukcia odvodnenia zabraňuje hromadeniu vody a zatekaniu po obvode strechy.
Blikanie a orezávanie:Hrebene, lemovacie plachty, okraj, uzávery a odkvapkávacie okraje. Tieto prvky utesňujú okraje a prechody panelov, zabraňujú prenikaniu vody a poskytujú konečný vzhľad.
Izolácia a tesnenie:Tepelné izolácie, parozábrany, priedušné membrány, tesniace pásky a tesnenia. Tieto produkty kontrolujú prenos tepla, riadia kondenzáciu a udržiavajú vzduchotesnosť.
Vaznice v tvare Csú najpoužívanejšie sekundárne prvky v kovových plášťoch budov. Veľkosti sa pohybujú od C80 do C350, s hrúbkami od 1,5 mm do 3,5 mm. Sú jednoduché na výrobu a inštaláciu, vďaka čomu sú vhodné pre bežné priemyselné budovy a sklady.
Vaznice v tvare Zponúkajú lepší výkon pri prekrývaní ako sekcie v tvare C a sú často určené pre dlhšie rozpätia. Veľkosti sú v rozsahu od Z80 do Z350, pričom sú k dispozícii vopred vyrazené otvory na zlepšenie presnosti inštalácie a odvodňovacieho výkonu.
Oceľ v tvare U a LPoužívajú sa na rámovanie dverí a okien, vystuženie rohov a upevnenie hrán.Klobúkové kanálypracovať so zodpovedajúcimi podpornými konzolami v systémoch vyžadujúcich presné zarovnanie. Priehybové tyče a výstužné rúrky zlepšujú celkovú stabilitu väznicového systému.
Podporné spony sú technicky najkritickejšou časťou strešného systému so stojatou drážkou.Posuvné podperyumožňujú strešnému panelu rozťahovať sa a zmršťovať pri zmenách teploty, čím sa znižuje napätie, ktoré by inak mohlo spôsobiť vybočenie alebo únavu spojovacieho materiálu. Tieto podpery zvyčajne obsahujú izolačnú rozperu, aby sa zabránilo tepelným mostom.Pevné podperysa používajú na miestach, kde musí byť pohyb obmedzený, ako napríklad pri odkvape alebo hrebeni.
Samorezné skrutky s EPDM podložkami sú štandardným upevňovacím prvkom pre väčšinu spojov stenových a strešných panelov. Podložka udržuje vodotesné tesnenie, zatiaľ čo povlak skrutky určuje odolnosť proti korózii. Šmykové čapy sa používajú v kompozitných podlahových palubových systémoch na pripojenie mostovky k oceľovému nosníku a prenos šmykových síl.
Pre systémy so stojatou drážkou zaisťujú nerezové príchytky a hliníkové príchytky panely bez toho, aby prenikli cez povrch strechy. Tým sa znižuje počet odkrytých spojovacích prvkov a zlepšuje sa dlhodobá vodotesnosť.
Oceľové žľaby sú hlavným zberným prvkom pre odvodnenie striech. Bežné materiály zahŕňajú pozinkovanú oceľ a nehrdzavejúcu oceľ s hrúbkami od 1,0 mm do 2,0 mm. Nerezová oceľ ponúka lepšiu odolnosť proti korózii a je preferovaná v pobrežnom alebo priemyselnom prostredí.

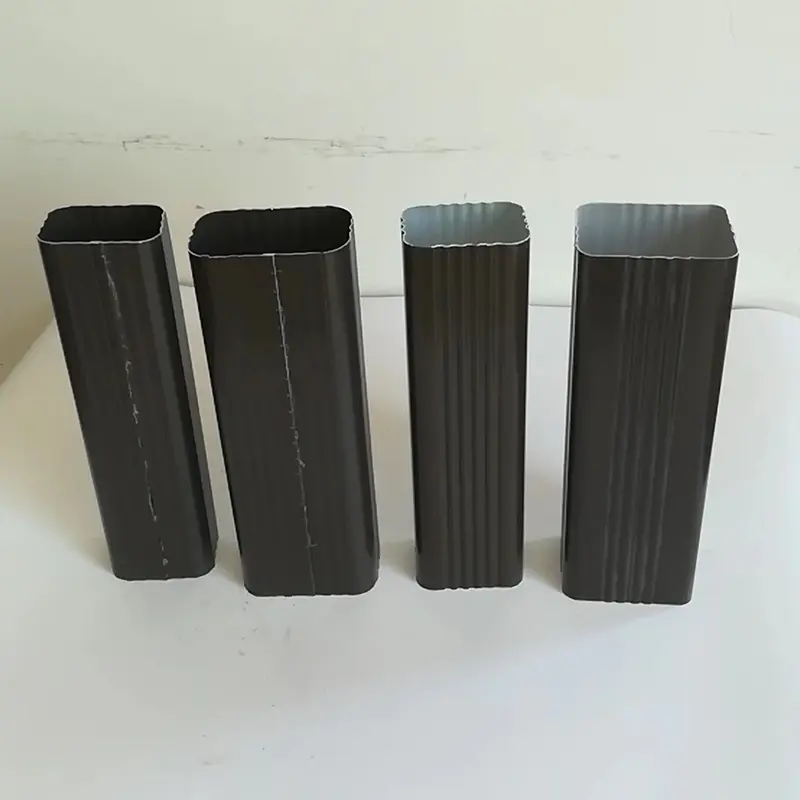

Sifónové drenážne systémy sa používajú pre strechy s veľkým rozpätím, kde sa vyžaduje vysoká drenážna kapacita. Systém dopĺňajú zvody a odtoky dažďovej vody, ktoré odvádzajú vodu z žľabu do zemnej drenážnej siete.
Lemovacie a ozdobné diely utesňujú prechody medzi panelmi, stenami a strešnými prestupmi. Kryty hrebeňa pokrývajú vrchol strechy, lemovacie plechy zvládajú spoje medzi stenou a strechou a okraj dokončuje obvod. Uzávery a odkvapové hrany zabraňujú vniknutiu vody na koncoch panelov a odkvapov.
Izolačné materiály, ako je minerálna vlna a sklenená vlna, sú inštalované pod strešnými a stenovými panelmi. Priedušné membrány umožňujú únik vlhkosti a zároveň bránia vniknutiu vody a parozábrany kontrolujú kondenzáciu v izolačnej vrstve. Systém vzduchotesnosti dopĺňajú tesniace pásky a tesnenia.
| Kategória komponentov | Spoločné špecifikácie | Poznámky |
|---|---|---|
| Vaznice v tvare C | C80–C350, hrúbka 1,5–3,5 mm | Najbežnejšie pre všeobecné budovy |
| Vaznice v tvare Z | Z80–Z350, hrúbka 1,5–3,5 mm | K dispozícii sú preddierované otvory |
| Strešné podpery | Posuvné a pevné typy, rôzne výšky | S izolačnou vložkou |
| Samorezné skrutky | Podložka EPDM, rozsah teplôt -45°C až 120°C | Povlak určuje odolnosť proti korózii |
| Oceľové odkvapy | Pozinkované alebo nerezové, 1,0–2,0 mm | Nerez pre pobrežné oblasti |
| Blikanie a orezávanie | Pozinkované alebo farebne potiahnuté, 0,4–0,8 mm | Profil zodpovedá typu panelu |
| Izolácia | Kamenná vlna, sklenená vlna, 50–150 mm | Vybrané podľa tepelných požiadaviek |
| Priedušná membrána | Typ PE, šírka 1,0–1,5 m | Vodotesný a paropriepustný |
| Použiteľná norma | JGJ/T 473-2019 | Systémové inžinierstvo stavebných kovových plášťov |
Pre strešné systémy:Rozstup väzníc, typ podpernej príchytky a profil panelu musia byť zladené. Posuvné podpery sú štandardom pre strechy so stojatou drážkou na prispôsobenie sa tepelným pohybom. Výška podpery musí zodpovedať hrúbke izolácie, aby sa zabránilo stlačeniu.
Pre stenové systémy:Vaznice v tvare C sú zvyčajne primerané. Spôsob upevnenia závisí od profilu stenového panelu a zaťaženia vetrom. Samorezné skrutky s EPDM podložkami sú typické pre obnažené steny kotviacich prvkov; pre architektonické panely možno použiť skryté upevňovacie prvky.
Pre korozívne prostredie:Uveďte odkvapy z nehrdzavejúcej ocele, upevňovacie prvky s povrchovou úpravou a väznice s hliníkovo-zinkovým povrchom. EPDM podložky musia byť kompatibilné s povrchom panelu a miestnym podnebím.
Pre strechy s veľkým rozpätím:Vaznice v tvare Z s vopred vyrazenými otvormi poskytujú lepšie vyrovnanie odvodnenia a podporu panelov. Pre strechy s vysokou intenzitou zrážok môže byť potrebná sifónová drenáž.
Inštalácia väznice:Pred inštaláciou označte čiary rozloženia na hlavnom oceľovom ráme. Rozostup väzníc musí zodpovedať výkresu návrhu. Spoje medzi väznicami a hlavným rámom musia byť úplne utiahnuté a tam, kde je to potrebné, by sa mali nainštalovať priehybové tyče, aby sa zabránilo bočnému pohybu.
Inštalácia podporného klipu:Nainštalujte príchytky v rovnakom smere ako postupnosť kladenia panelov. Základňa spony musí byť bezpečne pripevnená k väznici. Skontrolujte, či je izolačná vložka správne umiestnená, aby sa predišlo tepelným mostom.
Upevnenie panelu:V prípade systémov so stojatou drážkou zapojte panely do príchytiek a spojte ich pomocou kalibrovaného zariadenia. Vyhnite sa nadmernému uťahovaniu samorezných skrutiek na exponovaných upevňovacích systémoch, pretože to môže poškodiť podložku EPDM a znížiť vodotesnosť.
Inštalácia žľabu a lemovania:Ensure gutters slope toward the outlet points. Seal all lap joints and transitions. Lemovanie musí správne prekrývať rebrá panelu, aby sa zabránilo stekaniu vody za obklad.
Komponenty nosného systému sú navrhnuté tak, aby spolupracovali s celým radom kovových obalových panelov dodávaných spoločnosťou SENBO, vrátaneProfilované oceľové plechy, Sendvičové panely z kamennej vlny, Panely hliník-horčík-mangánaPerforované panely. Napríklad rozloženie väznice pre sendvičovú panelovú stenu sa líši od rozloženia jednoplášťovej steny z profilovaného plechu kvôli rozdielom v schopnosti rozpätia. Náš inžiniersky tím môže poskytnúť výkresy usporiadania, ktoré koordinujú konštrukčné podpery s vybraným typom panelu.
Posuvné podpery umožňujú pohyb strešného panelu pozdĺž jeho dĺžky pri zmene teplôt. To znižuje tepelné namáhanie a zabraňuje únave spojovacích prvkov. Pevné podpery sa používajú na obmedzovacích bodoch, ako sú odkvapy a hrebene. V streche so stojatou drážkou je väčšina príchytiek posuvného typu, pričom pevné príchytky sa používajú len na špecifických miestach.
Rozostup väzníc závisí od profilu panelu, hrúbky plechu, zaťaženia vetrom a zaťaženia snehom. Pevnejšie panely s vyššími rebrami môžu preklenúť väčšie vzdialenosti a vyžadujú menej väzníc. Vzdialenosť musí byť overená statickým výpočtom pre každý projekt. Náš technický tím môže odporučiť vhodné rozloženie na základe zvoleného panelu.
Pre pobrežné oblasti by sa mali špecifikovať spojovacie prvky s náterom s vysokou odolnosťou proti korózii. Vhodné sú spojovacie prvky z nehrdzavejúcej ocele alebo tie s ťažkým zinkovo-hliníkovým povlakom. EPDM podložka musí byť tiež odolná voči UV žiareniu a musí byť kompatibilná s povrchovou úpravou panelu, aby sa zachovala vodotesnosť.
áno. Podporné spony, lemovanie a uzávery môžu byť vyrobené tak, aby zodpovedali neštandardným tvarom panelov. Poskytnite výkres profilu panelu a konštrukčné požiadavky projektu, aby bolo možné vybrať alebo vyrobiť správne komponenty.
Je možné dodať materiálové certifikáty, správy o náteroch a správy o skúškach produktu. Pre väznice a spojovacie prvky sú k dispozícii osvedčenia o skúške frézy. Pre projekty vyžadujúce dodatočnú dokumentáciu o zhode, ako je požiarna charakteristika alebo poznámky k štrukturálnym výpočtom, tieto môžu byť poskytnuté na požiadanie.
