Oblúkové strešné panely Alu-Mg-Mn

Stavebné materiály SENBOdodáva Alu-Mg-Mn oblúkové strešné panely ako súčasť svojho sortimentu kovových strešných systémov. Tieto panely sú vyrobené zo zliatiny hliníka, horčíka a mangánu série AA3004 a sú tvarované do zakrivených, neštandardných profilov, aby spĺňali architektonické požiadavky na zložité geometrie striech.

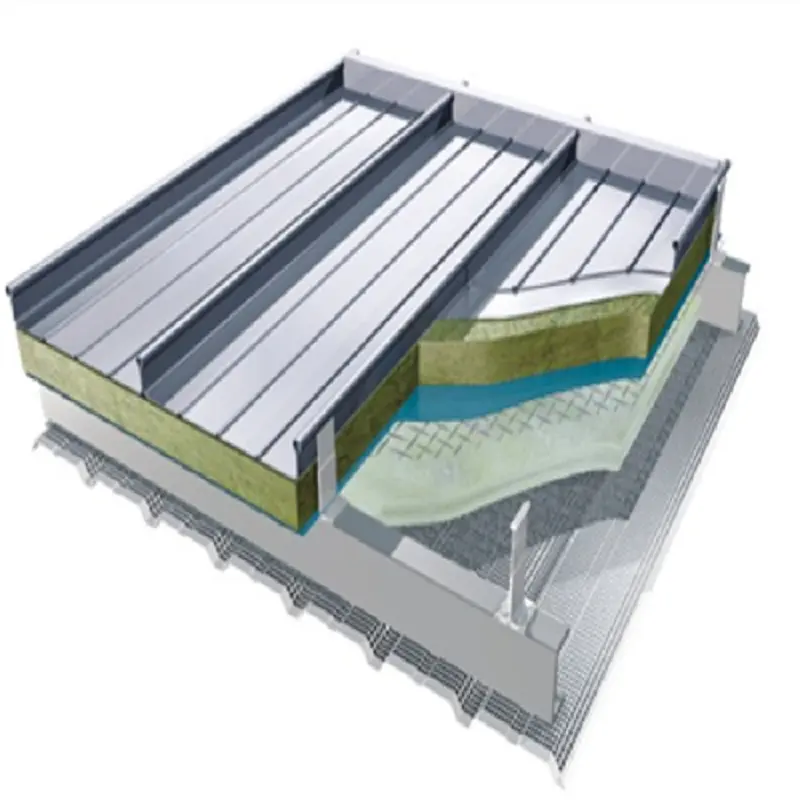

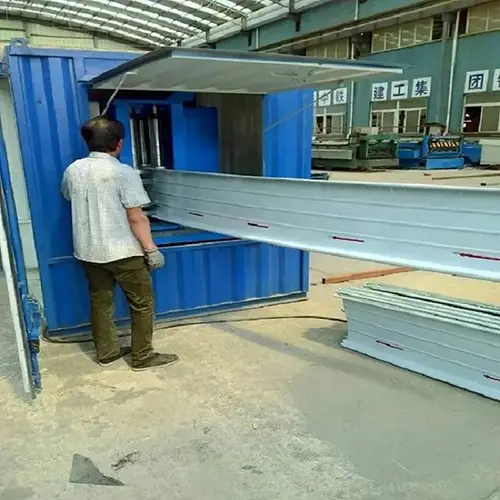

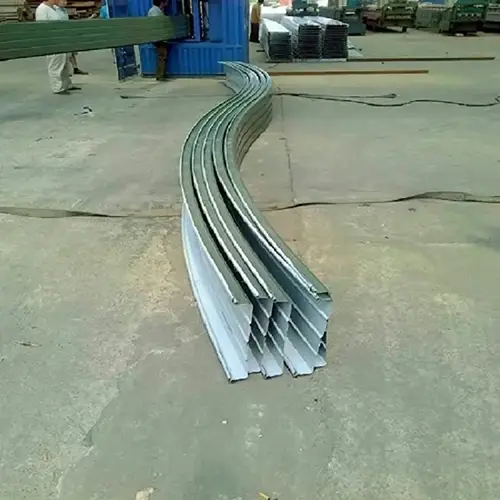

Oblúkový strešný panel Al-Mg-Mn je špecializovaný profilovaný panel vyrobený pomocou vysokorýchlostného a presného zariadenia na valcovanie. Zloženie substrátu obsahuje 1,0 % – 1,5 % mangánu a 0,8 % – 1,3 % horčíka, pričom zvyšok tvorí hliník. Ako derivát štandardných Al-Mg-Mn panelov so stojatou drážkou prechádza oblúkový panel špecializovaným procesom tvarovania na transformáciu plochých plechov do zakrivených tvarov. To podporuje moderné architektonické návrhy, ako sú oblúkové, zakrivené a guľové strešné tvary.

Zloženie zliatiny a dostupné profily

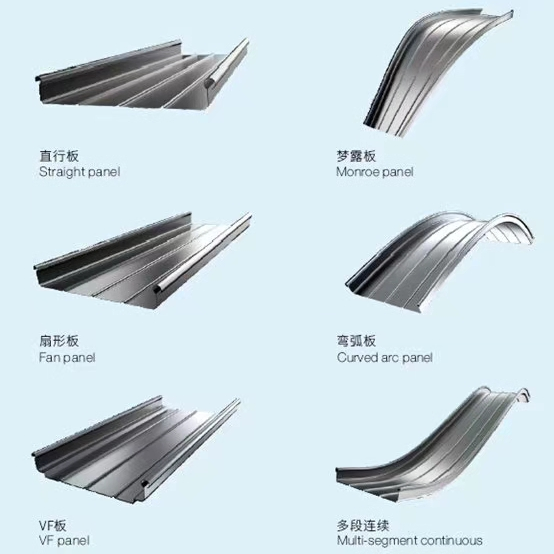

Dostupné profily zahŕňajú modely ako YX65-300, YX65-330, YX65-400, YX65-430, YX65-500 a YX28-205-820. Panely v tvare vejára a kužeľové panely možno tiež prispôsobiť tak, aby spĺňali špecifické požiadavky projektu.

Tieto panely sú široko používané v neštandardných strešných systémoch veľkých verejných budov, vrátane letiskových terminálov, štadiónov a konferenčných a výstavných centier. Povrch produktu je upravený pomocou procesu nanášania predvalcovania a je k dispozícii s fluorokarbónovým povlakom PVDF, ktorý spája architektonickú estetiku s odolnosťou.

Výkon overený v praxi

1. Prispôsobivosť neštandardným tvarom strechy

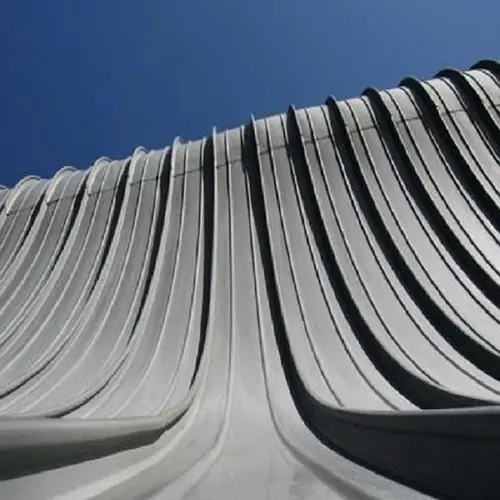

Zliatina hliníka, horčíka a mangánu ponúka rovnováhu medzi pevnosťou a pružnosťou, vďaka čomu je vhodná na vytváranie zložitých tvarov striech, ako sú 3D zakrivené, sférické a vejárovité povrchy. Vďaka špecializovaným technológiám výroby panelov v tvare zakrivenia a vejáru môžu tieto oblúkové panely spĺňať rôzne požiadavky na dizajn pri zachovaní vodotesnosti.

Produkt je použiteľný pre rôzne architektonické formy, vrátane striech s pozitívnym alebo negatívnym zakrivením, oblúkových striech, jedno- a dvojšikmých striech, prepojených strešných konštrukcií, šikmých striech a zakrivených striech.

2. Overenie v projektoch veľkých oblúkových striech

Projekt prístrešku medzi skladmi v sklade obilia Zhangzhou v meste Fujian využíval oblúkový vlnitý strešný systém potiahnutý hliníkom, horčíkom a mangánom. Stavba má rozlohu 18 metrov a dĺžku 108 metrov a zaberá celkovú plochu takmer 2000 metrov štvorcových.

Na streche sa nachádzajú hliníkovo-horčíkovo-mangánové vlnité panely modelu YT6118 s hrúbkou 1,2 mm. Výška oblúka je 4,085 metra a pomer stúpania k rozpätiu je 0,23. Inštalácia bola dokončená do šiestich dní. Panely boli vyrobené spojením troch menších jednotiek do jednej základnej jednotky, ktorá bola potom zdvihnutá a pripevnená k zabudovaným oceľovým komponentom. Jednotky boli spojené pomocou metódy vodotesného spojovania.

3. Ľahká konštrukcia s vysokou pevnosťou

Hliník má hustotu približne 2,73 g/cm³, čo je asi jedna tretina hustoty ocele. Hliníkovo-horčíkovo-mangánové panely vykazujú medzu klzu najmenej 190 MPa, pevnosť v ťahu 240–285 MPa a predĺženie najmenej 3 %. Pri zachovaní štrukturálnej integrity tieto klenuté panely znižujú vlastné zaťaženie strešného systému.

V projekte Zhangzhou Grain Depot sa pri návrhu zohľadňovalo rovnomerne rozložené živé zaťaženie 0,3 kN/m² a návrhový tlak vetra 0,40 kN/m² na základe 10-ročného obdobia návratu.

4. Odolnosť proti korózii a trvanlivosť

Substrát zo zliatiny hliníka, horčíka a mangánu má prirodzené vlastnosti odolné voči hrdzi. Prirodzene vytvorená povrchová oxidová vrstva zabraňuje oxidácii a korózii a zároveň ponúka odolnosť voči kyselinám a zásadám. Potiahnuté panely môžu vytvárať samoliečiaci ochranný film v drsnom prostredí, vďaka čomu sú vhodné pre vlhké podnebie. Dizajnová životnosť je viac ako 50 rokov so zárukou na náter 15–20 rokov.

Zhrnutie technických údajov

Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných noriem. K dispozícii je prispôsobenie na splnenie špecifických požiadaviek projektu.

Prečo tieto panely fungujú dobre

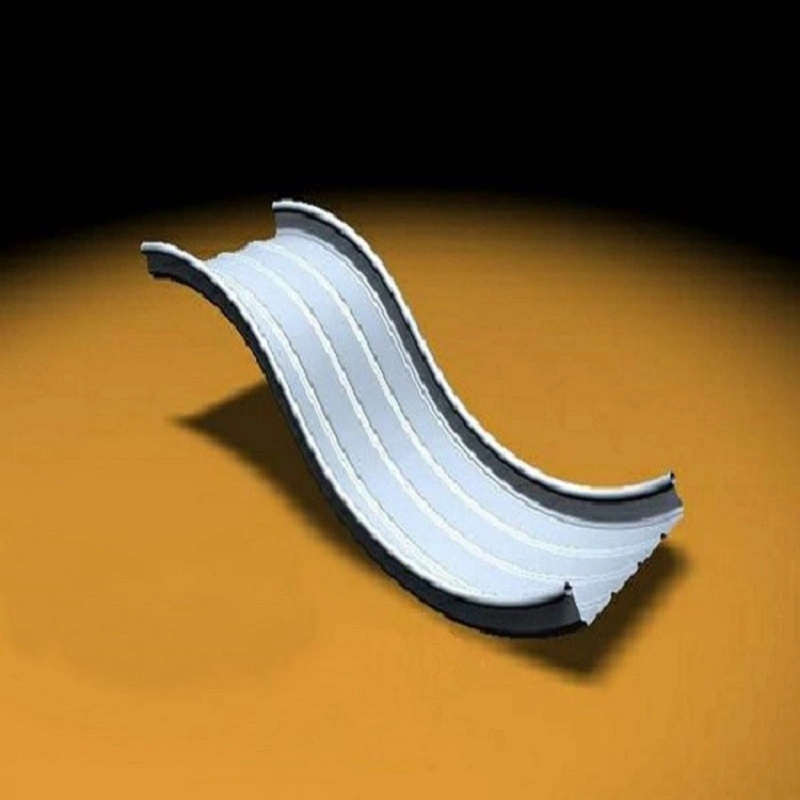

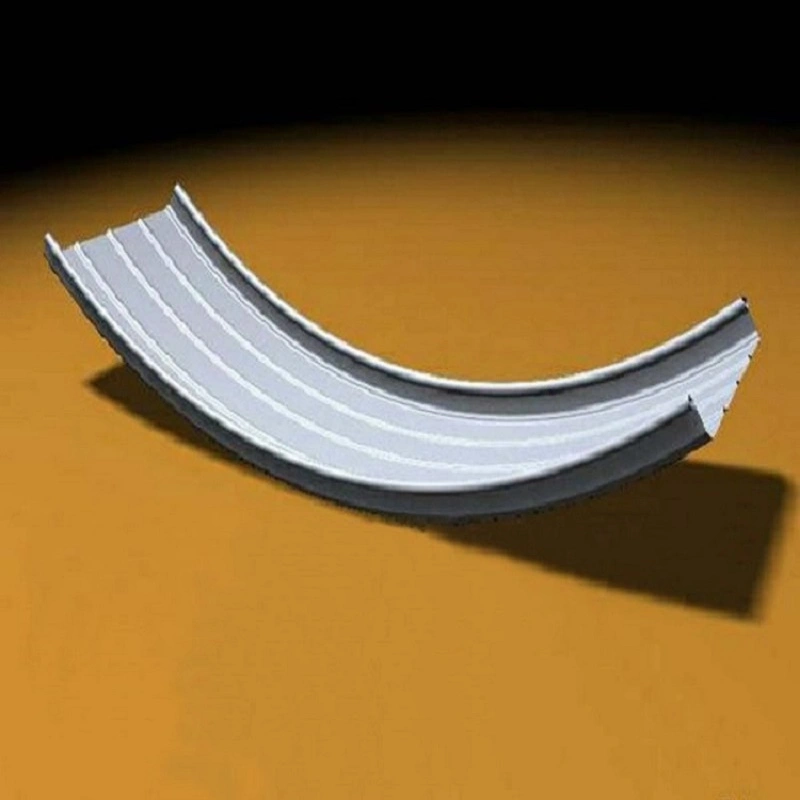

1. Flexibilné tvarovanie pre komplexné návrhy.Panely môžu byť spracované do nepravidelných tvarov, ako sú vejárovité, skosené, konvexné a konkávne zakrivené a sférické panely. To podporuje personalizované požiadavky na dizajn modernej architektúry pre zakrivené povrchy a oblúkové strechy.

2. Ľahký s vysokou pevnosťou v ťahu.S hustotou približne tretinovou v porovnaní s oceľou a pevnosťou v ťahu nad 240 MPa panely spĺňajú požiadavky na strešné krytiny s veľkým rozponom, vrátane rozponov nad 18 metrov.

3. Odolnosť proti korózii a dlhá životnosť.Zliatina prirodzene tvorí ochrannú vrstvu oxidu. Systém je navrhnutý na životnosť viac ako 50 rokov so zárukou na náter 15–20 rokov.

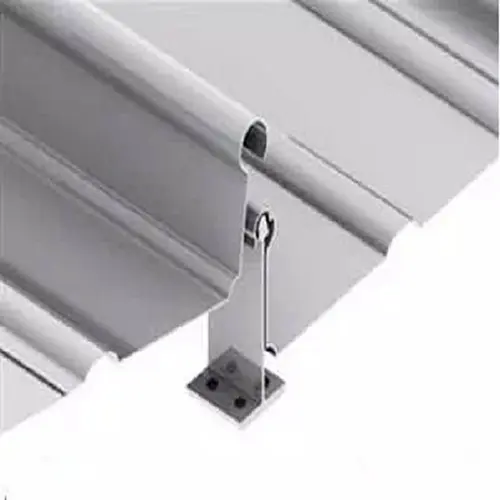

4. Spoľahlivá hydroizolácia prostredníctvom modulárneho blokovania.Modulárny proces spájania švov zaisťuje tesné spoje panelov a spoľahlivé odvodnenie a hydroizoláciu.

5. Recyklovateľný materiál.Materiál z hliníkovej zliatiny je plne recyklovateľný, čo podporuje ekologické budovy.

Faktory dizajnu a inštalácie

Pre zakrivené alebo guľové strechy:Spolupracujte s výrobcom na začiatku fázy návrhu, aby ste potvrdili dosiahnuteľný polomer zakrivenia pre vybraný profil a hrúbku. Vejárovité a skosené panely vyžadujú presné dielenské výkresy.

Pre aplikácie s dlhým rozpätím:Overte schopnosť rozpätia panelu voči požadovanému zaťaženiu. Projekt Zhangzhou Grain Depot používal panely s hrúbkou 1,2 mm na rozpätie 18 metrov, ale každý projekt by sa mal vypočítať na základe miestneho zaťaženia vetrom a snehom.

Pre pobrežné prostredie alebo prostredie s vysokou vlhkosťou:Vyberte si fluorokarbónový povlak PVDF pre lepšiu odolnosť voči poveternostným vplyvom. Presvedčte sa, že druh podkladu a náterový systém sú kompatibilné s očakávanými podmienkami expozície.

Počas inštalácie:Panely sú zvyčajne prefabrikované do jednotiek v továrni a zdvihnuté na miesto. Na zabezpečenie vodotesných spojov použite špecifikovanú metódu spojovania. Dodržiavajte pokyny výrobcu pre manipuláciu, zdvíhanie a upevňovanie, aby ste predišli poškodeniu povrchu.

Typické typy projektov

1.Zakrivené, guľovité a nepravidelne tvarované strešné systémy pre veľké verejné budovy, ako sú štadióny a výstavné centrá.

2.Komplexne tvarované strešné a fasádne systémy pre letiskové terminály a vysokorýchlostné železničné stanice.

3.Dlhé oblúkové strešné konštrukcie, ako sú skladovacie zariadenia a poľnohospodárske skleníky.

4.Strešné systémy pre významné budovy s jedinečnými požiadavkami na architektonický dizajn.

Zodpovedané otázky kupujúceho

1. Ako sa oblúková krytina Al-Mg-Mn líši od štandardných panelov so stojatou drážkou?

Štandardné panely so stojatou drážkou sú zvyčajne rovné a inštalujú sa na ploché alebo mierne šikmé strechy. Oblúkové panely prechádzajú dodatočným tvarovaním, aby sa vytvorili zakrivené profily, ktoré sledujú konvexnú, konkávnu alebo guľovú geometriu strechy. Oba systémy využívajú podobnú technológiu prepletených švov, ale oblúkové panely sú špeciálne navrhnuté pre neštandardné tvary striech.

2. Aký je minimálny polomer zakrivenia dosiahnuteľný pre tieto panely?

Minimálny polomer zakrivenia závisí od profilu panelu, hrúbky materiálu a teploty zliatiny. Toto by malo byť potvrdené výrobcom vo fáze návrhu. Včasné poskytnutie výkresov geometrie strechy môže pomôcť určiť, či vybraný panel môže dosiahnuť požadované zakrivenie bez ohrozenia konštrukčného výkonu.

3. Sú tieto panely vhodné do pobrežného prostredia?

áno. Zliatina hliníka, horčíka a mangánu má prirodzenú odolnosť proti korózii a fluorokarbónový povlak PVDF ďalej zlepšuje odolnosť voči poveternostným vplyvom. Vďaka tomu sú panely vhodné do pobrežného prostredia a prostredia s vysokou vlhkosťou. Projektovaná životnosť je za normálnych podmienok viac ako 50 rokov.

4. Ako sa vyrábajú vejárovité a skosené panely?

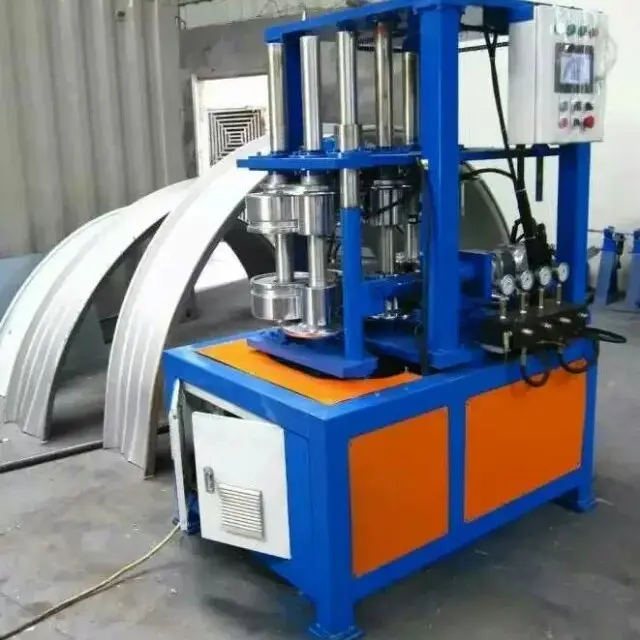

Vejárovité a kužeľové panely sa vyrábajú pomocou špecializovaného tvarovacieho zariadenia a vlastných nástrojov. Zvyčajne sa vyrábajú na základe dielenských výkresov odvodených od geometrie strechy. Každý panel je individuálne tvarovaný tak, aby zodpovedal jeho špecifickej polohe na zakrivenom povrchu, čo zaisťuje správne prispôsobenie a vodotesné švy.

5. Aké informácie o projekte sú potrebné pre cenovú ponuku?

Uveďte výkresy geometrie strechy (vrátane polomeru zakrivenia), profil panelu, hrúbku, typ náteru, množstvo a umiestnenie projektu. Ak sú potrebné vejárovité alebo skosené panely, priložte podrobné výkresy rozloženia. To pomáha nášmu tímu pripraviť presnú cenovú ponuku a plán výroby.
