Floor Decking je za studena tvarovaný oceľový panel používaný ako trvalé debnenie počas výstavby a ako ťahová výstuž v kompozitnej doske počas prevádzky.Stavebné materiály SENBOdodáva otvorené, uzavreté, vratné a výstužové podlahové palubné systémy pre projekty oceľových konštrukcií, spolu so súvisiacimiProfilované oceľové plechyaSystémy príslušenstva k stavebným materiálompre kompletné podlahové zostavy.
K dispozícii sú štyri hlavné typy produktov, z ktorých každý má odlišné štrukturálne správanie:

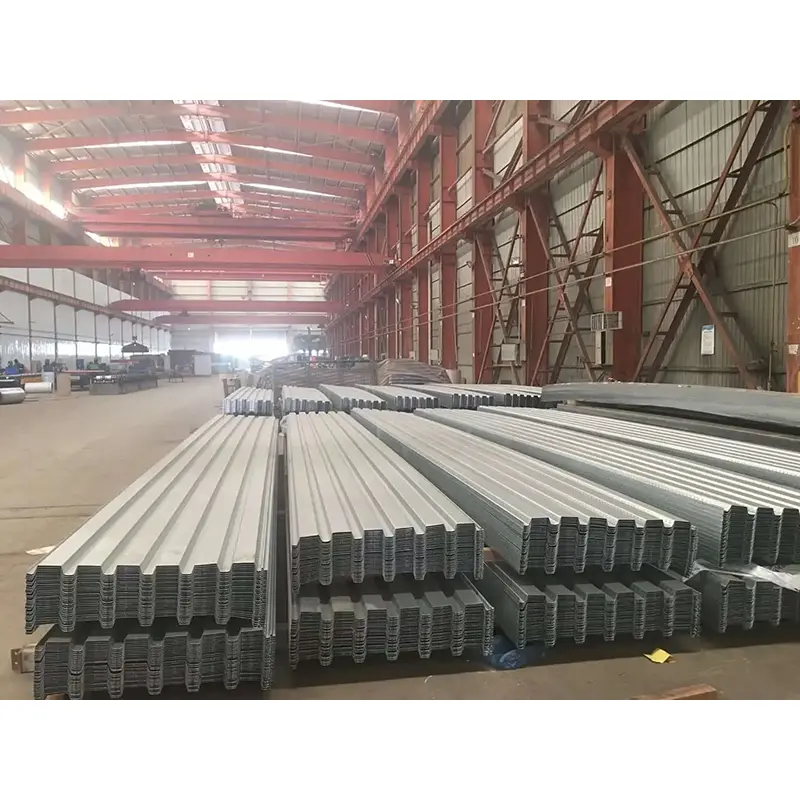

Otvorená podlaha:Má vlnitý profil v tvare C alebo podobný s viditeľnými rebrami. Reprezentatívne modely zahŕňajú YXB76-305-915, YXB51-305-915 a YXB75-200-600. Otvorená paluba ponúka rýchlu inštaláciu a nižšie náklady, ale funguje predovšetkým ako stratené debnenie a nie ako plne kompozitný prvok. Typicky je určený pre ľahké priemyselné budovy a sklady s požiadavkami na mierne zaťaženie.
Opätovne vstupujúca podlaha:Používa zúžený profil otvoru na zlepšenie požiarneho a korózneho výkonu. Bežný model je YXB51-200-600. V porovnaní s otvorenou palubou poskytujú reentrantové profily vyššiu tuhosť dosky a zníženú spotrebu betónu, čo predstavuje čiastočné zlepšenie správania sa kompozitu.

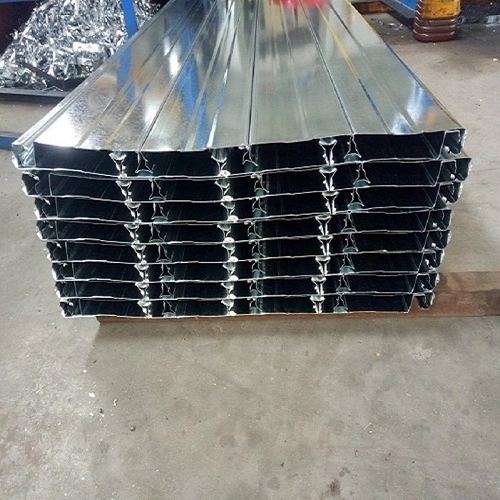

Uzavretá podlaha:Zahŕňa šmykové rebrá na povrchu panelu, čo umožňuje úplné spojenie medzi oceľou a betónom. Spodná strana je plochá a vizuálne čistá. Medzi hlavné modely patria YXB65-185-555, YXB66-240-720 a YXB65-170-510. Uzavretá paluba podporuje rozpätia 3,0 – 4,5 m, ponúka lepšiu požiarnu odolnosť a bežne sa používa vo výškových oceľových budovách.
Podlaha výstužného nosníka:Kombinuje oceľové tyče HRB400 tvarované do priehradového nosníka s pozinkovaným základným plechom spojeným odporovým zváraním. Výšky nosníkov sa pohybujú od 70 mm do 150 mm a základný plech má hrúbku 0,5 mm s obojstranným zinkovým povlakom minimálne 120 g/m². Väzba výstuže na mieste je znížená o 60 % – 70 %, rozpätie bez kotvenia môže dosiahnuť 5 m a doska s hrúbkou 100 mm dosahuje približne 1,68 hodiny požiarnej odolnosti.
| Parameter | Rozsah / Možnosti | Poznámky |
|---|---|---|
| Materiál | Q235, Q345, DX51D+Z pozinkovaná oceľ | K dispozícii je medza klzu 235–550 MPa |
| Hrúbka plechu | 0,6–1,5 mm | Najčastejšie 0,8–1,2 mm |
| Výška rebier | 20–130 mm | Závisí od typu profilu |
| Efektívna šírka | 404–1025 mm | Závisí od typu profilu |
| Zinkový povlak | 60 – 275 g/m² (obojstranne) | ≥120 g/m² štandard; vyššie pre pobrežné prostredie |
| Použiteľná norma | GB/T 12755-2008 | Profilované oceľové plechy pre stavebníctvo |
Bežné modely podľa typu:
Otvorený typ:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Uzavretý typ:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Typ výstužného nosníka:TD1-70 až TD5-150, výška krovu 70-150 mm
Výber typu podlahovej dosky závisí od niekoľkých faktorov špecifických pre projekt:
Rozpätie a zaťaženie:Projekty s malým zaťažením a krátkym rozpätím môžu využívať otvorenú palubu. Veľké rozpätia a veľké zaťaženie profitujú z uzavretej paluby alebo výstužnej priehradovej plošiny. Uzavretá paluba zvládne rozpätie 3,0–4,5 m bez pevnôs, zatiaľ čo výstužná priehradová plošina ich za definovaných podmienok predĺži na 5 m.
Požiadavky na požiar:Uzavretá paluba a výstužná priehradová plošina ponúkajú lepší požiarny výkon ako otvorená paluba. Niektoré konfigurácie uzavretej paluby prešli testovaním požiarnej odolnosti a môžu sa použiť bez striekanej protipožiarnej ochrany, ak konštrukcia kompozitnej dosky spĺňa príslušný kód. Požiarna odolnosť závisí od hrúbky dosky a betónového krytu, nie od samotnej paluby.
Konštrukčná postupnosť:Otvorená paluba je ľahká a rýchlo sa inštaluje, vďaka čomu je vhodná pre veľké podlahové plochy. Výstužná priehradová plošina redukuje prácu na vystužovaní na mieste, ale vyžaduje si čas výroby prefabrikácie.
Korózne prostredie:Vnútorné aplikácie zvyčajne používajú zinkový povlak s hmotnosťou najmenej 120 g/m². Pobrežné alebo chemicky agresívne prostredie môže vyžadovať vyššiu hmotnosť zinku alebo alternatívnu ochranu. Vrstva zinku predovšetkým chráni oceľ počas výstavby; po uložení betónu poskytuje betónový kryt dlhodobú ochranu proti korózii.
Kontrola panelu:Pred inštaláciou skontrolujte, či je odchýlka rovinnosti panelu menšia ako 3 mm a či nie je prítomné žiadne výrazné skreslenie alebo poškodenie povlaku. Hrúbku zinkového povlaku a kvalitu zvaru je potrebné kontrolovať na vstupných materiáloch.
Rozloženie a upevnenie:Pred položením panelov vyznačte osy na oceľových nosníkoch s odchýlkou regulovanou do 3 mm. Pozdĺžne presahy medzi susednými plechmi by mali byť aspoň 50 mm, zaistené bodovým zváraním. Rozstup privarov cez palubu zvyčajne nie je väčší ako 300 mm, pričom prienik zvaru je overený podľa konštrukčných požiadaviek.
Liatie betónu:Udržujte spád na 120±20 mm. Zabráňte priamemu kontaktu medzi vibrátorom a povrchom paluby, aby ste predišli poškodeniu náteru a deformácii panelu. Pred nalievaním skontrolujte, či sú dočasné podpery správne umiestnené, najmä pri inštalácii bez podkladu, kde rozpätie a hrúbka plechu musia zodpovedať návrhu.
Dispozičné výkresy:Pred inštaláciou si pripravte podrobné výkresy usporiadania, ktoré ukazujú smer panelov, miesta prekrývania, otvory a polohy svorníkov. Nepravidelné plochy by sa mali naplánovať vopred, aby sa predišlo nekontrolovanému rezaniu, ktoré by mohlo ovplyvniť výkon konštrukcie.
1.Podlahové systémy pre výškové a supervýškové oceľové konštrukcie, kde sa bežne špecifikuje uzavretá paluba a výstužná priehradová plošina.
2.Priemyselné závody a logistické sklady, kde otvorená paluba ponúka cenovo výhodné riešenie pre medziposchodia a plošiny s nízkou záťažou.
3.Verejné budovy, ako sú letiskové terminály, štadióny a výstavné centrá s požiadavkami na veľké podlahy.
4.Energetické zariadenia a energetické projekty vyžadujúce zvýšenú požiarnu odolnosť a nosnosť.
V niektorých plášťoch budov s oceľovou konštrukciou sú systémy podlahovej paluby koordinovanéSendvičové panely z kamennej vlnyna izoláciu stien a striech, tvoriaci integrovaný konštrukčný a tepelný kryt. Náš technický tím vám môže pomôcť s podrobným popisom rozhrania medzi týmito produktmi.
Otvorená paluba pôsobí hlavne ako stratené debnenie a neprispieva výrazne ku kompozitnému pôsobeniu. Uzavretá paluba využíva šmykové rebrá na spojenie s betónom, čo umožňuje oceli a betónu spolupracovať pri zaťažení. Výstužná priehradová plošina využíva zváranú oceľovú priehradovú priehradovú výstuž, ktorá sa správa podobne ako konvenčná dosková výstuž, pričom základný plech slúži len ako debnenie.
Rozpätie bez kotvenia závisí od profilu paluby, hrúbky plechu, hrúbky betónovej dosky a zaťaženia konštrukcie. Uzavretá paluba bežne podporuje 3,0–4,5 m bez dočasného podopretia a výstužná priehradová plošina môže dosiahnuť 5 m. Tabuľky rozpätí výrobcu by sa mali používať spolu s kontrolami priehybu špecifickými pre projekt.
Pre štandardné interiérové aplikácie je typický obojstranný zinkový náter s hmotnosťou minimálne 120 g/m². Pobrežné alebo korozívne prostredie môže vyžadovať vyššiu hmotnosť náteru. Zinkový povlak chráni oceľ počas fázy výstavby; dlhodobú ochranu proti korózii zabezpečuje betónový kryt po uložení.
Nie vždy. Uzavretá plošina a výstužná priehradová plošina môžu byť inštalované bez podopretia, ak sú rozpätie a hrúbka plechu v rámci limitov výrobcu. Otvorená paluba často vyžaduje podopretie alebo zmenšené rozpätia. Pred výberom možnosti bez podopretia by sa mali vykonať výpočty priehybu a overenie zaťaženia konštrukcie.
áno. Hrúbku plechu, efektívnu šírku a dĺžku je možné prispôsobiť požiadavkám projektu. Vlastné profily a otvory by sa mali potvrdiť počas fázy výkresu rozloženia, aby sa predišlo sekundárnemu rezaniu na mieste, ktoré by mohlo ohroziť výkon konštrukcie.
