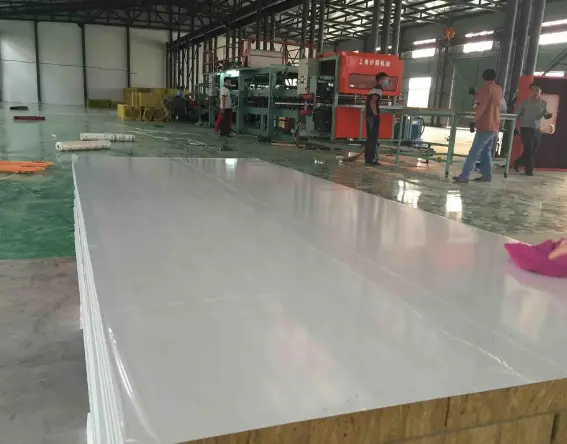

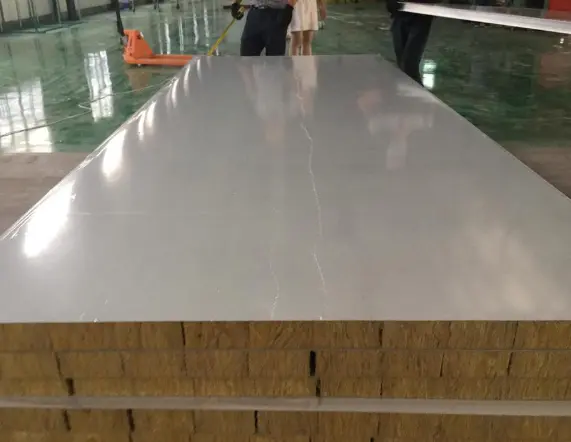

Panely pre čisté priestory z nehrdzavejúcej ocele, známe tiež ako čistiace panely, sú panely so sendvičovou štruktúrou vyrábané kompozitným procesom.Stavebné materiály SENBOdodáva tieto panely pre kontrolované prostredia vo farmaceutickom, medicínskom, elektronickom a potravinárskom priemysle so zameraním na materiálovú kompatibilitu a dlhodobý výkon.
Panely pozostávajú z kovových obkladových materiálov a funkčného jadra. Možnosti obkladov zahŕňajú farebne potiahnutú oceľ, nehrdzavejúcu oceľ, zliatinu hliníka a zliatinu titán-zinok s typickou hrúbkou 0,4–0,8 mm. Povrchové nátery zahŕňajú PE (polyester), PVDF (fluorokarbón) a HDP (vysoko odolný polyester). Obkladové materiály sú navrhnuté tak, aby dosahovali koeficient odrazu svetla 0,6–0,8, čo pomáha udržiavať konzistentné svetelné podmienky vo vnútri čistej miestnosti.

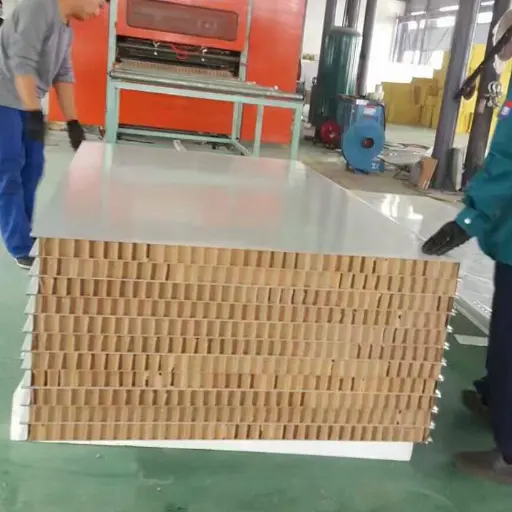

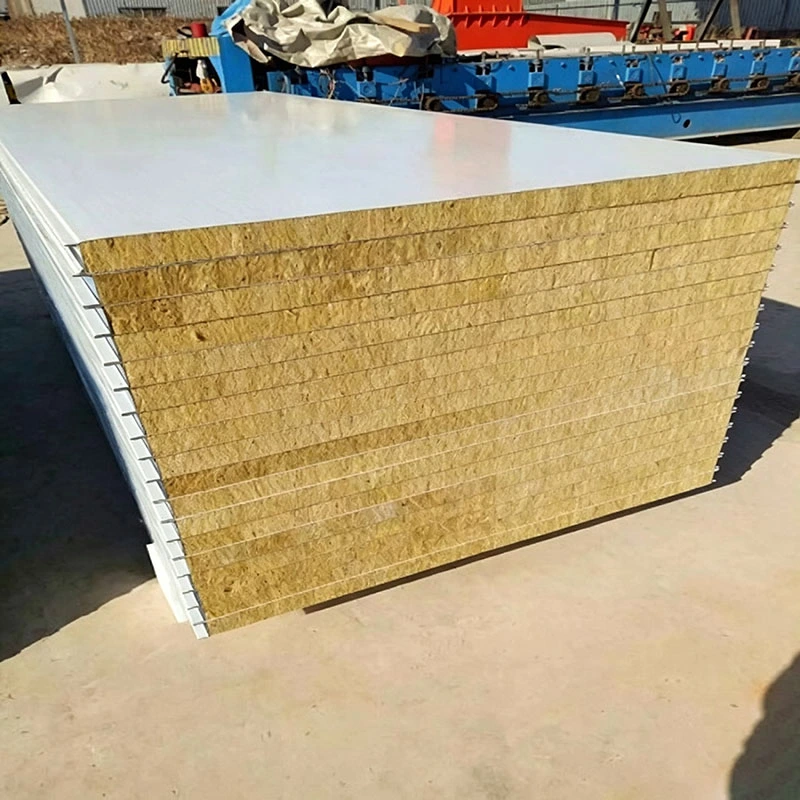

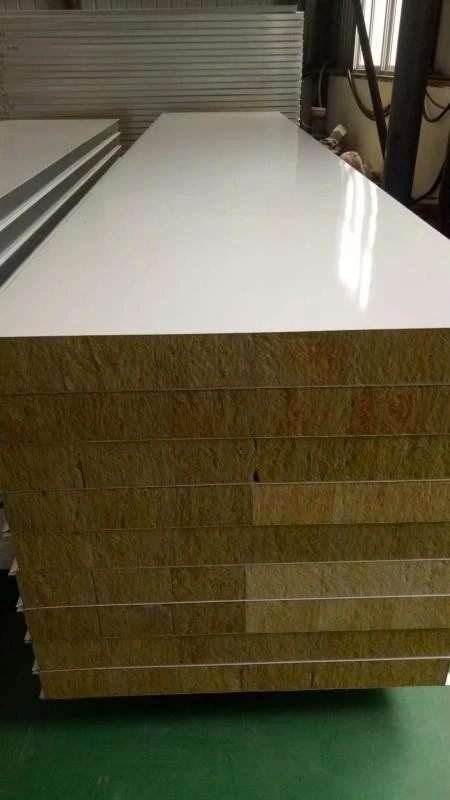

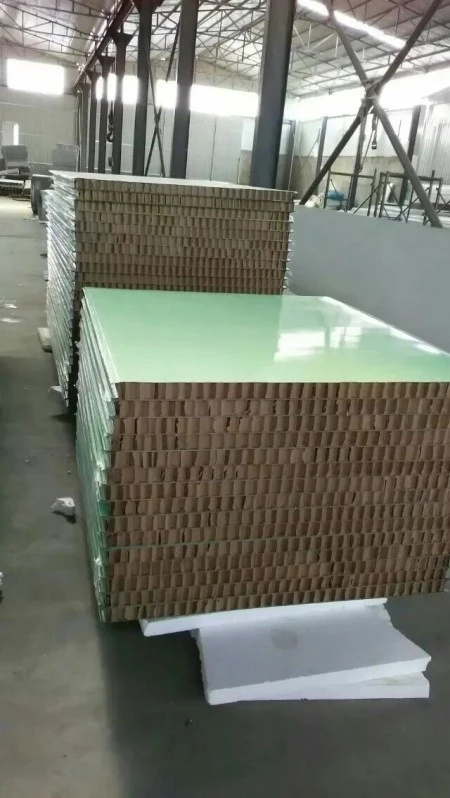

V prípade produktov s antimikrobiálnou funkčnosťou sú antimikrobiálne látky začlenené do povlaku. Tieto činidlá sú určené na inhibíciu rastu bežných patogénnych baktérií, ako sú Staphylococcus aureus, Escherichia coli a Pseudomonas aeruginosa. Materiál jadra sa vyberá na základe požiarnej odolnosti, požiadaviek na pevnosť a funkčných potrieb s možnosťami vrátane minerálnej vlny, sklohorčíkovej minerálnej vlny, hliníkovej voštiny, papierovej voštiny, oxysíranu horečnatého, kremíkom modifikovanej kamennej vlny a sadry.
Nasledujúca tabuľka porovnáva kľúčové vlastnosti troch bežne používaných jadrových materiálov pre panely s hrúbkou 50 mm. Všetky hodnoty sú založené na štandardných konfiguráciách laboratórnych testov; skutočný výkon sa môže líšiť v závislosti od konštrukcie panelu a podmienok inštalácie.
| Typ materiálu jadra | Hustota jadra | Hmotnosť panelu (50 mm) | Nosnosť v ohybe (50 mm) | Hodnotenie požiarnej odolnosti | Hydrofóbnosť |
|---|---|---|---|---|---|
| Rocková vlna | 100-120 kg/m³ | 15-16 kg/m² | 1,1 kN/m² | 30 min | ≥ 98 % |
| Sklo-horčíková kamenná vlna | — | 17-23 kg/m² | 1,25 kN/m² | 60 min | — |
| Hliníkový plást | — | 10-15 kg/m² | 1,0 kN/m² | 41 min | — |
Hodnoty požiarnej odolnosti sa vzťahujú na 50 mm panel v štandardnej konfigurácii steny testovaný podľa príslušnej metódy požiarnej skúšky. Skúšobné správy sú k dispozícii na vyžiadanie.
Štandardné šírky panelov sú 980 mm a 1180 mm pre typy s centrálnym pripojením a 950 mm a 1150 mm pre typy s perom a drážkou. Možnosti hrúbky sú 50 mm, 75 mm, 100 mm a 150 mm s možnosťou prispôsobenia. Dĺžky stenových panelov sa pohybujú od 100 mm do 9000 mm, zatiaľ čo dĺžky stropných panelov sa pohybujú od 100 mm do 3500 mm.
Používajú sa dve hlavné konštrukčné formy. Stredové pripojovacie "krabicové" panely majú na všetkých štyroch stranách vopred zabudované klinové hrany z pozinkovanej ocele v tvare Z a sú spojené hliníkovými profilmi v tvare H. Panely s perom a drážkou používajú zámkové spojenie samec-samica, ktoré poskytuje tesnejšie utesnenie spoja. Voľba medzi týmito formami závisí od požadovaného vzhľadu spoja, tesniaceho výkonu a poradia inštalácie.
Podľa Kódexu pre dizajn farmaceutických čistých priestorov (GB 50457-2019) musia systémy deliacich priečok odolať tlakovému rozdielu 100 Pa a stropné systémy by mali mať nosnosť minimálne 120 kg/m². V dielňach GMP a výrobných linkách vakcín by povrchy panelov mali odolávať aj kyselinám, zásadám, soľným sprejom a sterilizačným prostriedkom, ako je odparený peroxid vodíka (VHP). To zaisťuje dlhodobú životnosť pri častých dezinfekčných protokoloch.
Lekárske čisté priestory, ako sú operačné sály a jednotky intenzívnej starostlivosti, vyžadujú husté, hladké povrchy panelov s tesne utesnenými spojmi, aby sa zabránilo hromadeniu prachu a rastu baktérií. Napríklad v niektorých projektoch operačných sál sú antimikrobiálne panely pre čisté priestory špecifikované tak, aby podporovali prostredie s nízkym obsahom mikróbov. Anorganické vopred potiahnuté panely so substrátmi z kremičitanu vápenatého a polyesterovými povrchovými nátermi sú jednou z možností pre tieto náročné nastavenia, zvyčajne dostupné v plechoch s rozmermi 1220 × 2440 × 6 mm.
Zariadenia na spracovanie potravín a centrálne kuchyne musia spĺňať antimikrobiálne a protiplesňové požiadavky podľa GB 50687-2011. Panely pre čisté priestory v týchto prostrediach by mali vydržať časté čistenie a pomáhať udržiavať hygienický výrobný priestor. Hladké, neporézne povrchy zjednodušujú sanitáciu a znižujú riziko kontaminácie.
Zariadenia na výrobu čipov a zobrazovacích panelov majú špecifické antistatické požiadavky podľa GB 50472-2008. V hlavných výrobných oblastiach sa odporúčajú demontovateľné deliace systémy bez obsahu silikónu, ktoré umožňujú prístup k zariadeniu a nastavenie procesu bez vytvárania kontaminácie časticami.
Laboratórne čisté zóny vyžadujú povrchy stien, ktoré odolávajú chemickým činidlám a zostávajú stabilné v priebehu času. Panely spojené hliníkovými profilmi a bezšvíkovým prepleteným dizajnom pomáhajú udržiavať integritu spoja a zabraňujú hromadeniu prachu. Niektoré veľké laboratórne projekty použili tento typ panelu na vonkajšie obklady stien, kde je nevyhnutná chemická odolnosť.
Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných skúšobných noriem. Skúšobné protokoly a certifikáty sú k dispozícii na vyžiadanie. Špecifickú štandardnú verziu a konfiguráciu testu nájdete v aktuálnom testovacom protokole.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Poznámky / Štandardný základ |
|---|---|---|
| Obkladový materiál | Farebne lakovaná oceľ / nehrdzavejúca oceľ / zliatina hliníka / titán-zinok | Hrúbka: 0,4–0,8 mm |
| Povrchová úprava | PE / PVDF / HDP | Svetelná odrazivosť: 0,6–0,8 |
| Typ materiálu jadra | Kamenná vlna / Sklo-horčíková kamenná vlna / Hliníková voština / Papierová voština / MOS atď. | Vybrané na základe požiarnych a pevnostných požiadaviek |
| Hrúbka panelu | 50/75/100/150 mm | Prispôsobiteľné |
| Šírka panelu | Stredový kĺb: 980 / 1180 mm; Pero-drážka: 950 / 1150 mm | Prispôsobiteľné |
| Ohybová kapacita panelu z kamennej vlny | ≥1,1 kN/m² (50 mm) | Skúšobná metóda je k dispozícii na požiadanie |
| Hydrofóbnosť panelov z kamennej vlny | ≥ 98 % | |
| Výkon spaľovania | Trieda A (A1) pre jadro z minerálnej vlny | Na GB 8624 (aktuálna verzia) |
| Hodnotenie požiarnej odolnosti (50 mm) | Kamenná vlna: 30 min; Sklo-horčíková kamenná vlna: 60 min; Hliníkový plást: 41 min | Na základe štandardných požiarnych testov; podrobnosti o konfigurácii v správe |
| Zvuková izolácia (50 mm) | Kamenná vlna: 25 dB; Sklo-horčíková kamenná vlna: 30 dB | |
| Stropná nosnosť | ≥120 kg/m² | Požiadavka na farmaceutické čisté priestory |
| Koeficient prenosu tepla | 50 mm: ≤0,95 W/(m²·K); 75 mm: < 0,6; 100 mm: ≤0,5 | |
| Odchýlka rovinnosti | ≤ 2 mm | |
| Farebný rozdiel | ≤0,8 NBS (rovnaká miestnosť) |
Stavebné materiály SENBO vyrába panely pre čisté priestory na automatizovaných výrobných linkách. Výrobný proces zahŕňa prípravu kovového obkladu, rezanie a umiestnenie jadra, nanášanie lepidla, lisovanie za tepla, utesňovanie hrán a konečné orezávanie. Každá šarža je pred odoslaním kontrolovaná na rozmerovú presnosť, rovinnosť povrchu, pevnosť spoja a kvalitu náteru.
Náš tím kontroly kvality vykonáva vstupnú kontrolu materiálu na oceľových zvitkoch a materiáloch jadra, kontroly počas procesu počas laminácie a konečnú kontrolu hotových panelov. Skúšobné správy o výkone spaľovania, tepelnej vodivosti a ďalších kľúčových parametroch môžu byť poskytnuté spolu so zásielkami.
Ak chcete pripraviť presnú cenovú ponuku, uveďte, prosím, nasledujúce informácie:
1.Panelová aplikácia: nástenný alebo stropný systém.
2.Požadovaná hrúbka a šírka panelu.
3.Obkladový materiál a hrúbka.
4.Preferovaný materiál jadra (kamenná vlna, sklo-horčíková kamenná vlna, hliníková voština atď.).
5.Požiadavka na požiarnu odolnosť (trieda A, B1 alebo špecifické trvanie požiarnej odolnosti).
6.Klasifikácia čistých priestorov alebo priemyselný štandard (farmaceutický, elektronický, potravinársky atď.).
7.Antistatická požiadavka (ak existuje).
8.Protokoly chemickej expozície alebo dezinfekcie (napr. VHP, na báze chlóru).
9.Požiadavka na zaťaženie stropu (ak existuje).
10.Preferencia typu pripojenia: stredové pripojenie alebo pero-drážka.
11.Požiadavky na dvere, okná alebo otváranie.
12.Miesto projektu a odhadované množstvo.
1.Čisté deliace a stropné systémy pre biofarmaceutické dielne GMP a linky na výrobu vakcín.
2.Krycie konštrukcie pre nemocničné operačné sály, JIS a podtlakové izolačné oddelenia.
3.Čisté priestory pre výrobu elektroniky, polovodičov a čipov.
4.Systémy krytov pre čisté priestory na spracovanie potravín, mliekarenské zariadenia a centrálne kuchyne.
5.Laboratórne čisté zóny, výroba presných prístrojov a čisté prostredie vo vesmíre.
Stredové spojovacie panely využívajú hliníkové profily v tvare H a ponúkajú plochý, súvislý povrchový vzhľad. Panely s perom a drážkou používajú do seba zapadajúce hrany, ktoré poskytujú tesnejšie tesnenie a sú často preferované tam, kde je kritická integrita spoja. Rozhodnutie závisí od požiadaviek na tesnenie, poradia inštalácie a estetických preferencií.
Uveďte aplikáciu panelu (stenu alebo strop), hrúbku, šírku, obkladový materiál, materiál jadra, požiadavku na požiarnu odolnosť, klasifikáciu čistých priestorov, všetky potreby antistatickej alebo chemickej odolnosti, typ pripojenia a umiestnenie projektu. Podrobný kontrolný zoznam je uvedený vyššie.
Vyššia hrúbka panelu a hustota jadra vo všeobecnosti zvyšujú tuhosť v ohybe a nosnosť. Pre farmaceutické stropy sa často vyžaduje nosnosť najmenej 120 kg/m². Náš technický tím vám môže pomôcť vybrať konfiguráciu, ktorá vyhovuje vašim špecifickým podmienkam rozpätia a zaťaženia.
Môžeme poskytnúť správy o testoch výkonu spaľovania (GB 8624), požiarnej odolnosti, tepelnej vodivosti, ohybovej kapacity a antimikrobiálnej účinnosti (ak je to možné). K dispozícii sú aj materiálové certifikáty pre oceľové obklady a materiály jadra. Pri objednávke uveďte svoje požiadavky na dokumentáciu.
V mnohých prípadoch je možné použiť rovnaký typ panelov pre steny a stropy, ale maximálna dĺžka pre stropné panely je zvyčajne kratšia (3500 mm) na kontrolu priehybu. Stropné panely môžu tiež vyžadovať vyššiu ohybovú kapacitu. Náš technický tím môže potvrdiť, či jedna konfigurácia spĺňa obe aplikácie.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcom panelov pre čisté priestory, ručne vyrábaných panelov pre čisté priestory, panelov pre čisté priestory z minerálnej vlny, dverí do čistých priestorov a iných výrobkov z kovových obalov. Naša výrobná základňa sa nachádza v zóne hospodárskeho rozvoja Jinghai, Tianjin, Čína, vybavená automatizovanými výrobnými linkami a štvorstupňovým procesom kontroly kvality. Viac informácií o našej továrni, certifikáciách, testovacích možnostiach a projektových referenciách nájdete na našej stránkeO násstránku respkontaktujte náš inžiniersky tím.
