Modulárne nástenné panely pre čisté priestory

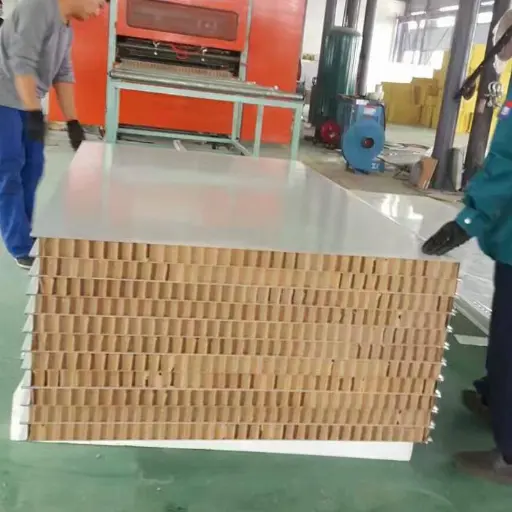

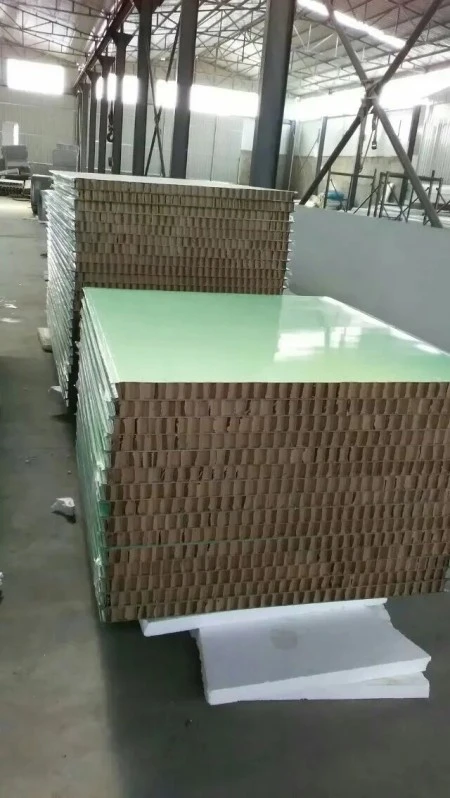

Modulárne stenové panely pre čisté priestory – známe aj ako panely pre čisté priestory alebo oceľové panely s farebným náterom pre čisté priestory – slúžia ako základný materiál krytu pre inžinierstvo čistých priestorov. Produkt využíva kompozitnú sendvičovú štruktúru: farebne potiahnuté oceľové plechy pre čisté priestory (hrúbka 0,4 – 0,8 mm) tvoria vonkajšie vrstvy, zatiaľ čo funkčný materiál jadra sedí v strede, všetko spájané prostredníctvom automatizovanej výrobnej linky. Oceľový obklad je hladký a plochý (rovinnosť ≤ 0,5 mm), spĺňa požiadavky čistých priestorov na koeficient odrazu svetla od povrchu 0,6–0,8. Obklady z nehrdzavejúcej ocele sú k dispozícii na prispôsobenie tak, aby vyhovovali prostrediam vyžadujúcim vynikajúcu odolnosť proti korózii a úroveň čistoty. Na splnenie špecifických požiadaviek na klasifikáciu čistých priestorov je k dispozícii široká škála základných materiálov:

Špecifikácie produktu sú flexibilné a prispôsobiteľné:

Produkt je v súlade s národnou normou GB/T 23932-2009 (Kovové izolačné sendvičové panely pre stavebné aplikácie) a spĺňa priemyselnú normu JC/T 2761-2023 (Technické požiadavky na čistiaci výkon dekoratívnych panelov pre aplikácie v čistých priestoroch), ktorá vstúpila do platnosti v júli 2024.

Overenie projektu v reálnom svete

1. Požiarna odolnosť – nehorľavá trieda A; požiarna odolnosť do 4 hodín

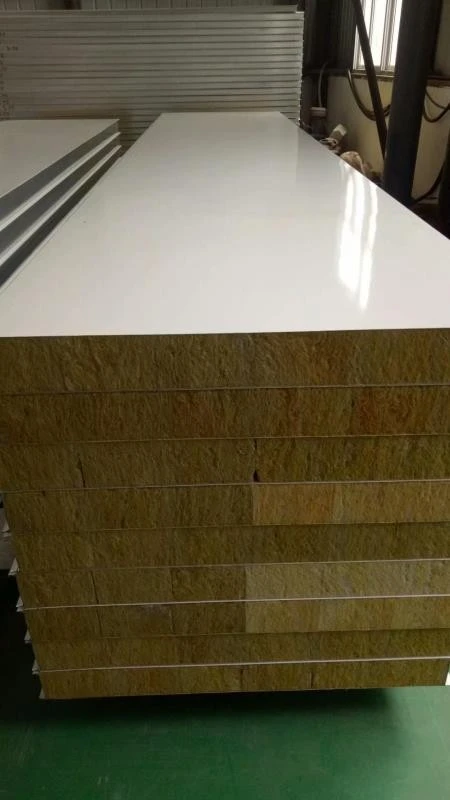

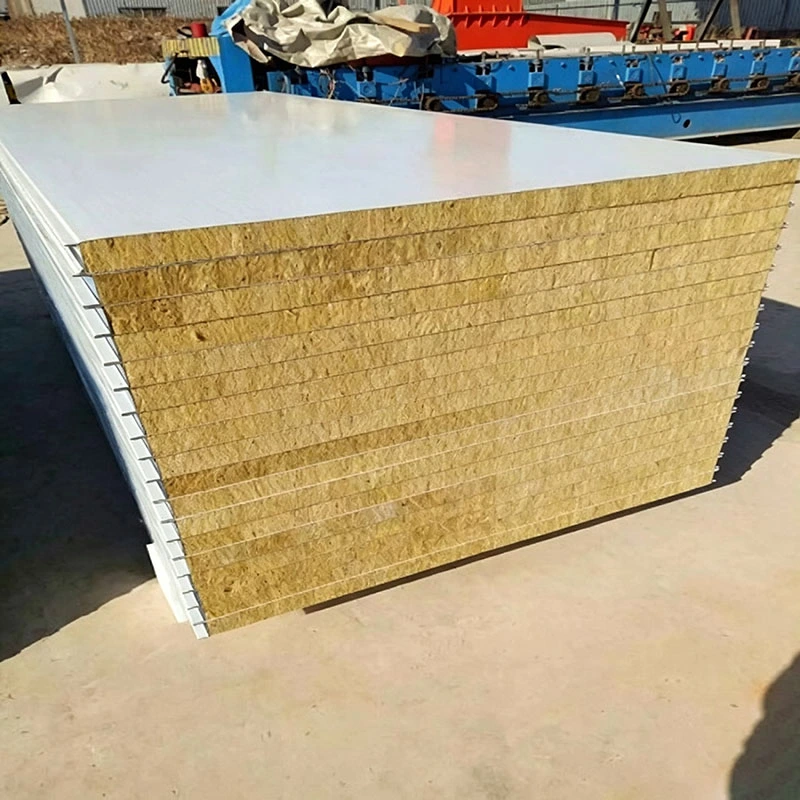

Požiarna bezpečnosť je prvoradým hľadiskom v technike čistých priestorov. Panel z minerálnej vlny pre čisté priestory, testovaný profesionálnymi protipožiarnymi agentúrami v súlade s normou GB 8624-2012, dosahuje požiarnu odolnosť triedy A (nehorľavý). Vykazuje vynikajúcu požiarnu odolnosť: 50 mm hrubý panel z čistej minerálnej vlny odoláva ohňu ≥ 1 hodinu; panel z čistej minerálnej vlny s hrúbkou 100 mm odoláva ohňu ≥ 2 hodiny; a 100 mm hrubý panel z dvojitého skla-horčíka/kamennej vlny dosahuje hodnotenie požiarnej odolnosti až 4 hodiny. Produkt pri vystavení ohňu nehorí, nevyžaruje toxický dym ani nevytvára roztavené kvapky, čím zaisťuje drahocenný čas na evakuáciu personálu v zariadeniach s čistými priestormi.

2. Antibakteriálne a odolné voči korózii – zaisťujú vysoké štandardy hygieny a čistoty

Oceľový obklad panelov Modular Cleanroom Wall Panels je hustý a hladký; nepriťahuje prach ani mikroorganizmy, čím zásadne eliminuje živnú pôdu pre baktérie. Rovinnosť povrchu panelov je ≤ 0,5 mm a tesné spoje medzi panelmi nezanechávajú žiadne hygienické mŕtve zóny. Kovový povrch ponúka vynikajúcu odolnosť proti korózii, odoláva častému utieraniu dezinfekčnými prostriedkami a čistiacim operáciám bežným vo farmaceutickom a potravinárskom priemysle. Táto vlastnosť bola overená v reálnych projektoch: manažér potravinárskeho projektu Qiulin Lidaosi oznámil, že po prechode na SENBO Modular Cleanroom Wall Panels dielňa prešla bakteriálnym testovaním na prvý pokus a spotreba čistiacich prostriedkov sa znížila na polovicu.

3. Odolnosť voči vlhkosti a vode – stabilná a bez deformácií v prostredí s vysokou vlhkosťou

Kovový obklad panelov Modular Cleanroom Wall Panels je hustý a hladký a poskytuje vynikajúcu odolnosť proti vlhkosti a vode. Hydrofóbne jadro z minerálnej vlny sa vyznačuje mierou hydrofóbnosti ≥ 98 %, čo zaisťuje, že zostane bez absorpcie vlhkosti, rastu plesní a deformácií v prostredí s vysokou vlhkosťou čistých priestorov. Kompozitná vrstva oxidu horečnatého (MGO) ďalej zvyšuje odolnosť proti vlhkosti, účinne blokuje prenikanie vlhkosti a vytvára dvojitú bariéru proti vlhkosti.

4. Tepelná izolácia a energetická účinnosť – Tepelná vodivosť ≤ 0,043 W/(m·K)

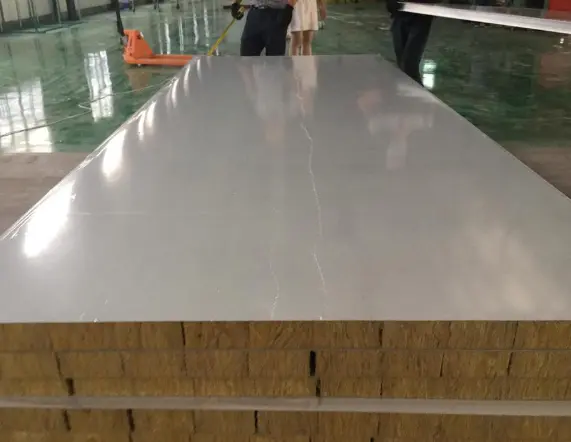

Jadro z minerálnej vlny má tepelnú vodivosť ≤ 0,043 W/(m·K), čo ponúka vynikajúce tepelnoizolačné vlastnosti. Stupeň hydrofóbnosti ≥98 % zaisťuje stabilný a dlhotrvajúci izolačný výkon v prostredí čistých priestorov s konštantnou teplotou a konštantnou vlhkosťou, čím účinne znižuje tepelné straty cez plášť budovy a znižuje spotrebu energie pre systémy HVAC.

5. Pevnosť a inštalácia — Vysoká nosnosť v ohybe a rýchla prefabrikovaná inštalácia

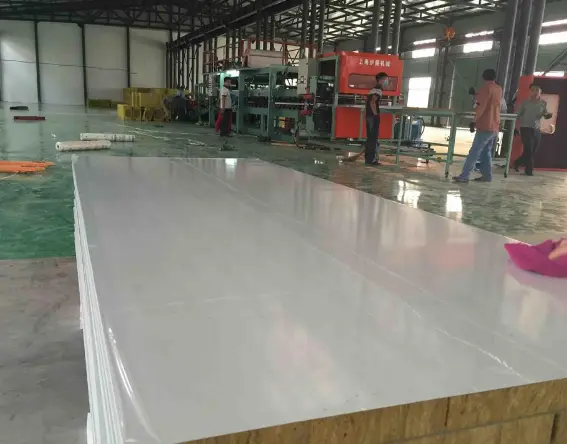

Kompozitná sendvičová štruktúra poskytuje panelom vynikajúce mechanické vlastnosti; stenové panely sa môžu pochváliť nosnosťou v ohybe ≥0,5 kN/m² (pri priehybe L₀/250). Výrobok využíva prefabrikovaný spôsob montáže – vyrobený vo výrobe a zmontovaný na mieste – eliminuje potrebu rezania alebo zvárania na mieste a umožňuje suchú výstavbu bez znečistenia. SENBO Clean Technology využíva automatizovanú výrobnú linku lisovania za tepla, čím zvyšuje výrobnú kapacitu z 1 000 m²/deň na 2 000 m²/deň a dosahuje lisovanie v jednom kroku.

Prehľad kľúčových špecifikácií

Kľúčové výhody

Trieda A Požiarna bezpečnosť: Trieda A nehorľavé; 100 mm dvojitý panel zo skla a horčíkovej minerálnej vlny pre čisté priestory ponúka limit požiarnej odolnosti až 4 hodiny a pri vystavení ohňu nevyžaruje žiadne toxické výpary.

Antibakteriálne a odolné voči korózii: Má hustú, hladkú povrchovú úpravu a pevné, bezšvové spoje bez slepých rohov; odoláva častému dezinfekčnému utieraniu a spĺňa štandardy GMP a medicínske čisté priestory.

Odolnosť proti vlhkosti a vode; Dlhotrvajúca odolnosť: Vyznačuje sa mierou hydrofóbnosti ≥98 %; zostáva neovplyvnená vlhkosťou, deformáciou alebo rastom plesní v prostredí s vysokou vlhkosťou, čo zaručuje dlhú životnosť.

Tepelná izolácia a energetická účinnosť; Ekologické: Tepelná vodivosť ≤0,043 W/(m·K), efektívne znižuje spotrebu energie; 100% recyklovateľné, v súlade s princípmi zelených budov.

Prefabrikovaná konštrukcia; Efektívne a pohodlné: Továrensky prefabrikované a tvarované pomocou jednostupňového lisovania za tepla; umožňuje rýchlu montáž na mieste, čím sa výrazne skracuje čas výstavby.

Použiteľné scenáre

1. Biofarmaceutické workshopy GMP, linky na výrobu vakcín a biologické laboratórne obalové systémy.

2. Čisté priestory na výrobu elektronických polovodičov, čisté zariadenia na výrobu čipov a dielne na presnú montáž.

3. Čisté priestory na spracovanie potravín, zariadenia na výrobu mlieka a centrálne kuchynské priestory.

4. Nemocničné operačné sály, oddelenia JIS a farmaceutické výskumné a vývojové laboratóriá.

5. Čisté priestory na výrobu nových energetických lítiových batérií a výrobu fotovoltaických modulov.

Prečo si vybrať panely pre čisté priestory?

Hľadáte bezpečné, spoľahlivé a efektívne riešenie krytu pre projekt čistých priestorov? Panely pre čisté priestory integrujú viacero funkcií – vrátane antibakteriálnych vlastností a vlastností odolných voči korózii, požiarnej odolnosti triedy A, odolnosti voči vlhkosti a vode, tepelnej izolácie, energetickej účinnosti a zníženia hluku. Ukázalo sa, že sú účinné v mnohých vysoko štandardných projektoch, ako sú farmaceutické dielne GMP, nemocničné operačné sály a elektronické čisté priestory. Ako profesionálne produkty, ktoré sú v súlade s národnou normou GB/T 23932-2009 a priemyselnou normou JC/T 2761-2023, tieto panely – podporené overenými testovacími údajmi a využívajúce prefabrikovanú modulárnu konštrukciu – vytvárajú viditeľnú líniu obrany pre bezpečnosť a hygienu v prostredí čistých priestorov.

Často kladené otázky

1. Aký spôsob pripojenia si mám zvoliť pre čistú miestnosť GMP?

Spoje pero-drážka sú často preferované pre oblasti GMP, pretože poskytujú tesnejšie tesnenie a hladší povrch. Spojenia H-profilu sa ľahšie demontujú a možno ich použiť v oblastiach, kde sa v budúcnosti očakáva rekonfigurácia. Výber závisí od požiadaviek na tesnenie a plánov údržby.

2. Môžu byť tieto panely použité na stropné aplikácie?

áno. Odporúčaná maximálna dĺžka stropného panelu je 3000 mm na kontrolu priehybu. Ohybová kapacita panelov podporuje štandardné zaťaženie stropu čistých priestorov, ale pre zavesenie zariadenia alebo veľké zaťaženie môže byť potrebná dodatočná podpora.

3. Aká povrchová úprava je vhodná na častú sterilizáciu VHP?

Oceľ s farebným povlakom s PVDF alebo HDP povlakom je vo všeobecnosti kompatibilná s odpareným peroxidom vodíka. Vhodné sú aj obklady z nehrdzavejúcej ocele. Overte si u výrobcu náteru, že konkrétny dezinfekčný prostriedok časom nezhorší povrch.

4. Ako by sa mali panely skladovať na mieste pred montážou?

Panely skladujte naplocho na suchom, krytom mieste. Vyhnite sa priamemu slnečnému žiareniu, dažďu alebo vysokej vlhkosti. Udržujte ochrannú fóliu na mieste až do konečného čistenia. Panely neukladajte príliš vysoko, aby ste predišli deformácii.

5. Aká dokumentácia sa dodáva s panelmi?

Poskytujeme protokoly o skúškach výkonu spaľovania, požiarnej odolnosti, tepelnej vodivosti a ďalších relevantných parametrov. K dispozícii sú aj materiálové certifikáty pre oceľové obklady a materiály jadra. Pri zadávaní objednávky uveďte svoje požiadavky na dokumentáciu.
