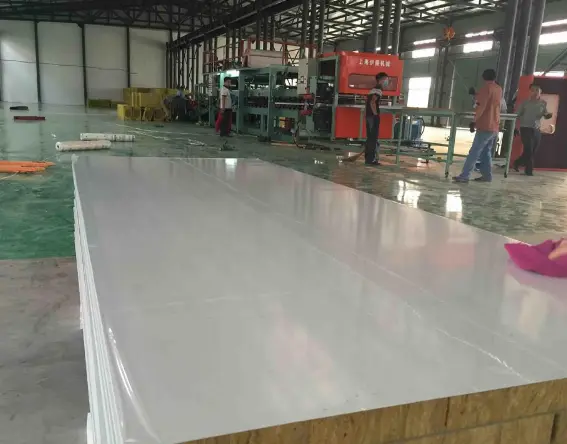

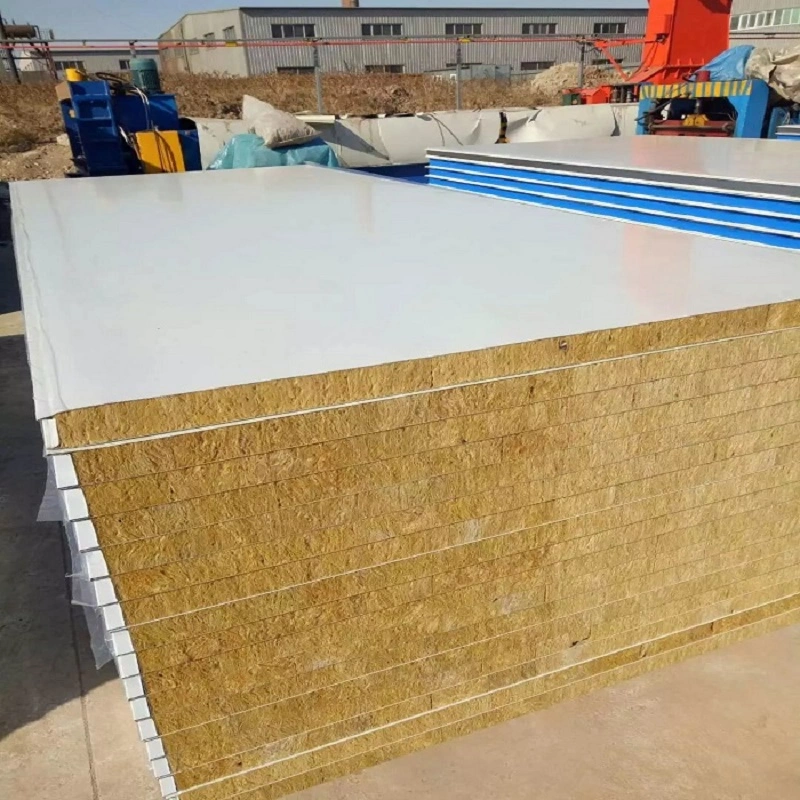

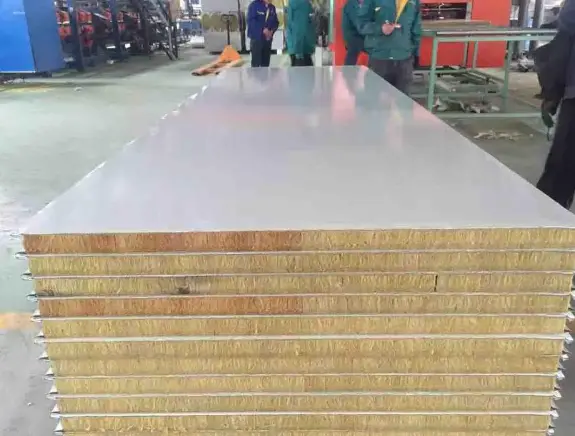

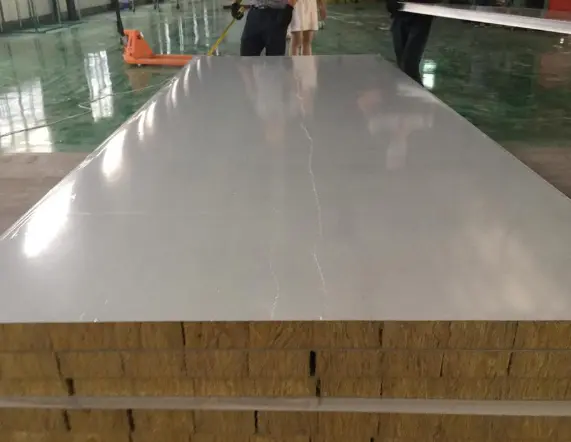

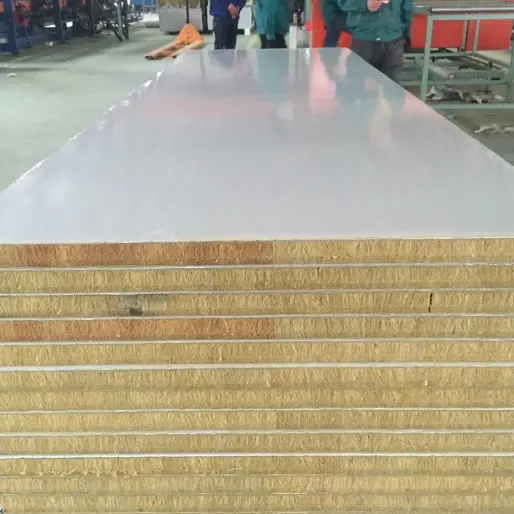

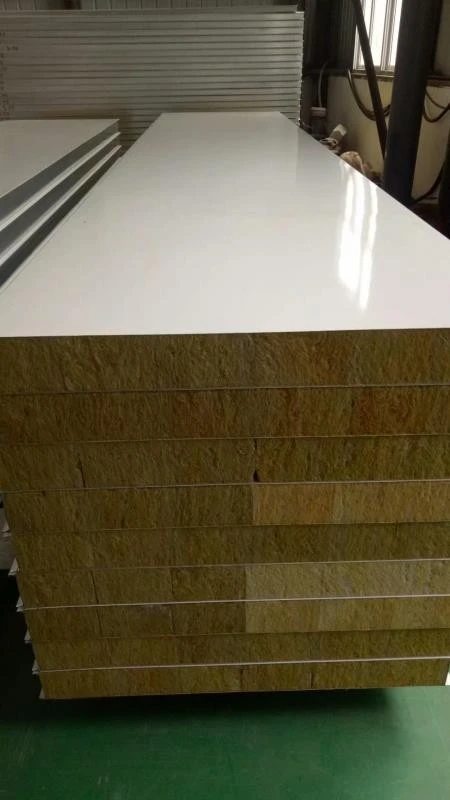

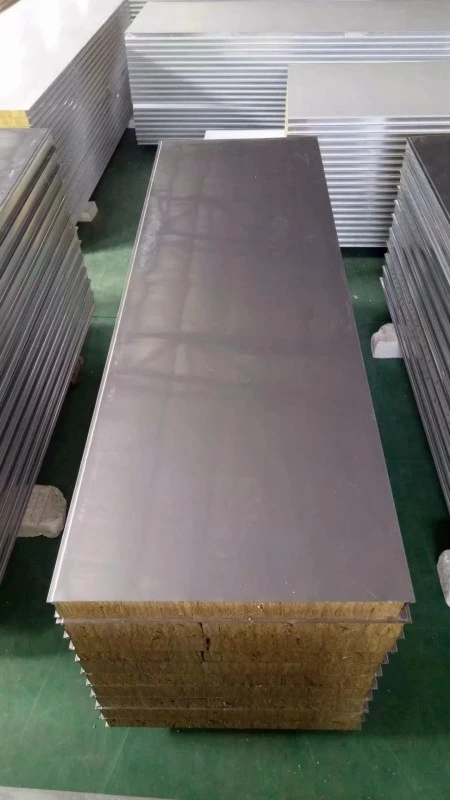

Panel z minerálnej vlny pre čisté priestory je doska so sendvičovou štruktúrou zložená z oceľových povrchov s farebným náterom pre čisté priestory (hrúbka 0,4 – 0,8 mm, s nehrdzavejúcou oceľou na požiadanie) a jadra z minerálnej vlny, ktoré sú spojené vysokopevnostným lepidlom.Stavebné materiály SENBOdodáva tieto panely ako súčasť svojho sortimentu krytov pre čisté priestory so zameraním na požiarnu bezpečnosť, tepelnú stabilitu a dlhodobú čistotu.
Jadro sa vyrába z prírodných rúd, ako je čadič a dolomit. Suroviny sa tavia pri teplotách nad 1450°C a následne sa spracúvajú štvorvalcovou odstredivou technológiou na nespojité vlákna s priemerom 4–7 μm. Spojivá a vodoodpudivé prostriedky sa pridávajú počas vytvrdzovania a tvarovania. Výsledné jadro má hustotu 100–140 kg/m³, tepelnú vodivosť ≤0,043 W/(m·K), vodoodpudivosť ≥98 % a koeficient kyslosti väčší ako 1,8.
Bežné hrúbky panelov sú 50 mm, 75 mm a 100 mm. Štandardné šírky sú 980 mm, 1150 mm a 1180 mm. Dĺžky stenových panelov sú do 6000 mm a dĺžky stropných panelov do 3000 mm. Neštandardné veľkosti je možné vyrobiť podľa požiadaviek projektu. Výrobok je v súlade s normou GB/T 23932-2009 pre izolačné sendvičové panely s kovovým povrchom a výkon spaľovania je testovaný podľa GB 8624-2012.
Kamenná vlna je anorganický vláknitý materiál klasifikovaný ako nehorľavý triedy A v súlade s GB 8624-2012. Za štandardných podmienok požiarnej skúšky neprispieva k šíreniu plameňa ani k tvorbe horiacich kvapiek. Limity požiarnej odolnosti pre rôzne konfigurácie panelov sú nasledovné: panel s hrúbkou 50 mm z čistej minerálnej vlny dosiahne aspoň 1 hodinu, panel s hrúbkou 100 mm dosiahne aspoň 2 hodiny a panel s hrúbkou 100 mm vystužený dvojitými doskami z oxidu horečnatého môže dosiahnuť až 4 hodiny.
Vlákno kamennej vlny vydrží nepretržité vystavenie teplotám až 750 °C bez výraznej degradácie a pri bežnom vystavení ohňu sa nevznieti. Vďaka týmto vlastnostiam sú panely z minerálnej vlny vhodné pre oblasti so zvýšeným rizikom požiaru, ako sú zóny farmaceutickej chemickej syntézy, oblasti injekčnej sterilizácie a vytvrdzovacie časti v dielňach na spájkovanie elektroniky.
Tepelná vodivosť jadra z minerálnej vlny sa pohybuje od 0,038 do 0,043 W/(m·K) za štandardných testovacích podmienok. Miera hydrofóbnosti aspoň 98 % pomáha udržiavať izolačný výkon v podmienkach konštantnej teploty a vlhkosti typických pre čisté priestory, čím sa znižuje strata tepla cez plášť a spotreba energie HVAC.
V prirodzených podmienkach je absorpcia vody ≤ 3 % a miera expanzie vlhkosti ≤ 0,4 %. Vďaka tejto rozmerovej stálosti sú panely vhodné do prostredia čistých priestorov s vlhkosťou pod 80 %, za predpokladu, že spoje sú správne utesnené.
Oceľový obklad s farebným povrchom je plochý a hladký, s toleranciou rovinnosti ≤0,5 mm. Spoje panelov sú tesné, čo znižuje hromadenie prachu a zjednodušuje bežné čistenie. Jadro z minerálnej vlny má prirodzené antimikrobiálne vlastnosti, ktoré pomáhajú inhibovať prežitie patogénov na povrchu panelu.
Výrobok neobsahuje azbest a formaldehyd, počas používania neuvoľňuje žiadne VOC a odoláva tvorbe plesní a prachu. Tieto vlastnosti viedli k tomu, že bol vybraný ako kľúčový obalový materiál pre verejné zdravotnícke pohotovostné zariadenia, ako sú provizórne nemocnice, kde sú hygienické normy obzvlášť prísne.
Panely sú prefabrikované a zostavené pomocou modulárneho prístupu, čím sa eliminuje potreba sekundárneho spracovania na mieste. Priemerná denná plocha inštalácie je 600–800 m², v závislosti od podmienok na mieste. Štandardizované zámkové spoje a voliteľná ochranná fólia aplikovaná počas výroby pomáhajú predchádzať poškodeniu náteru počas prepravy a inštalácie.
Nižšie uvedená tabuľka sumarizuje kľúčové parametre na základe štandardnej výroby a príslušných testovacích noriem. Skúšobné protokoly a certifikáty sú k dispozícii na vyžiadanie.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Poznámky / Štandardný základ |
|---|---|---|
| Materiál panelu | Oceľ s farebným povlakom / nehrdzavejúca oceľ v čistote | Hrúbka: 0,4–0,8 mm; rovinnosť: ≤0,5 mm |
| Materiál jadra | Kamenná vlna (čadičové vlákno) | Priemer vlákna: 4–7 μm; koeficient kyslosti: >1,8 |
| Hustota jadra | 100–140 kg/m³ | Vyššia hustota zlepšuje tuhosť a požiarnu odolnosť |
| Tepelná vodivosť | ≤0,043 W/(m·K) | Skúšobná metóda je k dispozícii na požiadanie |
| Hydrofóbnosť | ≥ 98 % | |
| Hrúbka panelu | 50 mm, 75 mm, 100 mm (prispôsobiteľné) | Pozrite si sprievodcu výberom nižšie |
| Šírka panelu | 980 mm, 1150 mm, 1180 mm (štandard) | Neštandardné veľkosti prispôsobiteľné |
| Požiarne hodnotenie | Trieda A (nehorľavé) | Na GB 8624-2012; k dispozícii skúšobná správa |
| Limit požiarnej odolnosti | 50 mm: >1 h; 100 mm: >2 h; 100 mm s MgO doskami: ≥4 h | Na základe štandardných požiarnych testov |
| Efektívnosť inštalácie | 600 – 800 m²/deň | |
| Platné normy | GB/T 23932-2009, GB 8624-2012 | K dispozícii dokumentácia o zhode |
Výber vhodnej hrúbky panelu závisí od požadovanej požiarnej odolnosti, tepelnej izolácie a rozpätia konštrukcie. Nasledujúce pokyny sú založené na bežných postupoch navrhovania čistých priestorov:
50 mm panely:Vhodné pre vnútorné priečky, kde je dostatočná požiarna odolnosť 1 hodina a požiadavky na tepelnú izoláciu sú mierne. Bežne sa používa na chodbách, šatniach a všeobecne čistých priestoroch.
75 mm panely:Vyvážená možnosť ponúkajúca zlepšenú tepelnú izoláciu a tuhosť. Často sa vyberá pre obvodové steny, oblasti s vyššou vlhkosťou alebo tam, kde sa vyžaduje 1-hodinová požiarna odolnosť s dodatočnou bezpečnostnou rezervou.
100 mm panely:Odporúča sa pre aplikácie vyžadujúce 2-hodinovú požiarnu odolnosť alebo tam, kde je potrebná maximálna tepelná izolácia a tuhosť konštrukcie. Používa sa aj pre stropy s väčším rozpätím alebo v zónach s vysokou teplotou.
Pre projekty vyžadujúce požiarnu odolnosť do 4 hodín je k dispozícii 100 mm panel s dvojitou výstužou z oxidu horečnatého.
Pri výbere materiálu krytu môže nasledujúce porovnanie pomôcť pri hodnotení minerálnej vlny oproti iným bežným materiálom jadra.
| Faktor | Rocková vlna | EPS | PU |
|---|---|---|---|
| Požiarne hodnotenie | Nehorľavá trieda A | Horľavé (žiadne hodnotenie, pokiaľ nie je ošetrené) | Horľavé (B2 alebo B1 s prísadami) |
| Tepelná vodivosť | ≤0,043 W/(m·K) | ~0,038 W/(m·K) | 0,022 – 0,028 W/(m·K) |
| Teplotná odolnosť | Do 750°C nepretržite | Nízka (max ~80 °C) | Stredná (max ~120 °C) |
| Odolnosť proti vlhkosti | Hydrofóbne (≥98 %) | Uzavretá bunka, nízka absorpcia | Uzavretá bunka, nízka absorpcia |
| Vhodnosť čistých priestorov | Vysoká (nízka prašnosť, antimikrobiálne) | Obmedzené (možná tvorba prachu) | Dobrý (hladký povrch) |
| Typická aplikácia | Protipožiarne čisté priestory, zóny s vysokou teplotou | Lacné všeobecné kryty | Skladovanie v chlade, vysoké nároky na izoláciu |
Toto porovnanie slúži ako všeobecné usmernenie. Konečný výber by mal vychádzať z požiadaviek na požiarnu bezpečnosť, tepelné a rozpočtové požiadavky špecifické pre daný projekt.
1.Systémy čistých krytov s vysokou požiarnou odolnosťou pre zóny biofarmaceutickej chemickej syntézy, extrakčné dielne TCM a oblasti injekčnej sterilizácie.
2.Vytvrdzovacie zóny v dielňach na balenie elektronických súčiastok a čipov, ako aj obvodové priečky v dielňach na spájkovanie dosiek plošných spojov.
3.Krycie systémy pre lekárske čisté priestory, ako sú nemocničné operačné sály, oddelenia JIS a mobilné kabínkové nemocnice.
4.Čisté dielne vyžadujúce nízku tvorbu prachu a ľahké čistenie, ako sú chladiarne na tepelné spracovanie potravín a oblasti balenia po sterilizácii.
5.Stredne až vysokoteplotné čisté prostredia, vrátane čistých zón okolo vysokoteplotných spekacích pecí pre fotovoltaické články a čistých žíhacích dielní na hlboké spracovanie skla.
Panely z minerálnej vlny sú nehorľavé triedy A, zatiaľ čo panely EPS sú horľavé a zvyčajne nemajú žiadnu horľavosť, pokiaľ nie sú ošetrené retardérmi horenia. Pre všetky čisté priestory s požiadavkami na požiarnu odolnosť je bezpečnejšou voľbou minerálna vlna. EPS sa môže brať do úvahy len v oblastiach, kde požiarne predpisy povoľujú horľavé materiály.
Pre stenové panely je bežná hustota jadra 100–120 kg/m³. Vyššie hustoty (až 140 kg/m³) môžu zlepšiť tuhosť a požiarnu odolnosť, ale aj zvýšiť hmotnosť. Vhodná hustota závisí od hrúbky panelu, rozpätia a konštrukčných požiadaviek. Náš technický tím vám môže pomôcť s výberom.
áno. Jadro z minerálnej vlny odoláva nepretržitým teplotám až do 750 °C, vďaka čomu je vhodné pre oblasti v blízkosti zariadení s vysokou teplotou, ako sú spekacie pece alebo sterilizačné autoklávy. Oceľové obklady a lepidlá však majú nižšie teplotné limity, takže panel by nemal byť vystavený priamemu plameňu alebo nadmernému teplu bez dodatočnej ochrany.
V prostrediach s vysokou vlhkosťou by mali byť spoje utesnené neutrálnym antimikrobiálnym tmelom kompatibilným s náterom panelu. Tesniaci tmel by sa mal nanášať nepretržite pozdĺž spoja pero-drážka a všetky medzery by sa mali vyplniť pred konečnou úpravou. Odporúča sa pravidelná kontrola integrity tmelu.
Môžeme poskytnúť správy o testoch výkonu spaľovania (GB 8624-2012), tepelnej vodivosti a ďalších relevantných parametrov. K dispozícii sú aj materiálové certifikáty pre oceľové obklady a jadro z minerálnej vlny. Obráťte sa na náš obchodný tím s vašimi špecifickými požiadavkami na dokumentáciu.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcom panelov pre čisté priestory z minerálnej vlny, hliníkových doplnkov pre čisté priestory, dverí do čistých priestorov a iných výrobkov z kovových obalov. Naša výrobná základňa sa nachádza v zóne hospodárskeho rozvoja Jinghai, Tianjin, Čína, vybavená automatizovanými výrobnými linkami a štvorstupňovým procesom kontroly kvality. Viac informácií o našej továrni, certifikáciách, testovacích možnostiach a projektových referenciách nájdete na našej stránkeO násstránku respkontaktujte náš inžiniersky tím.
