Hliníkové príslušenstvo pre čisté priestory

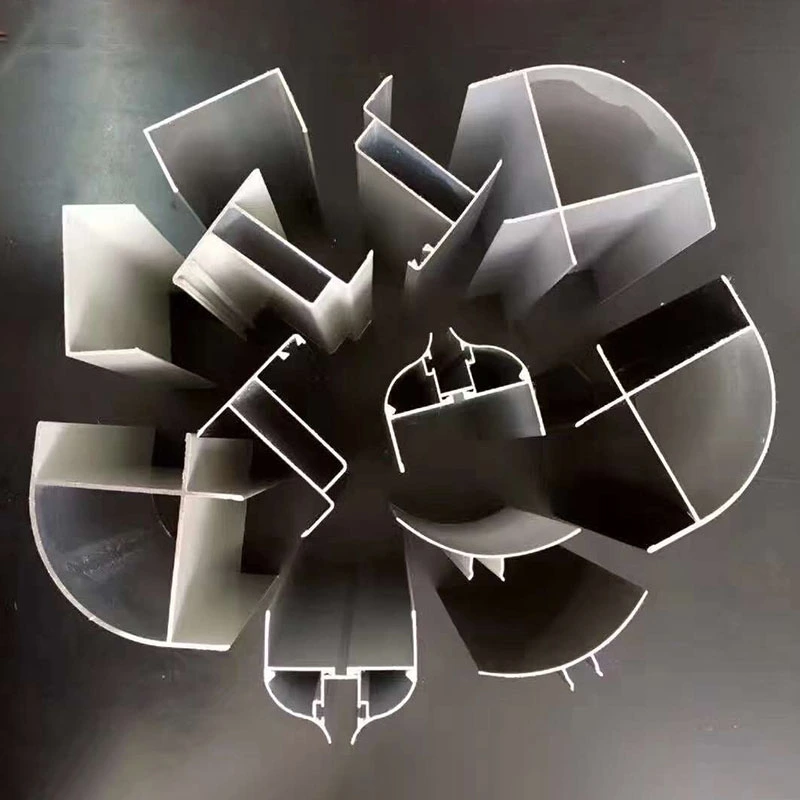

Hliníkové príslušenstvo pre čisté priestory, tiež známe ako hliníkové profily pre čisté priestory, sú špecializované komponenty určené pre systémy uzavretia v kontrolovanom prostredí.Stavebné materiály SENBOdodáva tieto profily ako súčasť svojho sortimentu panelov a príslušenstva pre čisté priestory so zameraním na rozmerovú presnosť, čistotu povrchu a modulárnu kompatibilitu.

Profily sú vyrobené zo zliatiny hliníka, horčíka a kremíka 6063-T5 pomocou vysokoteplotnej extrúzie. Povrchové úpravy zahŕňajú eloxovanie, elektroforetické lakovanie a práškové lakovanie, pričom každý z nich je vybraný pre odolnosť proti korózii a hladkú povrchovú úpravu netvoriacu prach. Štandardná dĺžka profilu je 6 metrov na kus, s vlastným rezaním a neštandardnými špecifikáciami.

Funkčne zahŕňa produktový rad štyri hlavné kategórie: rámové spojovacie profily (I-profily, H-profily, T-profily), tesniace a ukončovacie profily (U-kanály, uhlové profily, vnútorné a vonkajšie zaoblené profily), dverné a okenné profily (zárubne, profily dverných krídel, okenné rámy) a stropné závesné profily (FFU kýly, T-závesné trámy presklené nosníky).

Materiál a povrchová úprava

Základným materiálom je hliníková zliatina 6063-T5, ktorá ponúka dobrú rovnováhu medzi pevnosťou, húževnatosťou a odolnosťou proti korózii. Pevnosť v ťahu sa pohybuje od 150 do 350 MPa. Eloxovanie vytvára tvrdý povrch odolný voči opotrebovaniu, ktorý sa ľahko čistí a nepúšťa častice. Práškové lakovanie poskytuje trvanlivý povrch dostupný v širokej škále farieb, zatiaľ čo elektroforetické lakovanie ponúka rovnomerné pokrytie aj na zložitých profiloch.

Všetky povrchové úpravy sú navrhnuté tak, aby spĺňali požiadavky čistých priestorov na nízku tvorbu častíc a odolnosť voči bežným dezinfekčným prostriedkom. Samotná hliníková zliatina je netoxická, bez zápachu a odolná voči vlhkosti a rastu plesní, čo sa preukázalo dlhodobým používaním v čistých priestoroch elektronického, farmaceutického a potravinárskeho priemyslu.

Rozmerové štandardy a sortiment

Nasledujúca tabuľka zostavená z priemyselných noriem a údajov o produktoch dodávateľov uvádza reprezentatívne špecifikácie pre bežné kategórie profilov.

Výkon v reálnych inštaláciách

1. Modulárna kompatibilita a rozmerová tolerancia

Hliníkové príslušenstvo pre čisté priestory je navrhnuté podľa modulárneho konceptu s univerzálnymi špecifikáciami, ako sú série 40, 50 a 75. Šírka spojovacích drážok a rozstupy otvorov zodpovedajú priemyselným štandardným rozmerom a tolerancie šírky štrbín sa zvyčajne riadia v rozmedzí ±0,2 mm. To zaisťuje rýchlu a tesnú montáž medzi rôznymi komponentmi. Overenie montáže vo výrobnom závode zahŕňa kontrolu tesnosti spojov, rozmerovej koordinácie a kompatibility tesniacich konštrukcií tak, aby profily po inštalácii neprekážali alebo sa nevyrovnali.

2. Dizajn polomeru pre čistenie

V prostrediach s prísnymi požiadavkami na čistotu, ako sú čisté priestory pre polovodiče a farmaceutické dielne GMP, sú spoje medzi stenou a stenou od steny k stropu ukončené krytom z hliníkovej zliatiny s polomerom 50 mm (R50). Zakrivený profil eliminuje 90-stupňové uhly, čo znižuje hromadenie prachu a zjednodušuje čistenie a dezinfekciu. Hladký prechod tiež minimalizuje turbulencie prúdenia vzduchu, čím pomáha zachovať jednosmerné laminárne prúdenie vzduchu v kritických zónach. Rohové komponenty sú pripevnené k stenovým panelom pomocou slepých nitov, čo umožňuje rýchlu inštaláciu bez kontaminácie časticami spojenej so zváraním.

3. Mriežkový stropný systém pre podporu FFU

Rám mriežky FFU (Fan Filter Unit) je primárnou konštrukčnou podporou pre stropný systém čistých priestorov. Používa vysokopevnostné profily z hliníkovej zliatiny v tvare T montované so štandardizovanými konektormi (dvojcestné, trojcestné, štvorcestné atď.). Zliatina 6063-T5 udržuje systém ľahký, ale pevný a prierez profilu obsahuje vyhradené kanály na vedenie siete. Konektory sú galvanizované pre odolnosť proti korózii. Štandardné mriežkové moduly majú vnútorný otvor 1180×580 mm, čo zodpovedá požiadavkám na inštaláciu FFU.

Závesný systém zahŕňa 30% bezpečnostnú rezervu pre nosnosť. Rozstup závesov sa udržiava v rozmedzí 1 200 mm a vyrovnávanie rámu sa udržiava v tolerancii menšej ako 1 mm na meter. V porovnaní s tradičnými zváranými rámami tento predmontovaný prístup skracuje čas výstavby o viac ako 30 % a zlepšuje následnú efektivitu údržby o 50 %.

4. Čistota povrchu a výkon tesnenia

Po eloxovaní alebo práškovom lakovaní sú povrchy týchto profilov hladké, bez otrepov a odolné voči priľnutiu prachu. Vopred vytvorené drážky umožňujú inštaláciu nekovových komponentov, ako sú tesniace pásy, PVC uzávery a plastové chrániče rohov, ktoré zvyšujú prachotesnosť a vzduchotesnosť. Samotný materiál z hliníkovej zliatiny je netoxický, bez zápachu, odolný voči korózii a vlhkosti, s osvedčeným dlhodobým výkonom v prostredí čistých priestorov vo viacerých odvetviach.

Funkčné charakteristiky

1. Spoľahlivé vlastnosti materiálu.Hliníková zliatina 6063-T5 poskytuje jednotnú štruktúru a pevnosť v ťahu 150–350 MPa. Projektovaná životnosť je minimálne 15 rokov za normálnych podmienok čistých priestorov.

2. Presné tolerancie pre pevnú montáž.Tolerancia šírky drážky je udržiavaná v rozmedzí ±0,2 mm. Modulárny dizajn a štandardizované rozhrania zaisťujú tesné prispôsobenie sa doplnkovým materiálom, ako sú panely pre čisté priestory a tesniace pásy.

3. Hladký povrch negenerujúci prach.Povrchové úpravy vrátane eloxovania, elektroforézy a práškového lakovania vytvárajú hladký, neporézny povrch, ktorý je odolný voči korózii a ľahko sa čistí. To spĺňa požiadavky čistých priestorov na nízke uvoľňovanie častíc.

4. Komplexný sortiment.Séria zahŕňa profily kanálov, uhlové profily, zaoblené rohové profily, rámy dverí a okien a mriežkové systémy FFU. Na požiadanie je možné vyrobiť vlastné rozmery a špeciálne tvary.

5. Modulárna montáž a opätovné použitie.Profily sa montujú pomocou skrutkových spojov a nitov, čím sa eliminuje potreba zvárania. To umožňuje rýchlu inštaláciu, demontáž a opätovné použitie, keď sú potrebné zmeny rozloženia.

Poznámky k inštalácii a kompatibilite

Pre pripojenie nástenných panelov:Profily nosníkov I a H sa používajú ako medziľahlé spojky medzi panelmi. Pred inštaláciou skontrolujte, či sa šírka profilovej drážky zhoduje s hrúbkou hrany panelu. Upevňovacie prvky dotiahnite rovnomerne, aby ste sa vyhli medzerám.

Pre rohovú úpravu:Použite profily s polomerom R50 alebo väčším na spojoch od steny k stene a steny k stropu, aby ste eliminovali zachytávanie prachu. Na skrutky sa odporúčajú slepé nity pre čistejší vzhľad a zníženú kontamináciu časticami.

Pre mriežkové stropy FFU:Uistite sa, že rozstup závesov nepresahuje 1200 mm a že rám je vyrovnaný s presnosťou 1 mm na meter. Otvor mriežky 1180 × 580 mm je štandardom pre moduly FFU, ale je možné prispôsobiť vlastné veľkosti.

Pre rámy dverí a okien:Vyberte profily, ktoré zodpovedajú hrúbke panelov v čistých priestoroch. Overte, či je tesniaca drážka kompatibilná s určeným tesnením alebo tesniacou hmotou. Po inštalácii skontrolujte, či dvere alebo okno fungujú hladko bez viazania.

Kde sa tieto profily používajú

1.Elektronické a polovodičové čisté priestory: pripojenie a upevnenie pre stenové panely a stropy, ako aj mriežkové stropné systémy FFU.

2.Biofarmaceutické zariadenia GMP: R50 zaoblené rohové profily na utesnenie vnútorných a vonkajších rohov, čím sa eliminujú mŕtve zóny zachytávajúce prach.

3.Operačné sály nemocníc a oddelenia JIS: montáž rámov dverí a okien a vzduchotesné tesnenia.

4.Čisté priestory na spracovanie potravín: pripojenie panelov čistých priestorov, tesnenie podlahových kanálov a inštalácia stropnej mriežky.

5.Laboratórne čisté zóny: montáž konštrukcie, integrácia inžinierskych sietí a tesnenie.

Často kladené otázky

1. Aká povrchová úprava sa odporúča pre farmaceutické čisté priestory?

Pre farmaceutické zariadenia GMP sa bežne používajú eloxované alebo práškovo lakované povrchové úpravy, pretože sú neporézne, ľahko sa čistia a sú odolné voči bežným dezinfekčným prostriedkom. Elektroforetický náter môže byť špecifikovaný pre profily so zložitými tvarmi, kde je nevyhnutné rovnomerné pokrytie.

2. Ako sa inštalujú polomerové rohové profily bez zvárania?

Zaoblené rohové profily sa zvyčajne upevňujú pomocou slepých nitov. Táto metóda poskytuje bezpečné spojenie a zároveň zabraňuje teplu, výparom a kontaminácii časticami spojenými so zváraním. Nity sú inštalované zvnútra a zanechávajú hladký vonkajší povrch, ktorý sa ľahko čistí.

3. Je možné dodať vlastné dĺžky profilu?

áno. Štandardná dĺžka je 6 metrov, ale profily je možné rezať na špecifikované dĺžky vo výrobe. Neštandardné prierezy môžu byť vyrobené aj pomocou vlastných vytláčacích nástrojov, s výhradou minimálneho množstva objednávky a dodacej lehoty.

4. Ako zabezpečím kompatibilitu medzi hliníkovými profilmi a panelmi pre čisté priestory?

Väčšina výrobcov panelov pre čisté priestory navrhuje svoje panely tak, aby zodpovedali priemyselným štandardným šírkam profilových štrbín. Pred objednaním sa uistite, že hrúbka hrany panelu a šírka drážky profilu sú kompatibilné. Náš technický tím môže poskytnúť rozmerové výkresy a vzorky na overenie.

5. Aká je nosnosť stropného roštového systému FFU?

Mriežkový systém FFU je navrhnutý s 30% bezpečnostnou rezervou nad očakávané zaťaženie, ktoré zahŕňa hmotnosť jednotiek FFU, stropných panelov a akékoľvek prevádzkové zaťaženie. Rozstup závesov je dodržaný v rámci 1200 mm, aby sa zaťaženie rovnomerne rozložilo. Pre špecifické výpočty zaťaženia poskytnite nášmu technickému tímu hmotnosť FFU a konfiguráciu stropu.
