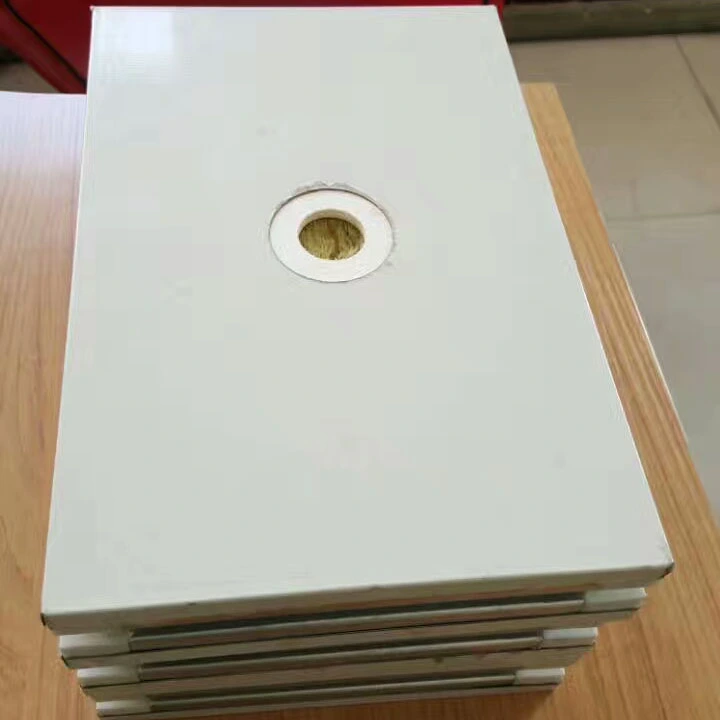

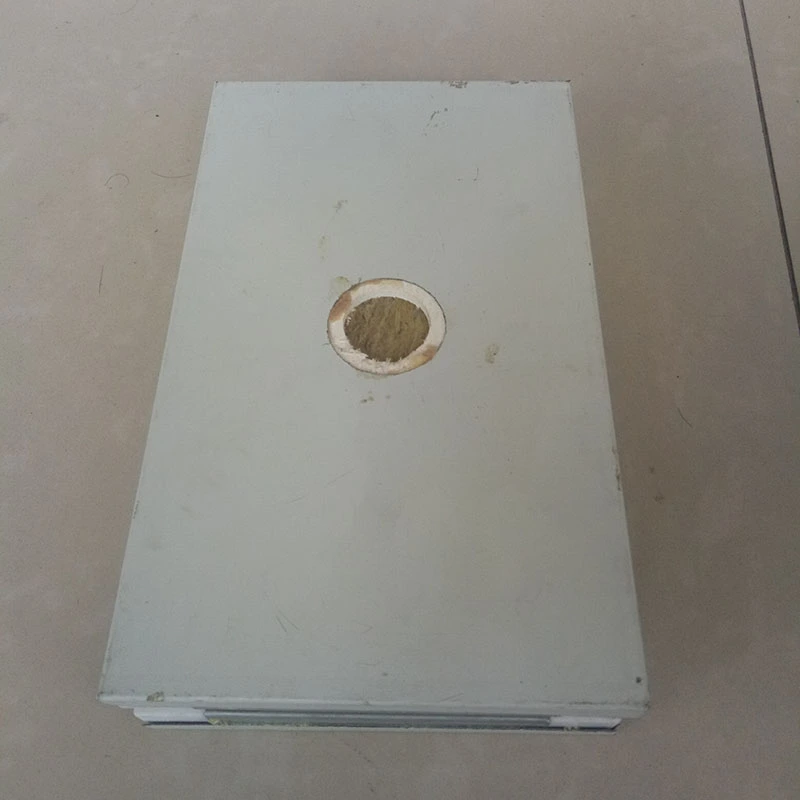

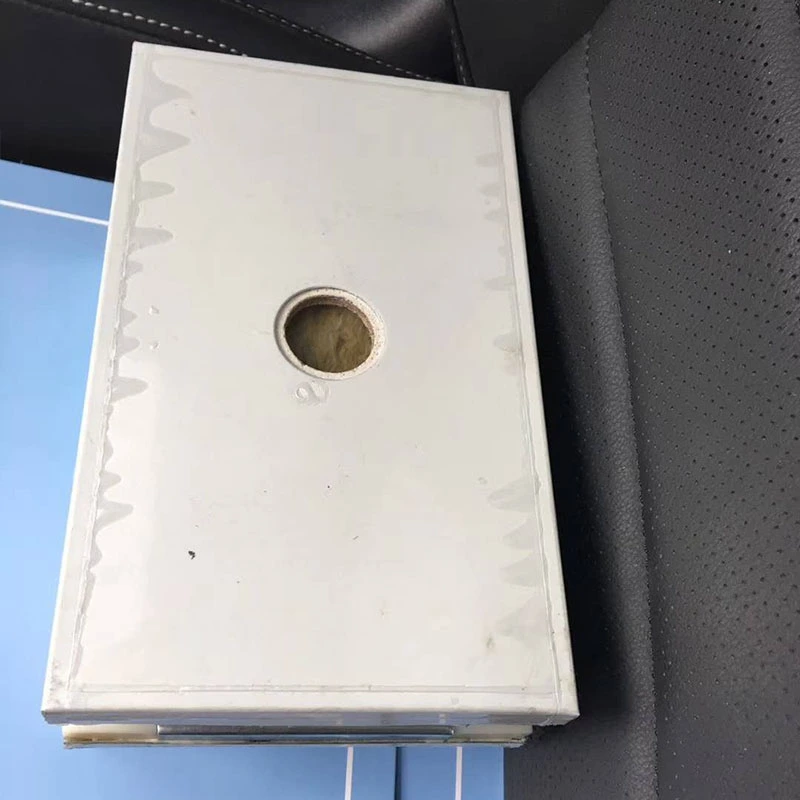

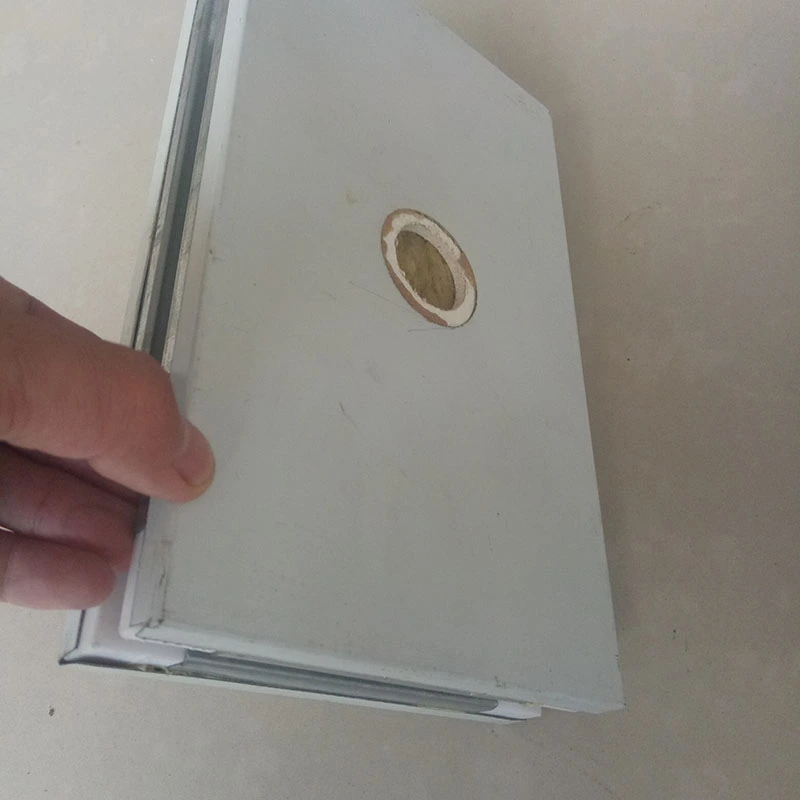

Ručne vyrábané panely pre čisté priestory, tiež známe ako ručne vyrábané kompozitné panely, sú obalové materiály vyrábané ručnou montážou vnútorného rámu a nie kontinuálnym spracovaním na výrobnej linke.Stavebné materiály SENBOdodáva tieto panely pre projekty v čistých priestoroch, ktoré vyžadujú vysokú rozmerovú presnosť, rovinnosť povrchu a tesné tesnenie spojov.

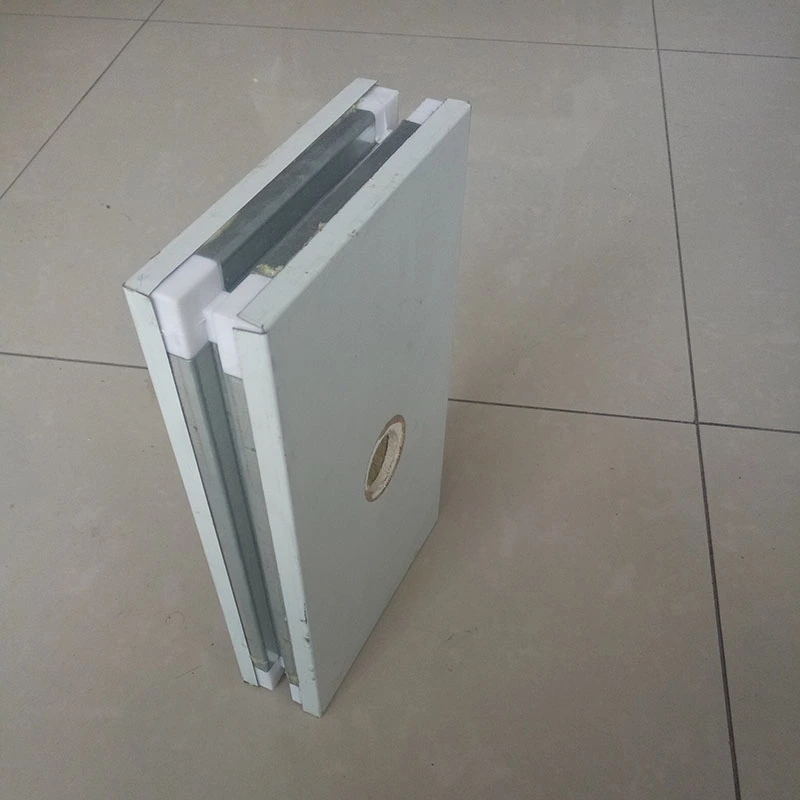

Panely sa vyznačujú kompozitnou sendvičovou štruktúrou s obojstranne farebne potiahnutými oceľovými obkladmi pre čisté priestory (hrúbka 0,4–0,8 mm, s nehrdzavejúcou oceľou na požiadanie) a funkčným materiálom jadra. Obvod je utesnený rámom z pozinkovanej ocele. Kľúčovým rozdielom od strojovo vyrábaných panelov je ručný proces montáže, ktorý umožňuje prísnejšiu kontrolu nad zarovnaním rámu a spojením. Vďaka tomu sú panely vhodné najmä do prostredia s prísnymi požiadavkami na vzduchotesnosť a estetické požiadavky.
K dispozícii je niekoľko základných možností, z ktorých každá je vybraná pre inú požiarnu triedu, silu a rozpočtové požiadavky.
Kompozitné jadro minerálnej vlny/sklo-horčíka (MGO):Používa hydrofóbnu minerálnu vlnu (hustota 100–140 kg/m³, tepelná vodivosť ≤0,043 W/(m·K), hydrofóbnosť ≥98 %) jednostranne alebo obojstranne laminovanú sklo-horčíkovými doskami. Obojstranná konfigurácia MGO ponúka najvyššiu požiarnu odolnosť.
Jadro oxysulfátu horečnatého (MOS):Má požiarnu odolnosť triedy A1, nasiakavosť ≤ 0,8 % a odolnosť voči vysokým teplotám presahujúcim 1200 °C. Kombinuje požiarnu odolnosť a odolnosť proti vlhkosti s ľahkým profilom.
Jadro z kremičitej horniny (upravená kamenná vlna):Hustota je približne 80 kg/m³, s triedou horenia A a teplotou požiarnej odolnosti presahujúcou 1000 °C.
Papierové alebo hliníkové plástové jadro:Ľahký a vysoko pevný, vhodný pre aplikácie s obmedzením vlastnej hmotnosti alebo náročnými požiadavkami na rovinnosť povrchu.
Možnosti hrúbky panelov zahŕňajú 50 mm, 75 mm a 100 mm s možnosťou prispôsobenia od 30 mm do 200 mm. Štandardné šírky sú 980 mm a 1180 mm, neštandardné šírky je možné vyrobiť na požiadanie. Dĺžky stenových panelov dosahujú až 6000 mm, zatiaľ čo dĺžky stropných panelov sú obmedzené na 3000 mm.

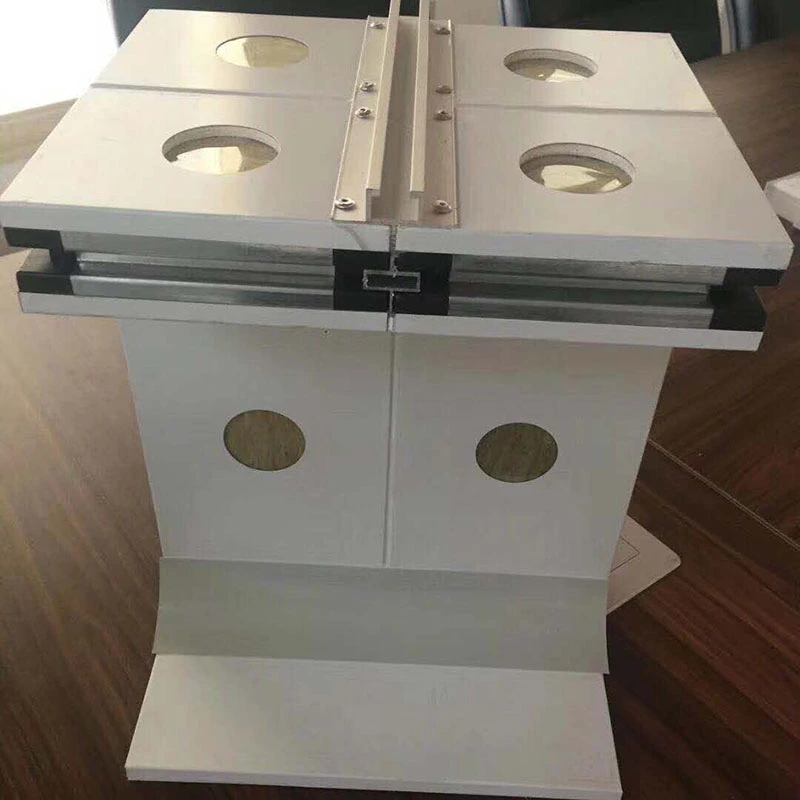

Metódy pripojenia zahŕňajú konfiguráciu H-profil, pero-drážka, prepletenie a konfigurácie spoja „tri samice-jeden-samec“. Výber závisí od poradia inštalácie, požiadaviek na tesnenie a od toho, či sa predpokladá budúca demontáž.
Produkt je v súlade s GB/T 23932-2009 (kovové tepelnoizolačné sendvičové panely pre budovy) a JC/T 2761-2023 (technické požiadavky na čistiaci výkon dekoratívnych panelov s čistiacimi funkciami).
Požiarna bezpečnosť je kľúčovým faktorom v technike čistých priestorov. V závislosti od materiálu jadra môže výkon spaľovania dosiahnuť triedu A alebo triedu A1. Limity požiarnej odolnosti sa líšia podľa konfigurácie: 50 mm panely s jednou vrstvou MGO a minerálnou vlnou dosahujú aspoň 1 hodinu; 50 mm panely s dvojitými vrstvami MGO dosahujú minimálne 2 hodiny; a 100 mm panely s dvojitými vrstvami MGO dosahujú minimálne 4 hodiny. Panely z oxysulfátu horečnatého odolávajú vysokým teplotám presahujúcim 1200 °C bez toho, aby uvoľňovali toxický dym.
Pre projekt Yantai New Era Health Industry New Park (celková investícia 2 miliardy RMB, pokrývajúci 278 300 m²) boli vybrané ručne vyrobené panely z minerálnej vlny MGO pre dielňu na výrobu zdravotných doplnkov, dennú dielňu chemickej výroby a R&D/testovacie centrum. Celková aplikačná plocha bola približne 26 000 m². Projekt využíval 0,8 mm galvanizované oceľové oblúkové rámovanie a špecializované rohové systémy. Projektová dokumentácia a fotografie sú k dispozícii na vyžiadanie.
Kompozitná výstužná vrstva MGO a obvodový rám z pozinkovanej ocele dodávajú týmto panelom vyššiu ohybovú nosnosť a odolnosť proti nárazu ako strojovo vyrábané panely. Testovanie ukazuje ohybovú kapacitu najmenej 0,5 kN/m² pre stenové panely a 1,2 kN/m² pre stropné panely, merané pri priehybe L₀/250.
Rovinnosť povrchu je udržiavaná na úrovni 0,5 mm alebo lepšej, čo podporuje prísne požiadavky na konečnú úpravu konštrukcie čistých priestorov a pomáha panelom zostať ploché počas dlhodobého používania.
Hustý kovový obklad a hydrofóbne jadro z minerálnej vlny (vodoodpudivosť ≥ 98 %) chránia panely pred absorpciou vlhkosti a rastom plesní v prostredí s vysokou vlhkosťou čistých priestorov. Jadro oxysulfátu horečnatého má mieru absorpcie vody 0,8 % alebo menej a nevykazuje žiadnu deformáciu po ôsmich hodinách ponorenia do vody. Kompozitná vrstva MGO dodáva ďalšiu odolnosť proti vlhkosti a má prirodzené antimikrobiálne vlastnosti.
Tepelná vodivosť jadra z minerálnej vlny sa pohybuje od 0,035 do 0,043 W/(m·K), v závislosti od konkrétneho typu jadra. Hydrofóbna úprava pomáha udržiavať stabilný izolačný výkon v podmienkach konštantnej teploty a vlhkosti, čím znižuje spotrebu energie HVAC.
Ručne zostavená konštrukcia umožňuje jednotlivé panely odstrániť a znova nainštalovať bez poškodenia. To je užitočné, keď je potrebné premiestniť zariadenie, upraviť procesy alebo je potrebná priestorová rekonfigurácia po počiatočnej výstavbe. Panely môžu byť tiež prispôsobené pomocou zakrivených rohov, zabudovaných potrubí, vopred vyrezaných otvorov a integrovaných okien, čo znižuje sekundárne spracovanie na mieste a pomáha udržiavať celkový vzhľad systému čistých priestorov.
Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných skúšobných noriem. Skúšobné správy sú k dispozícii na vyžiadanie.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Poznámky / Štandardný základ |
|---|---|---|
| Materiál panelu | Oceľ s farebným povlakom v čistote / nehrdzavejúca oceľ / pozinkovaná oceľ | Hrúbka: 0,3–0,8 mm; obojstranné prispôsobenie |
| Typ materiálu jadra | Kamenná vlna, kamenná vlna single/double MGO, MOS, kremičitý kameň, plást | Vybrané na základe požiarnych a pevnostných požiadaviek |
| Hustota jadra (kamenná vlna) | 80-140 kg/m³ | Hydrofóbnosť: ≥98% |
| Tepelná vodivosť | 0,035 – 0,043 W/(m·K) | Závisí od typu jadra |
| Hrúbka panelu | 50/75/100 mm (prispôsobiteľné: 30–200 mm) | |
| Šírka panelu | 980 mm, 1180 mm (štandard) | Dostupné neštandardné veľkosti |
| Dĺžka nástenného panelu | ≤ 6000 mm | |
| Dĺžka stropného panelu | ≤ 3000 mm | |
| Výkon spaľovania | Trieda A / A1 (nehorľavé) | Testované podľa GB 8624-2012 |
| Limit požiarnej odolnosti | Jeden MGO 50 mm: >1 h; dvojitý MGO 50 mm: ≥2 h; dvojité MGO 100 mm: ≥4 h | Na základe štandardných požiarnych testov |
| Kapacita ohybu nástenného panelu | ≥0,5 kN/m² | Pri výchylke L₀/250 |
| Ohybová kapacita stropného panelu | ≥1,2 kN/m² | Pri výchylke L₀/250 |
| Absorpcia vody (MOS jadro) | ≤ 0,8 % | Žiadna deformácia po 8 hodinách ponorenia |
| Výkonné štandardy | GB/T 23932-2009, GB 8624-2012, JC/T 2761-2023 | K dispozícii dokumentácia o zhode |
Pre farmaceutické dielne GMP a linky na výrobu vakcín:Panely z minerálnej vlny Double-MGO s hrúbkou 100 mm sú často špecifikované pre požiarne zóny, kde sa vyžaduje 4-hodinová odolnosť. Potvrďte, že materiál jadra a obklad spĺňajú požiadavky projektu na čistenie a dezinfekciu.
Pre čisté priestory elektroniky a polovodičov:Ľahké jadrá, ako je hliníková voština, možno zvážiť tam, kde je problémom vlastná hmotnosť. Overte, či rovinnosť panelu spĺňa požiadavky na rovnomernosť laminárneho prúdenia vzduchu.
Pre oblasti spracovania potravín s vysokou vlhkosťou:MOS jadrá ponúkajú nízku absorpciu vody a prirodzené antimikrobiálne vlastnosti. V oblastiach s častým umývaním kombinujte s obkladmi z nehrdzavejúcej ocele.
Pre priestory, ktoré možno prekonfigurovať:Vyberte si spôsob pripojenia, ktorý podporuje demontovateľnosť, ako napríklad H-profil alebo zámkové spoje. To znižuje budúce náklady na renováciu a minimalizuje prestoje pri zmenách dispozície.
1.Vysoko požiarne bezpečné kryty čistých priestorov pre biofarmaceutické dielne GMP, linky na výrobu vakcín a biologické laboratóriá.
2.Operačné sály nemocníc, oddelenia JIS a farmaceutické výskumné a vývojové laboratóriá.
3.Čisté priestory pre elektroniku a polovodiče, závody na výrobu čipov a dielne na presné prístroje.
4.Kryty pre čisté priestory na spracovanie potravín, zariadenia na výrobu mlieka a centrálne kuchyne.
5.Čisté priestory na výrobu nových energetických lítiových batérií a výrobu fotovoltaických modulov.
Ručne vyrobené panely ponúkajú prísnejšiu kontrolu nad zarovnaním vnútorného rámu a prispôsobením spoja, čo vedie k lepšej rovinnosti povrchu a celkovej tuhosti. Často sú špecifikované pre špičkové čisté priestory, kde sú vzduchotesnosť a nosnosť kritické. Strojovo vyrábané panely sú ekonomickejšie a môžu postačovať pre štandardné aplikácie.
Pre 4-hodinovú požiarnu odolnosť je odporúčaná konfigurácia 100 mm hrubý panel s obojstrannými doskami z oxidu horečnatého a jadrom z minerálnej vlny. Toto bolo testované do 4-hodinového limitu. Potvrďte s inžinierom požiarnej bezpečnosti projektu, že špecifikovaná zostava spĺňa požiadavky miestnych predpisov.
áno. Demontovateľný dizajn umožňuje jednotlivé panely odstrániť a znova nainštalovať bez poškodenia. To je užitočné najmä v čistých priestoroch, kde sa mení usporiadanie zariadení alebo kde sa plánuje budúce rozšírenie. Výber spôsobu pripojenia ovplyvňuje jednoduchosť demontáže.
Obe jadrá sú odolné voči vlhkosti. MOS jadrá majú mieru absorpcie vody 0,8% alebo menej a nedeformujú sa po dlhšom ponorení. Jadrá z minerálnej vlny sa spoliehajú na hydrofóbnu úpravu, aby sa dosiahla miera vodoodpudivosti najmenej 98 %. Pre extrémne vlhké prostredie môže byť lepšou voľbou MOS; pre väčšinu aplikácií v čistých priestoroch funguje každé jadro dobre, keď je správne utesnené.
Prispôsobenie zahŕňa neštandardné hrúbky (30–200 mm), špeciálne šírky, zakrivené rohy, zabudované vedenia, vopred vyrezané otvory a integrované okná. Tieto možnosti pomáhajú znížiť sekundárne spracovanie na mieste a zachovať vizuálnu konzistenciu čistej miestnosti. Zákazkové objednávky podliehajú minimálnym množstvám a predĺženým dodacím lehotám.
