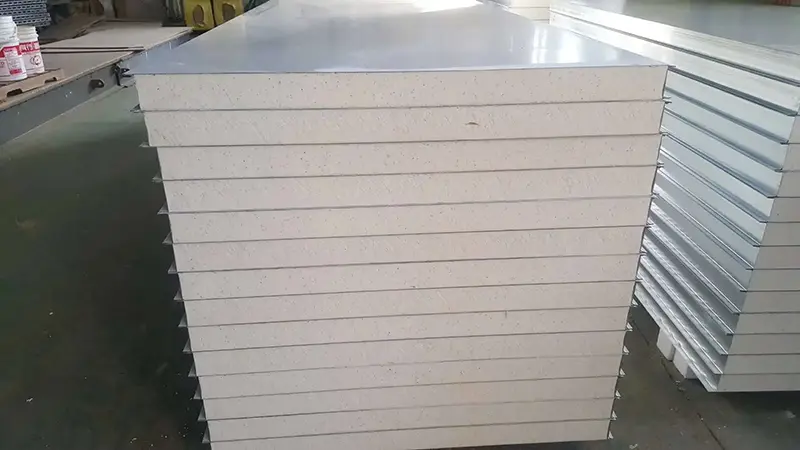

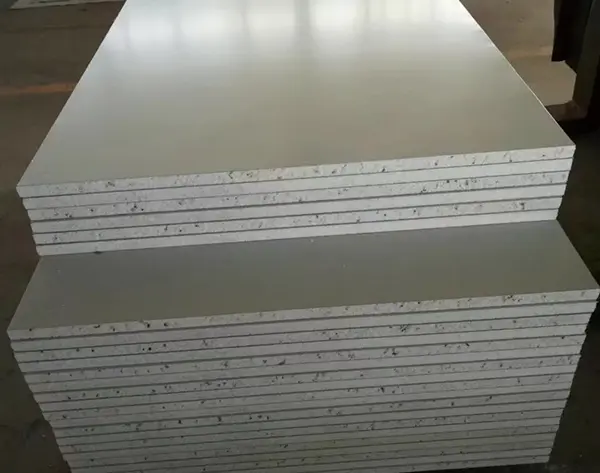

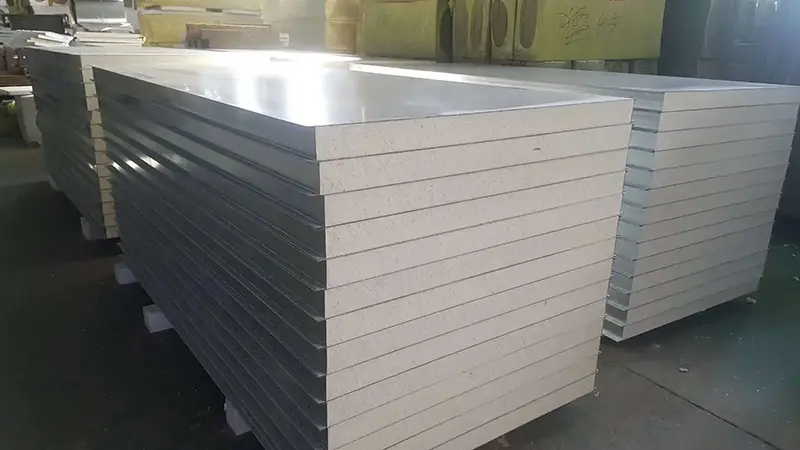

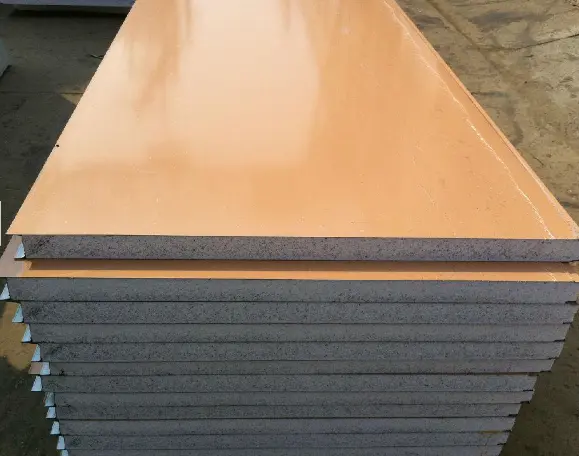

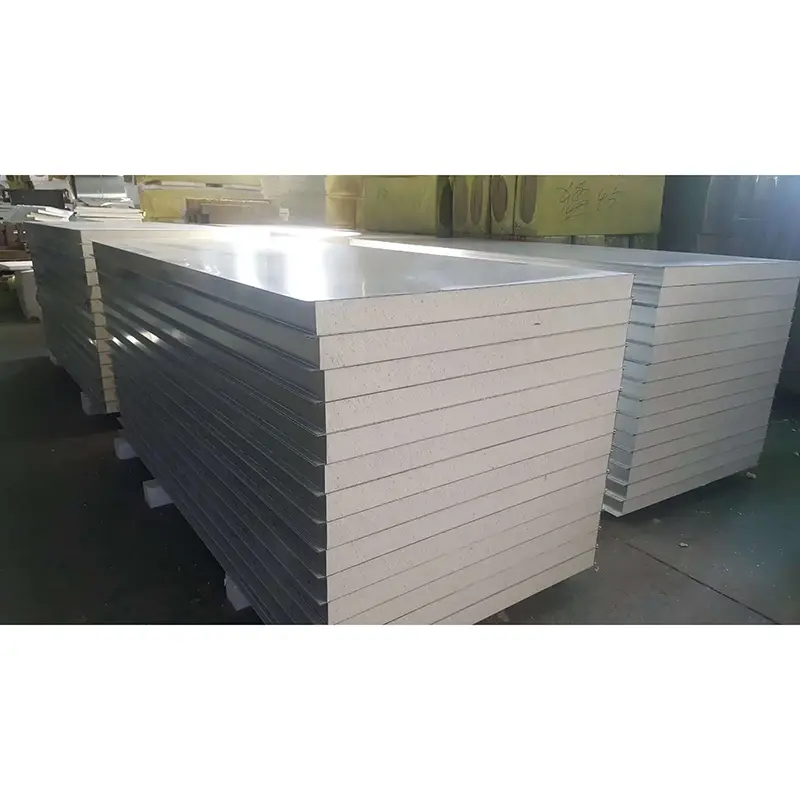

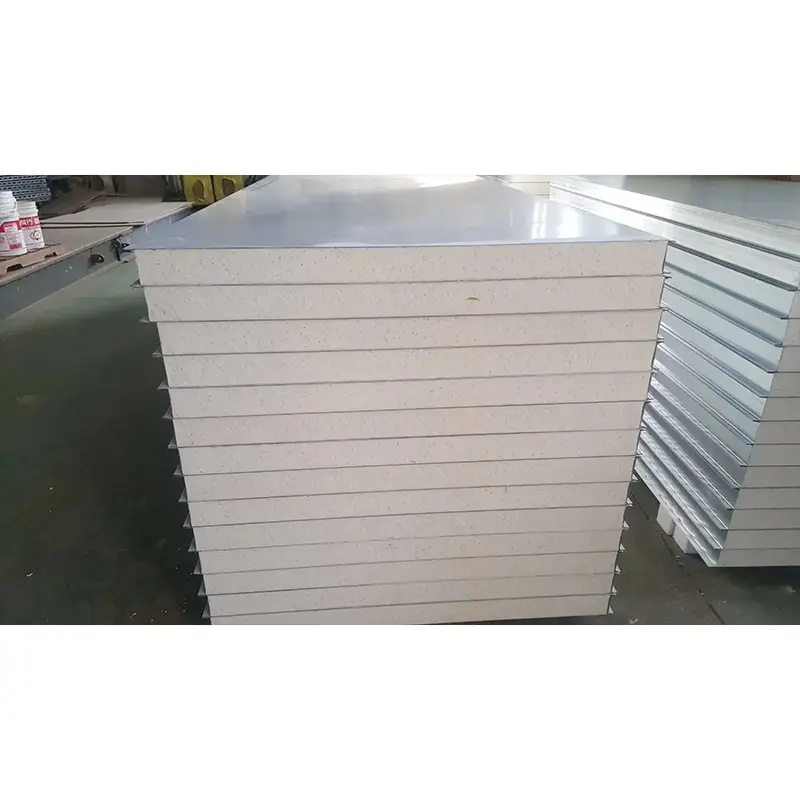

Polystyrénové panely pre čisté priestory, tiež známe ako EPS panely pre čisté priestory, sú ľahké sendvičové panely vyrábané na kontinuálnej výrobnej linke.Stavebné materiály SENBOdodáva tieto panely pre kontrolované prostredia, kde sú primárnymi hľadiskom tepelná izolácia a efektívnosť nákladov a kde sú požiadavky na požiarnu odolnosť obmedzené.
Panely pozostávajú z obkladov vyrobených z farebne lakovanej ocele, pozinkovanej ocele alebo nehrdzavejúcej ocele, ktoré sú za tepla a tlaku spojené s jadrom z penového polystyrénu. Hrúbka obkladu sa pohybuje od 0,4 mm do 1,2 mm. Jadro z EPS má hustotu 12–25 kg/m³, pričom štandardná je 16 kg/m³. Štruktúra uzavretých buniek obsahuje nezávislé, utesnené vzduchové bubliny, ktoré prispievajú k tepelnej izolácii.
Štandardným spôsobom spojenia je spoj pero-drážka, ktorý sa tiež označuje ako systém zámkov typu samec-samica. Dostupné sú aj možnosti stredového spoja. Obe metódy poskytujú tesné utesnenie medzi susednými panelmi.
Hrúbka panelov sa pohybuje od 40 mm do 250 mm, pričom štandardné veľkosti sú 50 mm, 75 mm a 100 mm. V rámci tohto rozsahu je k dispozícii prispôsobenie. Štandardné šírky sú 950 mm a 1150 mm a dĺžka panelu môže dosiahnuť 12 000 mm v závislosti od požiadaviek projektu.
Povrchový profil môže byť plochý alebo rebrovaný a povrch pokrýva ochranná fólia z PVC, aby sa zabránilo poškriabaniu počas prepravy a inštalácie.
Výrobky sú rozdelené do dvoch kategórií na základe hodnotenia požiarnej odolnosti. Štandardné panely EPS neobsahujú žiadne protipožiarne prísady a sú obmedzené na oblasti, kde sa nevyžaduje požiarna odolnosť. Protipožiarne panely EPS obsahujú prísady a môžu dosiahnuť hodnotenie triedy B1 alebo B2.
Penové jadro z EPS má nízku tepelnú vodivosť, čo poskytuje účinnú tepelnú izoláciu. Nižšie uvedená tabuľka uvádza namerané koeficienty prestupu tepla pre rôzne hrúbky panelov na základe 0,5 mm farebne lakovaných oceľových povrchov a hustoty EPS 16 kg/m³.
| Hrúbka panelu (mm) | Koeficient prestupu tepla W/(m²·K) |
|---|---|
| 50 | 0.663 |
| 75 | 0.442 |
| 100 | 0.330 |
| 150 | 0.220 |
| 200 | 0.160 |
| 250 | 0.133 |
Pri hrúbke 75 mm je koeficient prestupu tepla pod 0,45 W/(m²·K), čo je lepšie ako pri sendvičových paneloch z minerálnej vlny rovnakej hrúbky. Vďaka tomu sú panely EPS vhodné pre čisté priestory s požiadavkami na reguláciu teploty.
Nízka vlastná hmotnosť EPS panelov pre čisté priestory je jednou z ich charakteristických vlastností. Nižšie uvedená tabuľka zobrazuje hmotnosť na meter štvorcový pre rôzne hrúbky na základe rovnakých špecifikácií obloženia a jadra.
| Hrúbka panelu (mm) | Hmotnosť (kg/m²) |
|---|---|
| 50 | 10.00 |
| 75 | 10.44 |
| 100 | 10.89 |
| 150 | 11.79 |
| 200 | 12.69 |
| 250 | 13.59 |
Na porovnanie, 50 mm panel z minerálnej vlny pre čisté priestory váži približne 15–16 kg/m². Nízka hmotnosť panelov EPS zjednodušuje manipuláciu a inštaláciu a umožňuje ich dodatočnú montáž na existujúce konštrukcie s nižšou nosnosťou.
Polystyrénové panely pre čisté priestory poskytujú základnú úroveň zvukovej izolácie. Namerané hodnoty pre rôzne hrúbky sú uvedené nižšie.
| Hrúbka panelu (mm) | Zvuková izolácia (dB) |
|---|---|
| 50 | 20.0 |
| 75 | 21.5 |
| 100 | 23.0 |
Táto úroveň zvukovej izolácie je dostatočná pre bežné priemyselné zariadenia a štandardné čisté priestory, ale je nižšia ako u panelov z minerálnej vlny alebo oxysulfátu horečnatého.
Pri použití ako stenové panely sa prípustné vertikálne zaťaženie líši podľa hrúbky a stavu zaťaženia vetrom. Nižšie uvedená tabuľka poskytuje referenčné hodnoty.
| Zaťaženie vetrom (kg/m²) | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 250 mm |
|---|---|---|---|---|---|---|
| 2.5 | 1100 | 2000 | 2700 | 4700 | 6800 | 8800 |
| 3.5 | 1400 | 2500 | 2400 | 5000 | 6200 | 8200 |
| 4.0 | 800 | 1600 | 2400 | 4200 | 7000 | 9400 |
Panel s hrúbkou 75 mm podporuje prípustné vertikálne zaťaženie 2 000 kg/m² pri zaťažení vetrom 2,5 kg/m², čo spĺňa požiadavky na nosnosť pre štandardné deliace steny čistých priestorov.
EPS panely pre čisté priestory sa bežne používajú vo všeobecne čistých prostrediach s obmedzenými požiadavkami na požiarnu odolnosť:
Elektronický priemysel:Priečky a podhľady pre všeobecné dielne na výrobu elektroniky, spĺňajúce základné požiadavky na prachotesnosť.
Spracovanie potravín:Povrchové úpravy stien a stropov pre potravinárske výrobné dielne a sklady, ktoré pomáhajú udržať prach a nečistoty mimo výrobných priestorov.
zdravotná starostlivosť:Chodby, šatne a ďalšie pomocné priestory na nekritických oddeleniach nemocníc.
Všeobecné priemyselné závody:Vnútorné priečky a ohradové konštrukcie pre obrábacie a montážne dielne.
Nasledujúce parametre vychádzajú zo štandardnej výroby a nameraných testovacích údajov. K dispozícii je prispôsobenie.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Poznámky |
|---|---|---|
| Obkladový materiál | Oceľ s farebným povrchom / pozinkovaná oceľ / nehrdzavejúca oceľ | Hrúbka: 0,4–1,2 mm |
| Materiál jadra | Polystyrénová (EPS) pena | Hustota: 12–25 kg/m³ |
| Hrúbka panelu | 40–250 mm | Štandard: 50/75/100 mm; prispôsobiteľné |
| Efektívna šírka | 950 mm, 1150 mm | |
| Dĺžka panelu | ≤ 12 000 mm | Prispôsobiteľné na základe potrieb projektu |
| Koeficient prestupu tepla (75 mm) | 0,442 W/(m²·K) | Lepšie ako kamenná vlna rovnakej hrúbky |
| Povrchová hustota (50 mm) | ≈10 kg/m² | Ľahšie ako panely z minerálnej vlny |
| Zvuková izolácia (50 mm) | 20 dB | Základný akustický výkon |
| Výkon spaľovania | Žiadna horľavosť (štandard) / B1 alebo B2 (protipožiarne) | Štandardný EPS je zakázaný v priestoroch s požiarnou odolnosťou |
1. Nákladovo efektívne riešenie.EPS panely ponúkajú výrazné cenové výhody oproti kamennej vlne a hliníkovým voštinovým panelom, čo z nich robí ekonomickú voľbu pre veľké všeobecné projekty čistých priestorov.
2. Ľahká a efektívna inštalácia.Panel s hrúbkou 50 mm váži približne 10 kg/m², čo je podstatne ľahšie ako panely z minerálnej vlny rovnakej hrúbky. To znižuje náklady na manipuláciu a urýchľuje výstavbu.
3. Dobrá tepelná izolácia.Panel s hrúbkou 75 mm má koeficient prestupu tepla 0,442 W/(m²·K), čo je lepšie ako panely z minerálnej vlny rovnakej hrúbky.
4. Primeraná nosnosť.Panel s hrúbkou 75 mm podporuje 2 000 kg/m² pri tlaku vetra 2,5 kg/m², čím spĺňa konštrukčné požiadavky na štandardné deliace steny.
5. Jasne definovaný rozsah aplikácie.Panely sú vhodné do všeobecne čistých prostredí, kde sa nevyžaduje požiarna odolnosť, ako sú dielne s elektronickými súčiastkami a oblasti spracovania potravín.
Jadro z EPS je horľavé. Pri horení vytvára dym a výpary, ktoré sú toxické a štandardný produkt nemá žiadne hodnotenie požiarnej odolnosti. Platia nasledujúce obmedzenia:
1.Štandardné panely EPS sú zakázané v projektoch čistých priestorov, ktoré vyžadujú špecifické požiarne hodnotenie, vrátane farmaceutických dielní GMP, nemocničných operačných sál a závodov na výrobu elektronických čipov.
2.Môžu byť použité len v oblastiach, kde miestne stavebné požiarne bezpečnostné predpisy povoľujú nehorľavé materiály.
3.Pre projekty, ktoré vyžadujú protipožiarne panely, by sa mali zvoliť alternatívy, ako sú panely z minerálnej vlny pre čisté priestory (nehorľavé triedy A) alebo panely z oxysíranu horečnatého.
4.Ak sa vyžaduje hodnotenie požiarnej odolnosti, mali by sa zvážiť iba panely EPS s pridanými retardérmi horenia, ktoré boli testované a certifikované ako trieda B1 alebo B2, a ich použitie musí byť v súlade s miestnymi predpismi.
1.Všeobecné dielne na výrobu elektroniky a montáž súčiastok bez špeciálnych požiadaviek na požiarnu odolnosť.
2.Dielne na spracovanie potravín a sklady potravín v oblastiach bez vysokých teplôt.
3.Nemocničné chodby, šatne a nekritické oblasti lekárskej podpory.
4.Vnútorné priečky a kryty pre štandardné priemyselné prevádzky, ako sú obrábacie a montážne dielne.
EPS panely sú ľahšie a lacnejšie a ponúkajú o niečo lepšiu tepelnú izoláciu pri rovnakej hrúbke. Panely z minerálnej vlny sú však nehorľavé triedy A a sú vhodné pre oblasti s požiadavkami na požiarnu odolnosť, zatiaľ čo štandardné panely EPS nie sú. Výber závisí od požiadaviek na požiarnu bezpečnosť projektu a rozpočtu.
Vo väčšine prípadov nie. Farmaceutické dielne GMP zvyčajne vyžadujú nehorľavé panely triedy A. Dokonca aj protipožiarne panely EPS s hodnotením B1 alebo B2 nemusia spĺňať požiadavky požiarnej bezpečnosti týchto zariadení. Namiesto toho sa vo všeobecnosti odporúčajú panely z minerálnej vlny alebo oxysulfátu horečnatého.
EPS panely by sa mali skladovať naplocho na suchom, krytom mieste mimo zdrojov vznietenia, iskier a otvoreného ohňa. Mali by byť dlhodobo chránené pred priamym slnečným žiarením, pretože vystavenie UV žiareniu môže zhoršiť povrch a jadro. Ochranná PVC fólia by mala zostať na mieste až do konečnej inštalácie.
Tieto panely sú určené pre vnútorné použitie. Pre exteriérové aplikácie musí byť obkladový materiál a nosná konštrukcia špeciálne navrhnutá pre vonkajšie podmienky a musí sa vyhodnotiť požiarna bezpečnosť zostavy. Pred vonkajším použitím EPS panelov sa odporúča konzultovať s výrobcom.
Štandardný EPS neobsahuje žiadne prísady spomaľujúce horenie a nemá žiadne požiarne hodnotenie. Protipožiarny EPS obsahuje prísady, ktoré spomaľujú šírenie plameňov a pri testovaní môžu dosiahnuť hodnotenie triedy B1 alebo B2. Avšak aj protipožiarny EPS zostáva horľavý a mal by sa používať len tam, kde to povoľujú predpisy požiarnej bezpečnosti.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcom polystyrénových panelov pre čisté priestory, papierových voštinových čistiacich panelov, ručne vyrábaných panelov pre čisté priestory pohlcujúcich zvuk a iných kovových obalových produktov. Naša výrobná základňa sa nachádza v zóne hospodárskeho rozvoja Jinghai, Tianjin, Čína, vybavená automatizovanými výrobnými linkami a štvorstupňovým procesom kontroly kvality. Viac informácií o našej továrni, certifikáciách, testovacích možnostiach a projektových referenciách nájdete na našej stránkeO násstránku respkontaktujte náš inžiniersky tím.
