Papierové voštinové panely pre čisté priestory

Papierové Honeycomb Cleanroom Panely sú ľahké kompozitné panely určené pre uzavreté priestory v kontrolovanom prostredí.Stavebné materiály SENBOdodáva tieto panely pre projekty čistých priestorov, ktoré uprednostňujú zníženú štrukturálnu záťaž a environmentálnu výkonnosť.

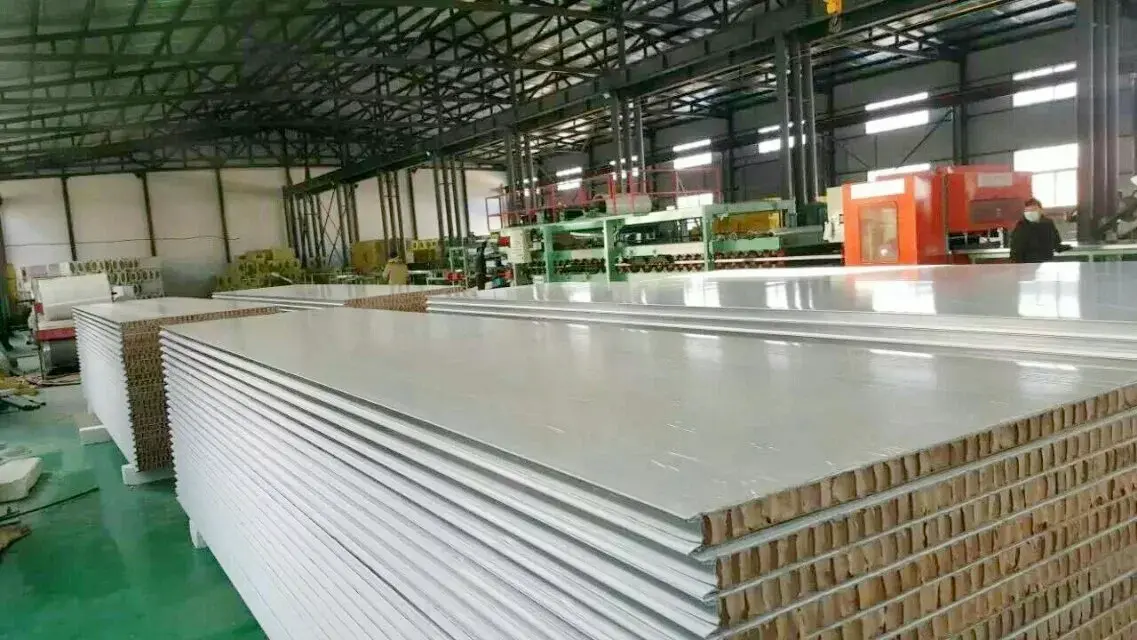

Panel využíva kompozitnú sendvičovú štruktúru. Obklady sú vyrobené z farebne lakovanej ocele, pozinkovanej ocele alebo nehrdzavejúcej ocele s hrúbkou 0,3–1,0 mm, prispôsobiteľné požiadavkám projektu. Jadro je voština z papiera spomaľujúceho horenie a okraje sú utesnené profilmi ťahanými za studena predtým, ako sa zostava prilepí na konečný panel.

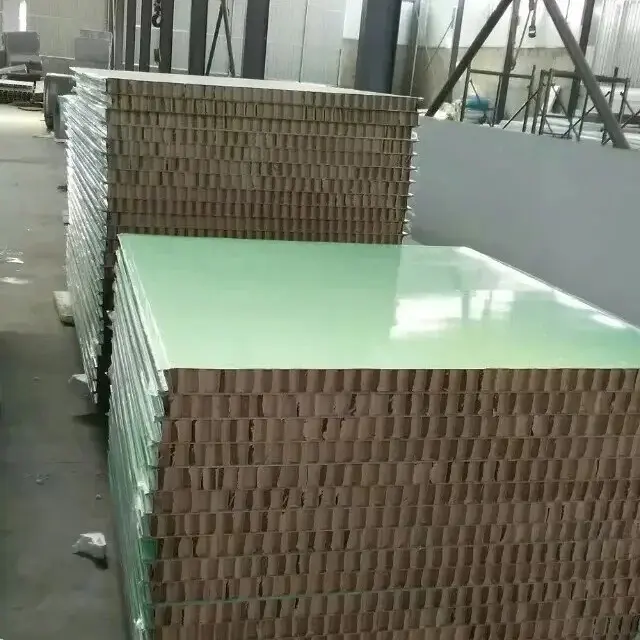

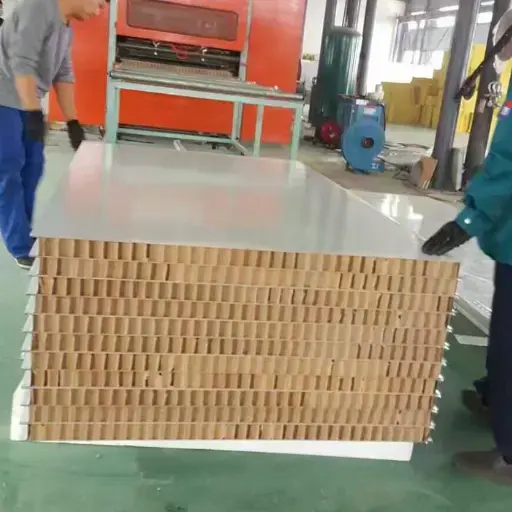

Voštinové jadro je vyrobené z prírodnej drevnej buničiny, spracovanej do vlnitého tvaru a zlepené vodeodolným lepidlom do šesťhrannej štruktúry. Tento dizajn poskytuje štrukturálnu podporu a zároveň udržuje panel ľahký. Hustota jadra sa pohybuje od 20 do 42 kg/m³ a pevnosť v tlaku je medzi 1,5 a 5,0 MPa.

Dostupné rozmery a spôsoby pripojenia

Štandardné hrúbky panelov sú 50 mm, 75 mm a 100 mm, s možnosťou prispôsobenia od 35 mm do 250 mm. Štandardné šírky zahŕňajú 950 mm, 980 mm, 1150 mm a 1180 mm. Dĺžka stenového panelu môže dosiahnuť 9 000 mm, zatiaľ čo dĺžka stropného panelu je obmedzená na 4 000 mm.

K dispozícii je niekoľko spôsobov pripojenia, ktoré vyhovujú rôznym scenárom inštalácie: pero a drážka, stredový hliníkový profil, spojenie samec-samica a konfigurácie „tri-samica-jeden-samec“.

Testované údaje o výkone

1. Požiarna odolnosť: Trieda B1 a hodnotenie ≥60 minút

Nehorľavosť bola testovaná Národným centrom pre dohľad nad kvalitou a testovanie ohňovzdorných stavebných materiálov v súlade s GB 8624-1997, čím sa dosiahla trieda B1 (nehorľavosť). Kyslíkový index je najmenej 44,2 %, čo prevyšuje štandardnú požiadavku triedy B1.

Na rozdiel od polystyrénových jadier, ktoré sa pri pôsobení ohňa topia a kvapkajú, jadro z papierovej voštiny horí bez horenia a neprodukuje žiadne toxické látky. Panel s hrúbkou 100 mm ponúka požiarnu odolnosť minimálne 60 minút.

2. Tepelná izolácia: Vodivosť ≤0,048 W/(m·K)

Porézna voštinová štruktúra poskytuje účinnú tepelnú izoláciu. S nameranou tepelnou vodivosťou nie vyššou ako 0,048 W/(m·K) panel znižuje prenos tepla medzi vnútornými a vonkajšími priestormi. Tento výkon je porovnateľný s panelmi z minerálnej vlny pre čisté priestory rovnakej hrúbky, no panel váži len o 60 % – 70 % toľko.

3. Mechanické vlastnosti: Pevnosť v tlaku 1,5–5,0 MPa

Šesťhranná voštinová štruktúra ponúka dobrú pevnosť v tlaku a ťahové vlastnosti. Nameraná pevnosť v tlaku sa pohybuje od 1,5 do 5,0 MPa, čím prevyšuje jadrá z penového plastu s podobnou hustotou. Rámovanie hrán ťahaných za studena ďalej zlepšuje celkovú tuhosť a únosnosť v ohybe. Tieto vlastnosti podporujú aplikácie, ako sú zavesené stropy v závodoch na výrobu elektroniky a deliace steny vo farmaceutických dielňach.

4. Ľahká konštrukcia: Znížené konštrukčné zaťaženie

S hustotou jadra 20 – 42 kg/m³ vážia papierové voštinové panely približne o 60 – 70 % menej ako panely z minerálnej vlny rovnakej hrúbky. To je obzvlášť užitočné pre závesné stropné systémy a deliace steny vo výškových zariadeniach s čistými priestormi, pretože to znižuje zaťaženie hlavnej konštrukcie a môže znížiť náklady na základy.

5. Environmentálny profil: Obnoviteľné a recyklovateľné

Jadro je vyrobené z prírodnej drevnej buničiny a výrobný proces je energeticky efektívny. Panely neobsahujú žiadne toxické zložky a počas používania neuvoľňujú žiadne škodlivé emisie. Po skončení životnosti sú panely plne recyklovateľné.

6. Inžinierske aplikácie v čistých priestoroch

Papierové voštinové panely pre čisté priestory sa používajú v niekoľkých prostrediach pre čisté priestory:

Operačné sály nemocnice:Nástenné a stropné systémy poskytujú čisté prostredie s hustým, hladkým povrchom a tesnými spojmi, ktoré pomáhajú predchádzať rastu baktérií.

Výroba elektroniky a čipov:Ľahké panely sa používajú na stropy a priečky, kde znížená hmotnosť zjednodušuje montáž nad hlavou.

Farmaceutické workshopy GMP:Panely spĺňajú požiadavky na čistotu a izoláciu a požiarna odolnosť triedy B1 podporuje bezpečnosť výroby.

Závody na spracovanie potravín:Steny a priečky sa ľahko čistia, sú odolné voči vlhkosti a bez kontaminácie.

Technické špecifikácie

Nasledujúce parametre sú založené na štandardnej výrobe a príslušnom testovaní. K dispozícii je prispôsobenie.

Kľúčové vlastnosti a praktické výhody

1. Trieda B1 Požiarna bezpečnosť bez toxického dymu.Jadro dosahuje hodnotenie triedy B1 a skôr zuhoľnatene ako horí. Kyslíkový index najmenej 44,2 % ponúka jasnú bezpečnostnú rezervu v porovnaní s polystyrénovými materiálmi jadra.

2. Ľahký s primeranou pevnosťou.Hustota jadra je len 20 – 42 kg/m³, čo je zhruba o 60 % – 70 % ľahšia ako u panelov z minerálnej vlny. Pevnosť v tlaku 1,5–5,0 MPa podporuje aplikácie stropov a priečok v čistých priestoroch.

3. Tepelná a akustická izolácia.Tepelná vodivosť 0,048 W/(m·K) alebo menej poskytuje izolačný výkon, zatiaľ čo voštinová štruktúra tiež prispieva k zníženiu hluku.

4. Obnoviteľné a recyklovateľné materiály.Drevené jadro je obnoviteľné a panely sú na konci životnosti plne recyklovateľné. Počas používania sa neuvoľňujú žiadne škodlivé emisie.

5. Efektívna inštalácia s modulárnym dizajnom.Panely vyrobené z výroby sa vyznačujú rýchlym spojením a dĺžkou až 9 metrov, čím sa znižuje počet švov na mieste.

Poznámky k inštalácii a manipulácii

Pre stropné aplikácie:Pred montážou si overte maximálnu dĺžku panela (4 000 mm pre stropné panely) a rozstup nosných mriežok. Ľahká povaha zjednodušuje zdvíhanie, ale stále je potrebná správna podpora, aby sa zabránilo vychýleniu.

Pre stenové priečky:Vyberte vhodný spôsob pripojenia na základe rozloženia. Centrálne hliníkové profily poskytujú čistý povrch, zatiaľ čo spoje pero-drážka ponúkajú rýchlejšiu montáž.

Pre oblasti s vysokou vlhkosťou:Hoci je jadro ošetrené vodeodolným lepidlom, treba sa vyhnúť dlhodobému vystaveniu stojatej vode. Počas inštalácie riadne utesnite všetky spoje a hrany.

Počas prepravy a skladovania:Panely skladujte naplocho na suchom mieste a chráňte ich pred poškriabaním. PVC ochranná fólia by mala zostať na mieste až do konečného čistenia.

Kde sa tieto panely používajú

1.Operačné sály nemocnice, oddelenia JIS a sterilné zásobovacie miestnosti.

2.Továrne na elektronické čipy a čisté priestory na výrobu polovodičov.

3.Farmaceutické dielne GMP a biologické laboratóriá.

4.Dielne na spracovanie potravín a centrálne kuchyne.

5.Sklady a chladiarenské sklady vyžadujúce tepelnú izoláciu.

Často kladené otázky

1. Aká je papierová voština v porovnaní s minerálnou vlnou pre panely do čistých priestorov?

Papierová voština je výrazne ľahšia (20–42 kg/m³ vs. 100–120 kg/m³) a zároveň ponúka porovnateľnú tepelnú izoláciu. Kamenná vlna je nehorľavá triedy A, zatiaľ čo papierová voština je nehorľavá triedy B1. Výber často závisí od požiadaviek na požiarnu odolnosť a štrukturálnych zaťažení.

2. Je jadro papierovej voštiny ovplyvnené vlhkosťou?

Jadro je spojené vodeodolným lepidlom, ktoré poskytuje určitú ochranu proti vlhkosti. Panely sú však určené na použitie v čistých priestoroch v interiéri. Je potrebné sa vyhnúť dlhodobému vystaveniu stojatej vode alebo neustálej vysokej vlhkosti a všetky spoje by mali byť riadne utesnené.

3. Môžu byť tieto panely použité na vonkajšie steny?

Tieto panely sú primárne určené pre interiérové ​​aplikácie. Pre vonkajšie použitie je potrebné špecificky vybrať obkladový materiál a jadro a otestovať ich na odolnosť voči vonkajším vplyvom počasia. Pri exteriérových aplikáciách sa odporúča konzultovať s výrobcom.

4. Ako sú podopreté stropné panely?

Stropné panely sú podopreté mriežkovým systémom, pričom dĺžka panela je obmedzená na 4 000 mm na kontrolu priehybu. Špecifická vzdialenosť podpier závisí od hrúbky panelu a očakávaného zaťaženia. Pri rozstupoch mriežky a podrobnostiach pripojenia by sa mali dodržiavať odporúčania výrobcu.

5. Aká dokumentácia o požiarnej odolnosti je k dispozícii?

Správy o skúškach z Národného centra pre dohľad nad kvalitou a testovanie ohňovzdorných stavebných materiálov sú k dispozícii na vyžiadanie. Správy dokumentujú hodnotenie triedy B1 podľa GB 8624-1997 a kyslíkový index najmenej 44,2 %.
