Ručne vyrobené panely pre čisté priestory pohlcujúce zvuk

Ručne vyrobené panely pre čisté priestory pohlcujúce zvuk slúžia na dvojaký účel. Zachovávajú čisté funkcie krytu štandardných panelov pre čisté priestory a zároveň poskytujú akustickú kontrolu prostredníctvom perforovaného obloženia a jadra pohlcujúceho zvuk.Stavebné materiály SENBOdodáva tieto panely pre projekty, ktoré vyžadujú kontrolované prostredie aj redukciu hluku.

Konštrukcia panelov a možnosti materiálu

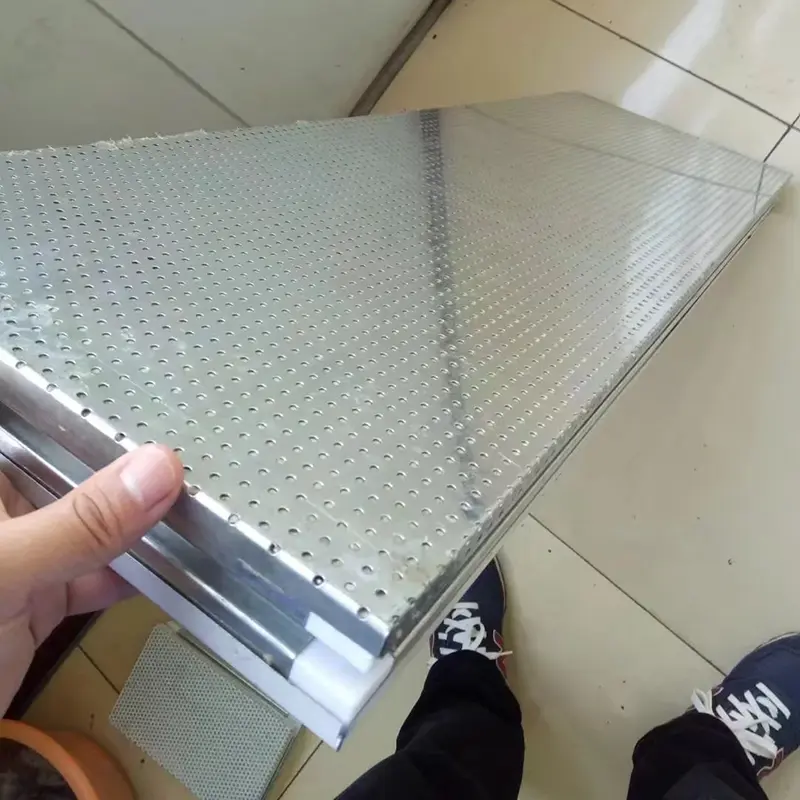

Ručne vyrobené panely pre čisté priestory pohlcujúce zvuk používajú kompozitnú sendvičovú štruktúru. Vonkajšia vrstva je porézny kovový panel vyrobený z farebne potiahnutej ocele, pozinkovanej ocele alebo nehrdzavejúcej ocele. Spracováva sa pomocou presného perforačného zariadenia a priemery otvorov a rozstupy je možné prispôsobiť tak, aby spĺňali požiadavky na akustický dizajn.

Stredná vrstva je jadro pohlcujúce zvuk, typicky minerálna vlna alebo sklená vlna. Jeho povrch je pokrytý netkanou textíliou spomaľujúcou horenie alebo ohňovzdornou tkaninou zo sklenených vlákien, aby sa zabránilo vypadávaniu vlákien. Zadná vrstva je pevný, zapečatený kovový plech. Hrany sú utesnené profilmi z hliníkovej zliatiny ťahanými za studena a zlepené do hotového panelu.

Vzory perforácie zahŕňajú štrbinovú perforáciu alebo celoplošnú perforáciu v závislosti od akustických požiadaviek. Typická špecifikácia používa priemer otvoru 3 mm a rozstup otvorov 6 mm. Štandardné šírky panelov sa pohybujú od 980 mm do 1 180 mm, s možnosťou prispôsobenia pre neštandardné veľkosti. Hrúbka materiálu jadra sa pohybuje od 50 mm do 200 mm a hrúbka oceľového plechu je nastaviteľná od 0,4 mm do 1,5 mm.

Možnosti obkladov zahŕňajú farebne lakovanú oceľ (s povlakmi ako polyester, PVDF, SMP alebo HDP), galvanizovanú oceľ a nehrdzavejúcu oceľ. Farby je možné prispôsobiť podľa noriem RAL, aby vyhovovali architektonickým a dekoratívnym požiadavkám.

Testované výkonové charakteristiky

1. Akustický výkon: Zvuková izolácia 35 dB

Akustický výkon týchto panelov je určený kompozitnou štruktúrou perforovaného obkladu a zvuk pohlcujúceho jadra. Zvukové vlny prechádzajú cez perforácie do porézneho vláknitého jadra, kde trenie a viskózne efekty medzi vláknami premieňajú zvukovú energiu na teplo, čím sa dosahuje absorpcia zvuku a zníženie hluku.

Testovanie ukazuje, že 100 mm hrubý panel s 1,0 mm oceľovým obkladom a hustotou minerálnej vlny 120 kg/m³ dosahuje hodnotu zvukovej izolácie 35 dB. Akustický výkon je testovaný v súlade s GB/T 20247, "Akustika: Meranie absorpcie zvuku v dozvukovej miestnosti." Koeficient redukcie hluku (NRC) sa vypočíta ako aritmetický priemer koeficientov absorpcie zvuku v oktávových pásmach 250 Hz, 500 Hz, 1 000 Hz a 2 000 Hz. NRC 0,5 alebo viac označuje kvalifikovaný materiál pohlcujúci zvuk.

2. Požiarna odolnosť: Trieda A nehorľavá

Jadro z minerálnej vlny je anorganický vláknitý materiál klasifikovaný ako nehorľavý triedy A. S hustotou jadra minimálne 120 kg/m³ pre minerálnu vlnu alebo 64 kg/m³ pre sklenenú vlnu materiál pri vystavení ohňu nehorí, netopí sa ani nekvapká a neprodukuje toxický dym. To spĺňa povinné požiadavky požiarnej bezpečnosti pre čisté priestory a materiály obvodového plášťa verejných budov v Kódexe pre projektovanie požiarnej ochrany budov.

3. Tepelná izolácia: Tepelná vodivosť ≤0,043 W/(m·K)

S tepelnou vodivosťou nie vyššou ako 0,043 W/(m·K) jadro z minerálnej vlny poskytuje tepelnú izoláciu spolu s absorpciou zvuku. To pomáha znižovať prenos tepla medzi vnútorným a vonkajším prostredím a znižuje spotrebu energie.

4. Čistota: Hustý povrch bez odlupovania vlákien

Povrch panelu je hladký a rovný, s tesnými, bezšvovými spojmi, ktoré nepriťahujú prach ani mikroorganizmy. Zvuk pohlcujúce jadro je potiahnuté netkanou textíliou spomaľujúcou horenie alebo ohňovzdornou tkaninou zo sklenených vlákien. To účinne zabraňuje vypadávaniu vlákien minerálnej alebo sklenenej vlny a zachováva hygienické štandardy pre prostredie čistých priestorov.

5. Tuhosť konštrukcie: Výhody ručne vyrábanej konštrukcie

Obvodové rámovanie využíva profily z hliníkovej zliatiny ťahané za studena, čo dáva týmto ručne vyrábaným panelom vynikajúcu celkovú tuhosť a nosnosť v ohybe v porovnaní so strojovo vyrábanými panelmi. Spoje pero-drážka sú vyplnené polyuretánovou penou, ktorá zvyšuje štrukturálnu integritu a zároveň zabraňuje deformácii spoja a úniku vody.

Technické špecifikácie

Nasledujúce parametre sú založené na štandardnej výrobe a príslušnom testovaní. K dispozícii je prispôsobenie.

Kľúčové vlastnosti a praktické výhody

1. Overený akustický výkon.Kompozitná štruktúra perforovaného obkladu a porézneho jadra zaisťuje absorpciu zvuku a zníženie hluku. 100 mm panel dosahuje zvukovú izoláciu 35 dB, testované podľa GB/T 20247.

2. Požiarna bezpečnosť triedy A.Jadro z minerálnej vlny je nehorľavé a pri vystavení ohňu neprodukuje žiadne toxické výpary, čím spĺňa požiadavky požiarnej bezpečnosti pre čisté priestory a verejné budovy.

3. Ručne vyrobené tesnenie hrán pre štrukturálnu spoľahlivosť.Obvodový rám z hliníkovej zliatiny ťahaný za studena a spoje s perom a drážkou vyplnené polyuretánom zabraňujú deformácii a presakovaniu vody a ponúkajú vynikajúcu tuhosť v porovnaní so strojovo vyrábanými panelmi.

4. Zadržiavanie vlákien pre čistotu.Nehorľavá netkaná textília alebo poťah zo sklenených vlákien odolných voči ohňu zabraňuje vypadávaniu vlákien, čím sa vyrovnáva absorpcia zvuku s hygienickými požiadavkami.

5. Prispôsobenie materiálu a farby.Možnosti zahŕňajú farebne lakovanú oceľ, galvanizovanú oceľ a nehrdzavejúcu oceľ s PE, PVDF, SMP alebo HDP nátermi a štandardnými farbami RAL.

Úvahy o dizajne a inštalácii

Pre akustický dizajn:Miera perforácie a hustota jadra priamo ovplyvňujú koeficient zníženia hluku. Spolupracujte s akustickým konzultantom na výbere vhodného vzoru perforácie a materiálu jadra pre cieľový frekvenčný rozsah.

Pre aplikácie v čistých priestoroch:Presvedčte sa, že obkladový materiál a tesnenie škár spĺňajú požadovanú triedu čistoty. Obklady z nehrdzavejúcej ocele sa odporúčajú pre oblasti s častým umývaním alebo chemikáliami.

Pre požiarne odolné zostavy:Overte si, či hrúbka panelu a hustota jadra zodpovedajú požadovanému hodnoteniu požiarnej odolnosti. Klasifikácia triedy A sa vzťahuje na jadro z minerálnej vlny; celkový výkon montáže závisí od detailov inštalácie.

Počas inštalácie:Aby ste predišli poškodeniu perforovaného obloženia, použite vhodné zdvíhacie zariadenie. Uistite sa, že spoje pero-drážka sú správne zarovnané a vyplnené polyuretánovou penou. Chráňte PVC fóliu až do konečného čistenia.

Kde sa tieto panely používajú

1.Priestory so špecifickými akustickými požiadavkami, ako sú anechoické komory, zvukotesné miestnosti a nahrávacie štúdiá.

2.Protihlukové steny na zmiernenie hluku z dopravy pozdĺž diaľnic, železníc a metra.

3.Kontrola environmentálneho hluku pre verejné budovy, ako sú štadióny, divadlá a dopravné uzly.

4.Kontrola hluku pre priemyselné výrobné zariadenia a všeobecné prostredia závodov.

5.Oblasti v rámci čistých priestorov alebo čistiacich zariadení, ktoré si vyžadujú špecifický akustický výkon.

Často kladené otázky

1. Ako tieto panely kombinujú akustické ovládanie s funkčnosťou čistých priestorov?

Panely používajú perforovaný kovový obklad, ktorý umožňuje zvukovým vlnám prenikať do jadra pohlcujúceho zvuk, zatiaľ čo utesnená zadná vrstva a hladký povrch zachovávajú čistotu a vzduchotesnosť, ktorá je potrebná pre prostredie čistých priestorov. Jadro je potiahnuté netkanou textíliou, aby sa zabránilo vypadávaniu vlákien, ktoré by inak znečistili čistý priestor.

2. Aký je rozdiel medzi jadrom z minerálnej vlny a jadra zo sklenenej vlny pre akustický výkon?

Oba materiály sú porézne a efektívne pohlcujú zvuk. Kamenná vlna má zvyčajne vyššiu hustotu (≥120 kg/m³) a poskytuje lepšiu požiarnu odolnosť a zvukovú izoláciu pri nízkych frekvenciách. Sklenená vata je ľahšia a môže sa použiť tam, kde je problémom hmotnosť, ale zvyčajne má o niečo nižšiu hustotu (≥64 kg/m³). Výber závisí od konkrétnych akustických a požiarnych požiadaviek.

3. Je možné prispôsobiť vzor perforácie pre konkrétne frekvencie?

áno. Priemer otvoru, rozstup a vzor perforácie (štrbinový alebo celoplošný) je možné upraviť podľa špecifických frekvenčných rozsahov. Menší otvor a menší rozstup vo všeobecnosti zlepšujú absorpciu vysokých frekvencií, zatiaľ čo pre nízke frekvencie môžu byť potrebné väčšie otvory. Akustický konzultanti môžu pomôcť určiť optimálnu konfiguráciu.

4. Sú tieto panely vhodné na vonkajšie protihlukové steny?

Áno, ale pre exteriérové ​​aplikácie by sa mal obkladový materiál a náter zvoliť tak, aby boli odolné voči vonkajším vplyvom. Odporúča sa farebne lakovaná oceľ s PVDF povlakom alebo nehrdzavejúca oceľ. Okraje a spoje panelov musia byť utesnené, aby sa zabránilo vniknutiu vody, a nosná konštrukcia by mala byť navrhnutá na zaťaženie vetrom.

5. Ako sa čistia panely bez poškodenia akustického výkonu?

Hladký neporézny povrch je možné čistiť jemnými čistiacimi prostriedkami a mäkkou handričkou. Vyhnite sa abrazívnym čistiacim prostriedkom, ktoré by mohli poškriabať povrch alebo poškodiť perforácie. Ak je ochranná fólia z PVC stále na mieste, mala by sa po inštalácii a konečnom vyčistení odstrániť.
