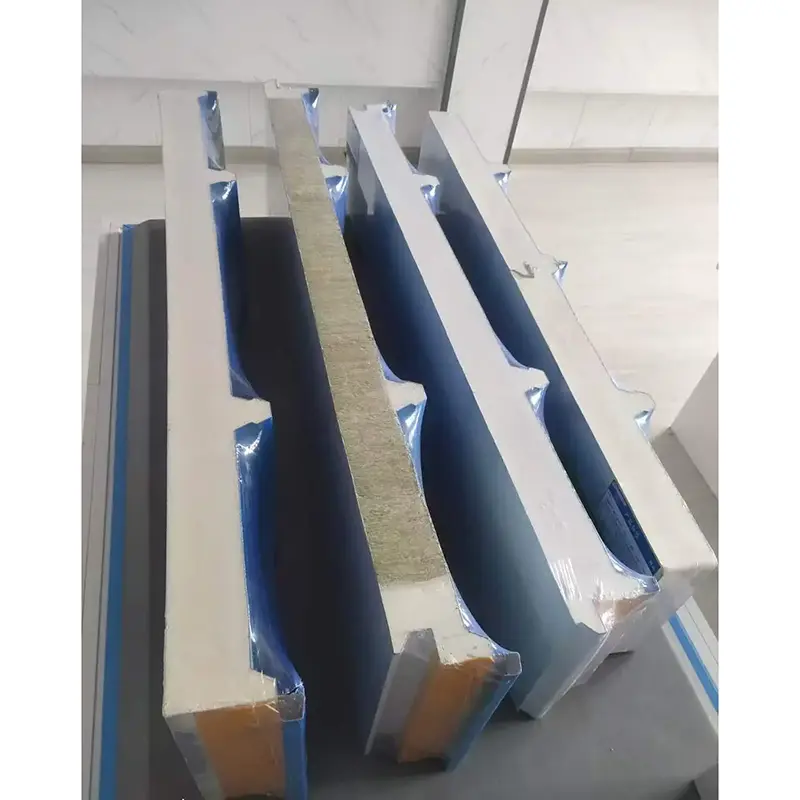

Polyuretánové sendvičové panely sú kompozitné panely vyrábané kontinuálnym procesom. Panel pozostáva z pevného jadra z polyuretánovej peny spojeného medzi dvoma kovovými obkladmi. Obkladové materiály zahŕňajú oceľ s farebným povlakom, pozinkovanú oceľ, oceľ s povlakom Al-Zn alebo nehrdzavejúcu oceľ. Po valcovaní plechov sa medzi ne vstrekne polyuretánové penotvorné činidlo. Vysokoteplotné penenie a vytvrdzovanie vytvárajú silné spojenie medzi jadrom a obkladmi. Výroba prebieha na plne počítačom riadených kontinuálnych linkách, čo pomáha udržiavať jednotnú hustotu jadra a konzistentnú priľnavosť.
Oceľové povrchy s farebným povlakom majú zvyčajne hrúbku od 0,4 mm do 0,8 mm. Dostupné povrchové nátery zahŕňajú polyester (PE) a fluorokarbón PVDF. Pevné polyuretánové jadro má hustotu 30 kg/m³ až 80 kg/m³ a obsah uzavretých buniek nad 95 % až 97 %. Jadro obsahuje veľké množstvo nezávislých utesnených buniek, ktoré obmedzujú pohyb vzduchu a znižujú konvekčný prenos tepla. Tepelná vodivosť jadra sa pohybuje od 0,017 W/(m·K) do 0,024 W/(m·K). Pri rovnakých požiadavkách na úsporu energie poskytuje 20 mm hrubý polyuretánový sendvičový panel tepelnú izoláciu porovnateľnú s polystyrénovým panelom s hrúbkou 50 mm.

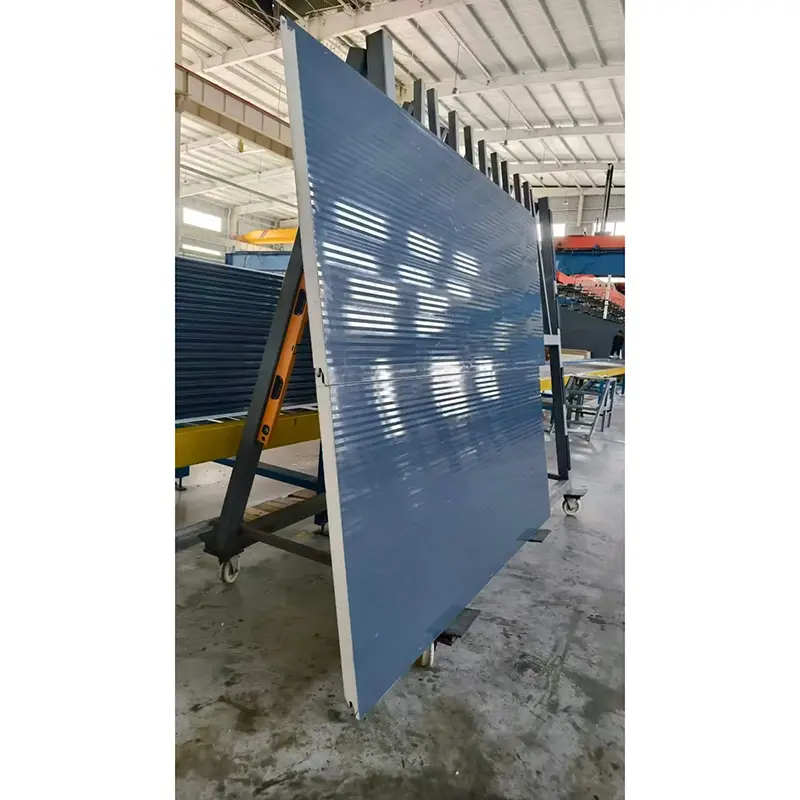

Štandardná efektívna šírka panelu je 1 000 mm. Bežné hrúbky sú 50 mm, 75 mm, 100 mm, 150 mm a 200 mm, s možnosťou prispôsobenia. Panelové profily zahŕňajú ploché, mikrorebrované, vodné vlnité a trojuholníkové vzory, čo umožňuje architektom prispôsobiť sa rôznym požiadavkám na dizajn fasád.
| Ukazovateľ výkonu | Parameter / špecifikácia | Základ alebo poznámky |
|---|---|---|
| Executive Standard | GB/T 23932-2009 | Kovové tepelnoizolačné sendvičové panely pre stavebné aplikácie |
| Obkladový materiál | Farebne lakovaná oceľ / pozinkovaná oceľ / nehrdzavejúca oceľ / hliník | Hrúbka 0,4–0,8 mm |
| Materiál jadra | Pevný polyuretán (PU/PIR) | Hustota 30–80 kg/m³ |
| Tepelná vodivosť | 0,017 – 0,024 W/(m·K) | Produkty s nízkou vodivosťou môžu dosiahnuť 0,017–0,019 W/(m·K) |
| Sila väzby | ≥0,09 MPa | Medzi obkladom a jadrom |
| Ohybová nosnosť | ≥0,5 kN/m² pri priehybe L₀/200 | Štandardná minimálna požiadavka |
| Obsah uzavretej bunky | ≥ 95 % | Až 100 % v samoobslužných oblastiach |
| Fire Performance | Trieda B1 (spomalovač horenia) | Index kyslíka ≥ 30 % |
| Efektívna šírka | 1000 mm | Štandardné |
| Bežné hrúbky | 50/75/100/150/200 mm | Prispôsobiteľné |
Polyuretánové sendvičové panely ponúkajú nízke hodnoty tepelnej vodivosti v porovnaní s mnohými inými izolačnými materiálmi. Nízkovodivé polyuretánové systémy novej generácie môžu dosiahnuť hodnoty tepelnej vodivosti od 0,017 W/(m·K) do 0,019 W/(m·K), čo je asi o 20 % lepšie ako tradičné polyuretánové formulácie. Pre danú plochu budovy a hrúbku panelov môže použitie panelov s nízkou vodivosťou znížiť ročnú spotrebu energie približne o 13,6 %. Polyuretánové sendvičové panely vyrobené spoločnosťou Xinjiang Gangzhisheng vykazovali nameranú tepelnú vodivosť len 0,024 W/(m·K). Tieto panely boli použité vo viac ako stovke projektov vrátane elektrárne Korla Guoxin a hliníka Xinjiang Tianshan.
Spaľovací výkon týchto polyuretánových sendvičových panelov spĺňa normu pre nehorľavosť triedy B1 s kyslíkovým indexom 30 % alebo vyšším. Polyuretán je termosetový materiál. Keď je povrch vystavený ohňu, vytvára karbonizovanú vrstvu a netopí sa ani nevytvára horiace kvapky, čo pomáha oddialiť šírenie plameňa. Projekt chladiarní Shanxi Xinhui Food s rozlohou takmer 30 000 m² využíva polyuretánové sendvičové panely s materiálom jadra BASF Elastopir® SBI B1. Tento materiál poskytuje vysokú retardáciu horenia a spĺňa požiadavky požiarnej bezpečnosti pre veľkokapacitné chladiarenské sklady.
Pevnosť spojenia medzi krycími vrstvami a polyuretánovým jadrom nie je menšia ako 0,09 MPa. Nosnosť v ohybe je minimálne 0,5 kN/m² pri priehybe L₀/200. Nepretržitý výrobný proces pomáha zaistiť bezpečnú väzbu, ktorá znižuje riziko delaminácie alebo pľuzgierov pri dlhodobom používaní.
Obsah uzavretých buniek tuhej polyuretánovej peny presahuje 95 % a v oblastiach s vlastným poťahom môže dosiahnuť 100 %. To má za následok veľmi nízku absorpciu vody a pomáha zabrániť prenikaniu dažďovej vody a kondenzácie do panelu. Materiál vykazuje rozmerovú stabilitu s odchýlkou pod 1 % pri kolísaní teploty ±30 °C, čím sa znižuje riziko praskania spôsobeného tepelnou rozťažnosťou alebo kontrakciou. Je vhodný do prostredia s prevádzkovými teplotami od -170°C do +100°C.
V roku 2025 sa projekt Shanxi Xinhui Food stal prvým v Číne, ktorý použil polyuretánové sendvičové panely s nízkou tepelnou vodivosťou v chladiarenskom sklade. Projekt vznikol v spolupráci medzi BASF a Master Cold Chain. Zahŕňa viac ako 50 samostatných priestorov, ako je 22,7-metrový plne automatizovaný vysokoregálový sklad, mraziarenské a štandardné mraziace komory a spracovateľské dielne. Použilo sa takmer 30 000 m² panelov s možnosťami obloženia vrátane jednostrannej nehrdzavejúcej ocele, obojstrannej nehrdzavejúcej ocele a obojstranne farebne lakovanej ocele. Tento projekt poskytuje praktické overenie tepelnej izolácie a požiarnej bezpečnosti polyuretánových sendvičových panelov v prostredí s ultranízkymi teplotami chladiaceho reťazca.
PU (polyuretán) aj PIR (polyizokyanurát) sú tuhé penové jadrá. PIR má upravenú chemickú štruktúru, ktorá poskytuje lepší požiarny výkon a vyššiu teplotnú odolnosť v porovnaní so štandardným PU. Pre aplikácie s prísnejšími požiadavkami na požiarnu bezpečnosť sa často odporúčajú PIR jadrá.
Polyuretánové sendvičové panely s požiarnou triedou B1 možno použiť v mnohých typoch budov, ale najprv je potrebné skontrolovať miestne stavebné predpisy a požiarne predpisy. Pre výškové budovy alebo oblasti so špecifickými požiadavkami na požiarnu bezpečnosť je potrebné hodnotenie špecifické pre projekt.
Hrúbka panelu závisí od požadovanej vnútornej teploty, okolitých podmienok a cieľov energetickej účinnosti. Pre konkrétny projekt by sa mal vykonať tepelný výpočet. Bežné hrúbky pre chladiarenské sklady sa pohybujú od 100 mm do 200 mm.
Odporúča sa pravidelná vizuálna kontrola, aby sa skontrolovalo poškodenie povrchu, porucha tmelu spoja alebo korózia spojovacích prvkov. Drobné škrabance na potiahnutých oceľových povrchoch by mali byť opravené kompatibilnou farbou, aby sa zabránilo korózii. Udržujte drenážne cesty voľné, aby sa zabránilo hromadeniu vody.
Prichádzajúce suroviny sa kontrolujú pre každú dávku, vrátane hrúbky kovového obkladu, typu povlaku a kvality polyuretánovej suroviny. Počas výroby sa sleduje hustota jadra, hrúbka panelu a pevnosť spoja. Hotové panely sú pred odoslaním kontrolované na presnosť rozmerov, kvalitu povrchu a balenie. K dispozícii sú správy o kontrole vo výrobnom závode v súlade s GB/T 23932-2009 a na žiadosť projektu možno poskytnúť správy o typových skúškach tretích strán.
Niektoré polyuretánové sendvičové panely sú dostupné so surovinami vyváženými biomasou. Napríklad BASF a Master spolupracovali na polyuretánových sendvičových paneloch Biomass Balance (BMB), ktoré získali certifikáciu ISCC PLUS. Tento prístup pomáha znižovať uhlíkovú stopu procesu výroby panelov pri zachovaní rovnakého výkonu produktu. Panely môžu byť tiež navrhnuté na demontáž a recykláciu na konci ich životnosti, v závislosti od kombinácie materiálu obloženia a jadra.
