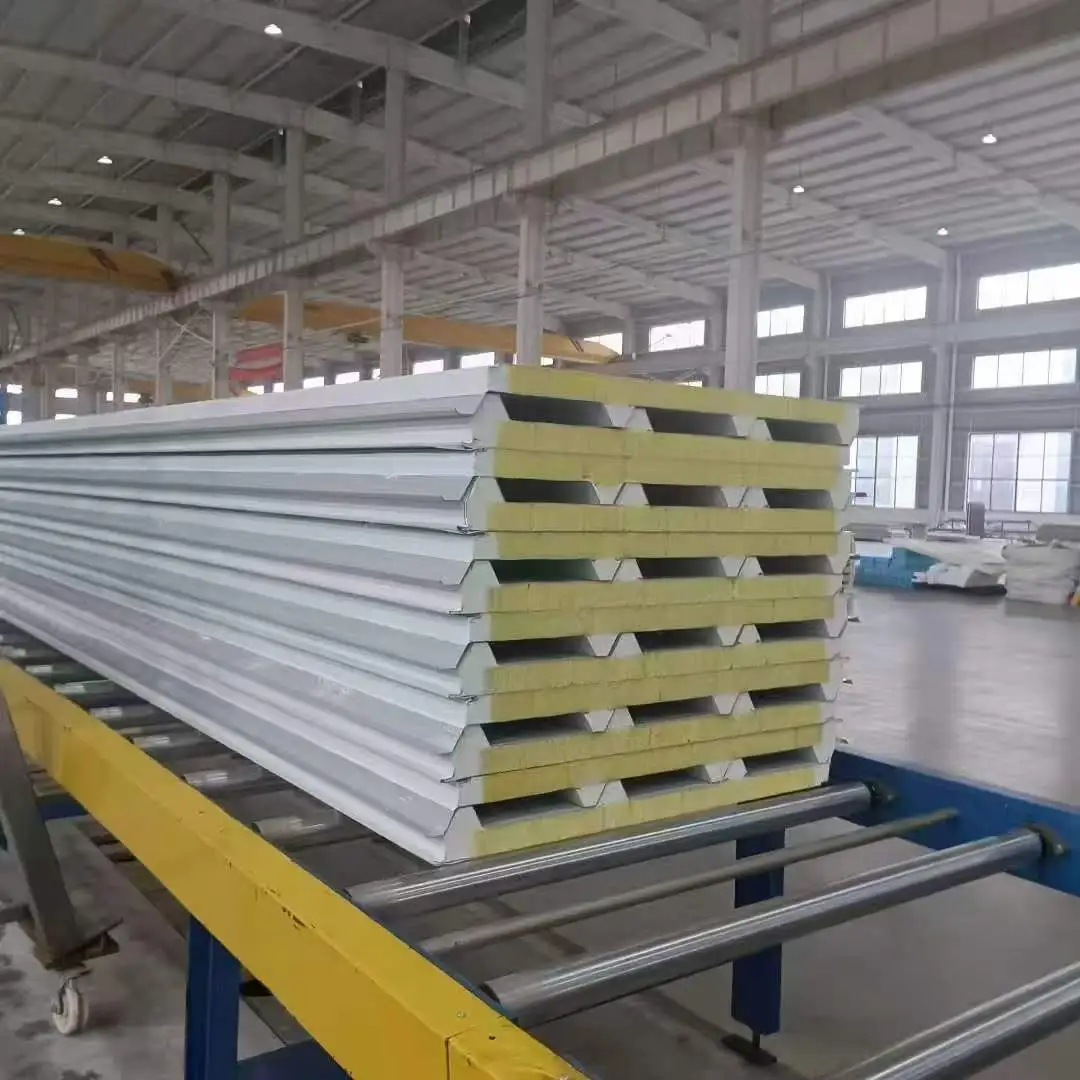

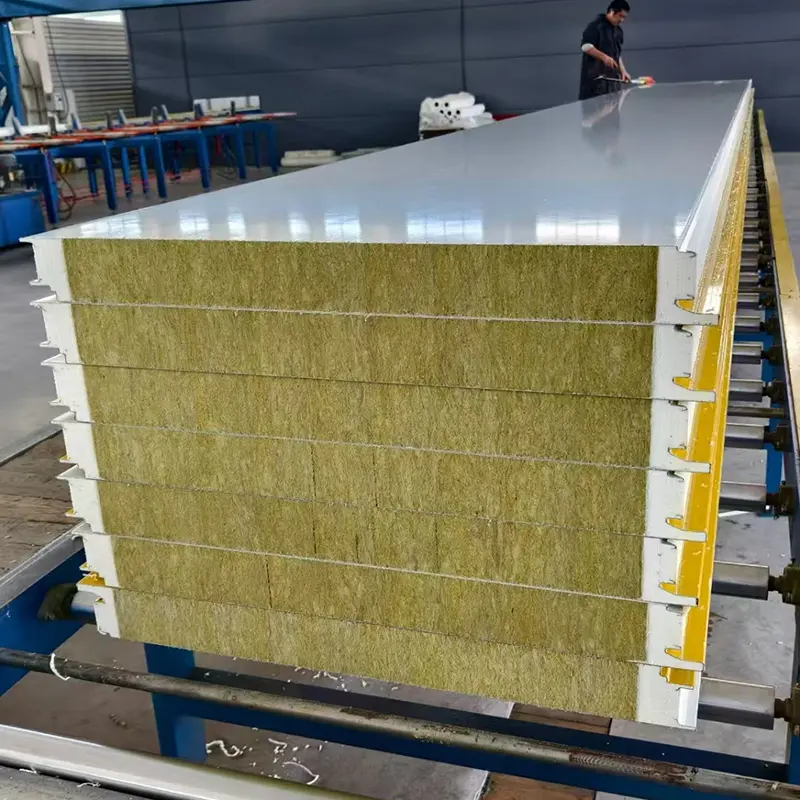

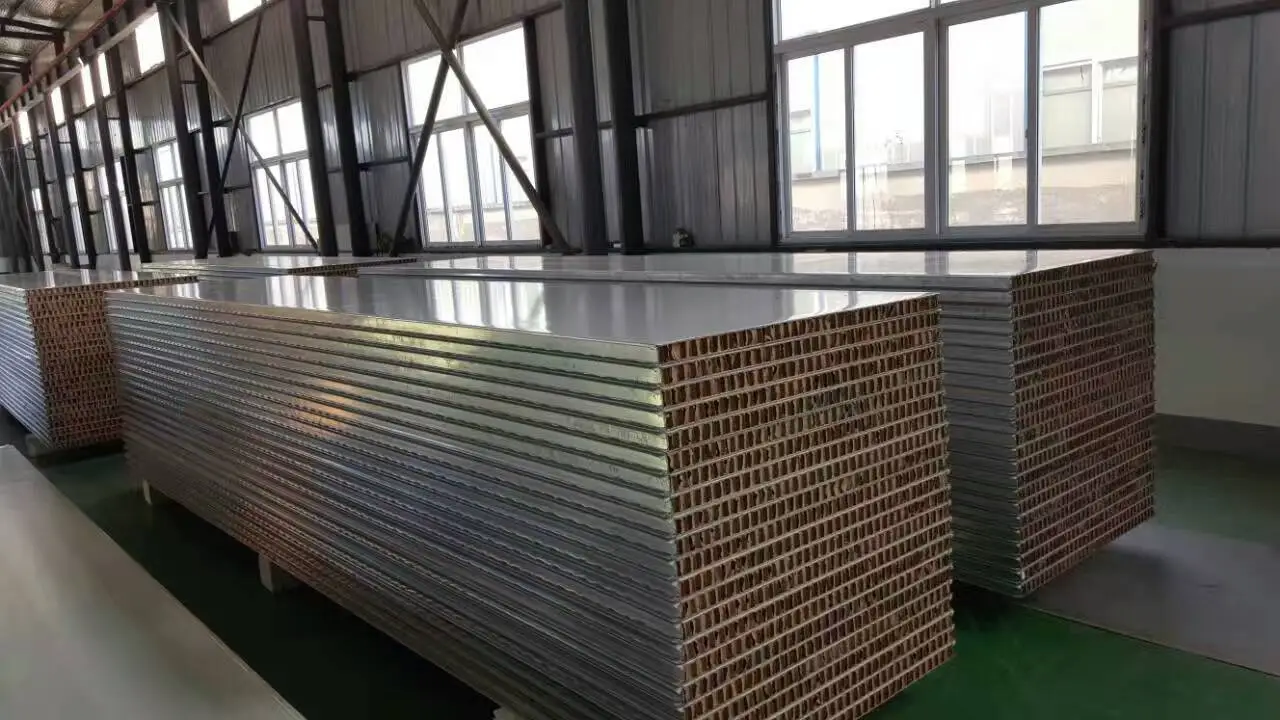

Strešné sendvičové panely z minerálnej vlny, tiež nazývané kompozitné panely s kovovým povrchom, pozostávajú z dvoch tenkých kovových obkladových dosiek spojených s ľahkým materiálom jadra. Obkladové plechy sú zvyčajne hrubé 0,4 mm až 0,8 mm a môžu byť z pozinkovanej ocele, ocele s farebným povlakom, ocele s povlakom Al-Zn alebo zliatiny hliníka. Materiál jadra sa vyberá na základe požiarnej bezpečnosti, tepelnej izolácie a rozpočtových požiadaviek. Bežné možnosti jadra sú minerálna vlna, tuhý polyuretán (PU) a polystyrén (EPS). Obloženie a jadro sú spojené lepidlom, čím sa vytvorí namáhaná štruktúra. Kovové obklady prenášajú ťahové a tlakové sily, zatiaľ čo jadro prenáša šmykové napätie a udržuje obklady oddelené, čo má za následok vysokú tuhosť v ohybe vzhľadom na hmotnosť panelu.
Strešné sendvičové panely z minerálnej vlny majú bežne hrúbku 50 mm až 200 mm s efektívnymi šírkami 900 mm až 1000 mm. PU sendvičové panely majú hrúbku od 30 mm do 100 mm s efektívnou šírkou 1000 mm. Sendvičové panely EPS sú dostupné v hrúbke od 50 mm do 250 mm s efektívnymi šírkami 1150 mm alebo 1200 mm. Dĺžka panelov je vo všeobecnosti až 12 000 mm a je možné vyrobiť vlastné dĺžky podľa požiadaviek projektu.
| Ukazovateľ výkonu | Polyuretánové (PU) jadro | Jadro z rockovej vlny | Polystyrénové (EPS) jadro | Štandardná referencia |
|---|---|---|---|---|
| Hustota jadra | ≥30 kg/m³ | ≥100 kg/m³ | ≥18 kg/m³ | JC/T 868/869/689 |
| Tepelná vodivosť | ≤0,027 W/(m·K) | ≤0,045 W/(m·K) | ≤0,041 W/(m·K) | Merané pri teplote okolia |
| Sila väzby | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Medzi obkladom a jadrom |
| Výkon spaľovania | Trieda B1 | Trieda A (nehorľavé) | Trieda B2 | GB 8624 |
| Hodnotenie požiarnej odolnosti | Neuvedené | ≥60 min pre hrúbku ≥80 mm | Neuvedené | Overené požiarnymi skúškami |
| Ohybová nosnosť | ≥0,5 kN/m pri L₀/200 | ≥0,5 kN/m pri L₀/250 | ≥0,5 kN/m pri L₀/250 | Hranica vychýlenia |
| Bežná hrúbka | 30 – 100 mm | 50 – 200 mm | 50–250 mm | Prispôsobiteľné |
| Efektívna šírka | 1000 mm | 900–1000 mm | 1150–1200 mm | Štandardné šírky |
Panel sa správa ako I-lúč. Kovové obklady pôsobia ako príruby, ktoré prenášajú ťahové a tlakové napätie. Jadro pôsobí ako stojina, prenášajúca šmykové sily. Zvýšenie hrúbky jadra zvyšuje tuhosť v ohybe bez pridania významnej hmotnosti, pretože hustota jadra je nízka. Všetky tri typy jadier musia spĺňať minimálnu únosnosť v ohybe 0,5 kN/m pod stanoveným limitom priehybu. Panely z kamennej vlny a EPS sa testujú na L₀/250, zatiaľ čo PU panely sa testujú na L₀/200.
Požiadavky na pevnosť spoja sa líšia podľa typu jadra. EPS panely vyžadujú pevnosť spojenia nad 0,1 MPa, PU panely aspoň 0,09 MPa a panely z minerálnej vlny nad 0,06 MPa. Počas testovania odlupovania musí byť materiál jadra, ktorý zostáva na obklade, rovnomerne rozložený a pokrývať aspoň 85 % lepenej plochy. Táto požiadavka pomáha potvrdiť, že obklady a jadro naďalej fungujú ako jeden celok.
Správanie ohňa je determinované hlavne jadrom. Jadrá z minerálnej vlny sú nehorľavé a poskytujú odolnosť proti ohňu najmenej 60 minút, ak je hrúbka 80 mm alebo viac. PU jadrá môžu dosiahnuť triedu nehorľavosti B1. EPS jadrá sú klasifikované ako trieda B2 a sú obmedzené na oblasti s nízkymi požiadavkami na požiarnu bezpečnosť. Požiarne kódy projektu by sa mali riadiť výberom jadra.
PU jadrá ponúkajú najnižšiu tepelnú vodivosť s hodnotou 0,027 W/(m·K) alebo menej, nasleduje EPS s hodnotou 0,041 W/(m·K) a minerálna vlna s hodnotou 0,045 W/(m·K). Výber by mal vyvážiť izolačné ciele, požiarnu odolnosť a rozpočet. Pre danú požiadavku izolácie môžu byť PU panely tenšie ako panely z EPS alebo minerálnej vlny.

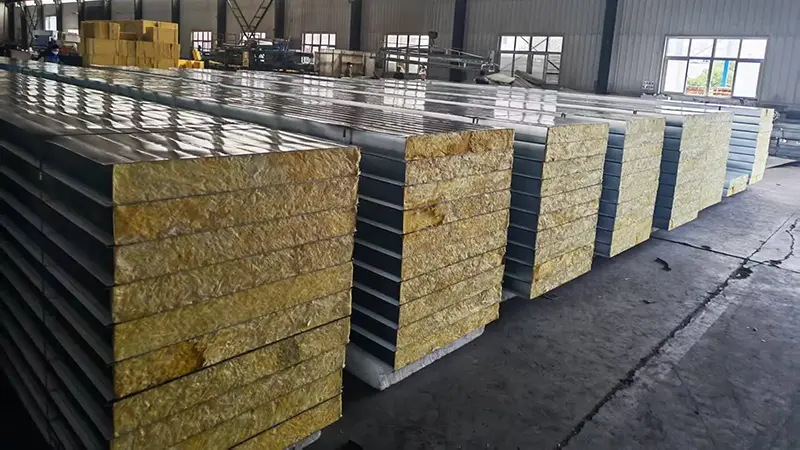

Jadrové panely z minerálnej vlny sú vhodné pre budovy, ktoré vyžadujú nehorľavé obalové materiály, ako sú priemyselné závody s vysokým rizikom požiaru, verejné budovy, čisté priestory a oblasti, kde požiarne predpisy nariaďujú materiály triedy A. Poskytujú tiež dobrú absorpciu zvuku, čo je užitočné v hlučnom prostredí.

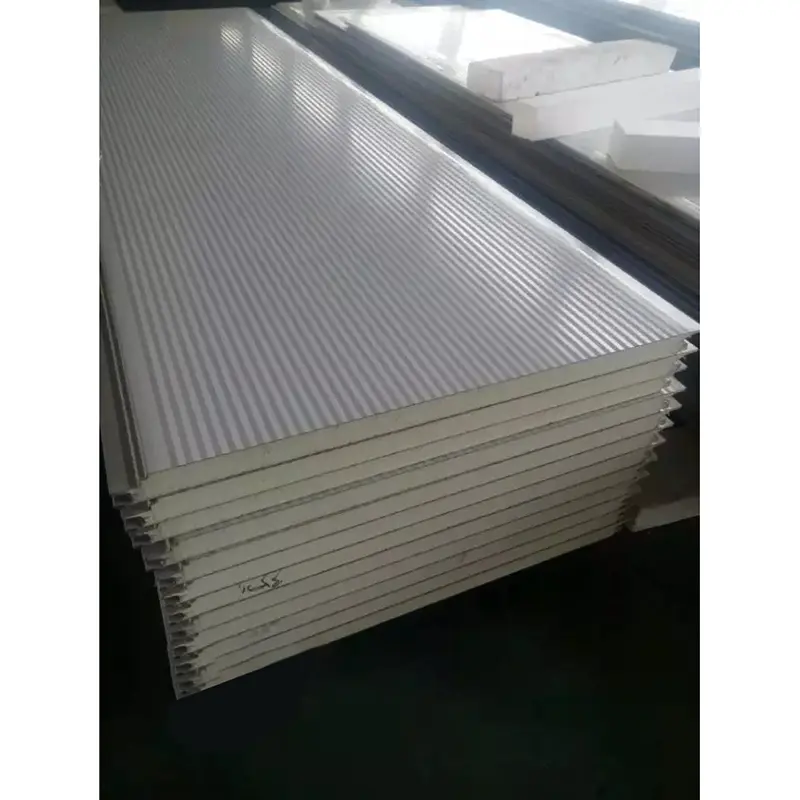

PU jadrové panely sú vhodné pre projekty, kde je potrebná maximálna tepelná izolácia v rámci obmedzenej hrúbky, ako sú chladiarenské sklady, sklady s regulovanou teplotou a energeticky efektívne budovy. Vďaka ich požiarnej triede B1 sú prijateľné v mnohých aplikáciách, ale mali by sa potvrdiť miestne požiarne predpisy.

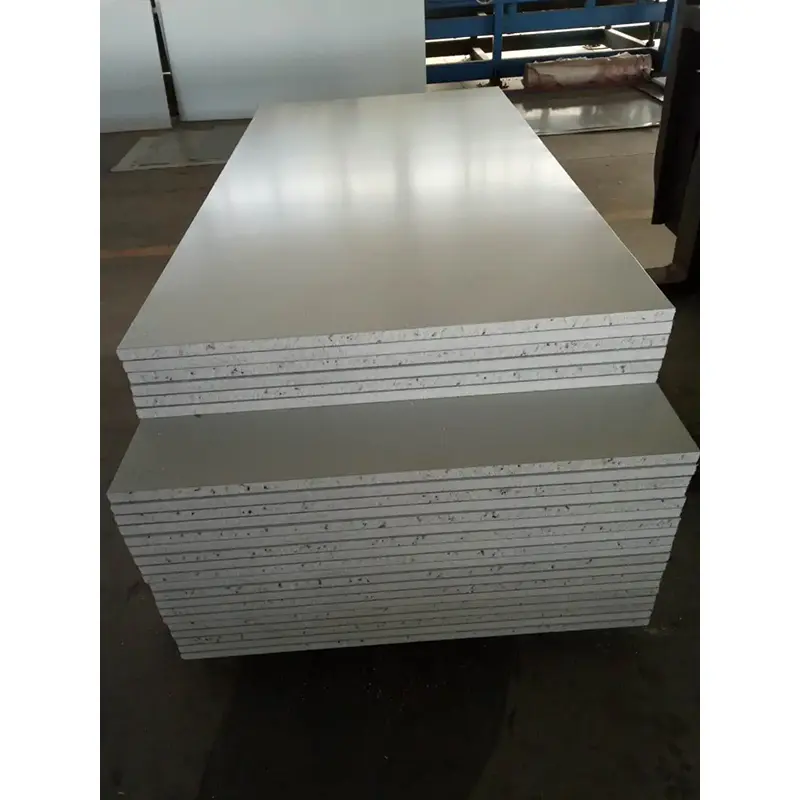

EPS jadrové panely sú ekonomickou možnosťou pre budovy s nízkymi požiadavkami na požiarnu bezpečnosť, ako sú dočasné stavby, poľnohospodárske budovy a niektoré sklady. Poskytujú dobrú izoláciu za nižšiu cenu, ale ich hodnotenie B2 obmedzuje použitie v obývaných alebo vysoko rizikových oblastiach.
Kamenná vlna je jedinou nehorľavou možnosťou spomedzi troch a poskytuje najvyššiu požiarnu odolnosť. PU môže dosiahnuť B1, zatiaľ čo EPS je B2. Pre budovy s prísnymi požiarnymi predpismi sa zvyčajne vyžaduje kamenná vlna.
Áno, sendvičové panely je možné použiť na steny aj strechy, ale strešné panely môžu vyžadovať ďalšie funkcie, ako sú pevnejšie profily, lepší dizajn odvodnenia a vyššia odolnosť proti vztlaku vetra. Overte si u výrobcu, či vybraný panel spĺňa požiadavky na zaťaženie strechy.
PU ponúka lepšiu tepelnú izoláciu na jednotku hrúbky a vyššiu pevnosť spoja, ale stojí viac. EPS je ľahší a lacnejší. Ak je možné dosiahnuť izolačné ciele pomocou hrubšieho EPS panelu, môže to byť ekonomickejšia voľba. Pri rozhodovaní by sa mali riadiť tepelnými výpočtami.
Príslušné normy zahŕňajú JC/T 868 pre polyuretánové sendvičové panely s kovovým povrchom, JC/T 869 pre sendvičové panely z minerálnej vlny s kovovým povrchom a JC/T 689 pre sendvičové panely z polystyrénu s kovovým povrchom. Projektové špecifikácie a akceptačné kritériá by mali odkazovať na tieto dokumenty.
