Kompozitné panely z minerálnej vlny sú prefabrikované kompozitné dosky vytvorené lepením vystužených obkladových materiálov alebo povrchových vrstiev na substrát dosky z minerálnej vlny. Samotný substrát je produkt z anorganického vlákna vyrobený zo surovín, ako je čadič, gabro a dolomit, spracovaný vysokoteplotným tavením (nad 1450 °C) a zvlákňovaním s prídavkom spojív a vodoodpudivých prostriedkov.
Podľa normy JGJ/T 350-2015 (Technická špecifikácia pre aplikáciu tepelnej izolácie a ohňovzdorných kompozitných panelov) sa kompozitné panely klasifikujú na anorganické a organické typy, pričom panely z minerálnej vlny spadajú do kategórie anorganických. Ďalej sa klasifikujú podľa hmotnosti na jednotku plochy na typ I (<20 kg/m²) a typ II (20–30 kg/m²).
Materiál jadra pozostáva z pásov minerálnej vlny s orientáciou vlákien kolmo na povrch dosky. Povrch je vystužený buď vrstvou zo sklenej mriežky a polymérovej malty, alebo styčnou membránou na báze polyuretán-cementu. Kľúčové ukazovatele výkonnosti sú uvedené v tabuľke nižšie.
| Položka | Typ sklolaminátovej sieťoviny a polymérovej malty | Typ membrány na báze polyuretánu a cementu | Testovacia metóda |
|---|---|---|---|
| Hustota | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Koeficient kyslosti | ≥1,8 | ≥1,8 | GB/T 5480 |
| Rozmerová stabilita | ≤ 1,0 % | ≤ 0,2 % | GB/T 8811 |
| Pevnosť v ťahu kolmo na povrch | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Tepelná vodivosť | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Výkon spaľovania | Trieda A | Trieda A | GB 8624 |
Odporúčané rozmery výrobku sú dĺžka maximálne 1200 mm a šírka maximálne 600 mm. Prípustná odchýlka hrúbky je +2 mm / -0 mm. Polymérny povlak na povrchu materiálu jadra musí byť rovnomerný, bez nepotiahnutých oblastí.
Tento výrobok sa skladá z pozinkovaného oceľového alebo farebne potiahnutého oceľového obkladu (hrúbka 0,4–0,8 mm) a jadra z minerálnej vlny, ktoré sú navzájom spojené pomocou vysokopevnostného lepidla. V porovnaní so štandardnými doskami z minerálnej vlny ponúka zlepšenú celkovú tuhosť a únosnosť v ohybe. Kovový povrch tiež zvyšuje odolnosť proti poveternostným vplyvom a odolnosť proti nárazu.
Tento produkt je vybavený ľahkým sklolaminátovým obkladom spojeným s povrchom dosky z minerálnej vlny. Určené na izoláciu v systémoch nepriehľadných predstenových stien, je pripevnené k základnej stene pomocou kotiev a tesniacej pásky. Ponúka výhody, ako je vysoká účinnosť konštrukcie, relatívne nízke náklady na materiál a jednoduchá inštalácia.
Ľahká kompozitná doska z minerálnej vlny BBMG Star-Brand® s povrchom zo sklenených vlákien bola použitá v projekte vonkajšej opláštenia v projekte „Tianbao Jiuru Pinzhu“ v ekonomickej oblasti letiska Tianjin. Produkt na ploche viac ako 70 000 metrov štvorcových spĺňal požiadavky projektu na požiarnu odolnosť, tepelnú izoláciu, tepelné tienenie a absorpciu zvuku. Rovnaký typ kompozitnej dosky z minerálnej vlny sa použil aj na izolačný systém fasádnych závesov v projekte renovácie komerčnej budovy v centre mesta Tianjin. Porovnávacia analýza stavebných procesov, nákladov a harmonogramov naznačila zlepšenie kvality výstavby a prínosov projektu.
Tenkosadrový vonkajší izolačný systém stien využívajúci kompozitné dosky z minerálnej vlny bol použitý v projektoch ako Anqing Dechen Chenyunfu a Xuzhou Greenland High-Speed Rail New City. Systém pozostáva z kompozitných dosiek z minerálnej vlny, lepidiel, základnej malty, kotiev a sklolaminátovej mriežky odolnej voči zásadám. Medzi jeho vlastnosti patrí nehorľavosť, neprítomnosť emisií toxických plynov pri vystavení ohňu, nízka tepelná vodivosť a odolnosť voči poveternostným vplyvom, spolu so zvukovou izoláciou a absorpčnými schopnosťami.
Plne automatizovaná digitálna výrobná linka na kompozitné dosky z minerálnej vlny, vyvinutá Výskumným inštitútom Harbin Institute of Technology (Suzhou), využíva technológiu 3D vystužovania a zapuzdrenia. Tento prístup rieši priemyselné výzvy, ako je rozpletanie vlákien po rezaní, problémy s spájaním rozhraní a kompatibilita materiálov medzi vrstvami. Umožňuje presnú kontrolu vertikálnej pevnosti v ťahu (nad 100 kPa) a hrúbky povlaku (dodržiavaná v rozmedzí 1–1,5 mm).
Všetky parametre uvedené nižšie sú založené na príslušných národných alebo priemyselných normách. K dispozícii je prispôsobenie na splnenie špecifických požiadaviek projektu.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Štandard/Základ |
|---|---|---|
| Výkonné štandardy | GB/T 25975-2010; JGJ/T 350-2015 | Výrobky z minerálnej vlny na vonkajšiu tepelnú izoláciu; Technická špecifikácia pre tepelnoizolačné a ohňovzdorné kompozitné panely |
| Materiál jadra | Kamenná vlna (čadičové vlákno) | Koeficient kyslosti ≥ 1,8 |
| Hustota | 100–150 kg/m³ (typ zosilneného vertikálneho vlákna ≥ 140 kg/m³) | |
| Tepelná vodivosť | ≤ 0,042 – 0,046 W/(m·K) | Závisí od typu produktu |
| Pevnosť v ťahu (kolmo k povrchu) | ≥ 0,10 MPa | Požiadavka na tenkoomietkové systémy vonkajších stien |
| Rozmerová stabilita | ≤ 0,2 % – 1,0 % | Závisí od typu produktu |
| Hmotnosť na jednotku plochy | Typ I < 20 kg/m²; Typ II 20–30 kg/m² | |
| Výkon spaľovania | Trieda A (nehorľavé) | GB 8624 |
| Teplotná odolnosť | ≥ 800 °C | |
| Hydrofóbnosť | ≥ 98 % |
1. Trieda A požiarna odolnosť.Panely sú klasifikované ako nehorľavé triedy A podľa GB 8624. Pri vystavení ohňu nevypúšťajú toxické výpary, čo pomáha splniť povinné požiadavky požiarnej bezpečnosti pre výškové a verejné budovy.
2. Výrobná prefabrikácia a efektívnosť inštalácie.Panely sú prefabrikované v kontrolovanom továrenskom prostredí, čím sa znižuje potreba mokrého obchodu na mieste. Čas montáže môže byť kratší v porovnaní s tradičnými viacvrstvovými izolačnými systémami. Dĺžky panelov je možné prispôsobiť a výrobný proces lepenia prispieva k konzistentnej kvalite.
3. Vylepšený mechanický výkon.Kompozitná štruktúra zlepšuje odolnosť proti nárazu a šmyku v porovnaní s doskami z minerálnej vlny bez povrchovej úpravy. Vystužené vertikálne typy vlákien dosahujú pevnosť v ťahu kolmo k povrchu najmenej 0,10 MPa.
4. Výkon tepelnej izolácie.S tepelnou vodivosťou v rozsahu 0,042–0,046 W/(m·K) panely poskytujú stabilnú tepelnú izoláciu a pri správnej inštalácii prispievajú k energetickej účinnosti budovy.
5. Akustický výkon.Porézna vláknitá štruktúra minerálnej vlny zaisťuje absorpciu zvuku, čím pomáha znižovať prenos vonkajšieho a vnútorného hluku.
Pre tenkovrstvové omietkové systémy vonkajších stien:Použite vystužené vertikálne kompozitné dosky z minerálnej vlny s pevnosťou v ťahu kolmo k povrchu najmenej 0,10 MPa. Uistite sa, že vybraný typ dosky je kompatibilný so špecifikovaným lepidlom a základnou maltou.
Pre nepriehľadnú izoláciu predsteny:Môžu sa použiť ľahké dosky so skleneným vláknom. Overte, či sú kotviaci systém a detaily tesnenia škáry navrhnuté podľa projektového zaťaženia vetrom a požiadaviek na pohyb.
Pre strešné alebo priemyselné aplikácie:Kompozitné dosky z minerálnej vlny s kovovým povrchom ponúkajú dodatočnú tuhosť a odolnosť voči poveternostným vplyvom. Uistite sa, že kovový obklad a lepidlo sú vhodné pre očakávanú prevádzkovú teplotu a podmienky expozície.
Pre projekty s prísnymi požiadavkami na požiarnu bezpečnosť:Všetky tu uvedené kompozitné panely z minerálnej vlny sú nehorľavé triedy A. Celkový požiarny výkon stenovej zostavy však závisí aj od detailov inštalácie, upevňovacích prvkov a úpravy spojov.
1.Vonkajšie tepelnoizolačné kompozitné systémy (ETICS) s tenkovrstvovou omietkou pre fasády budov.
2.Izolačné vrstvy pre nepriehľadné predsteny, ako sú kamenné alebo kovové predsteny.
3.Tepelnoizolačné obálky pre strechy a steny priemyselných podnikov a verejných budov.
4.Projekty energetickej efektívnosti budov vyžadujúce kombináciu požiarnej bezpečnosti a efektívnosti výstavby.
Štandardné dosky z minerálnej vlny sa zvyčajne dodávajú bez továrensky aplikovanej obkladovej vrstvy a môžu vyžadovať dodatočné vystuženie na mieste. Kompozitné panely z minerálnej vlny sú prefabrikované s obkladovým materiálom (ako je polymérna malta, sieťovina zo sklenených vlákien alebo kovový plech), ktoré sú už spojené s jadrom z minerálnej vlny. To zlepšuje manipuláciu, rozmerovú stabilitu a mechanickú pevnosť a môže zjednodušiť inštaláciu.
Pre tenkovrstvové omietkové systémy sa vo všeobecnosti odporúča vystužená zvislá kompozitná doska z minerálnej vlny. Mal by mať pevnosť v ťahu kolmo k povrchu najmenej 0,10 MPa a hustotu najmenej 140 kg/m³. Vždy si overte kompatibilitu so špecifikovaným lepidlom a základnou maltou.
Áno, jadro z minerálnej vlny je anorganický materiál a panely sú klasifikované ako nehorľavé triedy A podľa GB 8624. Požiarna odolnosť celej zostavy steny však závisí aj od obkladového materiálu, lepidla, spojovacích prvkov a detailov inštalácie.
Áno, rozmery panelov môžu byť často prispôsobené požiadavkám projektu. Štandardné odporúčania sú maximálna dĺžka 1200 mm a maximálna šírka 600 mm pre vystužené vertikálne vláknité dosky. Kovové a ľahké dosky so sklenenými vláknami môžu mať rôzne veľkosti. Kontaktujte prosím náš technický tím s konkrétnymi rozmermi.
Medzi kľúčové normy patrí GB/T 25975-2010 pre výrobky z minerálnej vlny používané pri vonkajšej tepelnej izolácii a JGJ/T 350-2015 pre aplikáciu tepelnej izolácie a ohňovzdorných kompozitných panelov. Uvedené skúšobné metódy zahŕňajú GB/T 5480 pre hustotu a koeficient kyslosti, GB/T 8811 pre rozmerovú stabilitu, GB/T 30804 pre pevnosť v ťahu a GB 8624 pre výkon spaľovania.

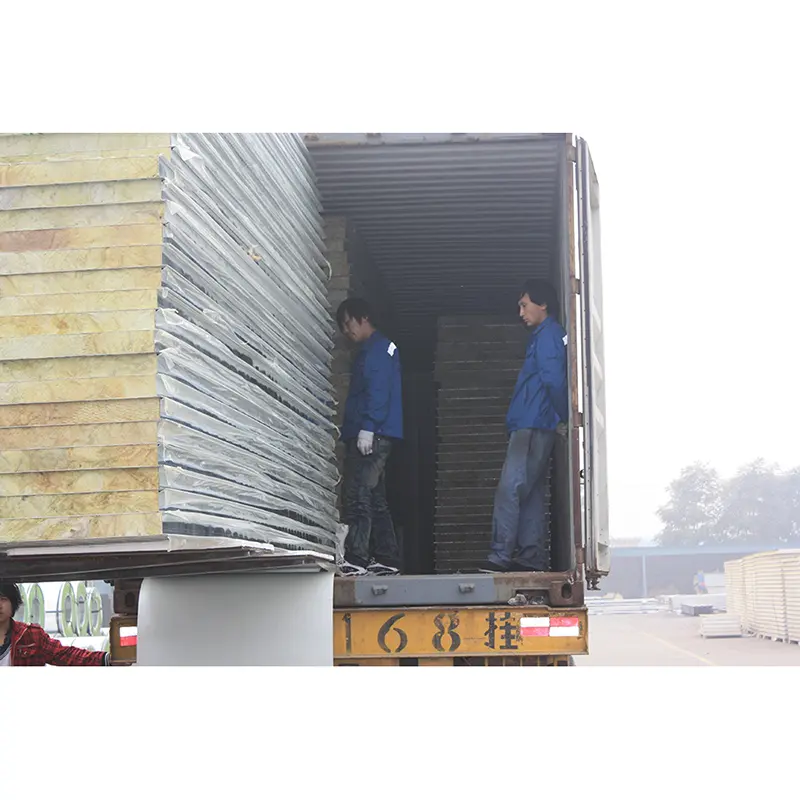

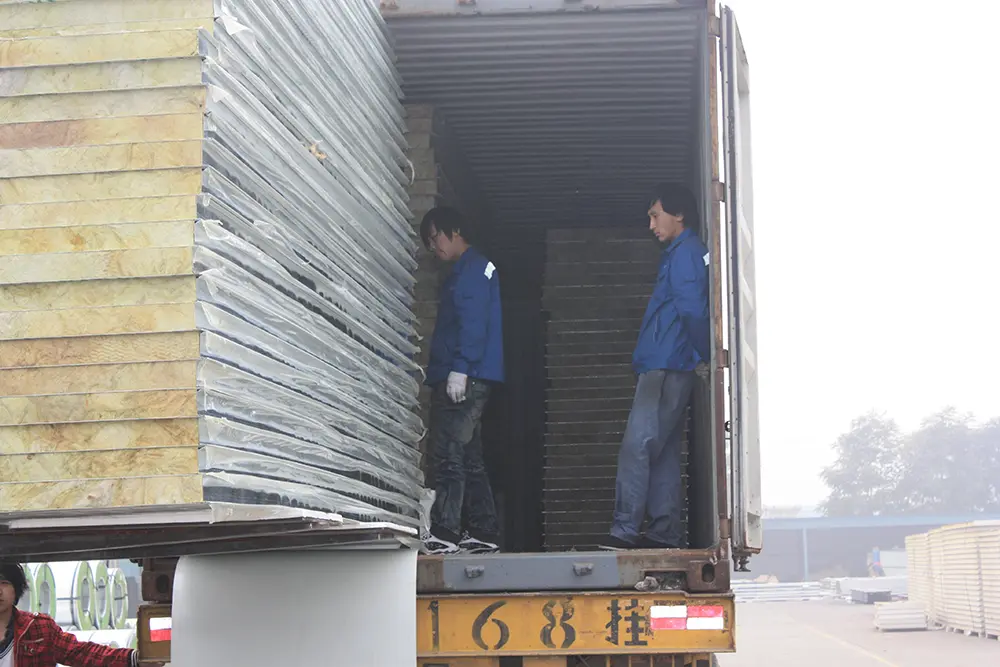

Panely by sa mali skladovať naplocho na suchom, krytom mieste mimo priameho slnečného žiarenia a vlhkosti. Vyhnite sa príliš vysokému stohovaniu, aby ste zabránili deformácii. Počas manipulácie používajte vhodné zdvíhacie zariadenia a vyhýbajte sa ťahaniu alebo pádu panelov. Pri rezaní, kotvení a ošetrení spojov dodržujte pokyny výrobcu na inštaláciu.
