Polystyrénové sendvičové panely

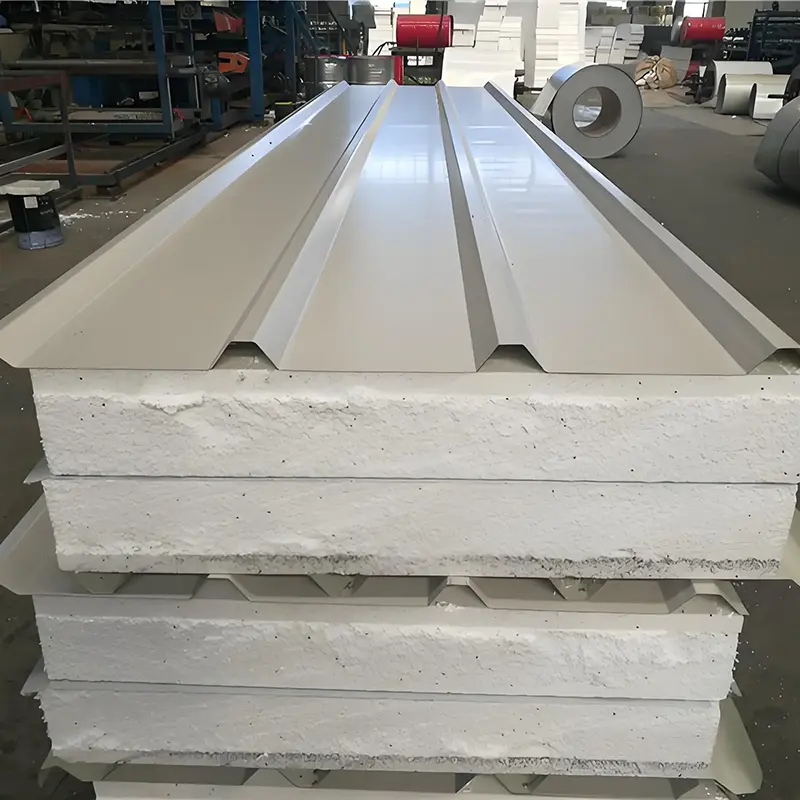

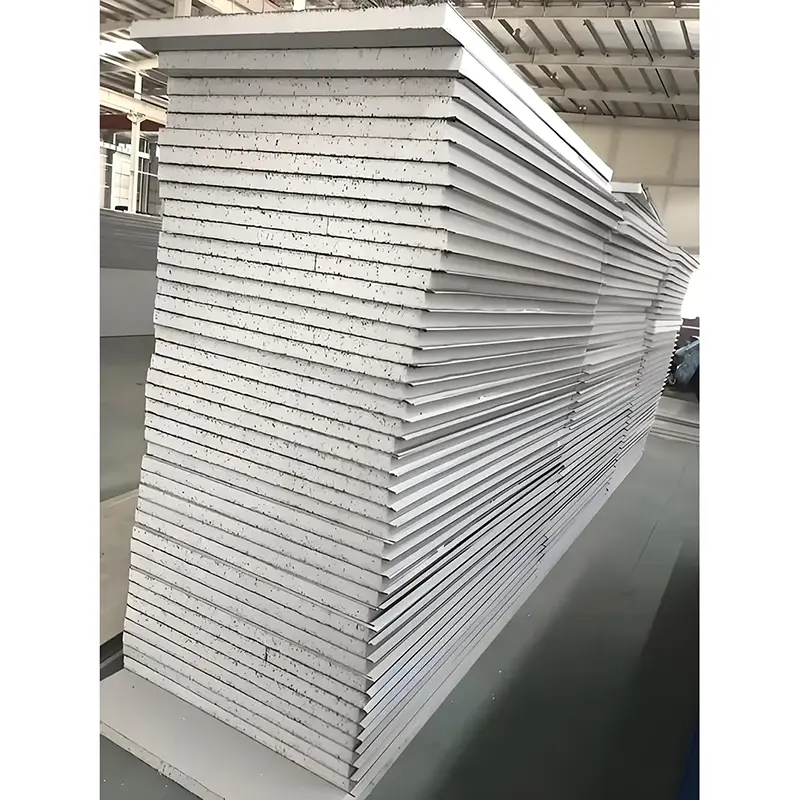

Polystyrénové sendvičové panely, tiež označované ako EPS farebné oceľové kompozitné panely, pozostávajú z nehorľavého polystyrénového penového jadra spojeného medzi dvoma farebne potiahnutými oceľovými obkladmi. Oceľové obklady majú zvyčajne hrúbku 0,4 mm až 0,8 mm. Jadrom je tvarovaná doska z expandovaného polystyrénu. Dvojzložkové polyuretánové lepidlo sa bežne používa na spojenie povrchov a jadra do jedného komponentu. Tianjin SENBO vyrába tieto panely na vyhradených kontinuálnych laminovacích linkách s vlastnou kontrolou výberu obkladového materiálu, nanášania lepidla a hustoty jadra, aby sa zachovala konzistentná kvalita produktu.

Panel funguje na princípe namáhanej kože. Pri ohýbaní odolávajú kovové obklady ťahovým a tlakovým silám, zatiaľ čo jadro prenáša šmykové napätie a drží obklady od seba. Tento dizajn poskytuje vyššiu tuhosť v ohybe, než by sa dalo očakávať na základe samotnej hmotnosti panelu. Monitorovanie výroby Senbo pokrýva hustotu jadra a pevnosť spoja v pravidelných intervaloch, čo pomáha zaistiť, že správanie namáhanej kože zostane spoľahlivé počas životnosti panelu.

Štandardné možnosti hrúbky zahŕňajú 50 mm, 75 mm, 100 mm, 150 mm, 200 mm a 250 mm. Efektívne šírky sú 1150 mm alebo 1200 mm. Panely je možné vyrábať v dĺžkach až do 12 000 mm a k dispozícii sú aj vlastné veľkosti v závislosti od prepravných a projektových požiadaviek.

Technické špecifikácie

Údaje o výkonnosti a overenie

1. Sila väzby a výkonnosť odlupovania

Minimálna pevnosť spoja pre polystyrénové sendvičové panely je špecifikovaná ako 0,1 MPa. Na porovnanie, polyuretánové panely vyžadujú aspoň 0,09 MPa a panely z minerálnej vlny vyžadujú aspoň 0,06 MPa. Pri testoch odlupovania musí byť materiál jadra, ktorý zostane na každom obklade, rovnomerne rozprestretý a musí pokrývať najmenej 85 % lepenej plochy. Táto požiadavka pomáha zabezpečiť, aby obklady a jadro počas prevádzky naďalej spolupôsobili.

2. Výkon tepelnej izolácie

Jadro EPS má tepelnú vodivosť nie vyššiu ako 0,041 W/(m·K). Jeho obsah uzavretých buniek je takmer 100%, čo znamená, že materiál obsahuje veľké množstvo nezávislých vzduchových vreciek, ktoré znižujú prenos tepla konvekciou. Panel s hrúbkou 50 mm vykazuje celkový súčiniteľ prestupu tepla približne 0,68 W/(m²·K) a váži približne 10 kg na meter štvorcový.

3. Mechanické vlastnosti

Únosnosť v ohybe je minimálne 0,5 kN/m, keď priehyb dosiahne L₀/250, kde L₀ je vzdialenosť medzi podperami. Táto úroveň je dostatočná pre štandardné aplikácie krytov budov. Hustota jadra 18 kg/m³ alebo vyššia prispieva k celkovej tuhosti panelu.

4. Požiarny výkon a limity použitia

GB/T 10801.1 vyžaduje, aby polystyrénové jadro malo kyslíkový index vyšší ako 30 % a spĺňalo klasifikáciu horľavosti B2. Polystyrénové sendvičové panely nie sú určené na stavebné diely, ktoré vyžadujú formálne hodnotenie požiarnej odolnosti. Mali by sa obmedziť na oblasti s nízkymi nárokmi na požiarnu bezpečnosť. Ak sa vyžaduje menovitá zostava, mali by sa špecifikovať panely s jadrami z minerálnej vlny alebo polyuretánu.

5. Zvuková izolácia

50 mm sendvičový panel EPS zvyčajne poskytuje priemernú zvukovú izoláciu približne 40 dB. Táto úroveň je vo všeobecnosti primeraná pre priemyselné budovy a skladovacie zariadenia, kde postačuje mierne akustické oddelenie.

Charakteristika produktu

• Ľahká konštrukcia:50 mm panel váži približne 10 kg/m², čo znižuje zaťaženie nosnej konštrukcie a zjednodušuje manipuláciu pri preprave a inštalácii.
• Stabilný izolačný výkon:Jadro z EPS má tepelnú vodivosť ≤0,041 W/(m·K) a štruktúru s uzavretými bunkami, ktorá obmedzuje vnútorný pohyb vzduchu, čím pomáha udržiavať konzistentný tepelný odpor v priebehu času.
• Vysoká pevnosť spoja:Väzba medzi oceľovým obkladom a jadrom z EPS presahuje 0,1 MPa, čo je viac ako minimálne hodnoty špecifikované pre sendvičové panely z polyuretánu a minerálnej vlny.
• Nákladová efektívnosť:V porovnaní s panelmi z minerálnej vlny a polyuretánu podobnej hrúbky majú panely EPS vo všeobecnosti nižšie náklady na materiál a inštaláciu.
• Továrenská prefabrikácia:Panely sa vyrábajú na mieru v kontrolovanom továrenskom prostredí a montujú sa na mieste, čo znižuje stavebný odpad a skracuje čas inštalácie na mieste.

Bežné aplikácie

• Priemyselné budovy a sklady:Používa sa pre stenové a strešné kryty, kde sú požiadavky na požiarnu odolnosť nízke a uprednostňuje sa ľahký, ekonomický plášť.
• Dočasné a modulárne štruktúry:Vhodné pre kancelárie na stavbe, prefabrikované chatky a iné krátkodobé budovy, ktoré vyžadujú rýchlu montáž a jednoduché premiestnenie.
• Skladovanie s kontrolovanou teplotou:Môže byť použitý v chladiarenských skladoch alebo všeobecných skladoch s kontrolovanou teplotou za predpokladu, že protipožiarne opatrenia sú samostatne riešené podľa projektových špecifikácií.
• Ľahké obchodné a výstavné budovy:Používa sa v predajných centrách, výstavných pavilónoch a podobných svetelných štruktúrach, kde je prioritou flexibilita dizajnu a kontrola nákladov.

Manipulácia a skladovanie na mieste

• Zdvihnite panely pomocou látkových popruhov alebo čalúnených vidlíc, aby ste predišli pretlačeniu oceľových povrchov.
• Panely režte pílou s jemnými zubami alebo špeciálnym kotúčom na panely; pred inštaláciou odstráňte častice peny z okrajov.
• Počas skladovania a inštalácie držte panely mimo dosahu otvoreného ohňa, iskier zo zvárania a zariadení s vysokou teplotou.
• Nevystavujte jadrá EPS organickým rozpúšťadlám alebo silným chemikáliám, ktoré môžu penu rozpustiť.
• Panely skladujte naplocho alebo mierne naklonené, mimo zeme, pod vodotesným krytom a mimo priameho slnečného žiarenia.

Bežné otázky

Môžu byť EPS sendvičové panely použité v obývaných budovách?

Vo všeobecnosti sa používajú v budovách, kde sú požiadavky na požiarnu bezpečnosť na plášť nízke, ako sú niektoré sklady, dočasné kancelárie a poľnohospodárske stavby. Pre obývané budovy alebo oblasti, ktoré sa riadia prísnymi požiarnymi predpismi, sa zvyčajne vyžadujú panely s nehorľavým jadrom.

Čím sa panely EPS líšia od panelov polyuretánových?

EPS panely sú ľahšie a často lacnejšie, ale ich požiarna odolnosť B2 obmedzuje ich použitie. Polyuretánové panely ponúkajú lepší tepelný výkon na jednotku hrúbky a zvyčajne dosahujú retardáciu horenia B1. Správna voľba závisí od požiarnych predpisov, izolačných cieľov a rozpočtu.

Ako by mali byť EPS panely chránené pri dlhodobom skladovaní?

Mali by byť uchovávané v suchu, zakryté a mimo zdrojov tepla. Dlhodobé vystavenie UV žiareniu môže ovplyvniť oceľový povlak a vlhkosť sa môže dostať do jadra, ak okraje nie sú utesnené. Pravidelne kontrolujte ochrannú fóliu a obal.

Dajú sa tieto panely po skončení životnosti recyklovať?

Oceľové obklady sú recyklovateľné. EPS pena môže byť tiež recyklovaná alebo použitá ako surovina v niektorých procesoch, ale miestne recyklačné zariadenia a predpisy by sa mali vopred skontrolovať.

Inšpekcia a kontrola kvality

Každá dávka prichádzajúcej ocele a EPS sa kontroluje na hrúbku, hustotu a stav povrchu. Monitorovanie výroby zahŕňa rozmery panelov, aplikáciu lepidla a konzistenciu lepenia. Pred odoslaním sú panely skontrolované z hľadiska kvality okrajov, poškodenia povrchu a integrity balenia. Je možné dodať správy zosúladené s JC/T 689-1998 a ak si to projekt vyžaduje, je k dispozícii dodatočné testovanie treťou stranou.

Body, ktoré je potrebné zvážiť pred objednaním

• Potvrďte, že požiadavky na požiarnu bezpečnosť projektu povoľujú materiál jadra B2.
• Vyberte hrúbku na základe tepelných výpočtov a tabuliek rozpätia, a nie na základe odhadov.
• Skontrolujte, či sa efektívna šírka zhoduje so stavebným modulom, aby ste znížili rezný odpad.
• Starostlivo naplánujte detaily tesnenia škár a odvodnenia, najmä pre strechy a vonkajšie steny.
• Prediskutujte dĺžky dodávky s dodávateľom, aby ste sa vyhli zbytočným spojom na mieste.
