Podlaha z výstužného krovu

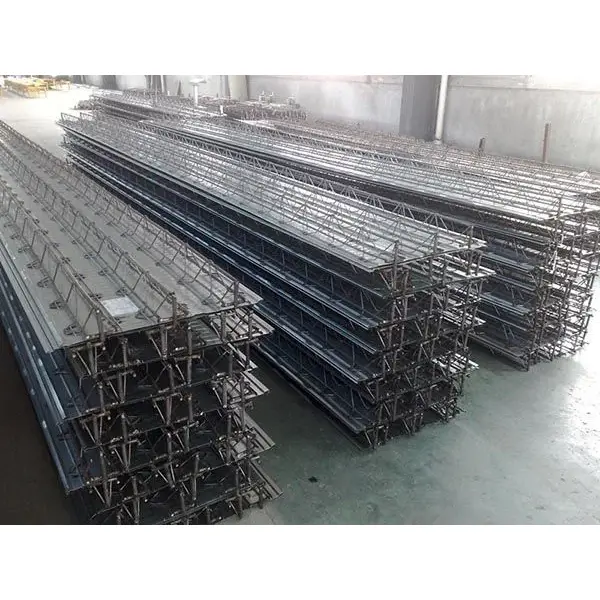

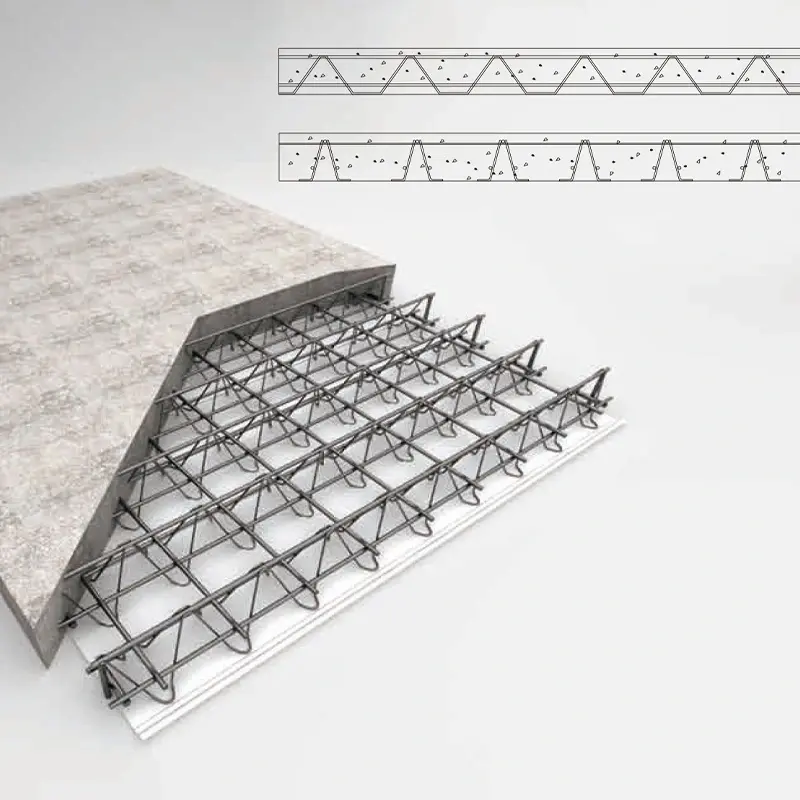

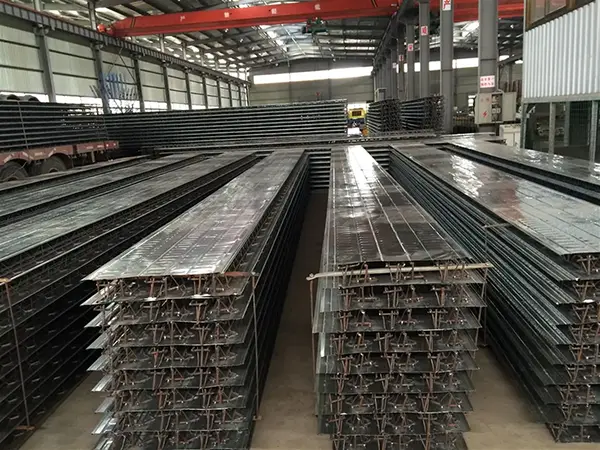

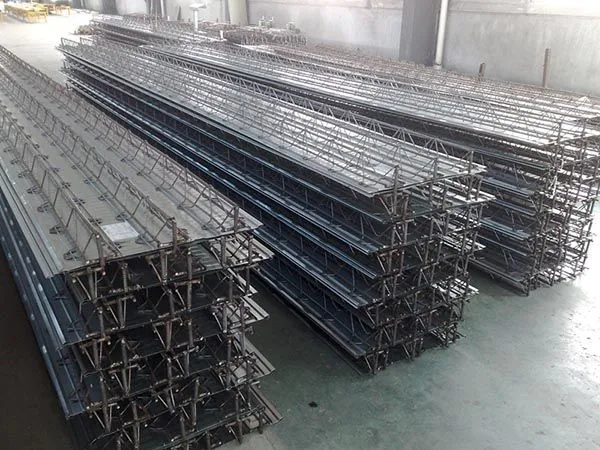

Podlaha z výstužného priehradového nosníka je kompozitný nosný panel vytvorený kombináciou oceľového výstužného nosníka so spodnou doskou na automatizovanej výrobnej linke. Samotný nosník pozostáva z horných pásov, spodných pásov a pásových pásov spojených odporovým bodovým zváraním, čím sa vytvára stabilná trojuholníková konštrukcia. Tento nosník je potom privarený k spodnej doske, zvyčajne k 0,5 mm hrubému pozinkovanému oceľovému plechu alebo vláknocementovej doske.

Stavebné materiály SENBOdodáva tento produkt ako súčasť svojho sortimentu podláh s oceľovou konštrukciou. Palubovka slúži ako trvalé debnenie počas výstavby a neskôr prispieva ku konštrukčným vlastnostiam betónovej dosky.

Konštrukčné zloženie a materiály

Horné a spodné pásové tyče sú zvyčajne vyrobené z ocele HRB400 alebo CRB550, zatiaľ čo pásové tyče zvyčajne používajú oceľ HPB300, HRB400 alebo CPB550. Vertikálne a horizontálne nosné tyče sú všeobecne HPB300 alebo HRB400.

Ak sa ako spodné debnenie použije pozinkovaný oceľový plech, jeho hrúbka je 0,5 mm, medza klzu je najmenej 250 N/mm² a hmotnosť obojstranného pozinkovaného povlaku je najmenej 120 g/m². Spodný list sa dodáva v dvoch šírkach: Typ A (600 mm) a Typ B (576 mm).

Výšky oceľových nosníkov sa pohybujú od 50 mm do 340 mm, čo zodpovedá hrúbkam dosiek od 80 mm do 370 mm. Priemery horného a spodného pásu sú 6–12 mm a priemery pásových tyčí sú 4–8 mm. Existuje niekoľko produktových radov, ako napríklad TD1–TD7 a HB1–HB8, pričom TD3-90 je bežne používaný model.

Klasifikácia výrobkov podľa spodného debnenia

Výrobky sú klasifikované podľa typu spodného debnenia. Tradičný typ používa pozinkovaný oceľový plech, zatiaľ čo trvalý (nesnímateľný) typ používa jemne kamenivo betónové alebo vláknocementové dosky. Podľa národných štandardných atlasov 23CG56-1 a 23CG56-2 produkty trvalého spodného debnenia eliminujú potrebu odstraňovania debnenia na mieste, poskytujú hladkú povrchovú úpravu spodnej strany a sú vhodné do vlhkého alebo čistého prostredia, ako aj do budov bez zavesených stropov.

Výkon v reálnych projektoch

1. Použitie vo vysokých výškach: 140 800 m² priehradovej paluby

Projekt super výškových budov, ktorý je v súčasnosti vo výstavbe, má celkovú podlahovú plochu 218 000 m². Veža A má 39 poschodí (176,1 m) a veža B má 51 poschodí (212,4 m). V rámci projektu bolo použitých 140 800 m² priehradových palubových systémov a 16 100 m² okrajového debnenia. Hrúbka dosiek sa pohybovala od 110 mm do 150 mm a nosníky boli vyrobené pomocou vysokofrekvenčného odporového bodového zvárania.

V porovnaní s tradičnými doskami odlievanými na mieste táto metóda eliminovala inštaláciu debnenia, odstraňovanie debnenia a ručné viazanie výstuže. Kvalita konštrukcie zostala stabilná a spoľahlivá.

2. Overenie dlhého rozpätia a veľkého konzoly

Výstavné centrum vedeckého a technologického parku Zhongguancun AI je pilotný projekt „budovy s nulovým obsahom uhlíka“ v Pekingu. Štvorposchodová oceľová rámová konštrukcia bola navrhnutá pre Seizmickú intenzitu 8. Má maximálne rozpätie 3,5 m a maximálnu dĺžku konzoly 8,25 m.

Použila sa podlahová krytina typu TD3-90 s výškou krovu 90 mm a celkovou hrúbkou dosky 120 mm. Maximálne nepodporované rozpätie počas výstavby bolo 3,0 m. V 8,25 m konzolovej zóne boli v strede rozpätia nainštalované dočasné dvojité vertikálne stĺpiky, aby sa vyvolalo prevýšenie 1,5 ‰, čím sa zabezpečila konštrukčná bezpečnosť.

3. Overenie požiarnej a koróznej odolnosti

Výstuž je úplne zaliata betónom, čo dáva požiarnu odolnosť podobnú ako tradičné liate dosky. Testy ukazujú, že doska s hrúbkou 100 mm (zodpovedajúca 70 mm vysokej oceľovej priehradke) dosahuje požiarnu odolnosť 1,68 hodiny. Pozinkovaný oceľový plech nevyžaduje žiadnu dodatočnú protipožiarnu ochranu.

V porovnaní s kompozitnými doskami využívajúcimi profilovanú oceľovú palubovku, oceľová priehradová podlaha ponúka lepšiu odolnosť proti korózii. Pretože pozinkovaný oceľový plech neprispieva k nosnosti konštrukcie v prevádzkovej fáze, hrdza nemôže ohroziť štrukturálnu integritu.

4. Efektívnosť výstavby a údaje o nákladoch

Továrenská výroba zaisťuje rovnomerné rozstupy výstuže a konzistentnú hrúbku betónového krytu. Práca na viazaní výstuže na mieste je znížená o 60 % – 70 %. V prípade projektu suterénu Xiqing Houtai Plot G v meste Tianjin skrátilo použitie tejto technológie dobu výstavby približne o 10 dní a prinieslo celkové úspory nákladov vo výške 1,972 milióna RMB. Komplexné náklady na meter štvorcový boli o viac ako 20 % nižšie ako tradičné kompozitné dosky.

Stručný prehľad technických špecifikácií

Nasledujúce parametre sú založené na priemyselnom štandarde JG/T 368-2012 a národných štandardných atlasoch. K dispozícii je prispôsobenie.

Prečo tento systém funguje

1. Továrenská prefabrikácia zaisťuje konzistentnosť.Nosník je vytvorený automatizovaným odporovým bodovým zváraním, ktoré udržuje rovnomerné rozstupy výstuže a presné rozmery. To znižuje viazanie výstuže na mieste o 60 % – 70 % a vedie k konzistentnejšej kvalite konštrukcie.

2. Obojsmerná tuhosť porovnateľná s doskami zaliatymi na mieste.Systém môže byť navrhnutý ako obojsmerná doska, ponúkajúca tuhosť podobnú liatej železobetónovej doske s obojsmernou výstužou. Seizmický výkon je vo všeobecnosti lepší ako profilované oceľové kompozitné dosky.

3. Ohňovzdornosť a odolnosť proti korózii bez dodatočných náterov.Pretože výstuž je úplne zaliata betónom, 100 mm doska dosahuje požiarnu odolnosť 1,68 hodiny bez protipožiarnej ochrany. Pozinkovaný plech slúži len ako debnenie, korózia teda neovplyvňuje konštrukčnú bezpečnosť.

4. Hladký podhľad a znížená hrúbka dosky.Spodná strana je plochá. V porovnaní so štandardnými profilovanými oceľovými palubami je možné celkovú hrúbku dosky znížiť o 30–50 mm pri zachovaní rovnakej svetlej výšky stropu, čo pomáha znížiť výšku podlahy od podlahy k podlahe.

5. Náklady a časové výhody.Odpadá debnenie, minimalizuje sa podopretie a je možná viacposchodová simultánna výstavba. Spodný plech dosahuje 96% využitie plochy s hrúbkou ocele len 0,5 mm, čím sa znižuje spotreba materiálu.

Úvahy o dizajne a inštalácii

Pre obojsmerný dizajn dosky:Podlaha krovu môže byť navrhnutá ako obojsmerná doska pridaním dodatočnej výstuže v priečnom smere. Potvrďte so statikom, že rozloženie panelov a podmienky podpory zodpovedajú predpokladom návrhu.

Pre aplikácie trvalého spodného debnenia:Ak sa vyžaduje hladká spodná strana bez zaveseného stropu, zvoľte jemnozrnný betón alebo vláknocementovú dosku. Overte, či je prostredie vhodné pre zvolený materiál spodného debnenia.

Pre dlhé konzoly:Môžu byť potrebné dočasné podpery, ako sa ukázalo v projekte Zhongguancun, kde sa použili dvojité stĺpiky na vyvolanie stúpania. Vypočítajte požiadavky na priehyb a prehnutie na základe skutočnej dĺžky konzoly a konštrukčného zaťaženia.

Počas inštalácie:Zabezpečte kvalitu zvárania vo všetkých uzloch a podperách. Dodržujte špecifikovaný rozstup zvarov a tlak elektród. Pri pozinkovaných plechoch sa vyhýbajte nadmernému teplu, ktoré by mohlo poškodiť povlak. Chráňte panely pred vlhkosťou, ak sú skladované na mieste dlhší čas.

Typické aplikácie

1.Podlahové a strešné systémy pre výškové a supervýškové oceľové konštrukcie.

2.Veľkorozponové a veľkokonzolové podlahové konštrukcie.

3.Prevádzkové plošiny a podlahy v priemyselných prevádzkach a logistických skladoch.

4.Budovy vyžadujúce odolnosť proti vlhkosti, korózii alebo prostredie čistých priestorov, kde sa odporúča trvalé spodné debnenie.

Často kladené otázky

1. Ako sa výstužové priehradové palubovky porovnávajú s kompozitnými doskami z profilovaného oceľového plechu?

Profilované kompozitné dosky z oceľového plechu sa spoliehajú na oceľovú palubu ako na debnenie, ako aj na ťahovú výstuž. Palubovka krovu využíva samostatný oceľový krov na vystuženie konštrukcie, takže spodný plech slúži len ako debnenie. To znamená, že spodná vrstva môže byť tenšia (0,5 mm) a korózia neovplyvňuje konštrukčnú kapacitu. Spodná strana dosky je tiež plochejšia.

2. Aká je výhoda systému trvalého spodného debnenia?

Trvalé spodné debnenie (jemnokamenný betón alebo vláknocementová doska) eliminuje potrebu oddebnenia po vytvrdnutí betónu. Poskytuje hladkú a čistú spodnú stranu, ktorú možno nechať odkrytú bez zaveseného stropu. To je užitočné najmä vo vlhkých, čistých alebo architektonických aplikáciách.

3. Môže byť výstužný priehradový nosník použitý pre obojsmerné dosky?

áno. Pridaním priečnej výstuže a zodpovedajúcim návrhom panelových podpier môže systém dosiahnuť obojsmerné správanie dosky podobné doske liatej na mieste. Návrh musí zohľadňovať rozmery panelov a orientáciu krovu.

4. Aká dočasná podpora je potrebná počas výstavby?

Požiadavky na podperu závisia od výšky krovu, hrúbky dosky a rozpätia. Pre typické rozpätia do približne 3 m nemusí byť potrebná žiadna dočasná podpora. Pre väčšie rozpätia alebo konzoly sa používajú dočasné stĺpiky alebo podpery. Presné usporiadanie by mali určiť tabuľky rozpätí výrobcu a výpočty statika.

5. Ktoré normy upravujú podlahové palubovky z výstuže?

Hlavným priemyselným štandardom je JG/T 368-2012 „Steel Trss Floor Decking“. Odkazy na dizajn zahŕňajú národné štandardné atlasy 22G522-1 a 23CG56-1/2. Skúšanie materiálu a zvaru sa riadi požiadavkami v týchto dokumentoch.
