Podlaha s otvorenými rebrami

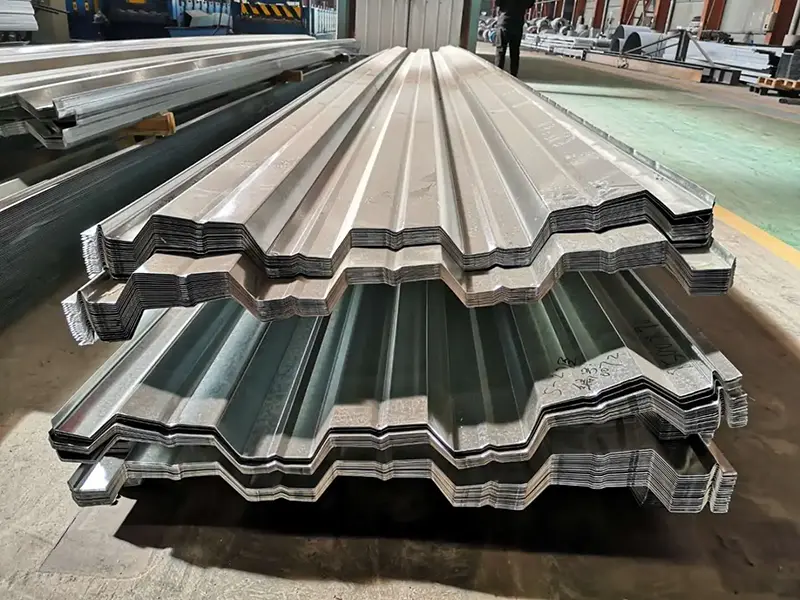

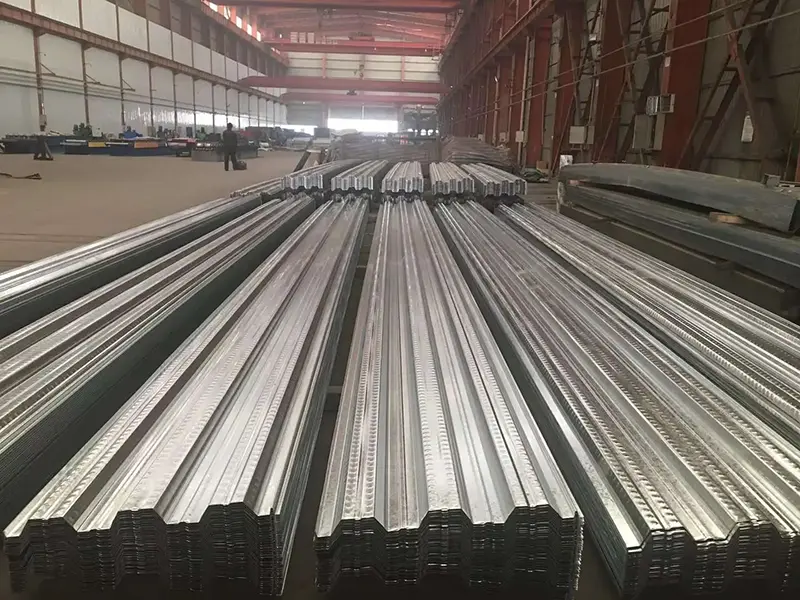

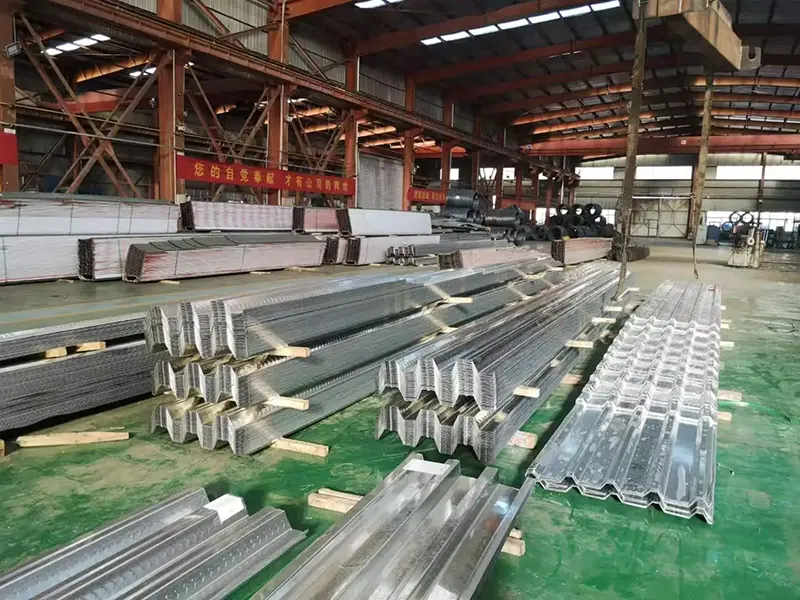

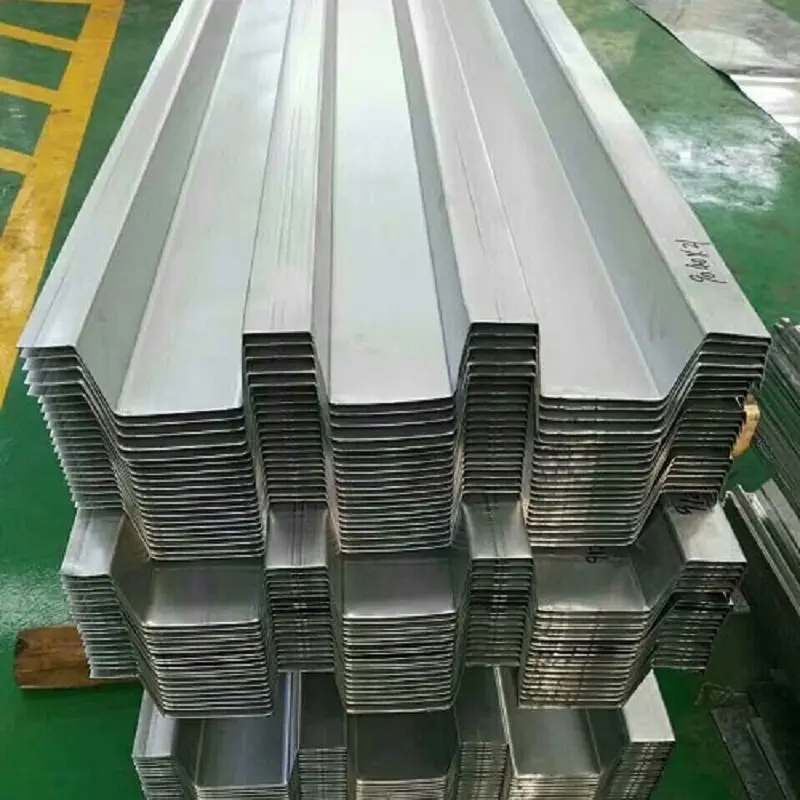

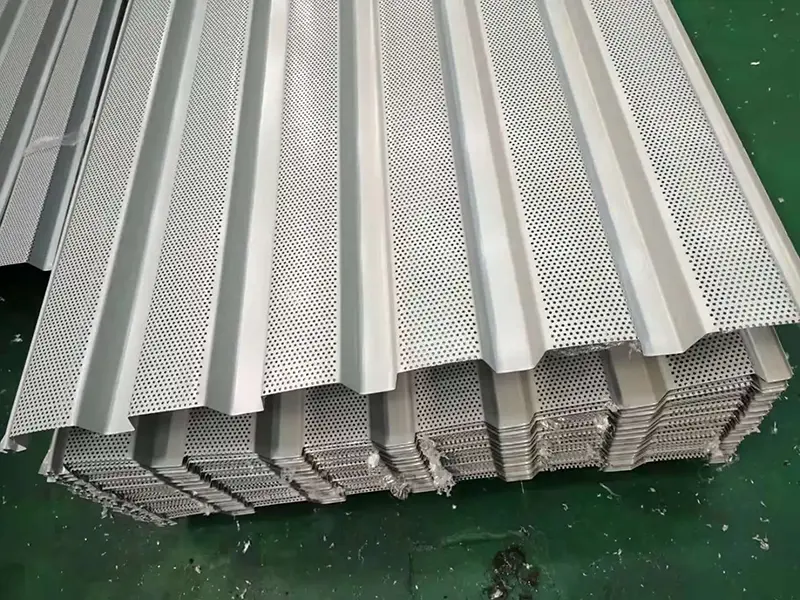

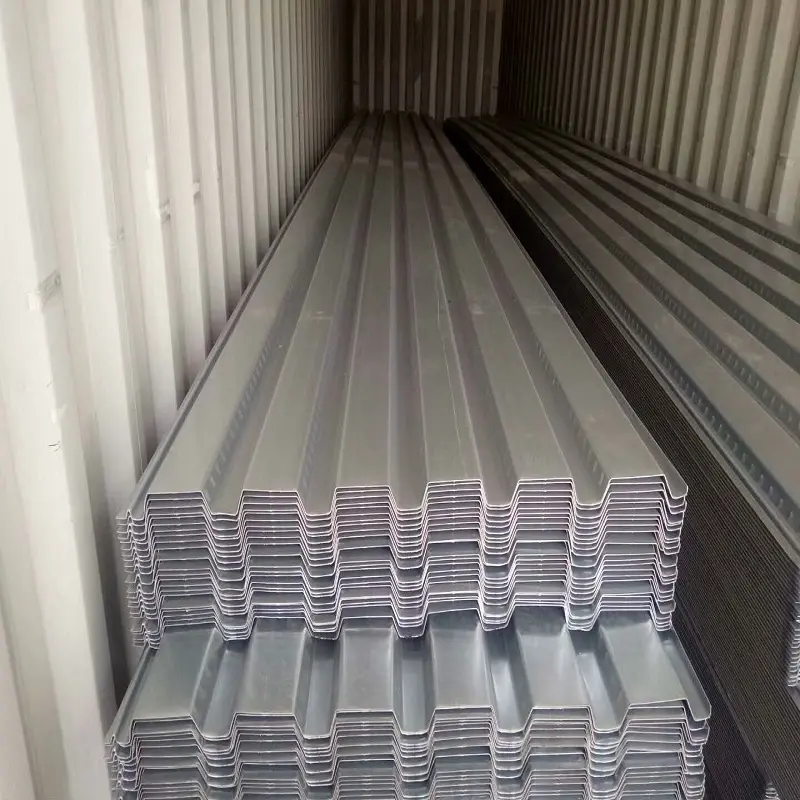

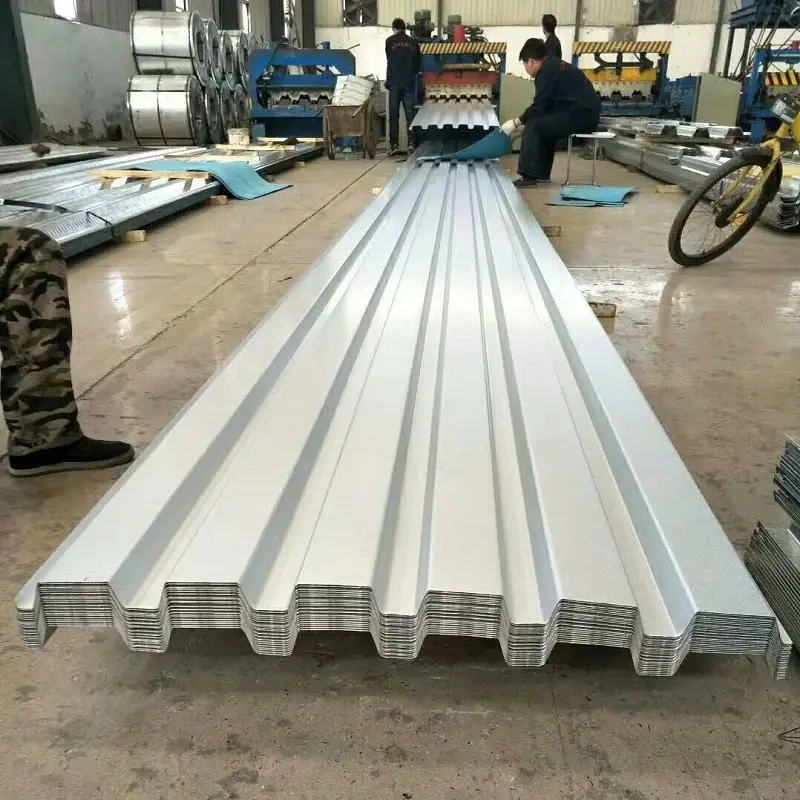

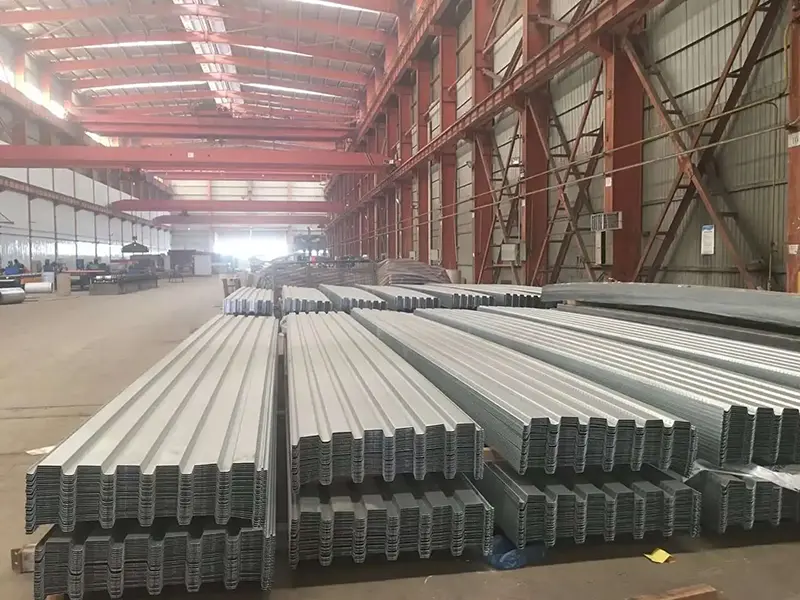

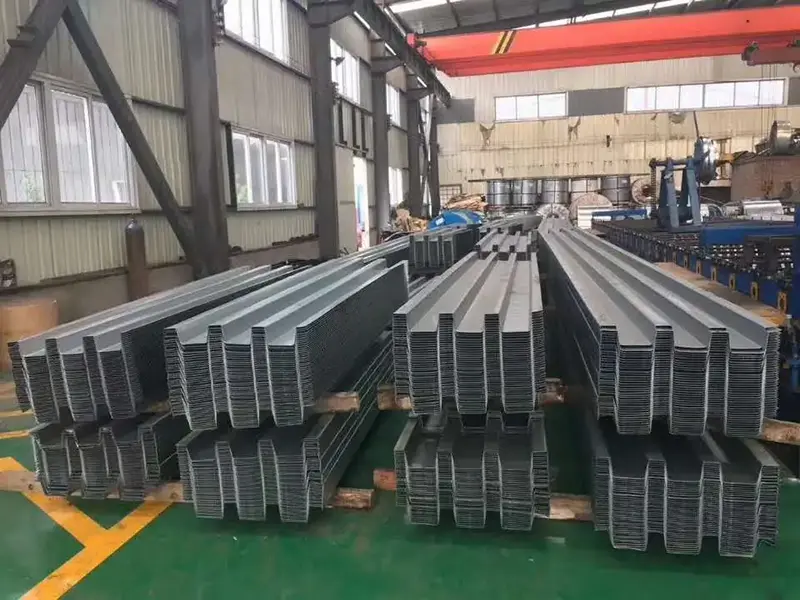

Open-Rib Floor Decking je za studena tvarovaný vlnitý panel vyrobený z oceľového plechu žiarovo pozinkovaného alebo potiahnutého Al-Zn. Má otvorený V, U alebo lichobežníkový prierez, pričom horná časť rebrového kanála zostáva otvorená. Tento dizajn uľahčuje umiestňovanie výstužných tyčí, vedenie inžinierskych sietí a liatie betónu na mieste.

Stavebné materiály SEBNOdodáva podlahy s otvoreným profilom ako súčasť svojho sortimentu oceľových konštrukcií. Panely slúžia ako stratené debnenie počas výstavby a neskôr spolupracujú s betónovou doskou ako ťahová výstuž.

Základné materiály a povrchová úprava

Základným materiálom je kvalitná uhlíková konštrukčná oceľ alebo nízkolegovaná oceľ od významných domácich výrobcov ako Shougang, Angang, Hangang, Tanggang, Baosteel, WISCO. Hmotnosť povlaku sa zvyčajne pohybuje od 60 do 275 g/m², pričom pre náročné prostredia je k dispozícii maximálne 600 g/m².

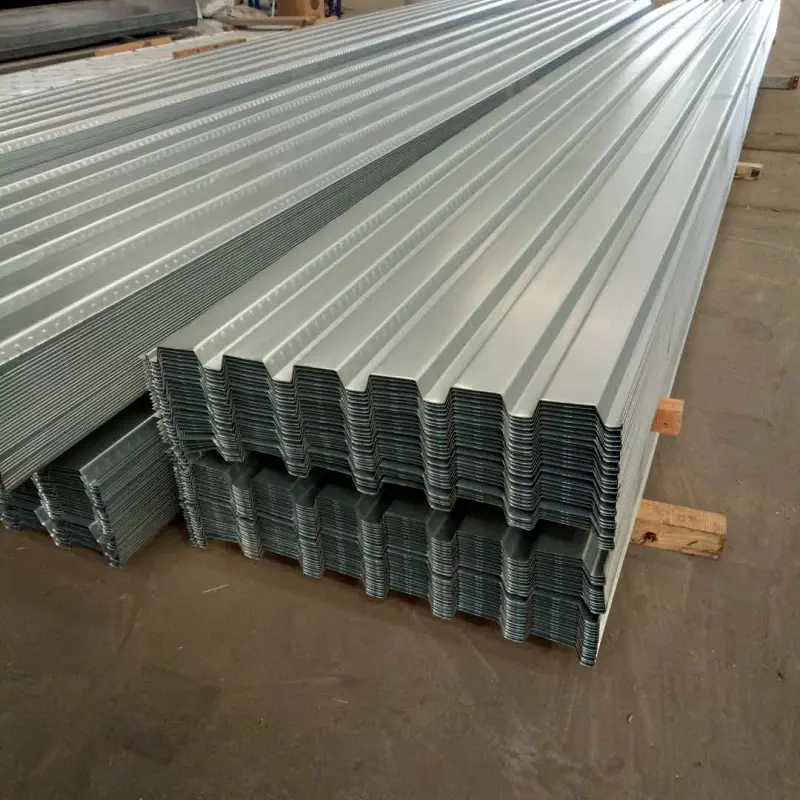

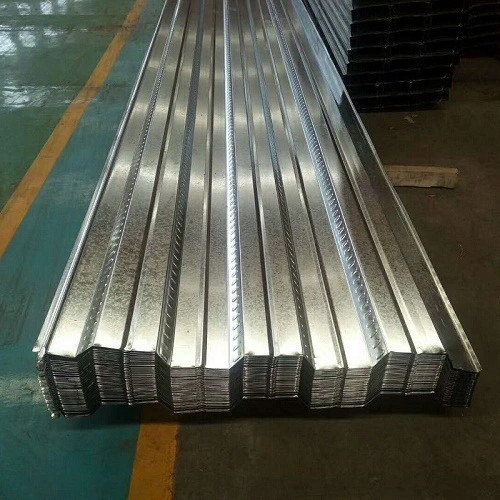

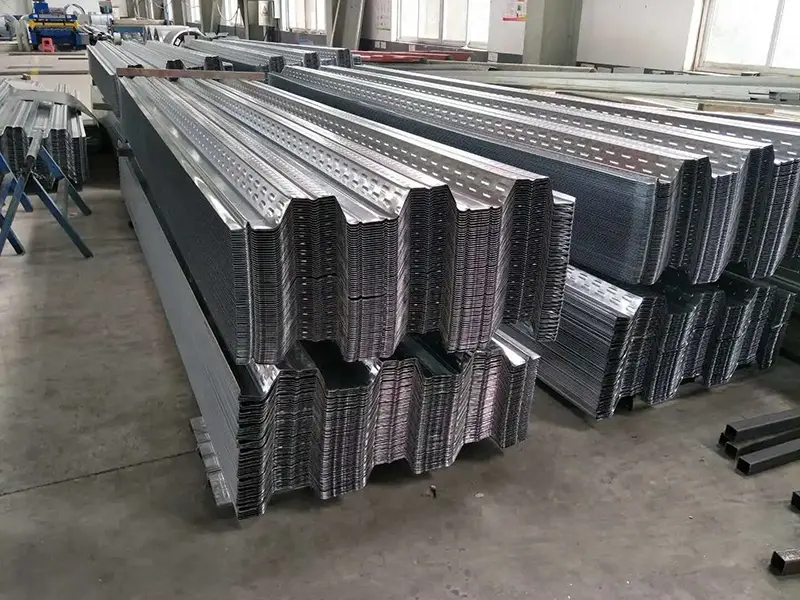

Bežné medze klzu zahŕňajú 250 MPa, 280 MPa, 320 MPa a 350 MPa a môžu dosiahnuť až 550 MPa. Povrch môže byť reliéfny, aby sa zlepšila väzba s betónom, čo pomáha vytvoriť spoľahlivé spojenie medzi oceľovou plošinou a doskou.

Ako je systém nainštalovaný

Počas výstavby sa palubovka položí cez oceľové nosníky a na koncoch sa zabezpečí bodovými zvarmi s plným prienikom. Medziľahlé spojenia používajú šmykové kolíky privarené cez mostovku do oceľového nosníka. Susedné panely sú spojené špeciálnymi upínacími nástrojmi, ktoré zapadajú do vyrazených spojovacích bodov.

Terasa podporuje vlastnú hmotnosť vlhkého betónu a zaťaženie konštrukcie počas fázy výstavby. Po vytvrdnutí betónu pôsobí spolu s doskou ako kompozitný systém, ktorý v štrukturálnych výpočtoch funguje ako ťahová výstuž.

Možnosti profilu a technické údaje

Séria podlahových terás s otvoreným profilom pokrýva širokú škálu profilov. V tabuľke nižšie sú uvedené reprezentatívne parametre pre niekoľko bežných modelov.

Konštrukčný výkon a validácia

1. Schopnosť neobmedzeného rozpätia

Počas liatia betónu musí podlahová krytina niesť konštrukčné zaťaženie pomocou vlastnej pevnosti a tuhosti. Pre model YX60-263-790 vyrobený z ocele Q345 s hrúbkou 1,2 mm je maximálne rozpätie bez kotvenia pre trojpoľovú súvislú kompozitnú dosku s hrúbkou 120 mm 2,65 m. Model YX51-250-750 s hrúbkou 0,8 mm má použiteľný rozsah rozpätia 2,5–3,0 m.

Táto nepevná schopnosť umožňuje súčasnú inštaláciu na viacerých podlažiach, čo umožňuje postupné liatie betónu a rýchlejšiu celkovú postupnosť výstavby.

2. Nosnosť kompozitných dosiek

Keď oceľová palubovka a betón pôsobia zloženým spôsobom prostredníctvom prelisov a šmykových čapov, nosnosť sa výrazne zvýši. Napríklad konfigurácia využívajúca YX60-263-790 (hrúbka 1,0 mm) s oceľovými nosníkmi Q235 a betónovou doskou C30 s hrúbkou 100 mm má kapacitu v ohybe 21,71 kN·m. Ak sa namiesto toho použije oceľ Q345, kapacita stúpne na 29,77 kN·m. Hodnoty únosnosti pre iné druhy betónu, hrúbky dosiek a akosti ocele možno vypočítať pomocou týchto parametrov.

3. Kľúčové stavebné postupy

Počas inštalácie je potrebné venovať pozornosť niekoľkým postupom. Konce terás by mali byť spojené s oceľovými nosníkmi bodovými zvarmi s plným prienikom. Medziľahlé spoje používajú zváranie svorníkov cez palubu. Susedné plechy sú navzájom spojené v reliéfnych bodoch pomocou špeciálnych krimpovacích klieští. V zakrivených oblastiach sa odporúča rezanie plazmou, aby hrany zostali hladké a zachoval sa pozinkovaný povlak.

Pôvodný návrh špecifikuje rozstup zvarov 305 mm, ale ten sa môže počas výstavby zmenšiť, aby sa predišlo deformáciám pri pešej premávke alebo zalievaní betónom. Výstuž so záporným momentom musí byť inštalovaná aj v konzolových sekciách podľa konštrukčných špecifikácií, aby sa zabránilo praskaniu.

Technické výhody v praxi

1. Trvalé debnenie.Terasa nahrádza tradičné drevené debnenie, takže nie je potrebné inštalovať, odizolovať alebo podopierať. To urýchľuje harmonogram výstavby.

2. Ľahký s vysokou pevnosťou.Spotreba ocele je približne 9–10 kg/m² pre plechy hrúbky 0,8 mm, s optimálnym rozpätím 2,5–3,5 m. Terasa tiež funguje ako ťahová výstuž v kompozitnom podlahovom systéme.

3. Efektívna sekvenčná konštrukcia.Panely môžu byť položené na viacerých podlažiach súčasne a betón je možné liať postupne. To výrazne skracuje celkovú časovú os projektu.

4. Pohodlné smerovanie pomocných programov.Profil s otvoreným rebrom umožňuje priamu inštaláciu rúrok a káblov bez sekundárneho drážkovania alebo kanálov.

5. Odolnosť proti korózii a recyklovateľnosť.Pozinkovaný náter poskytuje ochranu proti hrdzi počas stavebnej aj servisnej fázy. Oceľový materiál je na konci svojej životnosti plne recyklovateľný.

Úvahy o dizajne a inštalácii

Pre požiadavky na rozpätie a zaťaženie:Vyberte profil a hrúbku na základe tabuliek rozpätia bez podkladu a výpočtov zaťaženia kompozitných dosiek. Väčšie zaťaženie alebo dlhšie rozpätia môžu vyžadovať hrubšie panely alebo vyššiu kvalitu ocele.

Pre obslužné smerovanie:Otvorené rebrá uľahčujú vedenie potrubí a káblov, ale usporiadanie by malo byť koordinované s umiestnením výstuže, aby sa predišlo konfliktom.

Pre zakrivené alebo nepravidelné oblasti:Plazmové rezanie je uprednostňované pred strihaním, aby sa zachovala kvalita hrán a integrita galvanizovaného povlaku.

Počas zvárania:Dodržujte špecifikovaný rozstup zvarov pre bodové zvary a strižné kolíky. Dočasne možno použiť hustejšie rozostupy, aby sa zabránilo deformáciám počas výstavby, ale pri konečných spojoch je potrebné rešpektovať konštrukčný návrh.

Typické projektové aplikácie

1.Kompozitné podlahové systémy pre viacposchodové a výškové oceľové konštrukcie.

2.Podlahové konštrukcie pre priemyselné prevádzky a logistické sklady.

3.Projekty veľkoplošných podláh vrátane obchodných komplexov a parkovacích štruktúr.

4.Projekty oceľových konštrukcií, ktoré vyžadujú rýchlu výstavbu a postupné pracovné postupy.

Často kladené otázky

1. Ako sa líšia palubovky s otvoreným a uzavretým profilom z hľadiska požiarnej odolnosti?

Terasy s uzavretým profilom vo všeobecnosti ponúkajú lepšiu požiarnu odolnosť, pretože rebrá sú úplne uzavreté a betón dokonalejšie obklopuje oceľ. Terasy s otvoreným profilom môžu vyžadovať dodatočné protipožiarne opatrenia v závislosti od požiarnej odolnosti projektu. Požiarne testy by sa mali preveriť pre každý typ profilu.

2. Je možné použiť terasu s otvoreným profilom bez dočasného podopretia?

Áno, mnoho modelov s otvoreným profilom je navrhnutých na inštaláciu bez pevnôstky v rámci špecifikovaných limitov rozpätia. Napríklad YX60-263-790 s 1,2 mm oceľou Q345 môže preklenúť až 2,65 m bez pevnôstky pre trojpoľovú súvislú 120 mm dosku. Vždy sa riaďte tabuľkami rozpätí výrobcu a konštrukčnými výpočtami projektu.

3. Aký je rozdiel medzi pozinkovanou a Al-Zn povrchovou úpravou?

Oba povlaky poskytujú ochranu proti korózii, ale povlak Al-Zn zvyčajne ponúka lepšiu odolnosť vo vysokoteplotných a určitých korozívnych prostrediach. Výber závisí od prostredia projektu a požiadaviek na životnosť. Al-Zn povlak je často špecifikovaný pre pobrežné alebo priemyselné prostredie.

4. Ako sa inštalujú inžinierske siete s otvoreným profilom?

Otvorené rebrá poskytujú priestor pre vedenie potrubí a drôtov po vytvrdnutí betónu. To eliminuje potrebu rezania kanálov v doske. Usporiadanie inžinierskych sietí by sa však malo naplánovať pred nalievaním betónu, aby sa predišlo interferencii s výstužnými tyčami.

5. Aké normy platia pre podlahy s otvorenými rebrami?

Primárna norma je GB/T 12755-2008 pre profilované oceľové plechy. Konštrukčný návrh sa zvyčajne riadi GB 55004-2021 a národným štandardným atlasom 05SG522. Materiálové certifikáty a správy o záťažových skúškach je možné poskytnúť na požiadanie.
