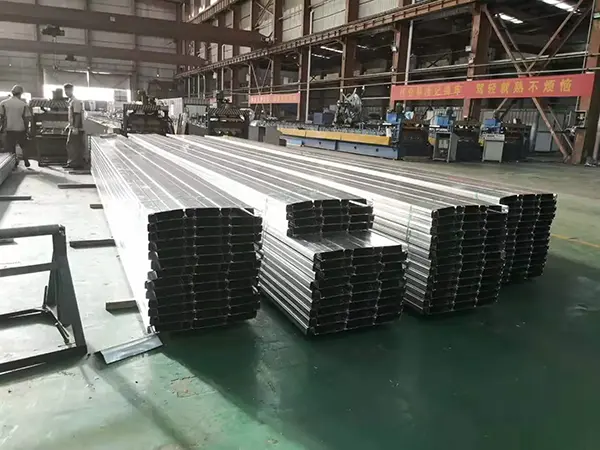

Oceľová palubovka s uzavretým profilom

Oceľová palubovka s uzavretým profilom (tiež známa ako profilovaný oceľový plech uzavretého typu) je vlnitý konštrukčný panel vytvorený pri izbovej teplote zo žiarovo pozinkovaných oceľových zvitkov pomocou kontinuálnej viacvalcovej linky na valcovanie za studena. Jeho kľúčovým rozdielom od terás s otvoreným profilom je to, že dno drážky rebra je úplne utesnené, čím sa vytvára uzavretá klinovitá alebo lichobežníková dutá dutina.

Stavebné materiály SENBOdodáva oceľové palubovky s uzavretým profilom ako súčasť sortimentu kompozitných podlahových systémov. Tieto panely sú široko používané v budovách s oceľovou konštrukciou, kde sú kľúčovými požiadavkami požiarna odolnosť, plochý podhľad a efektívna konštrukcia.

Štrukturálne vlastnosti

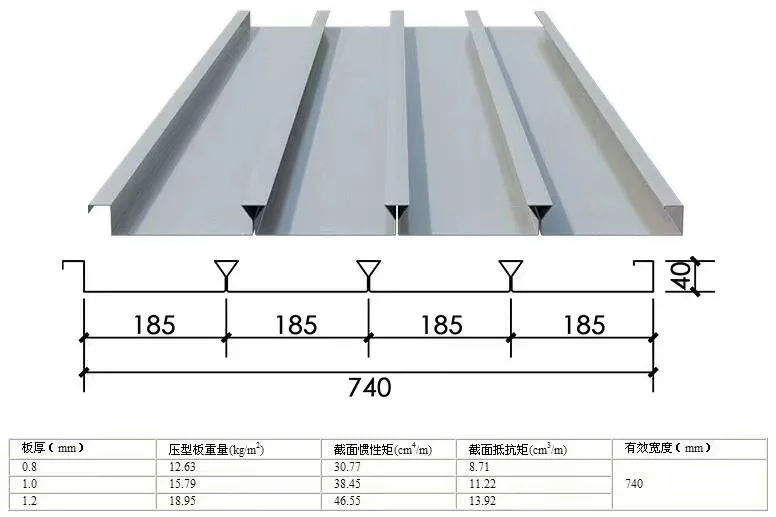

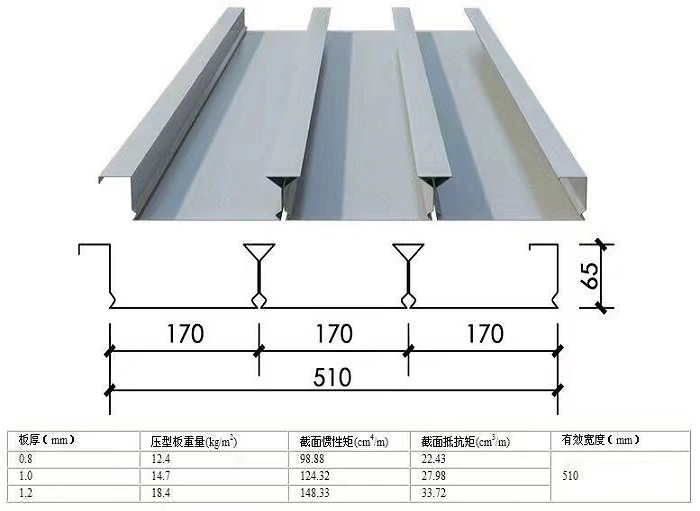

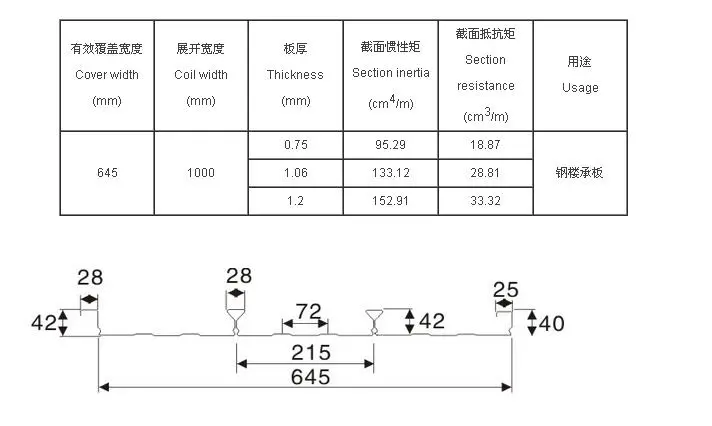

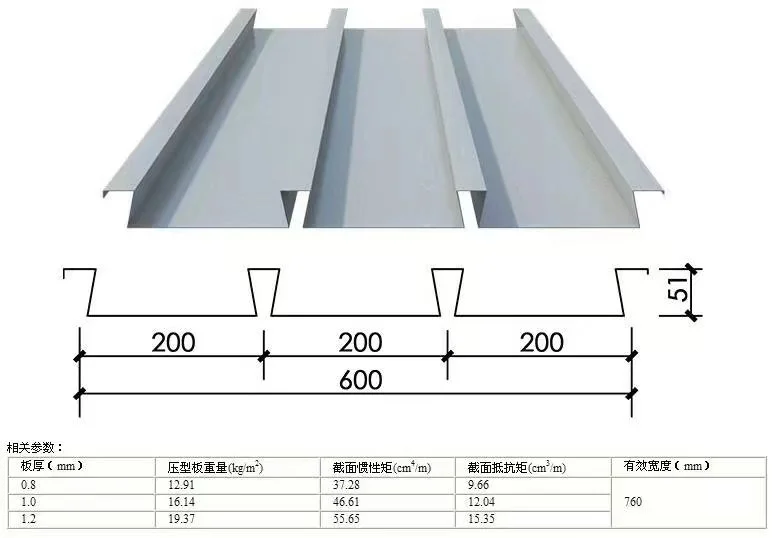

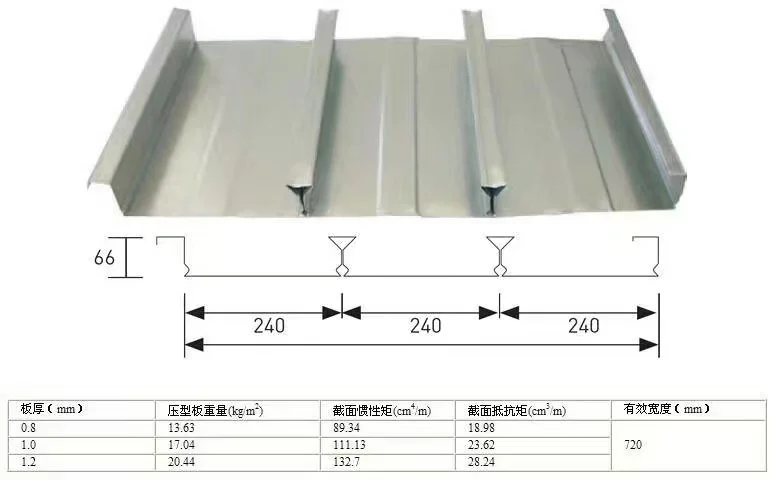

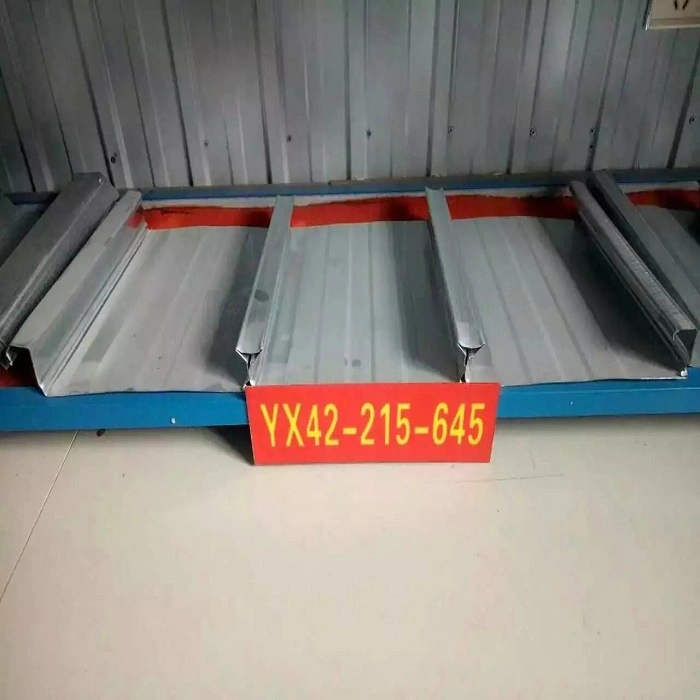

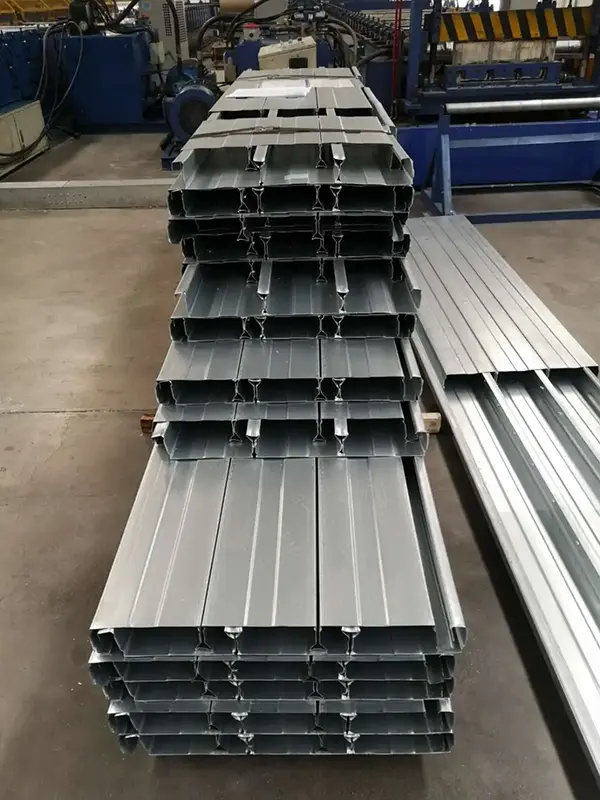

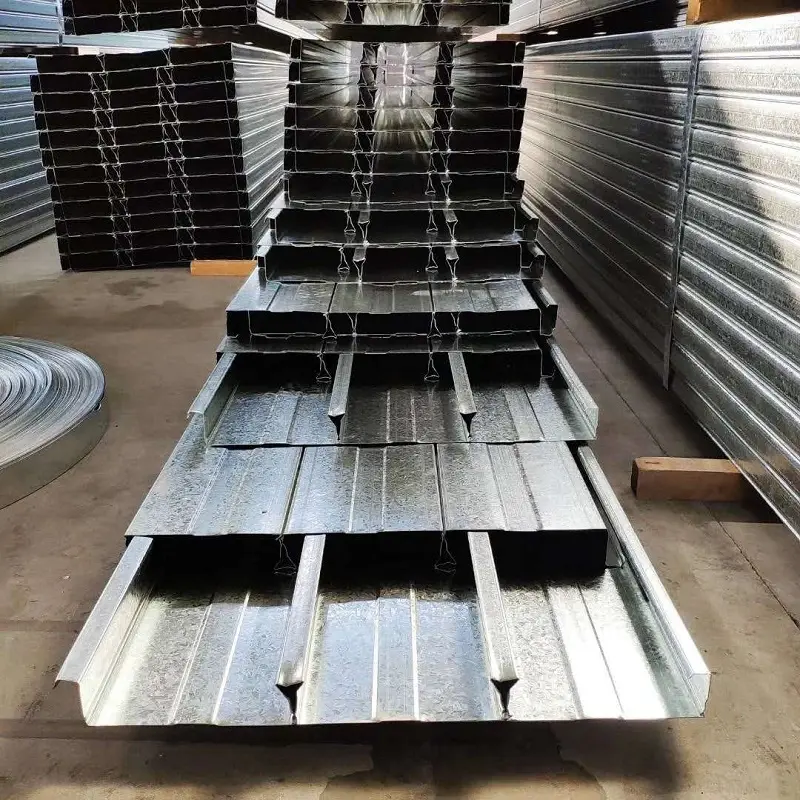

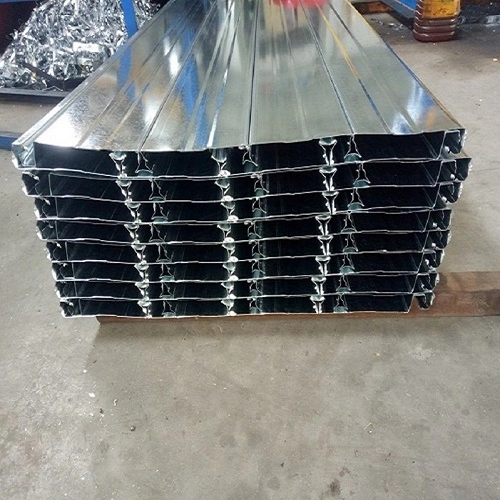

Terasa je vytvorená z oceľového plechu pevnej šírky prostredníctvom integrovaného viacprechodového procesu tvárnenia za studena. To vytvára vzájomne prepojené vertikálne okraje na oboch stranách a sériu obrátených trojuholníkových alebo lichobežníkových rebier s uzavretým dnom. Vezmime si ako príklad model YX65-185-555: výška rebra je 65 mm, šírka vlny je 185 mm a efektívna šírka pokrytia je 555 mm. Pri modeli YXB48-200-600 je výška rebra 48 mm, rozstup vĺn 200 mm a efektívna šírka 600 mm. Ďalší vylepšený model má výšku rebier 68 mm, rozstup vĺn 196 mm a obrátený trojuholníkový profil so šírkou 36 mm a výškou 31 mm.

Základný materiál a výrobný proces

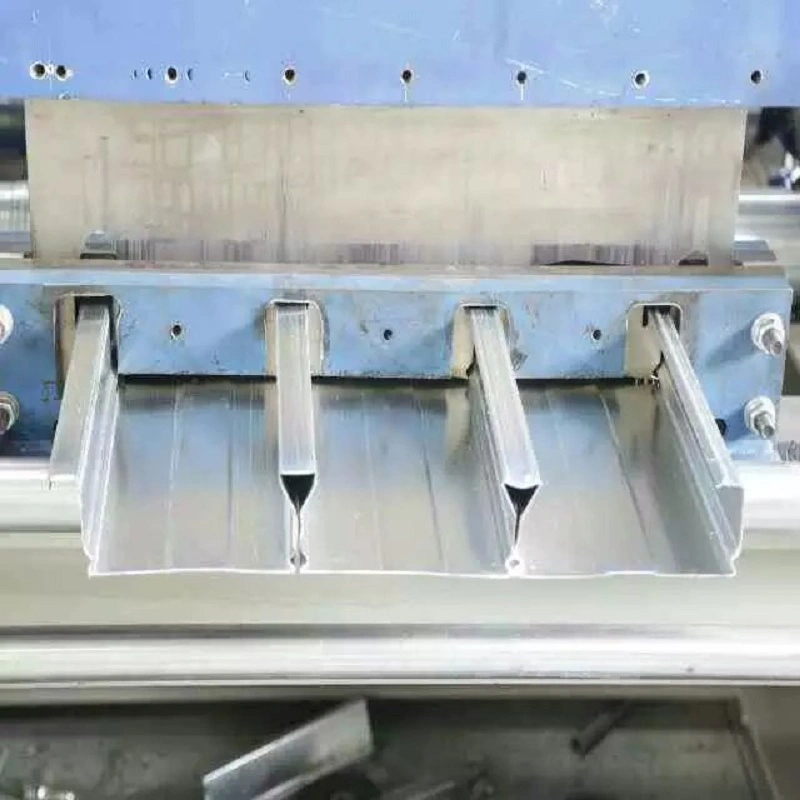

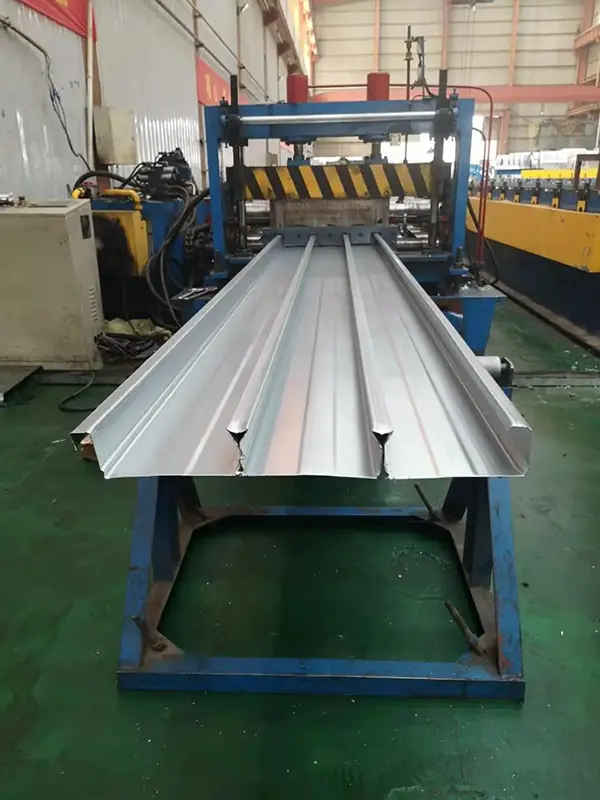

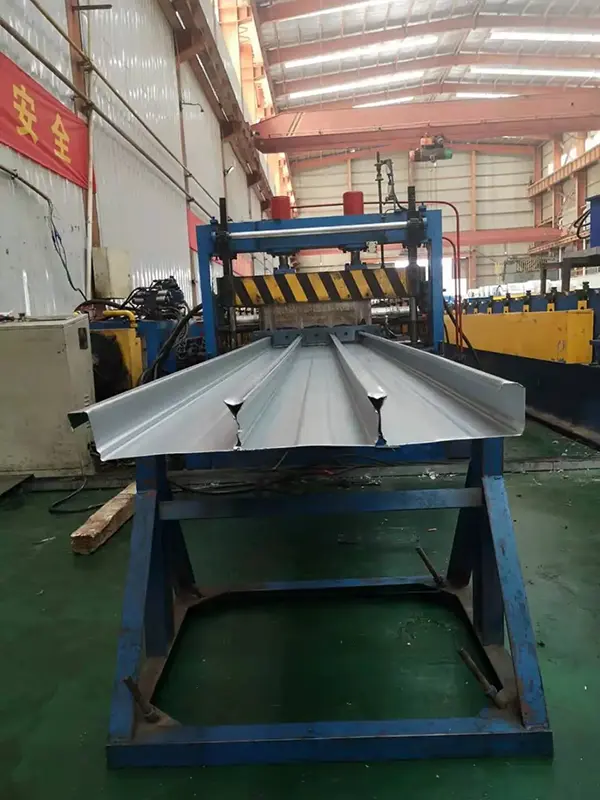

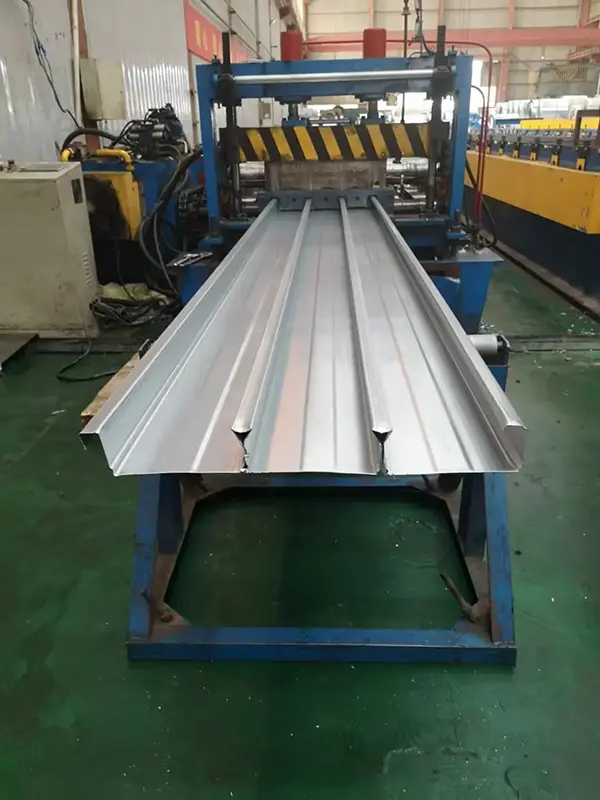

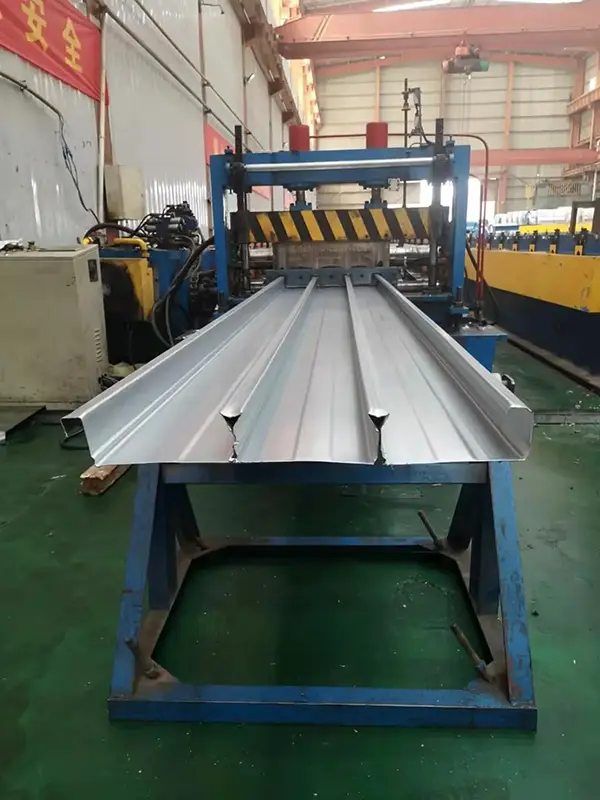

Základný materiál tvoria žiarovo pozinkované oceľové zvitky so šírkou cca 1000–1250 mm. Materiály zahŕňajú triedy ako Q235, Q345 alebo SGC490 s hrúbkami od 0,7 mm do 1,5 mm. Hmotnosť obojstranného zinkovania je zvyčajne 80–275 g/m², aj keď pre špeciálne požiadavky môže byť prispôsobená až na 600 g/m². Uzavretý rebrový profil je vytvorený pomocou špecializovaného procesu ohýbania za studena a spätnej deformácie; toto využíva elastoplastickú deformáciu oceľového plechu a vlastnosti pruženia na automatické uzatvorenie spodného otvoru. Nakoľko nie je potrebné dierovať v nosných oblastiach, je zachovaná odolnosť proti korózii a celková tuhosť panelu. Výrobok je v súlade s národnou normou GB/T 12755-2008 „Profilované oceľové plechy pre budovy“.

Overenie skutočného výkonu

1. Kompozitný účinok a nosnosť – rebrá panelu úplne zaliate betónom

Hlavná výhoda uzavretých podlahových terás oproti otvoreným terasám spočíva v ich uzavretom rebrovom dizajne. Po naliatí betónu sú rebrá panelov úplne zaliate betónom, čím sa vytvorí väzbový efekt podobný účinku výstužných tyčí v doskách odlievaných na mieste. To umožňuje plne využiť príslušné pevnosti oceľových a betónových materiálov a dosiahnuť skutočný kompozitný účinok. Ťažisko terasovej časti s uzavretým rebrom sa nachádza približne 16 mm od spodnej časti panelu. Pri analýze konštrukčnej únosnosti kompozitnej dosky pomocou teórie plastov je vnútorné rameno páky medzi stredom tlakovej sily betónu a stredom ťahovej sily ocele väčšie a pevnosť materiálu je plne využitá; v dôsledku toho ponúkajú kompozitné dosky s uzavretými rebrami vyššiu nosnosť konštrukcie alebo vyšší faktor bezpečnosti.

2. Požiarna odolnosť – Nevyžaduje sa žiadny ohňovzdorný náter

Skúšky požiarnej odolnosti overili, že oceľovo-betónové kompozitné dosky s uzavretým rebrom vykazujú vynikajúcu absorpciu tepla a požiarnu odolnosť pri štandardných podmienkach zvyšovania teploty, pričom spĺňajú požiadavky na požiarnu odolnosť (1,5 hodiny) pre podlahové dosky budov triedy I. Pretože konštrukcia s uzavretým rebrom úplne obklopuje oceľový plech v betóne, čím sa bráni priamemu vystaveniu ocele teplu, tieto dosky vo všeobecnosti spĺňajú štandardy požiarnej bezpečnosti výškových budov bez potreby ďalších protipožiarnych nástrekov. Táto vlastnosť šetrí náklady na materiál a zabraňuje znečisťovaniu životného prostredia počas výstavby.

3. Plochá spodná strana a jednoduchá povrchová úprava – využitie vysokej svetlej výšky

Spodná strana dosky s uzavretým rebrom je plochá s tesne priliehajúcimi stojinami, čo umožňuje flexibilnú úpravu stropu podľa architektonických potrieb: povrch možno nastriekať na vytvorenie drážkovaného stropu, natrieť hladkou vrstvou a natrieť vodou riediteľnými nátermi pre hladký plochý strop alebo priamo pokryť stenou alebo tapetou. Jedinečný štrbinový závesný systém dosky uľahčuje inštaláciu zavesených podhľadov. Konštrukcia kompozitnej dosky navyše umožňuje znížiť hrúbku dosky, čím sa zvýši svetlá výška stropu budovy.

4. Efektívna konštrukcia – úspora betonárskej ocele

Počas výstavby umiestnenie jednej spodnej ťahovej výstuže do každého žliabku rebra spĺňa konštrukčné požiadavky na nosnosť, čo vedie k menšej spotrebe ocele v porovnaní s tradičnými metódami. Pri miernom zaťažení hornej úrovne môže doska s uzavretým rebrom úplne nahradiť spodnú vrstvu výstuže; to znižuje výrobu ocele na mieste a náročnosť práce a zároveň urýchľuje rýchlosť výstavby. Vďaka konštrukcii s uzavretým rebrom je možné betón liať bez potreby koncových uzatváracích dosiek. Inštalácia zahŕňa položenie panelov podľa očíslovaného konštrukčného usporiadania a ich privarenie k oceľovým nosníkom, po čom môžu okamžite pokračovať ďalšie stavebné kroky.

Prehľad kľúčových špecifikácií

Kľúčové výhody

Skutočná zložená akcia:Konštrukcia s uzavretým rebrom úplne obklopuje rebrá v betóne – pôsobí ako výstuž v odliatej doske – umožňuje synergiu oceľ-betón a vedie k vyššej únosnosti a bezpečnostných faktoroch.

Vynikajúca požiarna odolnosť:Spĺňa požiadavku triedy I na požiarnu odolnosť podlahovej dosky budovy (1,5 h) bez potreby striekaných protipožiarnych náterov, čím ponúka úsporu nákladov a výhody pre životné prostredie.

Plochá spodná strana a flexibilná povrchová úprava:Plochá, esteticky príjemná spodná strana umožňuje priame nástrek, povrchovú úpravu alebo inštaláciu zaveseného stropu, čo spĺňa rôzne architektonické estetické potreby; tiež znižuje hrúbku dosky, čím zvyšuje svetlú výšku stropu.

Úspora výstuže a efektívna konštrukcia:Ťahová výstuž môže byť nakonfigurovaná na základe rozstupu rebier, aby nahradila výstuž spodnej vrstvy, čím sa zníži výroba výstuže na mieste a urýchli sa postup výstavby.

Odolnosť proti korózii a štrukturálna integrita:Proces uzavretého tvarovania eliminuje potrebu dierovania v nosných oblastiach, pričom zachováva integritu pozinkovanej vrstvy a poskytuje vynikajúcu odolnosť proti korózii v porovnaní s otvorenými rebrovými palubami.

Aplikácie

Kompozitné podlahové systémy pre výškové a supervýškové oceľové konštrukcie.

Veľké verejné budovy, ako sú štadióny, letiskové terminály, železničné stanice, koncertné sály a veľké divadlá.

Priemyselné a obchodné zariadenia vrátane elektrární, závodov na výrobu energetických zariadení, veľkých supermarketov a logistických centier.

Oceľové konštrukcie s prísnymi požiadavkami na požiarnu odolnosť a estetickú úpravu spodnej strany dosky.

Prečo si vybrať podlahovú krytinu s uzavretým profilom?

Vyberáte podlahové riešenie pre výškovú budovu alebo projekt oceľovej konštrukcie s veľkým rozpätím? Podlahová krytina s uzavretým profilom má dizajn s uzavretým rebrom, ktorý dosahuje skutočné spojenie medzi oceľou a betónom. Testy požiarnej odolnosti overili, že môže dosiahnuť 1,5-hodinovú požiarnu odolnosť bez potreby ohňovzdorných náterov. Plochá spodná strana navyše uľahčuje konečnú úpravu, znižuje sa hrúbka dosky a minimalizuje sa spotreba výstužnej ocele. Hlavné profily – ako YX65-185-555 a YXB48-200-600 – sa osvedčili ako účinné v mnohých výškových budovách, štadiónoch a letiskách, pričom ponúkajú vysokú nosnosť, spoľahlivú požiarnu odolnosť a efektívnu konštrukciu. Poskytujú rokmi overené podlahové riešenie pre vaše projekty oceľových konštrukcií.

Často kladené otázky

1. Ako dosiahne krytina s uzavretým profilom kompozitný účinok bez mechanických prelisov?

Samotné uzavreté rebrá fungujú ako mechanické kľúče. Keď betón vyplní uzavretú dutinu a vytvrdne, oceľ a betón sa prirodzene spoja, podobne ako sa deformované výstužné tyče spájajú s betónom. Toto geometrické spojenie postačuje pre zložené pôsobenie vo väčšine návrhov.

2. Môže byť spodná strana ponechaná odkrytá bez akejkoľvek dodatočnej úpravy?

áno. Plochá spodná strana je po lakovaní často odkrytá. Striekanie vytvára textúrovaný ryhovaný stropný efekt, zatiaľ čo hladká vrstva vytvára hladký povrch. Výber závisí od architektonického zámeru a požadovanej úrovne povrchovej úpravy.

3. Aké je maximálne rozpätie bez kotvenia pre terasy s uzavretým profilom?

Schopnosť rozpätia bez kotvenia závisí od profilu, hrúbky, triedy ocele a hrúbky betónovej dosky. Na rozdiel od terás s otvoreným profilom, terasové dosky s uzavretým profilom majú často rôzne charakteristiky rozpätia v dôsledku svojej uzavretej geometrie. Vždy sa riaďte tabuľkami rozpätí výrobcu a overte si ich so statikom.

4. Je vždy potrebná dodatočná výstuž dna?

Nie vždy. Pri miernom zaťažení môže samotná podlahová krytina s uzavretým rebrom poskytnúť dostatočnú pevnosť v ťahu, čím sa eliminuje potreba spodných výstužných tyčí. Pre väčšie zaťaženie alebo dlhšie rozpätia môže byť špecifikovaná malá tyč v každom rebrovom žľabe. Konštrukčný návrh určuje presnú požiadavku.

5. Ako pozinkovaný povlak ovplyvňuje kompozitnú väzbu?

Pozinkovaný náter výrazne nezhoršuje väzbu medzi oceľou a betónom. Primárnym spojovacím mechanizmom je mechanické blokovanie z uzavretých rebier. Náter tiež chráni oceľ pred koróziou počas životnosti, keďže betónové puzdro poskytuje alkalické prostredie.
