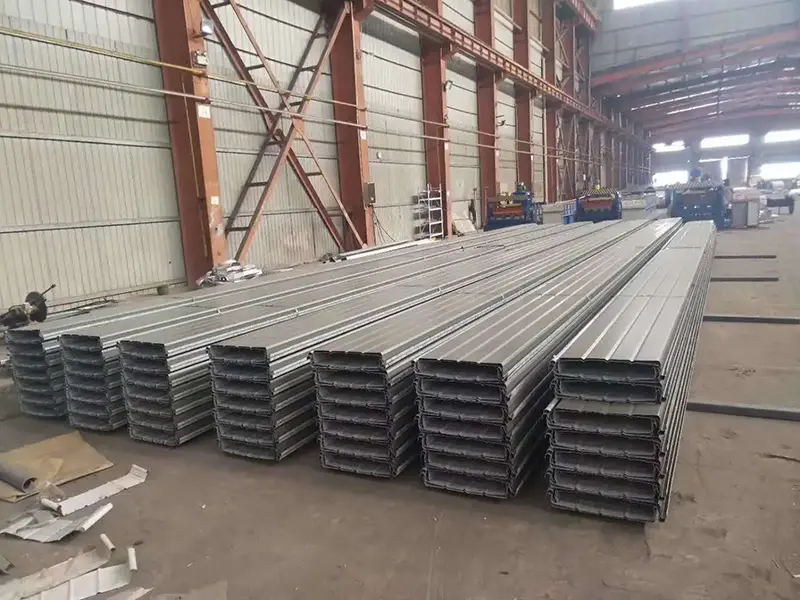

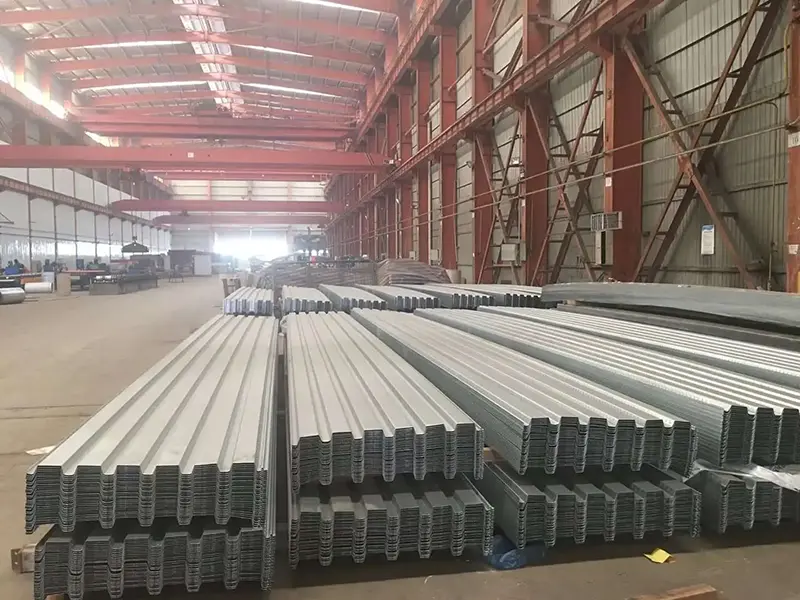

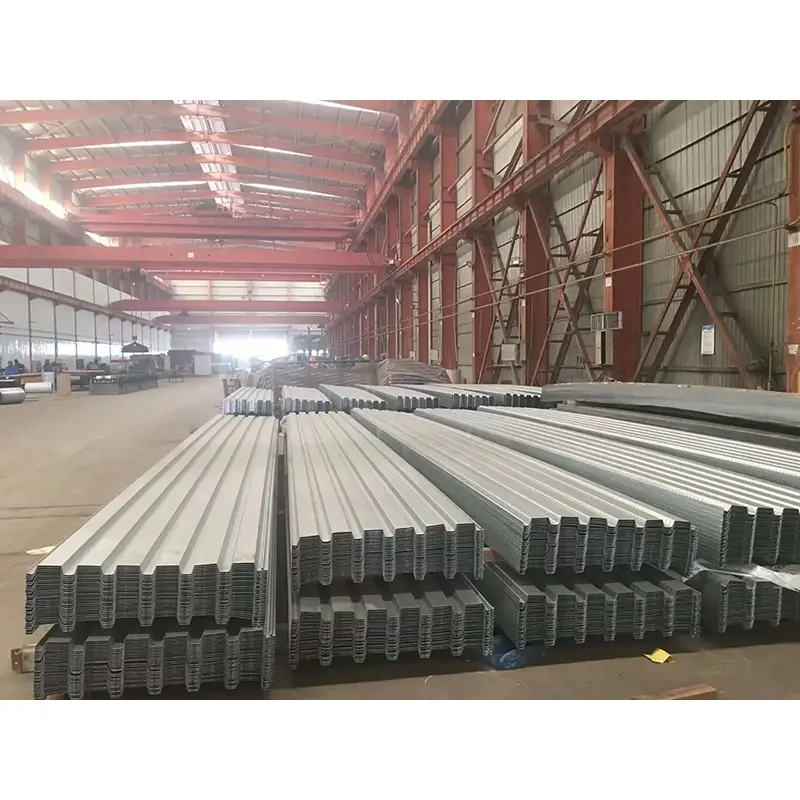

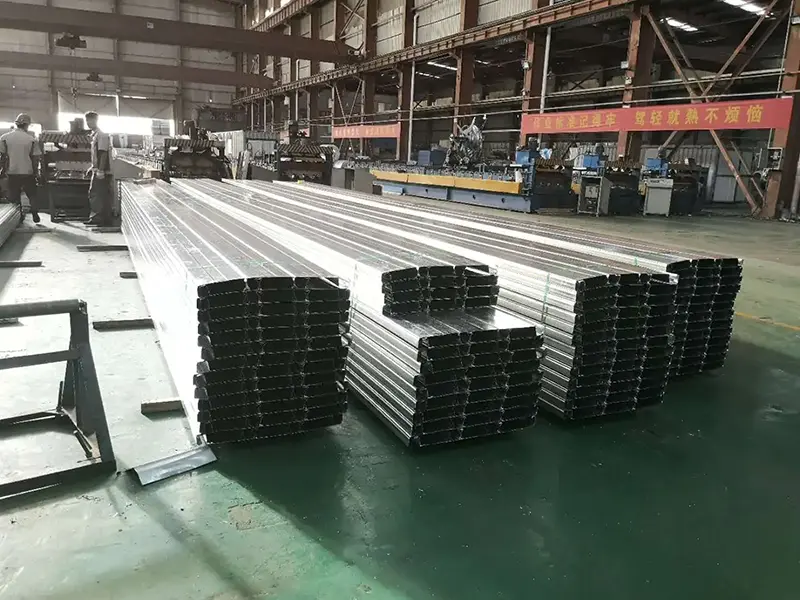

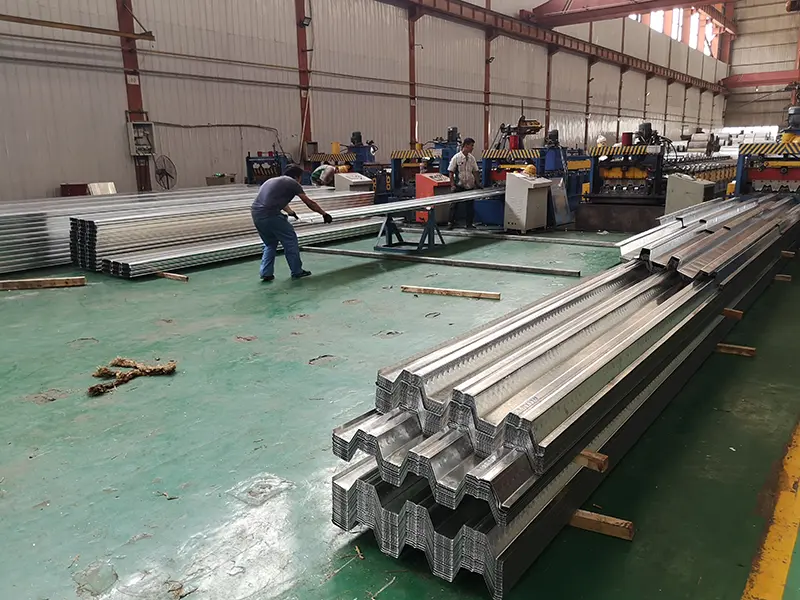

Nosná podlahová krytina

Nosné podlahové palubovky, tiež známe ako oceľové podlahové palubovky alebo profilované oceľové palubovky, sú za studena valcované stavebné prvky vyrobené z pozinkovaného oceľového plechu. Jeho vlnitý prierez má v závislosti od profilu tvar V, U alebo lichobežníka.Stavebné materiály SENBOdodáva tieto panely ako súčasť svojho sortimentu oceľových konštrukcií a ponúka možnosti s otvoreným aj uzavretým profilom pre kompozitné podlahové systémy.

Počas výstavby panely fungujú ako stratené debnenie. Po vytvrdnutí betónu slúžia ako ťahová výstuž v spodnej časti dosky. Táto dvojitá funkcia robí systém štrukturálne efektívnym a ekonomickým.

Typy profilov a možnosti materiálov

Terasy s otvoreným profilom, ako napríklad YX76-305-915 a YX75-300-880, majú rebrá s otvorenými vrchmi. Tento dizajn uľahčuje umiestňovanie výstužných tyčí a vedenie inžinierskych sietí na mieste. Modely s uzavretým profilom, vrátane YX60-263-790 a YXB65-185-555, majú opačný prístup: rebrá sú úplne uzavreté, čím sa vytvára plochá spodná strana a lepšia požiarna odolnosť.

Ako základné materiály sa používajú žiarovo pozinkované oceľové zvitky ako DX51D+Z, Q235 a Q345. Hmotnosť zinkového povlaku sa dá nastaviť od 40 do 600 g/m², aby zodpovedala špecifickým požiadavkám na ochranu proti korózii. 21-stupňový proces valcovania tvaruje panely s dĺžkami prispôsobenými podľa projektu. Inštalačný tím môže zvyčajne pokryť 2 000 až 3 000 m² za deň.

Na vytvorenie integrovaného konštrukčného systému sú panely privarené k oceľovým nosníkom cez palubu pomocou šmykových čapov, zatiaľ čo susedné panely sú spojené pomocou špeciálnych upínacích nástrojov.

Výkon overený v teréne

1. Mechanické vlastnosti: Nameraná nosnosť

Ako príklad si vezmite palubu s otvoreným profilom YX75-300-880. S výškou rebier 75 mm, rozstupom rebier 300 mm a efektívnou šírkou 880 mm poskytuje verzia s hrúbkou 1,0 mm moment zotrvačnosti 135 cm⁴/m. Nosnosť vo fáze výstavby je 3,2 kN/m² a nosnosť kompozitnej dosky dosahuje 8,5 kN/m². Keď sa hrúbka zvýši na 1,2 mm, moment zotrvačnosti sa zvýši na 190 cm⁴/m, čím sa konečná kapacita zvýši na 12,0 kN/m².

Model YX51-342-1025 rozpráva podobný príbeh. Jeho miera využitia materiálu je 82 % a panel s hrúbkou 1,0 mm poskytuje moment zotrvačnosti 63,50 cm⁴/m s modulom prierezu 20,13 cm³/m.

2. Sila materiálu a únavový výkon

Medza klzu môže byť nastavená v širokom rozsahu, od 235 MPa do 550 MPa, s medzou pevnosti v ťahu medzi 340 a 700 MPa. Pri dynamickom zaťažení dosahuje únavová životnosť 2 milióny cyklov, ako je špecifikované v EU EN1993-1-3. Pri testovaní soľným sprejom vydržia galvanizované panely až 2 000 hodín bez objavenia sa červenej hrdze, čo sa premieta do životnosti presahujúcej 25 rokov v pobrežných prostrediach.

3. Optimalizácia výšky a prierezu rebier

Sekcia s výškou rebra 51 mm prešla simuláciou dynamiky tekutín, aby sa optimalizoval jej tvar. So 120 mm betónovou doskou dosahuje vertikálnu nosnosť 3,5 kN/m² a ponúka o 42 % väčšiu tuhosť v ohybe ako porovnateľný 35 mm rebrový dizajn. Analýza konečných prvkov ďalej potvrdzuje koeficient rovnomernosti prenosu zaťaženia 0,92 pre časť s rozstupom rebier 233 mm, čo pomáha vyhnúť sa 25% koncentrácii napätia, ktorá sa často vyskytuje pri konvenčných terasách.

4. Seizmická a požiarna odolnosť: Overené testovaním

Nezanedbateľný nie je ani seizmický výkon. Vybrané modely spĺňajú konštrukčné požiadavky na zóny Intensity 8. Uskutočnili sa aj požiarne testy: výrobky s uzavretým profilom spĺňajú požiadavky na požiarnu odolnosť bez potreby protipožiarnej ochrany.

Prehľad technických údajov

Nižšie uvedená tabuľka sumarizuje štandardné výrobné parametre. Prispôsobenie je k dispozícii pre špecifické požiadavky projektu.

Hlavné špecifikácie modelu

Kľúčové výkonové charakteristiky

1. Dvojitá funkčnosť.Jeden produkt slúži na dva účely: stratené debnenie počas výstavby a ťahové vystuženie, keď je doska v prevádzke. To prirodzene znižuje celkovú spotrebu ocele.

2. Efektívnosť výstavby.Viacero poschodí je možné inštalovať súčasne, pričom betón sa nalieva postupne. Denné pokrytie inštalácie 2 000 – 3 000 m² umožňuje rýchly pohyb projektov.

3. Overiteľné mechanické vlastnosti.Medza klzu je nastaviteľná od 235 do 550 MPa a únosnosť kompozitných dosiek bola potvrdená testovaním. Na výber je k dispozícii celý rad špecifikácií modelu.

4. Odolnosť proti korózii.S prispôsobiteľnými úrovňami galvanizácie od 40 do 600 g/m² a odolnosťou voči soľnému postreku až 2 000 hodín poskytujú panely životnosť viac ako 25 rokov aj v pobrežných oblastiach.

5. Flexibilita profilu.Profily s otvorenými rebrami zjednodušujú umiestnenie výstuže a úžitkové smerovanie, zatiaľ čo profily s uzavretými rebrami ponúkajú rovnú spodnú stranu a lepšiu požiarnu odolnosť. Správna voľba závisí od priorít projektu.

Úvahy o dizajne a inštalácii

Pre palubovky s otvoreným profilom:Tento typ funguje dobre, keď je potrebné umiestniť výstuž na mieste alebo použiť vedenie vo vnútri rebier. Majte na pamäti, že môžu byť potrebné ďalšie protipožiarne opatrenia v závislosti od požiarnej odolnosti projektu.

Pre terasy s uzavretým profilom:Ak sa požaduje plochá spodná strana na pripevnenie k stropu alebo ak je cieľom vyhnúť sa ohňovzdornej ochrane nanášaným nástrekom, lepšie sa hodia modely s uzavretým profilom.

Pre pobrežné alebo korozívne prostredie:Mal by sa špecifikovať ťažší zinkový povlak až do 600 g/m². Správy o testoch soľného postreku sú k dispozícii na požiadanie na overenie výkonu.

Počas inštalácie:Strižné kolíky musia byť privarené cez mostovku do oceľového nosníka podľa špecifikovaného vzoru a vzdialenosti od okraja. Susedné panely musia byť pevne spojené pomocou upínacích nástrojov a dočasné podpery by sa mali overiť počas liatia betónu, aby sa kontrolovalo vychýlenie.

Typické aplikácie

1.Výškové a supervýškové oceľové konštrukcie potrebujú spoľahlivé podlahové a strešné systémy a nosné palubovky zodpovedajú tejto úlohe.

2.Veľké verejné budovy, vrátane štadiónov a letiskových terminálov, ťažia zo štrukturálnej efektívnosti systému.

3.Logistické sklady a priemyselné závody často používajú tieto panely na prevádzkové plošiny a podlahy.

4.Akýkoľvek projekt oceľových konštrukcií s pevnými harmonogramami a postupnými pracovnými postupmi môže využiť rýchlu inštaláciu, ktorú tento systém ponúka.

Často kladené otázky

1. Aký je rozdiel medzi nosnou palubovkou s otvoreným a uzavretým profilom?

Terasa s otvoreným profilom ponecháva vrchné časti rebier odkryté, čo zjednodušuje umiestnenie výstuže a inštaláciu inžinierskych sietí. Terasa s uzavretým profilom úplne uzatvára rebrá, výsledkom čoho je plochá spodná strana a zvyčajne lepšia požiarna odolnosť bez nástreku. Výber závisí od konštrukčných, požiarnych a architektonických potrieb.

2. Ako sa volí hmotnosť zinkového povlaku?

Závisí to predovšetkým od vplyvu prostredia. Interiérové ​​aplikácie zvyčajne používajú štandardný náter 120–275 g/m². Pobrežné alebo vysoko korozívne prostredie si vyžaduje ťažšie nátery, až do 600 g/m². Keď sú známe podmienky projektu, môžeme vám pomôcť určiť vhodnú špecifikáciu.

3. Akú výšku rebra mám zvoliť pre dané rozpätie a zaťaženie?

Vyššie rebrá, napríklad 75 mm, poskytujú väčšiu tuhosť a nosnosť, čo umožňuje väčšie rozpätia alebo väčšie zaťaženie. Spodné rebrá, okolo 51 mm, fungujú dobre pre menšie rozpätia a menšie zaťaženie. Na potvrdenie optimálneho profilu a hrúbky by sa mal vždy vykonať konštrukčný výpočet.

4. Môžu byť panely inštalované bez dočasného podopretia?

Závisí to od profilu panelu, hrúbky, rozpätia a konštrukčného zaťaženia. Niektoré konfigurácie sú navrhnuté pre inštaláciu bez podpery až do určitého rozpätia. Treba konzultovať tabuľky rozpätí výrobcu a statik musí overiť postupnosť výstavby.

5. Aké normy platia pre nosné podlahové palubovky?

Primárne referencie sú GB 55004-2021 (povinný kód pre kompozitné konštrukcie) a národný štandardný atlas 05SG522. Pri únavovom a za studena tvarovanom dizajne sa často cituje EN1993-1-3. Materiálové certifikáty a správy o skúškach je možné poskytnúť na požiadanie.
