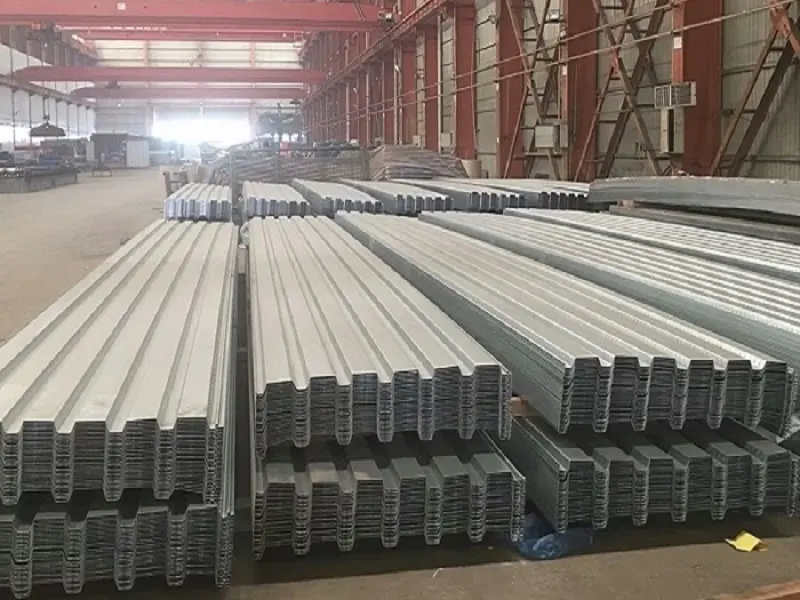

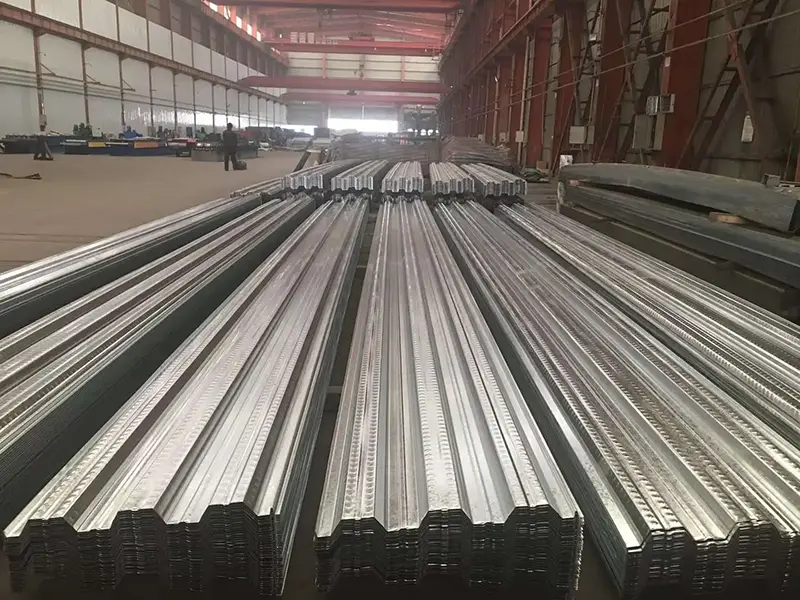

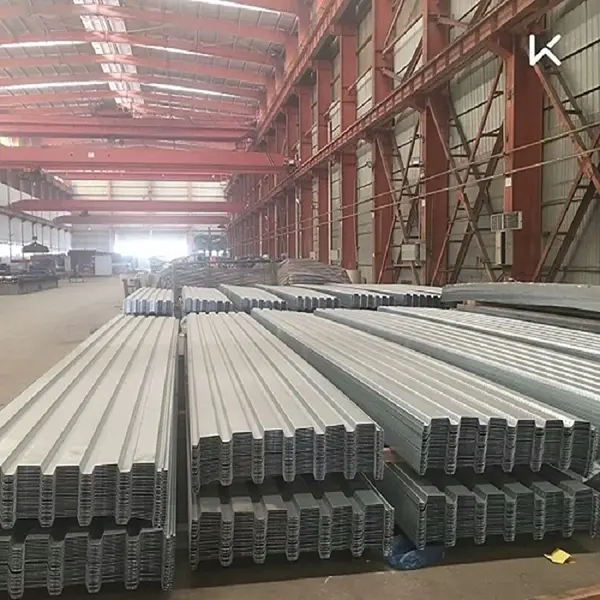

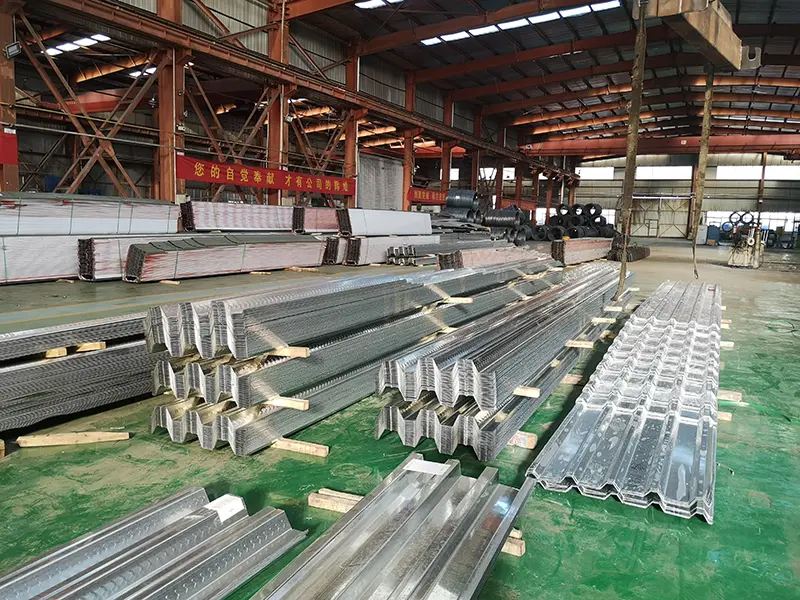

Stavebné materiály SENBOdodáva kompozitné podlahové palubovky ako súčasť svojho sortimentu oceľových konštrukcií. Tieto profilované oceľové plechy slúžia ako trvalé debnenie počas výstavby a ako ťahová výstuž počas servisnej fázy, pričom spolu s betónom vytvárajú integrovaný podlahový systém.
Kompozitné podlahové dosky, tiež známe ako podlahové palubovky, sú moderný podlahový systém vytvorený položením profilovaného oceľového plechu priamo na oceľové nosníky a ich spojením pomocou spojovacieho zvárania. Vzniká tak systém, ktorý pôsobí ako integrovaná jednotka pre nosnosť a deformáciu.
Technický princíp sa opiera o odlišné úlohy, ktoré hrá oceľ a betón vo fáze výstavby a prevádzky.
Stavebná fáza:Profilovaný oceľový plech slúži ako stratené debnenie, ktoré nesie vlastnú hmotnosť vlhkého betónu a zaťaženie konštrukcie. Poskytuje pevnú pracovnú platformu a uľahčuje sekvenčné, viacposchodové operácie odlievania.
Servisná fáza:Profilovaný oceľový plech pôsobí ako ťahová výstuž v spodnej časti dosky a pracuje v spojení s betónom na podporu prevádzkového zaťaženia. Tým sa znižuje požadovaný objem konvenčnej výstuže a betónu.
Na základe profilu prierezu oceľového plechu sú kompozitné podlahové dosky kategorizované do troch typov: profily s otvoreným rebrom, uzavretým rebrom a prestupom (alebo zúženým rebrom).

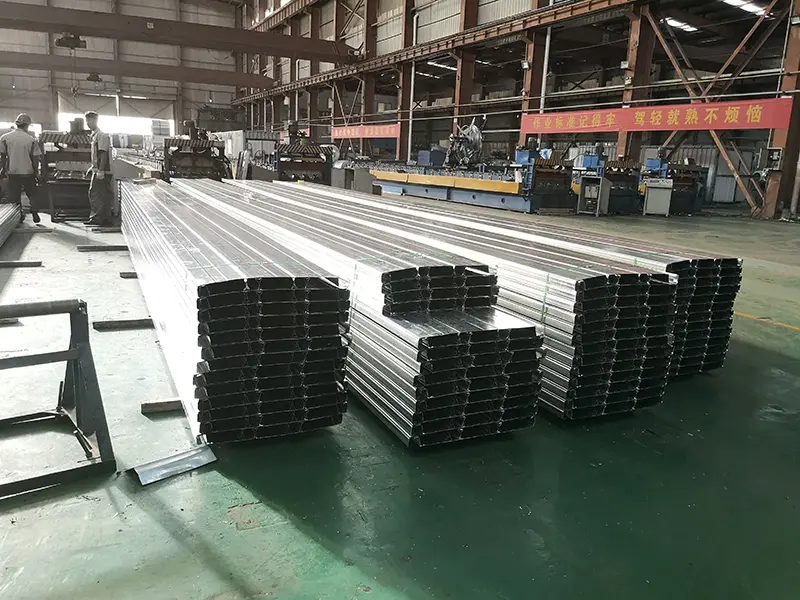

V prípade produktov s uzavretým profilom, ako sú modely YXB48-200-600 a YXB65-185-555, dizajn s uzavretým rebrom úplne obklopuje rebrá v betóne. Funguje to podobne ako výstužné tyče v doskách odlievaných na mieste, maximalizuje príslušné konštrukčné vlastnosti ocele aj betónu a zároveň ponúka vynikajúcu požiarnu odolnosť.
Konštrukcia kompozitných podlahových dosiek musí spĺňať nasledujúce základné požiadavky v súlade s národnými normami a priemyselnými predpismi.
| Ukazovateľ výkonu | Parametre/Špecifikácie | Poznámky / Štandardný základ |
|---|---|---|
| Základný materiál | Q235, Q345 atď. | Oceľová žiarovo pozinkovaná cievka |
| Bežná hrúbka | 0,7–1,5 mm | Závisí od typu profilu a požiadaviek na zaťaženie |
| Pozinkovaný náter | ≥120 g/m² (obojstranne) | Spĺňa antikorózne požiadavky na životnosť |
| Príklady profilov | YXB48-200-600, YXB65-185-555 atď. | Hlavné typy s uzavretým profilom |
| Efektívna šírka | 600–762 mm | Závisí od typu profilu |
| Medza klzu | 235–345 MPa | Materiál Q235/Q345 |
| Šírka rebra/drážky | ≥50 mm | Požiadavka na liatie betónu |
| Celková hrúbka dosky | ≥90 mm | Betónový kryt nad profilovaným oceľovým plechom ≥50 mm |
| Platné normy | GB 55004-2021; 05SG522 | Povinný kód pre kompozitné konštrukcie; národný štandardný atlas |
Kompozitné podlahové dosky sú v súlade s požiadavkami na rýchlu výstavbu primárnych oceľových konštrukcií. Po položení slúžia profilované oceľové plechy ako bezprostredné pracovné plošiny umožňujúce sekvenčné stavebné pracovné postupy, ktoré umožňujú súčasnú inštaláciu na viacerých podlažiach a postupné zalievanie betónu. V aplikáciách super výškových budov táto charakteristika podporuje efektívnu kontrolu celkového harmonogramu výstavby.
Kompozitná podlahová doska s uzavretým profilom, testovaná Národným centrom pre dohľad nad kvalitou a inšpekciou pevných hasiacich systémov a ohňovzdorných komponentov, spĺňa požiadavky na požiarnu odolnosť bez potreby protipožiarneho nástreku v určitých konfiguráciách. Podľa Technického kódexu požiarnej ochrany oceľových konštrukcií (GB 51249-2017), ak kompozitná podlahová doska spĺňa požiadavky na overenie požiarnej odolnosti zohľadňovaním membránového efektu, nie sú potrebné žiadne ďalšie protipožiarne opatrenia. Membránový efekt pri veľkých deformáciách umožňuje palube využiť svoj vlastný potenciál požiarnej odolnosti.
Konštrukcia s uzavretým rebrom zaisťuje, že rebrá oceľovej paluby sú úplne zaliate betónom, podobne ako výstužné tyče v odlievanej doske. Tým sa maximalizujú príslušné vlastnosti ocele aj betónu v rámci konštrukčného výstužného systému. Experimentálne testovanie potvrdzuje, že podlahové dosky s uzavretým profilom majú vynikajúcu nosnosť a odolnosť proti šmyku v porovnaní so systémami s otvoreným profilom.
Kompozitná podlahová doska využíva profilované oceľové plechy ako trvalé debnenie, čím sa eliminujú procesy inštalácie, oddebňovania a podopretia spojené s tradičným dreveným debnením. Počas servisnej fázy funguje ako spodná ťahová výstuž, čím sa znižuje celkové množstvo potrebnej výstuže. Reliéfy na povrchu paluby vytvárajú silné spojenie s betónom a zahrnutie výstužných rebier zaisťuje, že systém poskytuje vysokú nosnosť.
1. Trvalé debnenie bez oddebňovania.Profilované oceľové plechy nahrádzajú tradičné debnenie, čím sa eliminujú kroky inštalácie, odizolovania a podopretia. To skracuje harmonogram výstavby a znižuje náklady na prácu.
2. Dvojitá štrukturálna funkcia.Pažba slúži ako debnenie počas výstavby a ako ťahová výstuž počas prevádzkovej fázy, čím sa znižuje spotreba výstuže a betónu.
3. Požiarna odolnosť paluby s uzavretým profilom.Testované kompozitné podlahové dosky s uzavretým profilom môžu spĺňať požiadavky na požiarnu odolnosť bez protipožiarneho nástreku, čím sa znižujú náklady na projekt.
4. Efektívny sekvenčný pracovný tok.Systém podporuje súčasnú inštaláciu a postupné liatie betónu cez viacero poschodí. Po inštalácii slúži palubovka ako pracovná platforma pre následné úlohy, ako je inštalácia stropu a vedenie inžinierskych sietí.
5. Seizmický výkon.Podlahová krytina je spojená s primárnymi a sekundárnymi oceľovými nosníkmi pomocou šmykových čapov, ktoré tvoria integrovaný konštrukčný systém so zlepšenou seizmickou odolnosťou.
Pre výber profilu:Profily s uzavretým rebrom sa odporúčajú pre projekty vyžadujúce vyššiu požiarnu odolnosť a kompozitné pôsobenie bez dodatočnej protipožiarnej ochrany. Profily s otvoreným rebrom sa môžu použiť tam, kde je preferovaná jednoduchšia inštalácia alebo nižšia hmotnosť, ale požiarna odolnosť a nosnosť musia byť overené samostatne.
Pre hrúbku dosky a výstuž:Celková hrúbka dosky by mala byť minimálne 90 mm, s krytom betónu minimálne 50 mm nad profilovaným oceľovým plechom. Množstvo dodatočnej výstuže závisí od rozpätia, zaťaženia a požiadaviek na požiarnu odolnosť.
Pre trvanlivosť pozinkovaného povlaku:Štandardná hmotnosť pozinkovaného náteru je minimálne 120 g/m² na oboch stranách. Pre vysoko korozívne prostredie môže byť potrebný ťažší náter alebo dodatočná ochrana.
Počas inštalácie:Zabezpečte správne zváranie strižných svorníkov cez palubu do oceľového nosníka. Dodržujte špecifikovaný rozstup svorníkov a vzdialenosť od okraja. Overte, či je podlaha počas liatia betónu primerane podopretá, aby sa zabránilo nadmernému vychýleniu.
1.Podlahové a strešné systémy pre výškové a supervýškové oceľové konštrukcie.
2.Veľké verejné budovy, ako sú štadióny, výstavné centrá a letiskové terminály.
3.Podlahy pre priemyselné a komerčné budovy vrátane priemyselných závodov, logistických skladov a parkovacích objektov.
4.Projekty oceľových konštrukcií vyžadujúce rýchlu výstavbu a stupňovité, sekvenčné pracovné postupy.
Profily s otvorenými rebrami majú odkryté lichobežníkové rebrá, ktoré nie sú úplne zapustené do betónu, zatiaľ čo profily s uzavretými rebrami majú rebrá, ktoré sú úplne uzavreté. Profily s uzavretými rebrami zvyčajne poskytujú lepšiu kompozitnú činnosť a požiarnu odolnosť, pretože rebrá fungujú ako výstužné tyče a betón úplne obklopuje oceľ.
Nie vždy. Kompozitné podlahové dosky s uzavretým profilom môžu spĺňať požiadavky na požiarnu odolnosť bez protipožiarneho nástreku, ak spĺňajú podmienky v GB 51249-2017, ako napríklad zohľadnenie membránového efektu. Avšak profily s otvorenými rebrami alebo paluby s tenšími doskami môžu vyžadovať dodatočnú protipožiarnu ochranu. Odporúča sa požiarnotechnické posúdenie.
Terasa je spojená s oceľovými nosníkmi pomocou spojovacieho zvárania. Strižné kolíky sú privarené cez mostovku do pásnice nosníka, čím sa vytvorí kompozitný spoj. Priemer čapu, rozstup a osadenie musia zodpovedať návrhu projektu a príslušným normám.
Požadovaná hrúbka závisí od typu profilu, rozpätia, hrúbky betónu a projektovaného zaťaženia. Pre typické kancelárske alebo obytné podlahy je bežná hrúbka 0,8–1,2 mm, ale dlhšie rozpätia alebo väčšie zaťaženie môžu vyžadovať 1,2–1,5 mm. Na určenie vhodnej hrúbky by sa mali vykonať štrukturálne výpočty.
Štandardný galvanizovaný náter poskytuje dobrú odolnosť proti korózii pre väčšinu vnútorných aplikácií. Pre vonkajšie alebo silne korozívne prostredie môže byť špecifikovaný ťažší galvanizovaný náter alebo dodatočné ochranné opatrenia. Požiadavky na životnosť nájdete v špecifikáciách projektu.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcom kompozitných podlahových krytín, oblúkových strešných panelov Al-Mg-Mn, strešných panelov so stojatou drážkou a iných výrobkov z kovových plášťov. Naša výrobná základňa sa nachádza v zóne hospodárskeho rozvoja Jinghai, Tianjin, Čína, vybavená automatizovanými výrobnými linkami a štvorstupňovým procesom kontroly kvality. Viac informácií o našej továrni, certifikáciách, testovacích možnostiach a projektových referenciách nájdete na našej stránkeO násstránku respkontaktujte náš inžiniersky tím.
