Kovové strešné panely

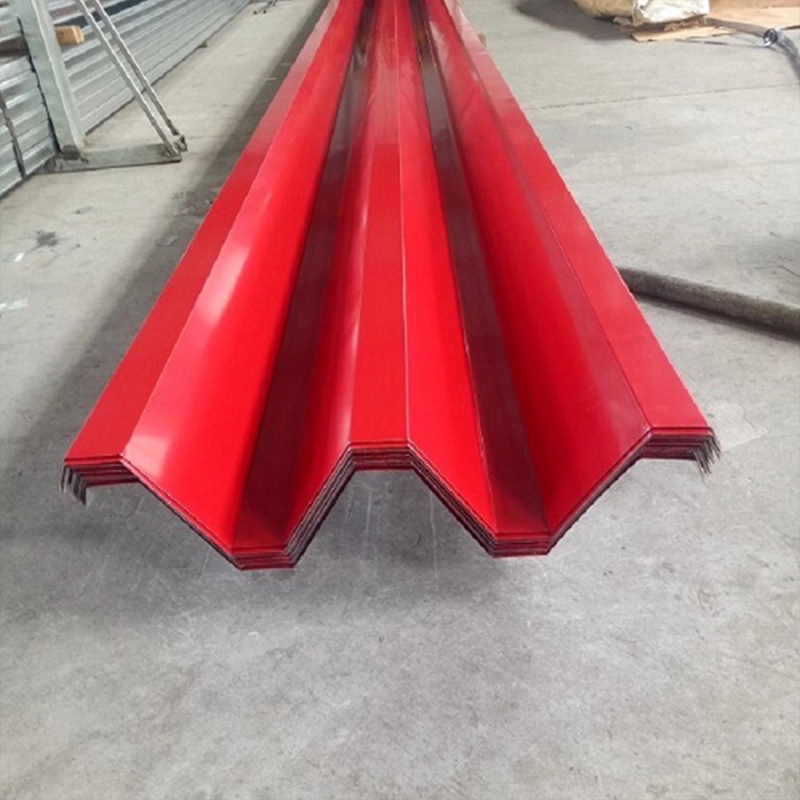

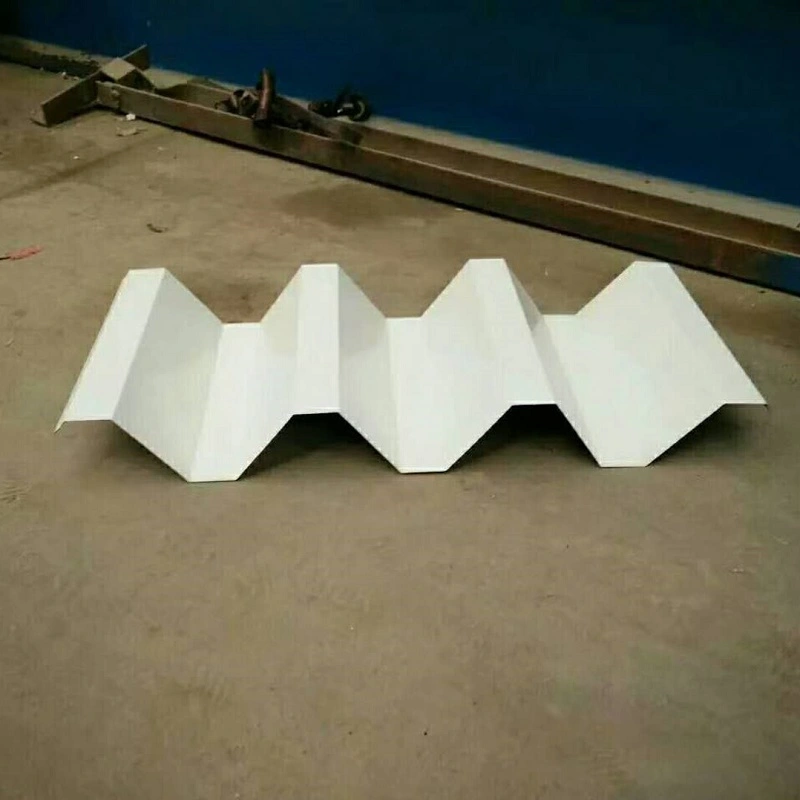

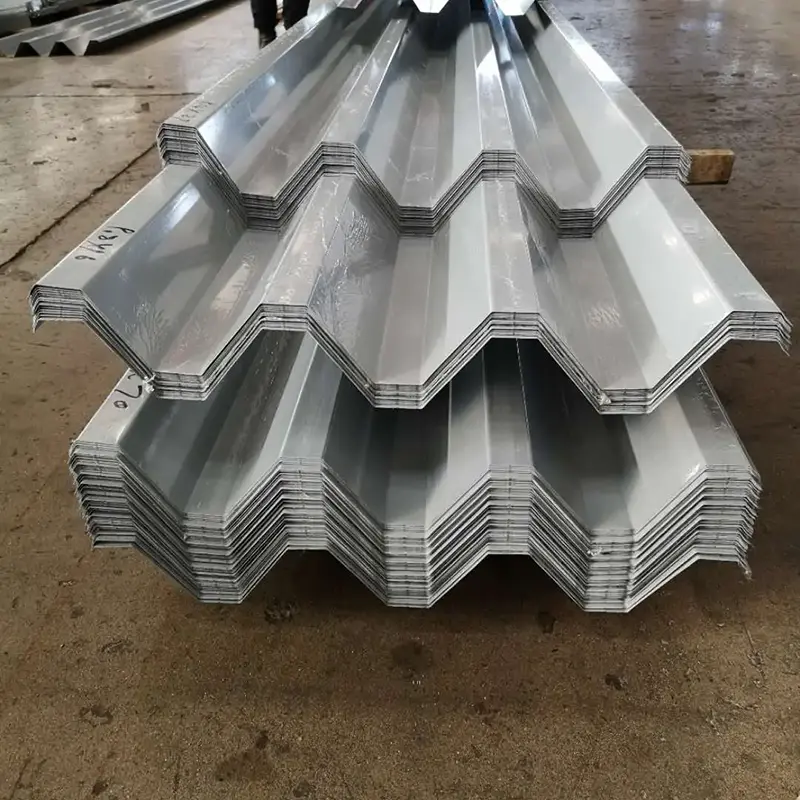

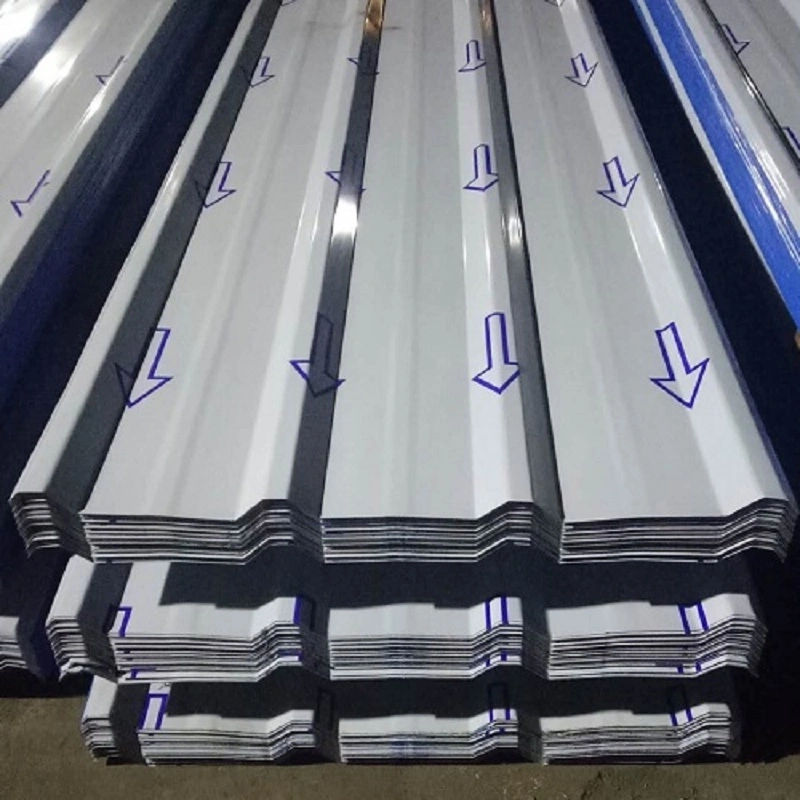

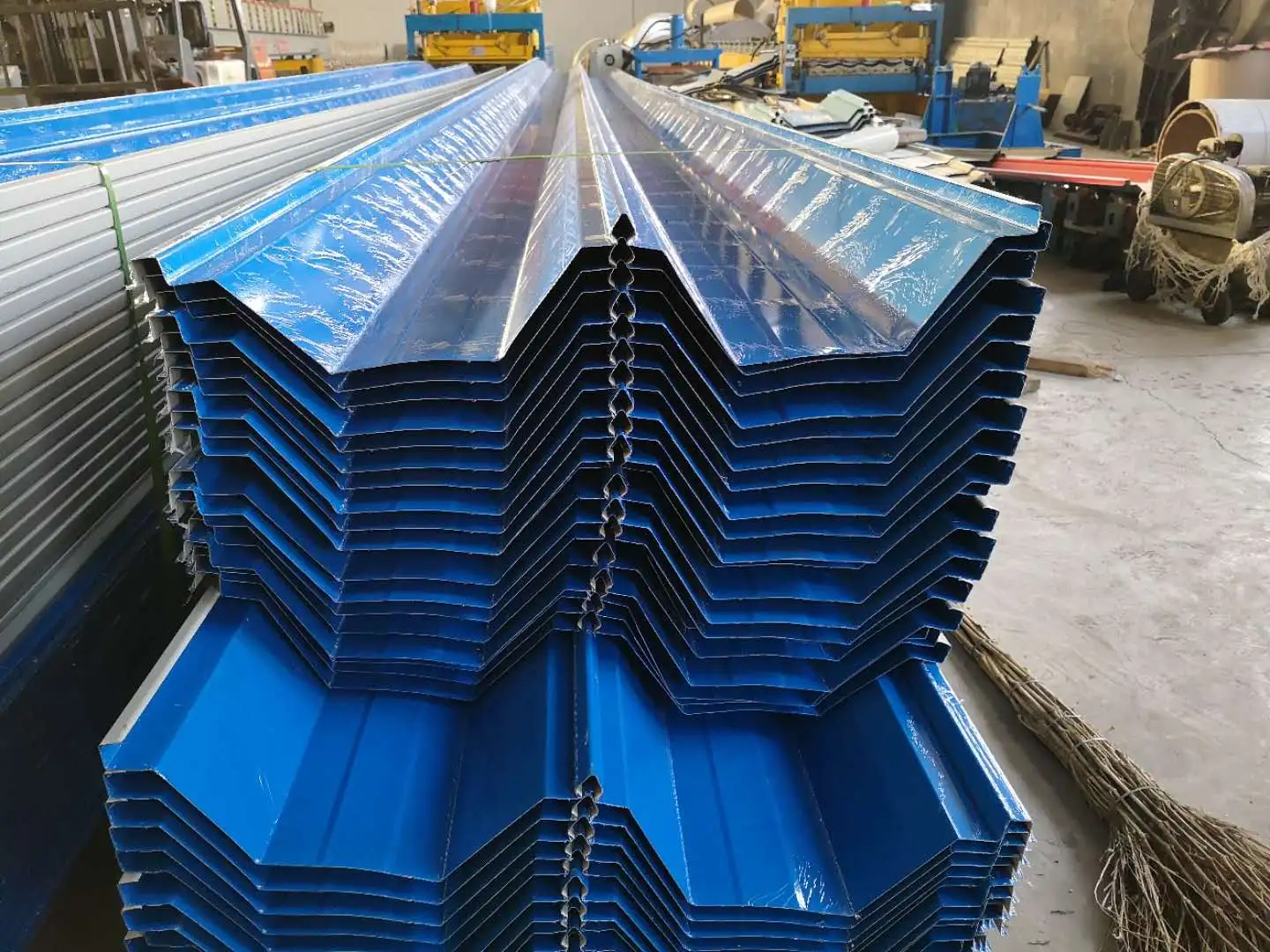

Kovové strešné panely sú profilované oceľové plechy formované valcovaním za studena tvárnením kovových zvitkov do vlnitých prierezov na kontinuálnych výrobných linkách. Používajú sa na strešné krytiny, obklady stien a podlahy. Rebrovaný alebo vlnitý profil zvyšuje ohybovú tuhosť tenkého plechu v smere rebier, čo umožňuje panelom s hrúbkou 0,5 mm až 1,5 mm prenášať zaťaženie strechy. SENBO prevádzkuje vyhradené linky na valcovanie profilov kovových striech a udržiava vlastné testovacie kapacity na overenie zdvihu vetra. Výrobné kontroly zahŕňajú hrúbku základného kovu, medzu klzu, geometriu profilu a kvalitu povrchovej úpravy.

Možnosti základného materiálu

• Oceľový plech žiarovo pozinkovaný:Bežne trieda DX51D+Z s obojstranným zinkom od 40 g/m² do 275 g/m². Vhodné pre bežné priemyselné budovy.
• Oceľový plech potiahnutý Al-Zn:Povlak obsahuje asi 55 % hliníka a 43,5 % zinku. Poskytuje 3 až 5-krát vyššiu odolnosť proti korózii ako štandardná pozinkovaná oceľ.
• Oceľový plech s farebným náterom:Povrchová úprava polyesterovým (PE) alebo fluorokarbónovým (PVDF) povlakom, ktorý ponúka odolnosť proti korózii a flexibilitu dizajnu.
• Plech zo zliatiny hliníka, horčíka a mangánu:Trieda AA3004 s hustotou 2,73 g/cm³, čo je asi tretina hustoty ocele. Navrhnuté na životnosť viac ako 50 rokov.
• Plech z nehrdzavejúcej ocele:Feritická nehrdzavejúca oceľ 445J2, zvyčajne s hrúbkou 0,5 mm. Používa sa pre veľké verejné budovy s vysokými požiadavkami na odolnosť voči vetru.

Konštrukcia systému

Kovové strešné systémy často používajú viacvrstvový kompozitný dizajn. V projekte Guangzhou Baiyun Airport Terminal 3 zahŕňa strešná konštrukcia zdola nahor pozinkované primárne väznice, dierovaný profilovaný oceľový plech potiahnutý Al-Zn, parozábranu, minerálnu vlnu pohlcujúcu hluk, pozinkované sekundárne väznice, tepelnú izolačnú minerálnu vlnu, žiarovo pozinkovaný plech na strechu, TPO izolačnú a protihlukovú pásku z nehrdzavejúcej ocele, nerezovú izolačnú membránu z nehrdzavejúcej ocele uzávery z nehrdzavejúcej ocele. Táto zostava kombinuje konštrukčnú podporu, tepelnú izoláciu, hydroizoláciu, absorpciu zvuku a ochranu pred bleskom.

Inštalačné systémy

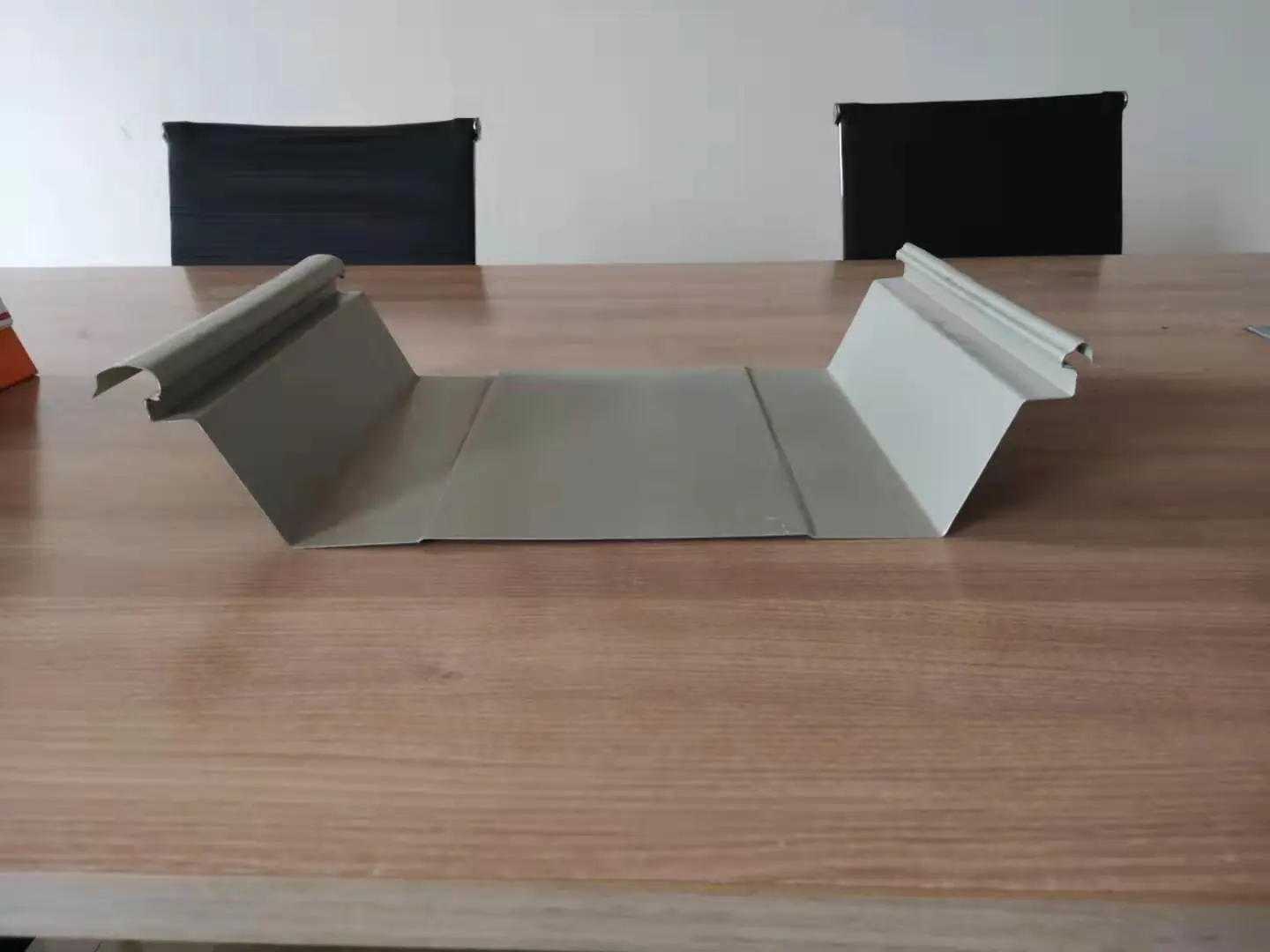

• Systém stojatých švov:Okraje susedných panelov sú mechanicky lemované špeciálnym nástrojom. Výsledný spoj je štrukturálny a vodotesný bez spoliehania sa na tmely. Upevňovacie spony v tvare T umožňujú tepelný pohyb pozdĺž sklonu strechy.
• Systém kontinuálneho zvárania:Panely z nehrdzavejúcej ocele sa spájajú zváraním po celej dĺžke. Bezšvové zvary poskytujú vysokú odolnosť proti vetru a vode.

Technické špecifikácie

Údaje o výkonnosti z projektových aplikácií

1. Kapacita vztlaku vetra

Pobrežné verejné budovy kladú extrémne požiadavky na odolnosť strechy proti vetru. Na termináli 3 letiska Guangzhou Baiyun bol kontinuálne zváraný strešný systém z nehrdzavejúcej ocele testovaný statickým zdvihom vetra a zaznamenal kapacitu 18,2 kPa, čo zodpovedá tajfúnu kategórie 17. Pre porovnanie, bežné hliníkovo-horčíkovo-mangánové strechy so stojatou drážkou zvyčajne odolávajú podmienkam kategórie 12. Výskum správania pri nasávaní vetra ukazuje, že spojovací šev a spojenie nosnej konzoly je najslabšie miesto, ktoré si vyžaduje cielené vystuženie. Štadión kultúrneho a športového centra Greater Bay Area využíva podobný zváraný prístup a v laboratórnych testoch dosiahol 21 kPa.

2. Vodotesnosť a vzduchotesnosť

Hydroizolácia strechy vychádza z konfigurácie konštrukcie, nie z aplikovaných tmelov. Panely so stojatými švami používajú po celej dĺžke vopred aplikovaný tmel a zamknuté švy, pričom nezanechávajú na povrchu diery po klincoch ani miesta úniku. Kontinuálne zváraná nehrdzavejúca oceľ vytvára neprerušovaný povrch zváraním po celej dĺžke, čím sa ďalej zlepšuje odolnosť voči vode. Odporúča sa minimálny sklon odvodnenia strechy 5 %. Žľabový profil slúži ako prirodzený odvodňovací kanál, ktorý rýchlo smeruje vodu k odkvapu.

3. Riadenie tepelného pohybu

Zmeny teploty spôsobujú rozťahovanie a zmršťovanie kovových panelov. Systémy so stojatou drážkou absorbujú tento pohyb pomocou posuvných konzol v tvare T, ktoré umožňujú panelom voľne sa pohybovať pozdĺž sklonu strechy. Na termináli 3 letiska Guangzhou Baiyun spolupracujú zvárané spoje s profilom priečneho zvlnenia na uvoľnenie tepelného napätia. Obe metódy zabraňujú poškodeniu, ktoré by inak vyplynulo z obmedzeného tepelného pohybu.

4. Stavebná produktivita

Kultúrne a športové centrum Greater Bay Area aplikovalo modulárnu stavebnú stratégiu pre všetky strešné vrstvy pod hydroizolačnou membránou. Pracovníci rozdelili strechu s rozlohou 78 000 m² na 878 nezávislých modulov, každý modul zmontovali a zvarili na úrovni zeme a potom hotové jednotky zdvihli na miesto. Tento prístup zvýšil účinnosť inštalácie o 30 % a udržal odpad materiálu na približne 2 %.

5. Geometrická flexibilita

Strešné panely môžu byť vyrábané v rovných, zakrivených alebo vejárovitých formách, aby zodpovedali architektonickým povrchom s jednoduchým zakrivením, dvojitým zakrivením a guľovým povrchom. V kultúrnom a umeleckom centre „Dva hory“ budúceho mesta vedy a techniky v Anji v Zhejiang tvorí kovová strecha dvanásť obrovských tvarov bambusových listov. Na udržanie konštrukčných tolerancií v prijateľných medziach bolo aplikované BIM modelovanie a 3D skenovanie.

Pokyny na inštaláciu a manipuláciu

• Pred začatím umiestňovania panelov skontrolujte zarovnanie a vyrovnanie väznice.
• Zdvíhacie panely so zdvíhacími popruhmi s chránenými okrajmi, aby sa zabránilo deformácii.
• Pred konečným švom na systémoch stojatých švov skontrolujte zapojenie švu a zarovnanie klipu.
• Pri nepretržitom zváraní udržujte pracovnú oblasť čistú a suchú; dodržiavať kvalifikované postupy zvárania.
• Obmedzte stavebnú premávku na hotových strešných plochách a rýchlo odstráňte suť.

Bežné otázky

Ktorý strešný systém je vhodný pre pobrežné oblasti s vysokým vetrom?

Súvisle zváraný systém z nehrdzavejúcej ocele ponúka najvyššiu odolnosť proti vetru a je často určený pre oblasti náchylné na tajfúny. Systémy stojatých švov zostávajú životaschopnou možnosťou, keď sú detaily švov a klipov zosilnené podľa výpočtov zdvihu vetra.

Ako dlhé strešné panely zvládajú zmeny teploty?

Systémy stojatých švíkov využívajú posuvné spony, ktoré umožňujú pohyb po svahu. Zvárané systémy môžu obsahovať priečne zvlnenie alebo dilatačné spoje. Vhodná metóda závisí od geometrie strechy a očakávaného teplotného rozsahu.

Akú priebežnú údržbu potrebuje plechová strecha?

Kontrolné postupy by sa mali týkať tesnosti upevňovacích prvkov, stavu panelov, prekážok v drenážnej ceste a integrity tmelu v miestach prienikov. Systémy so stojatými švami zvyčajne vyžadujú menej údržby, pretože nie sú odkryté žiadne spojovacie prvky.

Môže kovová strešná krytina presahovať existujúcu strechu?

Nová kovová strecha môže byť niekedy inštalovaná cez existujúcu strechu, ak konštrukcia unesie dodatočné zaťaženie a existujúci povrch je vhodný. Pred prijatím akéhokoľvek rozhodnutia by mal statik posúdiť existujúce podmienky.

Kontrola kvality a dokumentácia

Dodávatelia by mali poskytnúť osvedčenia o skúške fréz pre základný kov, záznamy o hrúbke povlaku a správy o rozmeroch panelov. Projekty so špecifickými kritériami zaťaženia vetrom by si mali vyžiadať údaje zo skúšky zdvihu vetra pre presnú konfiguráciu dodávaného systému. Kontroly na mieste by mali pred inštaláciou overiť akosti materiálu, dĺžky panelov a stav povrchu.

Úvahy o výbere

• Pred výberom typu strešného systému skontrolujte umiestnenie budovy a návrhovú rýchlosť vetra.
• Skontrolujte sklon strechy a usporiadanie drenáže, aby ste potvrdili účinné odstraňovanie vody.
• Overte, či je vybraný materiál panelu kompatibilný s environmentálnou expozíciou budovy.
• Potvrďte, že dodávateľ strešnej krytiny môže poskytnúť požadované skúšobné údaje a podporu pri inštalácii.
