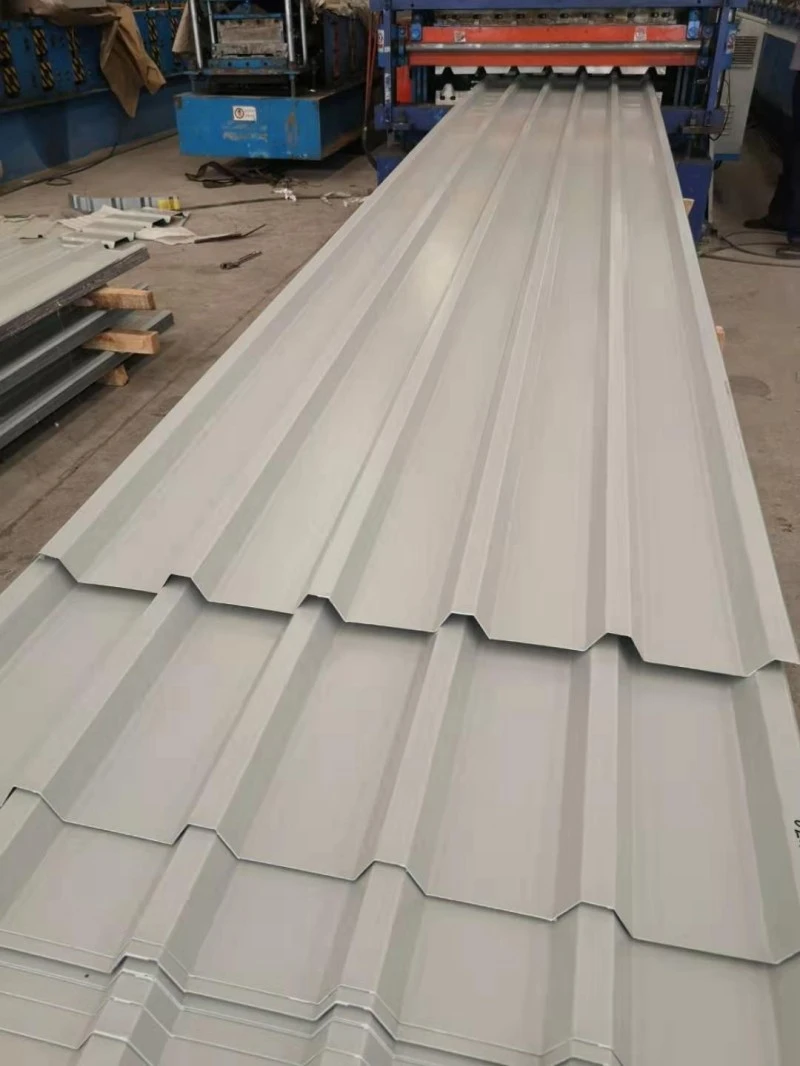

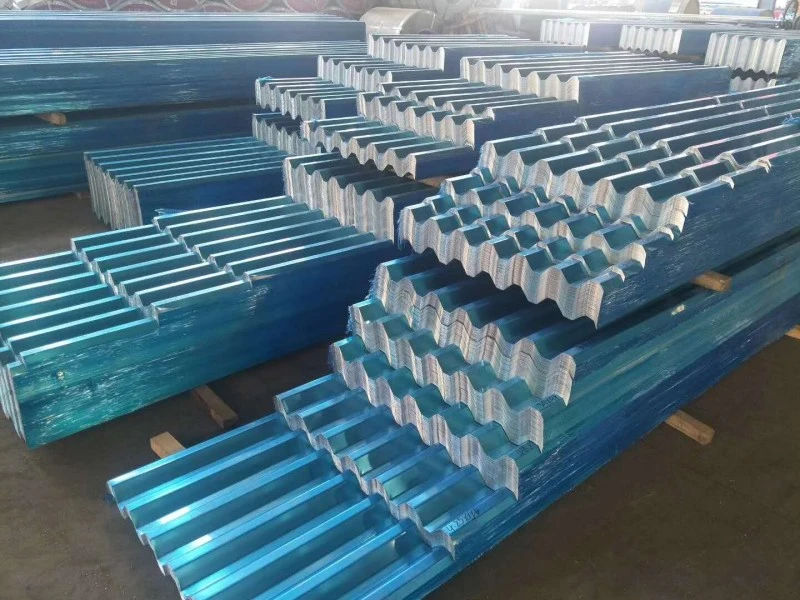

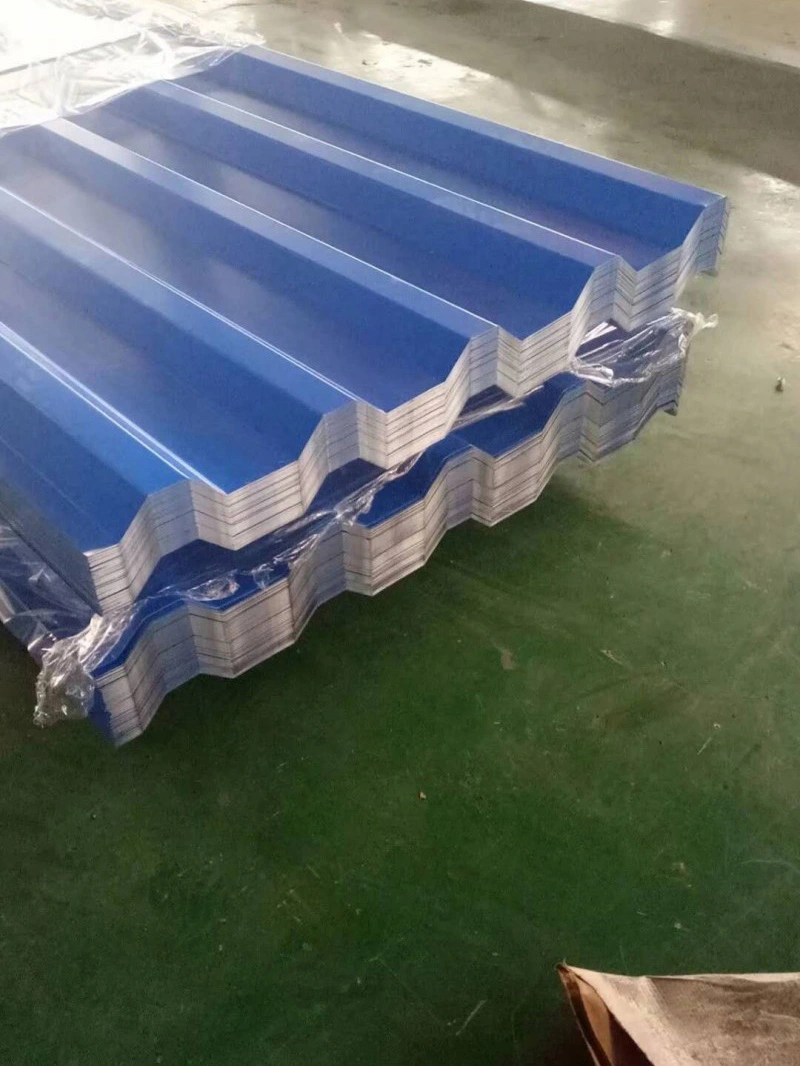

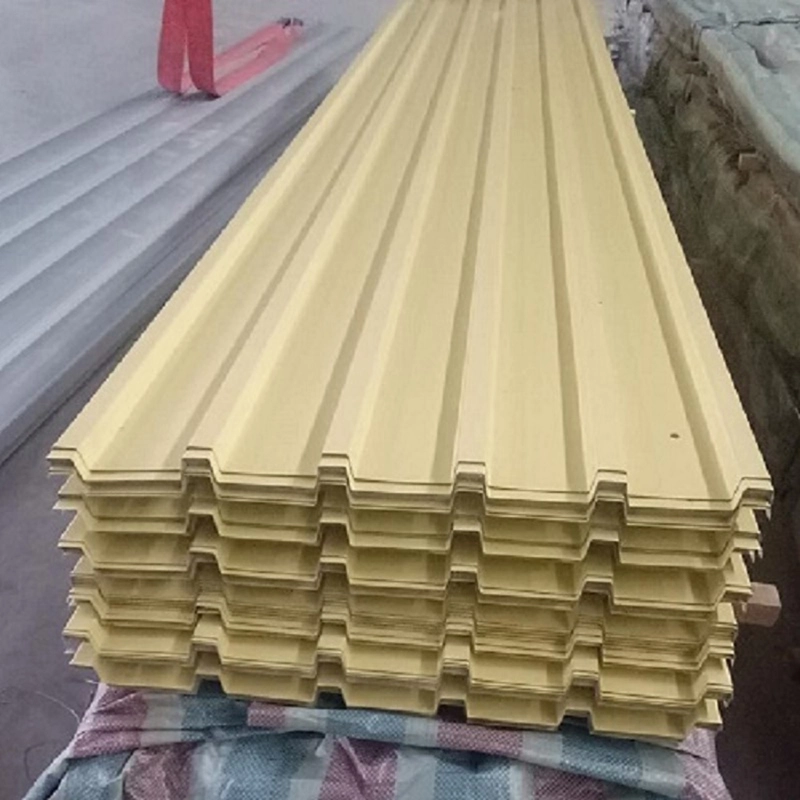

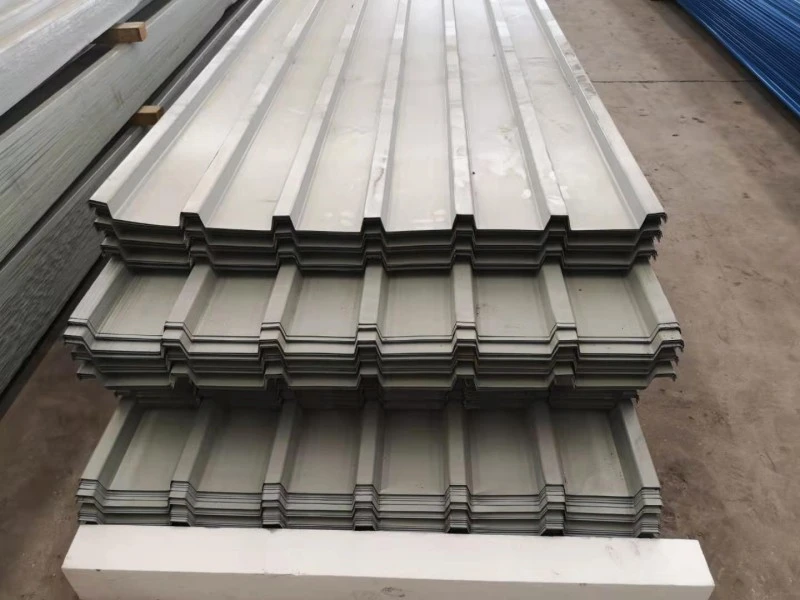

Oceľový strešný plech s farebným náterom

Oceľové strešné plechy s farebným náterom vyrobené z vopred natretého oceľového zvitku sú tvarované valcovaním za studena do vlnitého profilu. Každý plech kombinuje oceľové jadro, kovový povlak na oboch stranách a vytvrdenú organickú povrchovú úpravu. Základný kov je zvyčajne Q235B alebo DX51D a ochranná kovová vrstva môže byť zinok alebo hliník-zinok s hmotnosťou povlaku od 40 g/m² do 275 g/m² na stranu. Náterový systém zvyčajne obsahuje základný náter a polyesterový vrchný náter s hrúbkou najmenej 20 μm, zatiaľ čo PVDF je vyhradený pre miesta so silnejším UV žiarením alebo soľným postrekom. SENBO vykonáva vstupné kontroly hrúbky zvitku a hmotnosti povlaku a valcovacie linky sú nastavené na overenie geometrie rebier a efektívnej šírky počas výroby.

Spoločné profily a rozmery

• YX35-125-750:výška rebra 35 mm, rozteč rebier 125 mm, účinná šírka 750 mm.
• YX25-210-840:výška rebra 25 mm, rozteč rebier 210 mm, účinná šírka 840 mm.
• YX15-225-900:výška rebra 15 mm, rozteč rebier 225 mm, účinná šírka 900 mm.

Dĺžka plechu sa reže na objednávku a priebežné dĺžky sú možné, ak to doprava dovoľuje. Výber profilu ovplyvňuje rozpätie, drenážne správanie a vzhľad.

Tabuľka parametrov

Testovacie údaje a spätná väzba projektu

Mechanické správanie

Podklad musí vykazovať pevnosť v ťahu najmenej 270 MPa. Pre YX35-125-750 je pevnosť v tlaku okolo 200 MPa, čo je primerané pre nenosné a sekundárne konštrukčné obálky. Zmeny hrúbky sú regulované na ±0,02 mm a rovinnosť je obmedzená na 3 mm na meter, aby sa zabránilo zadržiavaniu vody na hotovej streche.

Priľnavosť a odolnosť proti korózii

Krížové testovanie vyžaduje, aby plocha oddelenia povlaku zostala na alebo pod 5 %. Výkon soľného postreku je typicky špecifikovaný ako bez červenej hrdze po 500 hodinách pre štandardný materiál. Vyššie hmotnosti zinkového povlaku zlepšujú tento výsledok. Skutočná požiadavka by mala zodpovedať miestu projektu a kategórii atmosférickej korózie.

Odvodnenie vody

Vlnitý tvar odvádza dažďovú vodu cez žľaby do odkvapu. Spoje presahov sú utesnené vodotesnými podložkami a tmelom. Odporúča sa minimálny sklon 5 %. Správne zarovnanie väznice a umiestnenie upevňovacích prvkov pomáha predchádzať prehlbovaniu a netesnostiam.

Príklad tepelného výkonu

Pilotný projekt v okrese Chongming v Šanghaji aplikoval tepelne izolačný náter na existujúce farebné oceľové strechy. Po ošetrení sa povrchová teplota znížila zo 63 °C na 33 °C a vnútorná teplota klesla asi o 8 °C. Zatiaľ čo hlavnou výhodou bol izolačný náter, prípad ukazuje, ako možno plech kombinovať s dodatočnými povrchovými úpravami pre úsporu energie.

Rýchlosť inštalácie

Plechy vyrobené v továrni je možné rýchlo nainštalovať na mieste. Denný výkon z valcovania môže dosiahnuť 3 000 metrov. V spojení s oceľovým rámom je možné v krátkom čase dokončiť prístrešky a strechy skladov. Dlhé plechy znižujú počet koncových presahov, čo tiež znižuje potenciálne miesta úniku.

Poznámky k dizajnu a inštalácii

• Pred inštaláciou udržujte zvitky a plechy suché. Vonkajšie skladovanie vyžaduje svetlú výšku a priedušný kryt, aby sa zabránilo kondenzácii.
• Používajte rezné nástroje, ktoré neprodukujú vysoké teplo. Nožnice a prestrihávače sú uprednostňované pred brúsnymi kotúčmi.
• Orezané hrany a škrabance okamžite opravte kompatibilnou opravnou farbou.
• Vyberte upevňovacie prvky a podložky, ktoré sú kompatibilné s povlakom, aby sa minimalizovala galvanická korózia.
• Postupujte podľa špecifikovaného bočného a koncového kola. V oblastiach so silným vetrom zvýšte hustotu spojovacích prvkov v blízkosti hrán a hrebeňov.
• Pred umiestnením dosiek skontrolujte rozstup a zarovnanie väzníc. Nesprávne zarovnané väznice môžu spôsobiť viditeľné vlnenie a namáhanie rebier.

Otázky z projektov

Aký sklon je potrebný pre strechu bez hydroizolačnej membrány?

Pre jednoplášťové profily je typický sklon 5 % a viac. V špeciálnych prípadoch sa môžu použiť nižšie svahy, ale musia byť navrhnuté a skontrolované projektantom dodatočné tesniace a odvodňovacie opatrenia.

Ako si vyberiem hmotnosť zinkového povlaku?

Najprv by sa mala vyhodnotiť kategória atmosferickej korózie lokality. Mierne vidiecke oblasti môžu byť v poriadku s 40 g/m² až 90 g/m². Pobrežné alebo priemyselné zóny často vyžadujú 150 g/m² alebo viac, alebo hliníkovo-zinkový povlak s ekvivalentným výkonom.

Môžu byť plechy inštalované na zakrivené strechy?

Niektoré profily môžu byť zakrivené na veľký polomer. Minimálny polomer závisí od výšky rebra, hrúbky plechu a pružnosti povlaku. Výrobca by mal pred zadaním objednávky potvrdiť limit formovania.

Čo spôsobuje farebné variácie medzi šaržami?

Farebné variácie sa môžu vyskytnúť, keď cievky pochádzajú z rôznych výrobných sérií. Pre veľkú strechu alebo stenu je bezpečnejšie objednať všetok materiál na rovnaký povrch z jednej šarže zvitkov. Ak to nie je možné, vyžiadajte si farebný údaj a nastavte toleranciu, napríklad ΔE ≤ 1,5.

Kontrolný zoznam nákupu a kontroly

• Pred výrobou potvrďte kvalitu substrátu a hmotnosť náteru na certifikáte mlyna.
• Pred rezaním cievky si vyžiadajte vzorku skutočnej farby laku a schváľte ju.
• Skontrolujte hrúbku plechu, výšku rebier a efektívnu šírku pri príjme. Odmietnuť materiál mimo tolerancie.
• Skontrolujte povlak, či nie je poškriabaný, zlomený alebo nerovnomerná farba. Menšie poškodenia sa dajú opraviť, ale veľké poškodenia by sa mali vymeniť.
• Ak strecha musí spĺňať špecifické hodnotenie zdvihu vetra, vyžiadajte si skúšobné údaje alebo výpočty pre vybraný profil a rozmiestnenie upevňovacích prvkov.
• Pri projektoch, kde ide o požiarnu odolnosť, pamätajte, že jeden kovový plech je nehorľavý, ale kompletná strešná zostava môže obsahovať horľavú izoláciu alebo podklad, ktorý sa musí posúdiť samostatne.
