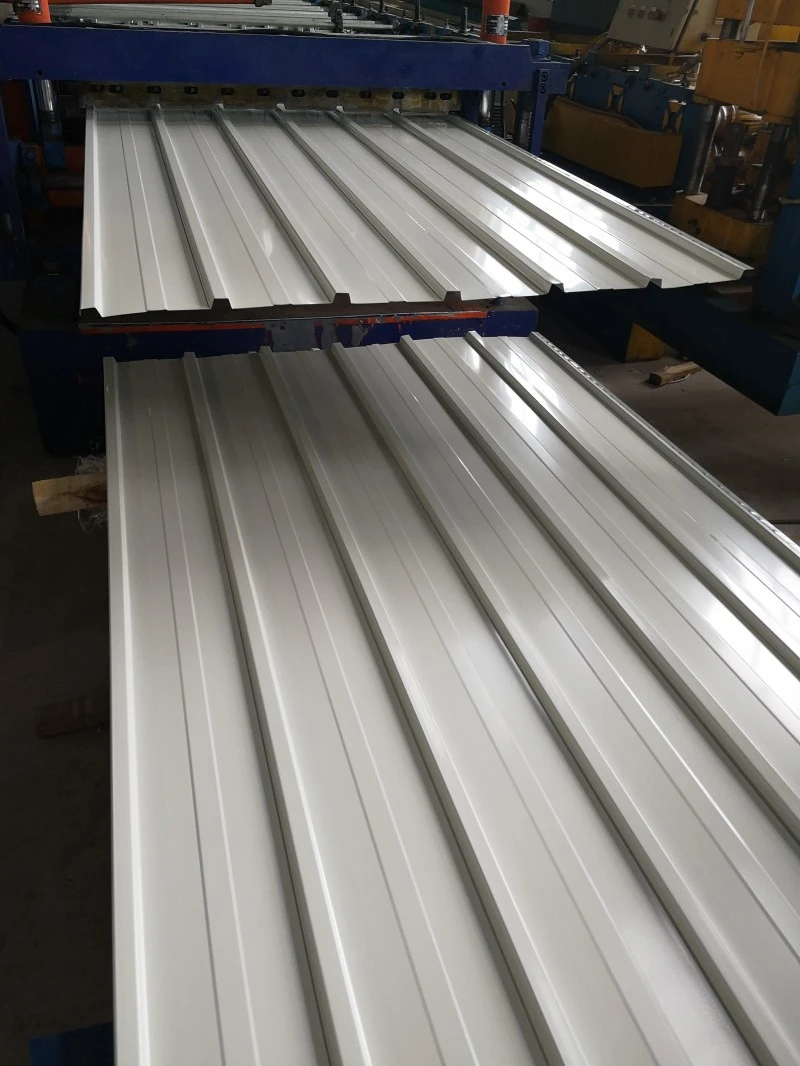

Kovový profilovaný plech, tiež nazývaný vlnitý kovový panel, sa vyrába valcovaním z tenkej ocele alebo zvitku z hliníkovej zliatiny do vlnitého prierezu pri teplote okolia. Podkladový materiál sa vyberá podľa prostredia projektu a požiadaviek na zaťaženie. SENBO prevádzkuje viacvalcové kontinuálne formovacie linky a počas výroby vykonáva rozmerové kontroly výšky rebra, šírky plechu a geometrie profilu. Spoločnosť tiež vedie záznamy o vstupných kontrolách o hrúbke základného kovu a hmotnosti povlaku.

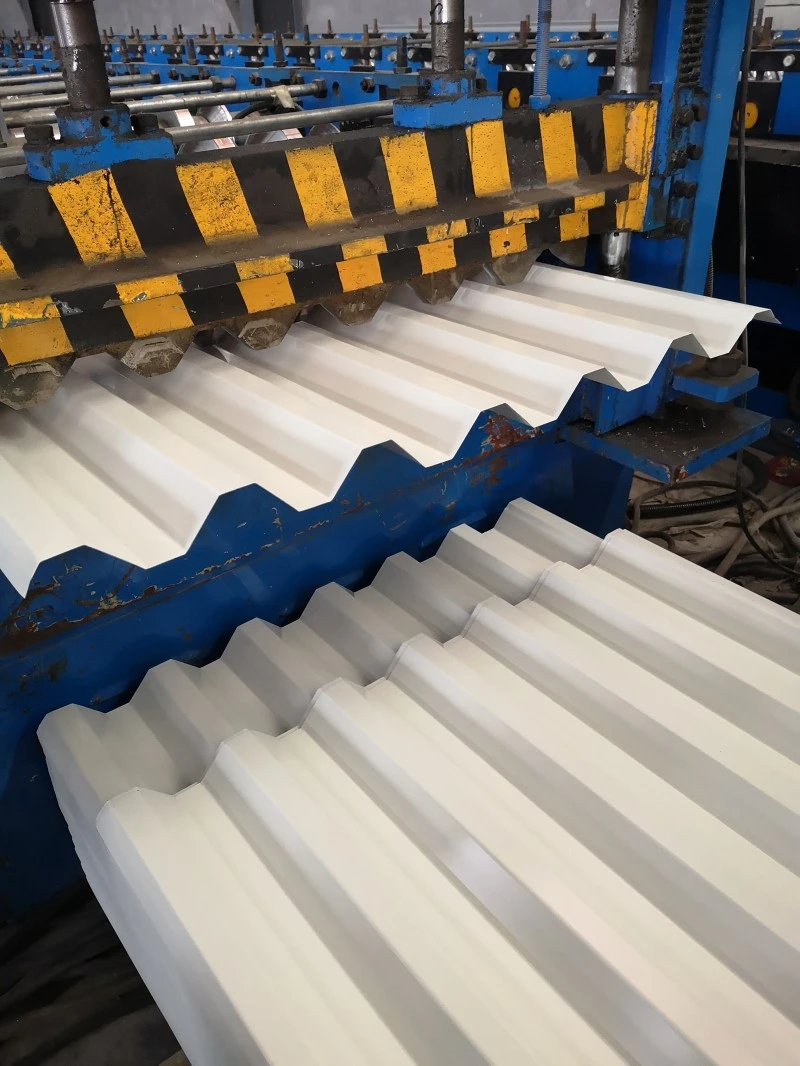

Kovové profilované plechy sa formujú na kontinuálnych valcovacích linkách a môžu sa vyrábať v dĺžkach od niekoľkých metrov až po desiatky metrov. Továrenská prefabrikácia poskytuje vysokú rozmerovú presnosť, ale je obmedzená prepravnou dĺžkou. Formovanie na mieste umožňuje, aby sa dĺžka plechu zhodovala s projektom, čím sa znižuje počet koncových presahov a šetrí sa materiál a práca. Výrobky sú rozdelené podľa prierezu na typy v tvare V, U, W, rebrované, stužené a rybinové. Podľa použitia zahŕňajú strešné panely, stenové panely, kompozitné podlahové krytiny a oblúkové konštrukčné panely.
| Položka | Parameter / špecifikácia | Poznámky |
|---|---|---|
| Bežná hrúbka plechu | Strecha a stena: 0,4–1,6 mm; podlahová paluba a silo: 2–3 mm alebo viac | Hrubší materiál pre nosné použitie |
| Rozsah výšky rebier | 10-200 mm | Pomer výšky k hrúbke je najlepšie nižší ako 200 |
| Typy základných materiálov | Žiarovo pozinkované / Al-Zn povlak / Color-coated / Hliníková zliatina | Vybrané na základe prostredia |
| Pozinkovaná oceľ | Z275, Z450 | Celková hmotnosť obojstranného náteru 275 g/m² alebo 450 g/m² |
| Oceľ s povlakom Al-Zn | AZ150 | Zloženie povlaku: 55 % Al, 43,5 % Zn, 1,5 % Si |
| Použitie ocele na strešné krytiny | Pribl. 5–11 kg/m² bez izolácie | Ľahká obálka |
| Ekonomické rozpätie | Pribl. 3,5 m | Môže sa líšiť v závislosti od profilu a zaťaženia |
| Použiteľná norma | GB/T 12755-2008 | Profilované oceľové plechy pre stavebníctvo |
Profilované plechy sa bežne používajú na strešné a stenové kryty v priemyselných prevádzkach a skladoch kvôli ich nízkej vlastnej hmotnosti a primeranej pevnosti. Pri projektoch bez tepelnej izolácie je spotreba ocele približne 5 kg/m² až 11 kg/m². Plechová strešná krytina v areáli Pingliang Sports Park, inštalovaná v období od júna 2020 do júna 2023, použila ako strešnú základnú vrstvu profilované oceľové plechy potiahnuté Al-Zn s hrúbkou 0,6 mm. Projekt získal Striebornú cenu za inžiniersku technológiu v roku 2024 Building Waterproofing Industry Science and Technology Awards, čo naznačuje, že materiál sa prijateľne hral vo veľkom verejnom zariadení.
V kombinácii s betónom pôsobí profilovaný oceľový plech ako stratené debnenie aj ako ťahová výstuž. Tento prístup odstraňuje potrebu tradičného dreveného debnenia a dočasného podopretia. Na zlepšenie spojenia medzi oceľou a betónom môžu byť k plechu vopred privarené šmykové kolíky alebo plech môže byť vytvorený s obojsmernými výstužnými rebrami. Kompozitné podlahové systémy sú široko používané vo výškových budovách a viacposchodových priemyselných stavbách.
Kovové profilované plechy môžu byť tvarované ako ploché alebo zakrivené panely. Zakrivené plechy umožňujú klenuté budovy, ktoré kombinujú funkcie nosníkov, dosiek a stĺpov do jednej konštrukčnej formy. Strešné systémy môžu byť vyrobené ako zakrivené alebo variabilné panely a sú vhodné pre hydroizolácie I. až III. stupňa s minimálnym sklonom 1,5 stupňa.
Strešné systémy zvyčajne používajú buď preplátované skrutkové spoje, alebo konštrukcie s vysokým stojatým spojom. Metóda stojatej drážky využíva skryté, neprenikajúce spojovacie prvky a bola aplikovaná v projektoch, ako sú budovy terminálov na medzinárodnom letisku v Pekingu. Systém profilovaných plechov SENBO 360° so stojatou drážkou má šírku panelu 430 mm a výšku rebra 65 mm. Navrhuje sa na spád drenáže minimálne 5 % a rozstup väzníc nepresahujúci 1,5 m. Skrytá metóda upevnenia zlepšuje odolnosť proti zdvihu vetra a znižuje únikové cesty v porovnaní s odhalenými spojovacími prvkami.
Výber závisí od atmosférického prostredia a požiadaviek na vzhľad. Pozinkované plechy sú ekonomické pre mierne podmienky. Plechy potiahnuté Al-Zn ponúkajú lepšiu odolnosť proti korózii a sú preferované pre pobrežné alebo priemyselné lokality. Farebne potiahnuté plechy dodávajú odolnú dekoratívnu úpravu a vyberajú sa, keď záleží na vzhľade alebo keď je potrebná dodatočná ochrana náterom.
Áno, ale profil a hrúbka sa môžu líšiť. Strešné panely musia zvládnuť odvod vody a zdvihnutie vetra, zatiaľ čo stenové panely sa viac zameriavajú na zaťaženie vetrom a vzhľad. Na výber správneho profilu pre každú aplikáciu by sa mali použiť tabuľky rozpätia výrobcu.
Pre lapované skrutkové systémy je typický minimálny sklon 5 %. Systémy so stojatou drážkou možno použiť na svahoch už od 1,5 stupňa, ak sú nainštalované so správnym utesnením a odvodnením. Malo by sa zvážiť aj projektované zaťaženie vetrom a intenzita zrážok.
Dlhé pláty sa pri zmenách teploty rozťahujú a sťahujú. Systémy stojatých švov umožňujú pohyb pomocou posuvných klipov. Pre lapované systémy by mal byť detail koncového prekrytia a rozstup upevňovacích prvkov navrhnutý tak, aby sa prispôsobili tepelnému pohybu. Dĺžku plechu a teplotný rozsah by mal skontrolovať projektant.
Dodávatelia by mali poskytnúť osvedčenia o skúške mlynov pre záznamy o hmotnosti základného kovu a povlaku. Rozmery profilu, ako je výška rebra, rozstup a efektívna šírka, sú kontrolované počas výroby a pred odoslaním. Pre projekty so špecifickými požiadavkami na sanáciu vetra je možné poskytnúť skúšobné správy alebo výpočty. Inšpekcia na mieste by mala overiť hrúbku plechu, tvar profilu, stav náteru a dĺžku oproti objednávke.
