Kovový strešný plech

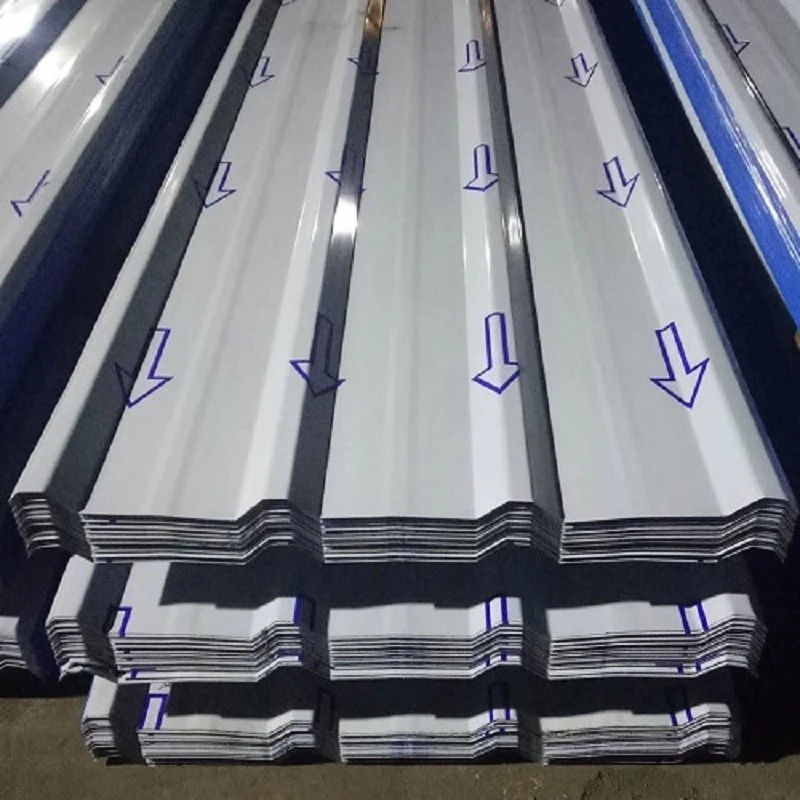

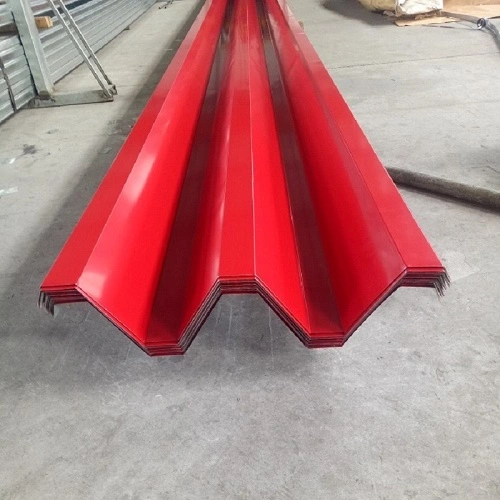

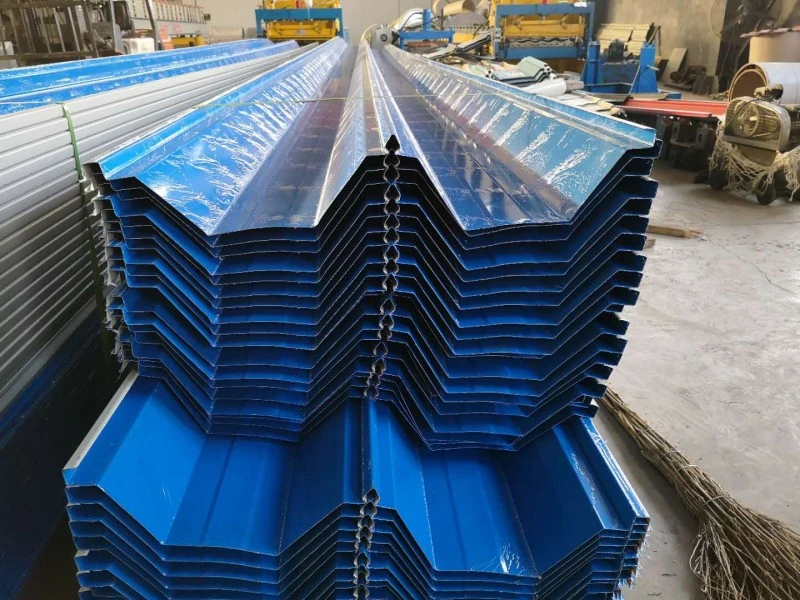

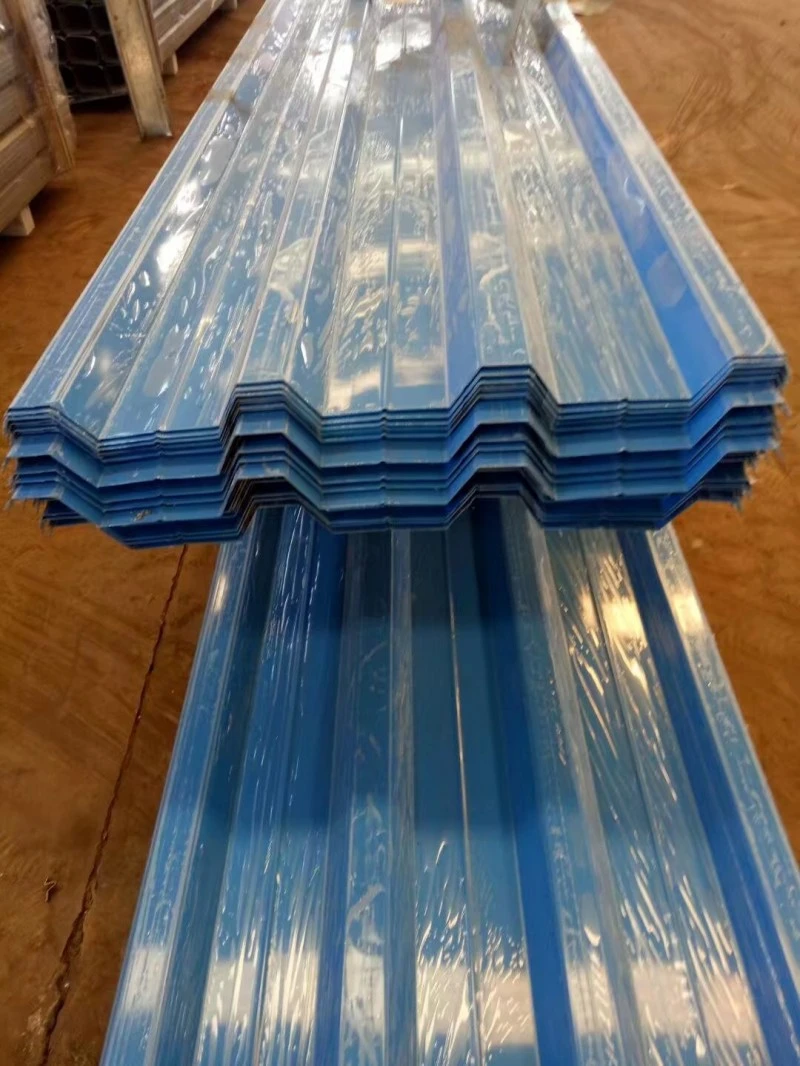

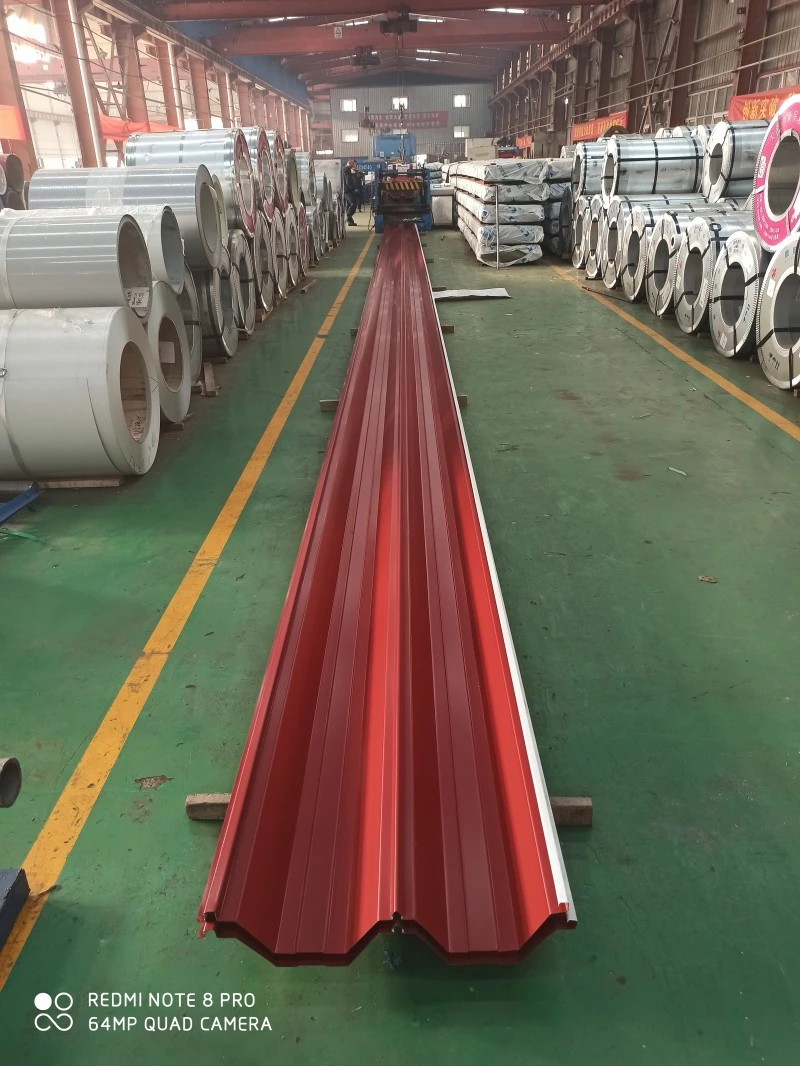

Kovové strešné plechy sú valcované z oceľových alebo zliatinových zvitkov do vlnitých profilov používaných na opláštenie striech a stien. Materiály cievok zahŕňajú žiarovo pozinkovanú oceľ, oceľ potiahnutú Al-Zn, predfarbenú oceľ, zliatinu hliníka, horčíka a mangánu a nehrdzavejúcu oceľ. Vlnitý profil zvyšuje ohybovú tuhosť v smere rebier, čo umožňuje tenkým plechom od 0,5 mm do 1,5 mm prenášať zaťaženie strechy. SENBO dodáva týmto panelom materiálové certifikáty a záznamy o kontrole profilov a výrobný proces zahŕňa pravidelné kontroly geometrie rebier, hrúbky plechu a stavu náteru.

Možnosti základného materiálu

• Žiarovo pozinkovaná oceľ:Typy ako DX51D+Z s obojstranným zinkom od 40 g/m² do 275 g/m².
• Oceľ potiahnutá Al-Zn:Povlak AZ150 pre zlepšenú odolnosť proti korózii v miernom až ťažkom prostredí.

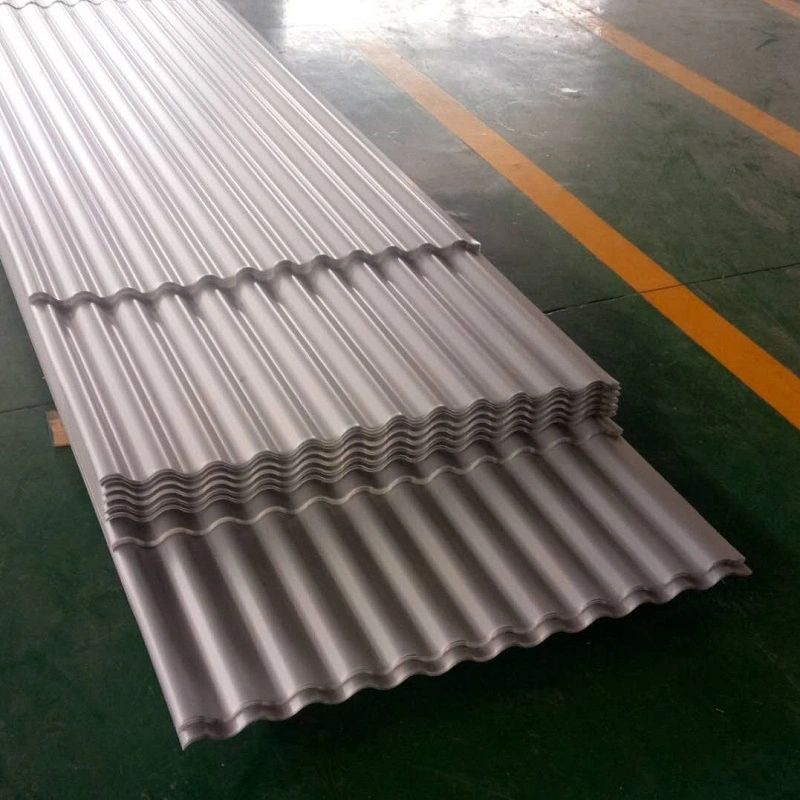

• Vopred lakovaná oceľ:K dispozícii s polyesterovým alebo PVDF povlakom pre odolnosť voči farbe a poveternostným vplyvom.
• Zliatina hliníka, horčíka a mangánu:Trieda AA3004 so životnosťou presahujúcou 50 rokov a nižšou hmotnosťou ako oceľ.
• Nerezová oceľ:Feritické triedy ako 445J2 sa používajú tam, kde sa vyžaduje vysoká odolnosť proti vetru a korózia.

Konštrukcia systému

Kompletný kovový strešný systém zvyčajne používa viacero vrstiev. Strecha letiskového terminálu s vonkajším plechom z nehrdzavejúcej ocele môže obsahovať zdola nahor: pozinkované primárne väznice, dierovaný základný plech potiahnutý Al-Zn, parotesnú vrstvu, minerálnu vlnu pohlcujúcu hluk, pozinkované sekundárne väznice, tepelnú izolačnú minerálnu vlnu, pozinkovaný oceľový plech, TPO hydroizolačnú membránu, upevňovacie konzoly z nehrdzavejúcej ocele, akustickú penu a nerezový strešný panel, Táto zostava kombinuje štrukturálnu podporu, tepelnú reguláciu, riadenie vzduchu a pary, akustický výkon a ochranu pred poveternostnými vplyvmi.

Spôsoby pripojenia

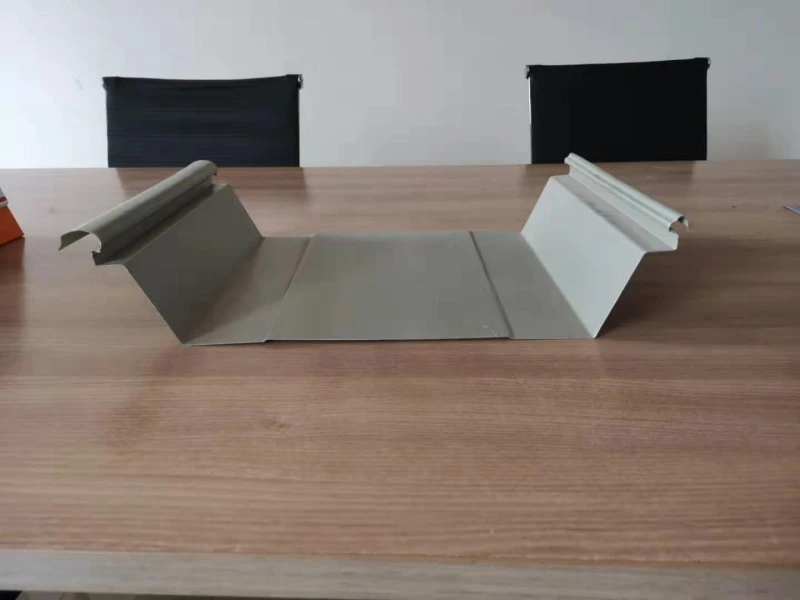

• Prepojenie stojatých švov:Okraje panelov sú mechanicky lemované, často s vopred naneseným tmelom vo šve.
• Kontinuálne zváranie:Panely z nehrdzavejúcej ocele sú po celej dĺžke spoja spojené zváraním.
• Lapované zapínanie:Prekrývajúce sa panely sú zaistené odkrytými spojovacími prvkami, ktoré sa používajú hlavne na sekundárne aplikácie alebo aplikácie s nízkym sklonom.

Technické špecifikácie

Overenie výkonu z dokončených projektov

1. Kapacita vztlaku vetra

Kontinuálne zváraná strecha z nehrdzavejúcej ocele na termináli 3 medzinárodného letiska Guangzhou Baiyun prešla testami aerodynamického tunela a statického zdvihu. Zaznamenaná kapacita bola 18,2 kPa, čo zodpovedá tajfúnu kategórie 17. Pre porovnanie, bežné hliníkovo-horčíkovo-mangánové strechy so stojatou drážkou zvyčajne odolávajú podmienkam kategórie 12. Štadión kultúrneho a športového centra Greater Bay Area využíva zabudovaný nepretržite zváraný strešný systém z nehrdzavejúcej ocele a v laboratórnych testoch dosiahol 21 kPa. Kontinuálny prístup zvárania eliminuje prepletený šev ako slabé miesto a zlepšuje celkovú odolnosť proti zdvíhaniu.

2. Vodotesnosť a vzduchotesnosť

Systémy stojatých švíkov dosahujú tesnosť voči poveternostným vplyvom prostredníctvom mechanicky zaistených švov s tmelom vopred naneseným v spoji. Zvárané systémy z nehrdzavejúcej ocele využívajú zváranie po celej dĺžke na vytvorenie súvislého povrchu bez švových otvorov. V kultúrnom a športovom centre Greater Bay Area zahŕňal návrh odvodnenia optimalizované žľaby a steny zadržiavajúce vodu. Pod kovovým povrchom bola použitá dvojvrstvová flexibilná membrána, aby sa zabránilo prieniku kotviacich prvkov cez hydroizolačnú vrstvu.

3. Riadenie tepelného pohybu

Tepelná expanzia a kontrakcia musia byť prispôsobené pri dlhých strechách. Na termináli 3 letiska Guangzhou Baiyun spolupracujú zvárané spoje s priečnymi zvlneniami v profile panelov, aby absorbovali tepelné namáhanie. Tento prístup pomáha udržiavať štrukturálnu integritu strechy v priebehu času a znižuje riziko únavových trhlín v pevných bodoch.

4. Efektívnosť výstavby

Kultúrne a športové centrum Greater Bay Area použilo modulárnu stratégiu pre strešnú konštrukciu pod hydroizolačnou membránou. Strecha s rozlohou 78 000 m² bola rozdelená na 878 modulov, ktoré boli zmontované a zvarené na zemi a následne zdvihnuté na miesto. Táto metóda zvýšila účinnosť inštalácie o 30 % a udržala plytvanie materiálom blízko 2 %, čo je obzvlášť výhodné pre zložité geometrie zakrivených striech.

Poznámky k dizajnu a inštalácii

• Pred umiestnením panela skontrolujte zarovnanie, rozstup a nosnosť nosného väznicového systému.
• Používajte zdvíhacie popruhy s ochranou hrán, aby ste predišli deformácii panelu počas zdvíhania.
• Pri systémoch stojatých švov skontrolujte zapojenie švu a zarovnanie spony pred konečným mechanickým švom.
• Pri zváraných systémoch udržujte pracovný priestor čistý a suchý a dodržiavajte kvalifikované postupy zvárania nehrdzavejúcej ocele.
• Chráňte dokončené strešné povrchy pred stavebnou premávkou a padajúcimi úlomkami; naplánovať kontroly po veľkých poveternostných udalostiach.
• Pred inštaláciou panelu koordinujte prestupy strechy a detaily okrajov, aby ste sa vyhli úpravám na poli po utesnení strechy.

Kontrola kvality a dokumentácia

Dodávatelia by mali poskytnúť osvedčenia o skúške frézovania pre základný kov, správy o hrúbke povlaku a kontroly rozmerov panelov. Pre projekty so špecifickými požiadavkami na zaťaženie vetrom by mali byť k dispozícii správy o teste zdvihu vetra pre presnú konfiguráciu systému. Kontroly na mieste by mali pred začatím inštalácie overiť akosti materiálu, dĺžky panelov, profily rebier a stav povrchu.

Úvahy o výbere

• Pred výberom typu strešného systému vyhodnoťte umiestnenie budovy a návrhovú rýchlosť vetra.
• Potvrďte sklon strechy a usporiadanie drenáže, aby ste zabezpečili účinné odstraňovanie vody a zabránili vzniku jazierok.
• Pri výbere základného materiálu a náteru zvážte vystavenie životnému prostrediu vrátane posypovej soli, priemyselných znečisťujúcich látok a úrovní UV žiarenia.
• V prípade zložitých geometrií zapojte včas dodávateľa strešného systému, aby preskúmal limity výroby panelov a možnosti modulárnej konštrukcie.
• Počas fázy návrhu skontrolujte prístup k údržbe a budúce potreby strešného vybavenia.

FAQ

Ktorý spôsob pripojenia je najspoľahlivejší pre pobrežné oblasti s vysokým vetrom?

Kontinuálne zváranie panelov z nehrdzavejúcej ocele ponúka najvyššiu nameranú odolnosť proti zdvihu vetra a je často špecifikované pre oblasti náchylné na tajfúny. Systémy stojatých švov môžu tiež fungovať dobre, keď sú detaily švov a klipov zosilnené podľa údajov testu aerodynamického tunela alebo zdvihu.

Ako zvláda strešný systém tepelný pohyb v dlhých paneloch?

Systémy so stojatou drážkou využívajú posuvné spony, ktoré umožňujú pohyb pozdĺž sklonu strechy. Zvárané systémy môžu obsahovať priečne zvlnenie alebo dilatačné spoje. Konkrétny spôsob by mal potvrdiť projektant strešného systému na základe geometrie budovy a teplotného rozsahu.

Aké sú typické požiadavky na údržbu plechovej strechy?

Pravidelné kontroly by mali kontrolovať uvoľnené upevňovacie prvky, poškodené panely, upchaté drenážne cesty a stav tmelu na prestupoch. Systémy so stojatou drážkou a zvárané systémy si vo všeobecnosti vyžadujú menej údržby ako strechy s odhalenými spojovacími prvkami, pretože spojovacie prvky nie sú priamo vystavené poveternostným vplyvom.

Dá sa plechová strecha namontovať na existujúcu strechu?

V niektorých prípadoch môže byť nová kovová strecha umiestnená na existujúcu strechu, ak konštrukcia unesie dodatočné zaťaženie a existujúci povrch je kompatibilný. Stavebný inžinier musí vyhodnotiť existujúce podmienky a potvrdiť, že detaily pripevnenia sú vhodné.
