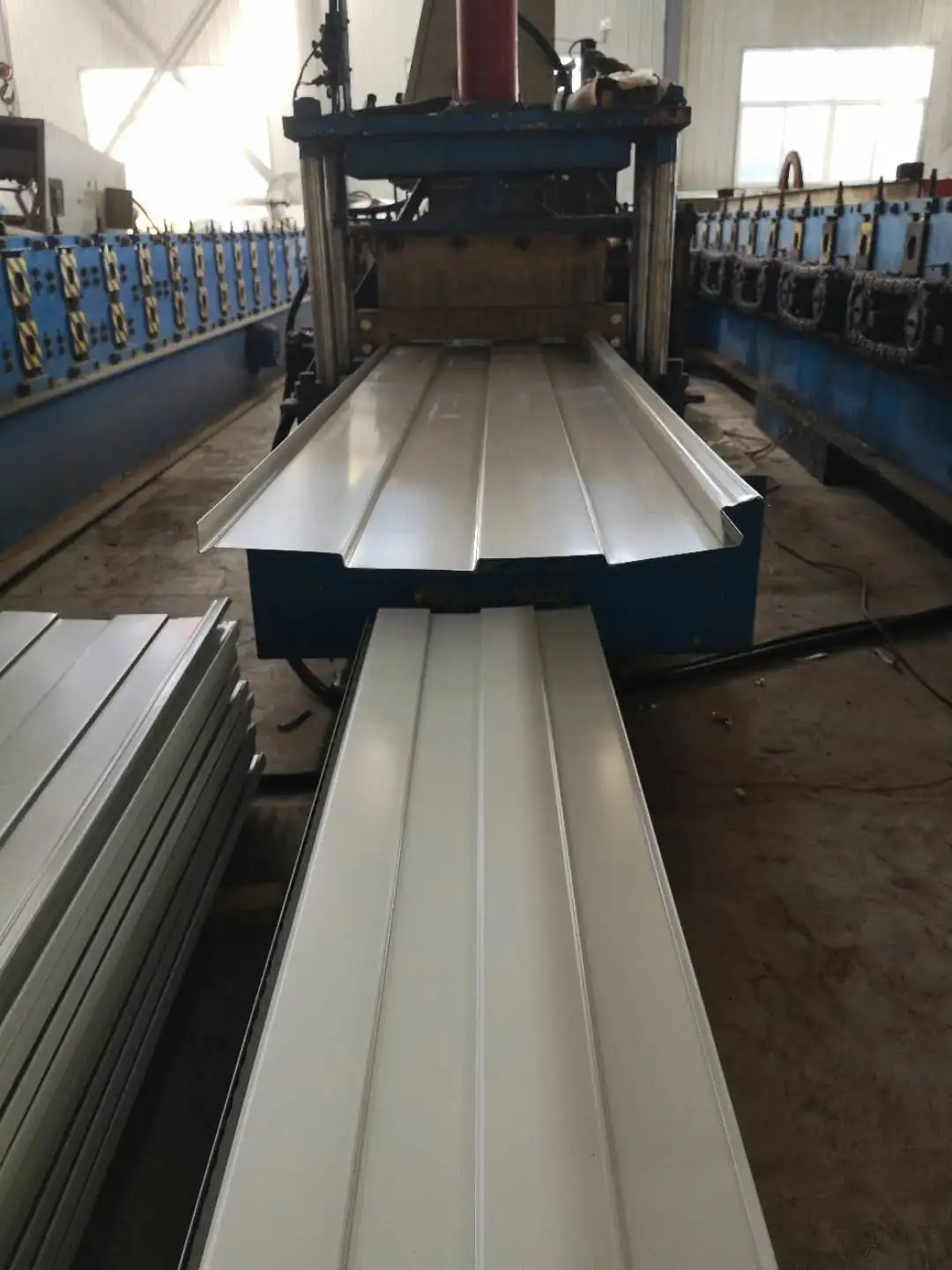

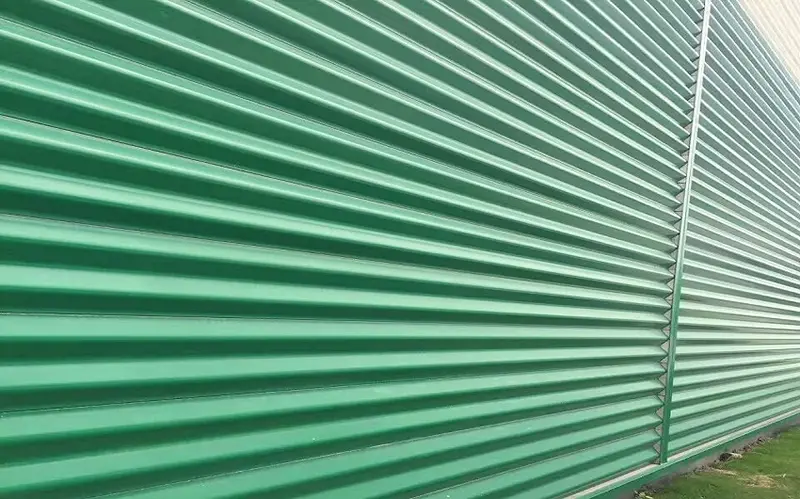

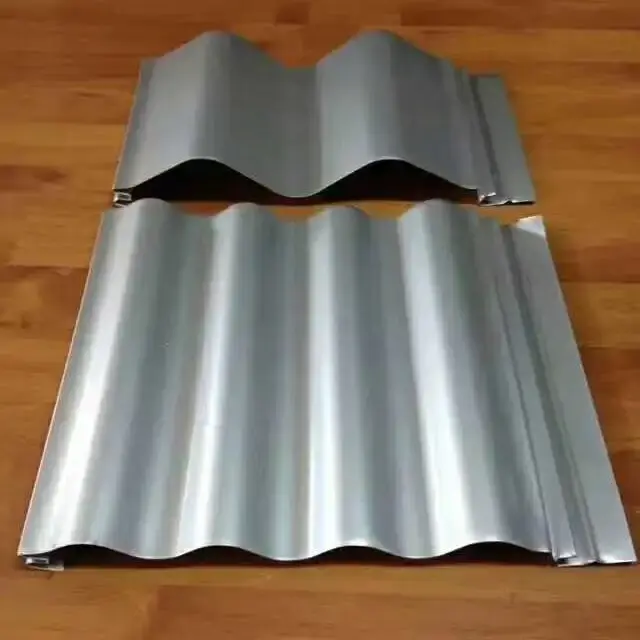

Oceľové panely s farebným poťahom so skrytým upevnením, tiež nazývané strešné panely so skrytým upevnením alebo so skrytými príchytkami, sú profilované plechy valcované z ocele s farebným povrchom. Sú pripevnené k strešným väzníkom pomocou zodpovedajúcich pozinkovaných konzol alebo konzol z hliníkovej zliatiny namiesto odkrytých skrutiek. Sekvencia spojenia zahŕňa pripevnenie skrytých konzol k väzniciam, spojenie samičieho rebra panelu s centrálnym rebrom konzoly a následné uzamknutie spoja pomocou zváracieho stroja, aby sa vytvoril tesný spoj medzi susednými panelmi. SENBO vyrába tieto profily na špeciálnych linkách na valcovanie a počas výroby kontroluje kľúčové rozmery, ako je výška rebra, efektívna šírka a hĺbka uzamykania.
Hlavný rozdiel od štandardných farebne lakovaných oceľových strešných krytín spočíva v spôsobe upevnenia. Bežné panely sú upevnené samoreznými skrutkami, ktoré prechádzajú povrchom panela a vyžadujú tmel v každom otvore pre skrutku. Panely so skrytým upevnením sa namiesto toho spoliehajú na zámkové konzoly, čo znamená, že povrch zostáva bez prestupov. Tento prístup zlepšuje hydroizoláciu, znižuje dlhodobé riziko korózie v miestach upevňovacích prvkov a dodáva streche čistejší vzhľad.
| Typ profilu | Výška rebier (mm) | Efektívna šírka (mm) | Rozložená šírka (mm) | Materiálové využitie | Typické aplikácie |
|---|---|---|---|---|---|

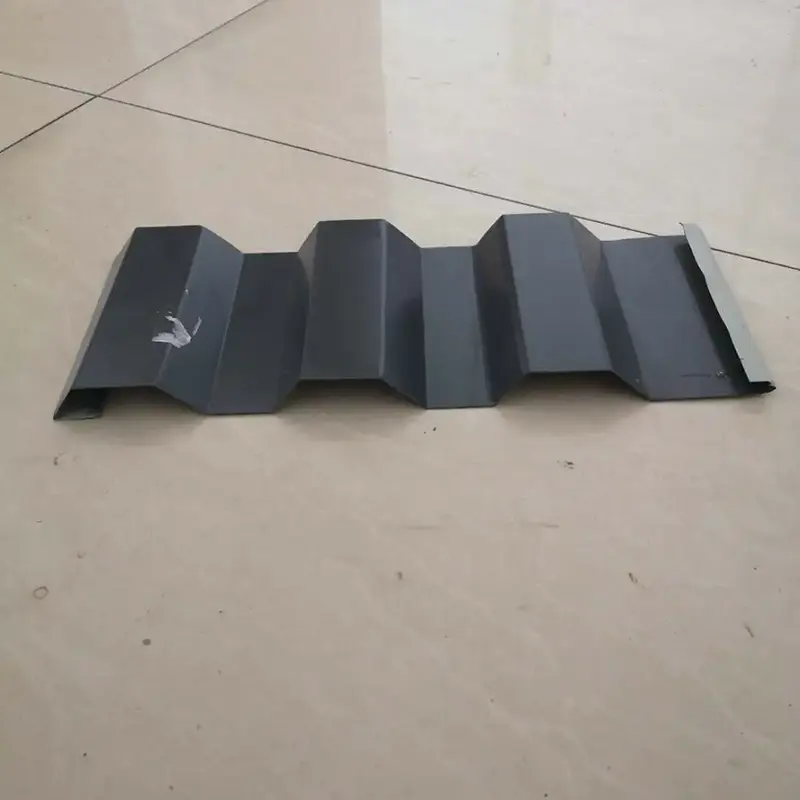

| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76 % | Veľkorozsahové továrne, letiská, štadióny |
| Model 820 | 50 | 820 | 1000 | 82 % | Priemyselné závody malého až stredného rozpätia |

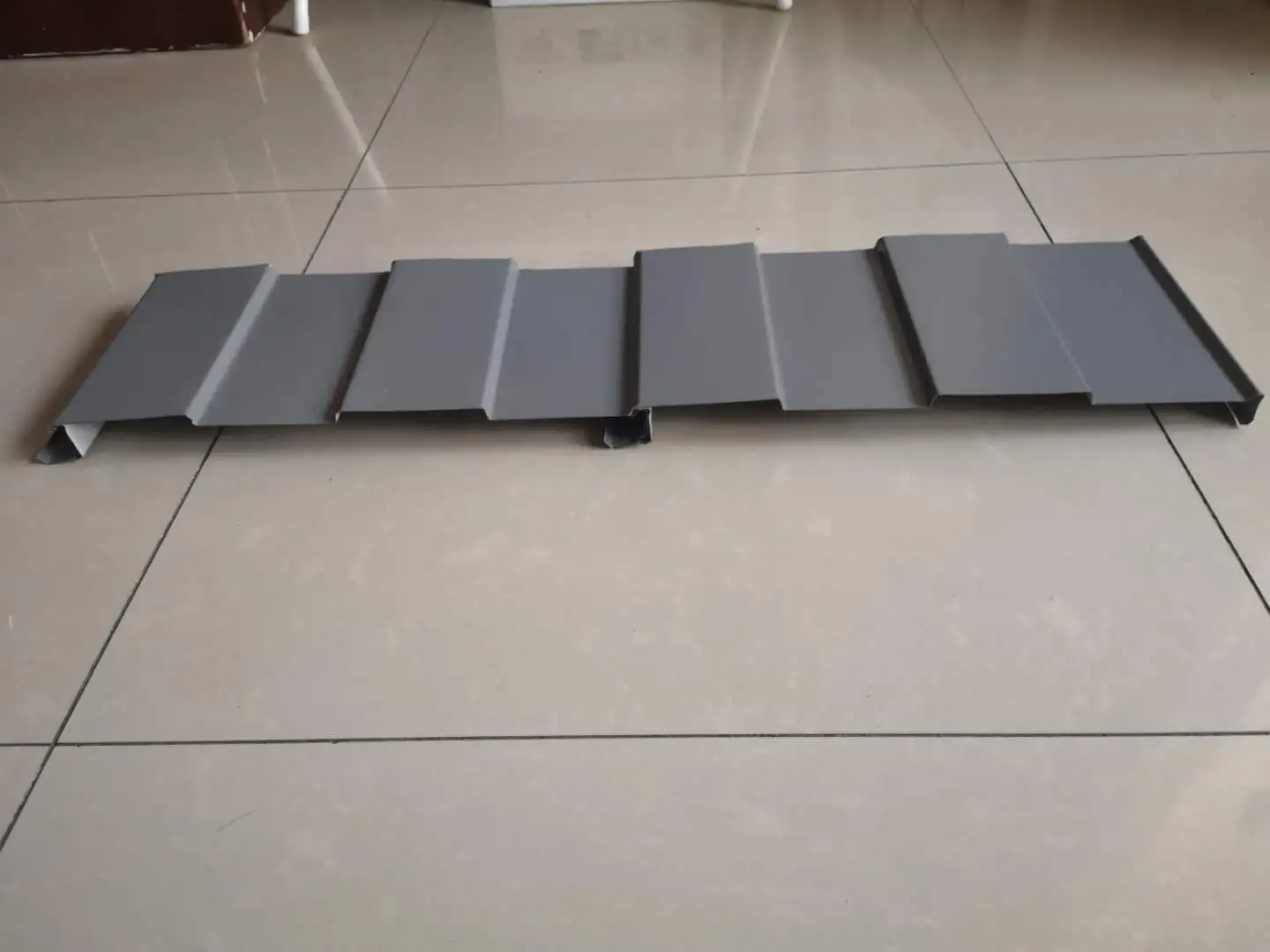

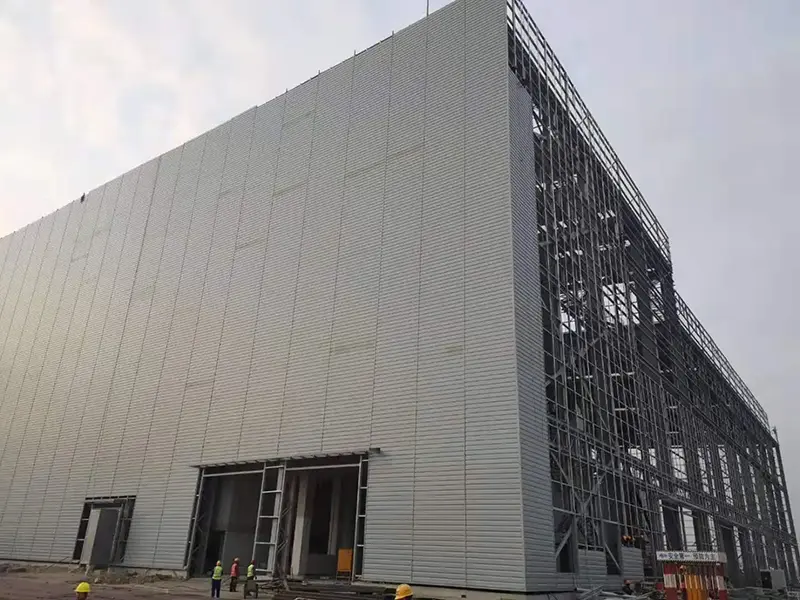

| CC-750 (YX41-250-750) | 41 | 750 | Nie je uvedené | Nie je uvedené | Priestory s veľkým rozsahom; založené na austrálskej technológii |
| Ukazovateľ výkonu | Parameter / špecifikácia | Poznámky |
|---|---|---|
| Základná trieda materiálu | Q235B, Q345, vysokopevnostná oceľ (trieda 550 MPa) | Závisí od typu profilu |
| Bežná hrúbka | 0,3–1,0 mm | Štandardná 0,5–0,6 mm |
| Typické profily | YX51-380-760 (Jiaochi 760), YX50-410-820 | Efektívna šírka 760 mm alebo 820 mm |
| Spôsob pripojenia | Skrytá spona alebo šitie | Žiadne prieniky skrutiek na povrch panelu |
| Odolnosť proti vytiahnutiu | ≥200 kg | Nameraná hodnota pre klip panela |
| Dĺžka jedného panelu | Do 100 m | Podporuje tepelnú expanziu a kontrakciu |
| Rozsah aplikácie | Veľké priemyselné závody, verejné budovy | Nevhodné pre zakrivené strechy s polomerom R < 50 m |

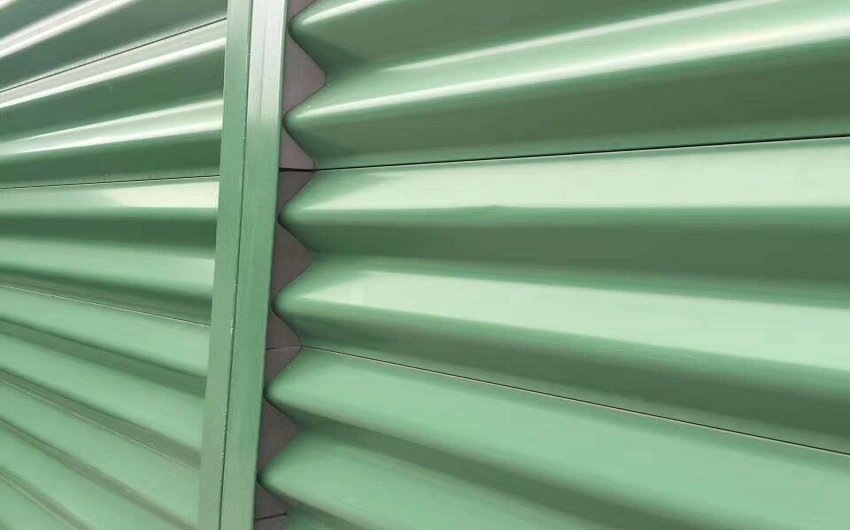

Pretože povrch oceľového panela s farebným náterom so skrytým spojovacím materiálom nemá žiadne prestupy spojovacích prvkov, systém sa vyhýba bežným únikovým cestám, ktoré sa vyskytujú v strechách s odhalenými spojovacími prvkami. V tradičných systémoch môže tmel v otvoroch pre skrutky časom starnúť a praskať, čo umožňuje prenikanie vody. Profil Jiaochi 760 s výškou rebier 71 mm a rozstupom rebier 380 mm pomáha dažďovej vode rýchlo sa pohybovať z údolí k odkvapu. Keď sú švy uzavreté šijacím strojom, bočné blokovanie poskytuje nepretržitú bariéru proti vniknutiu vody. Absencia povrchových otvorov tiež znižuje možnosť korózie začínajúcej na spojovacích prvkoch.
Konzoly, ktoré držia panely na väzniciach, sú navrhnuté tak, aby odolávali vztlaku. Počas 5 MW fotovoltaického projektu s farebnou oceľovou strechou na medzinárodnom letisku Shenzhen Bao'an dosiahol tlak vetra na mieste 0,75 kN/m². Skúšky vytiahnutia skrytých klipov zaznamenali pevnosť vo vytiahnutí 200 kg, čo spĺňalo bezpečnostné požiadavky. Panel so skrytými príchytkami YX41-250-750 používa oceľ s medzou klzu najmenej 550 MPa a hĺbkou uzamknutia väčšou ako 5,2 mm. Každé do seba zapadajúce rebro je ukotvené pomocou upevňovacej spony, čo zlepšuje schopnosť strechy zvládať zaťaženie vetrom a snehom.
Upevňovacie spony umožňujú strešným panelom posúvať sa pozdĺž svahu, keď sa kov rozťahuje a zmršťuje pri zmenách teploty. Panely zostávajú počas tohto pohybu spojené s klipmi, takže spojenie medzi strechou a konštrukciou zostáva stabilné. To umožňuje súvislé dĺžky panelov nad 100 metrov bez potreby priečnych presahov, čo je užitočné pri strechách s veľkým rozpätím.
Systém využíva továrenské prefabrikované panely, ktoré sa na mieste do seba zapadajú. Niektoré profily so skrytými príchytkami, ako napríklad CC-750, nevyžadujú špecializovaný stroj na šitie, čo môže znížiť prácu a skrátiť čas inštalácie. Zvitky je možné narezať na požadovanú dĺžku na mieste, čo umožňuje jednotlivé panely na viac ako 100 metrov a minimalizuje počet koncových presahov. Tento prístup tiež znižuje riziko úniku v priečnych spojoch.

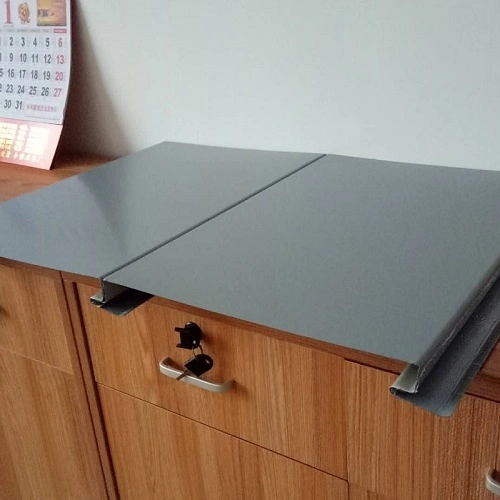

Bočné spojenie je vytvorené mechanicky pomocou šijacieho stroja. Výsledný spoj je dostatočne tesný, aby odolal vniknutiu vody za normálnych podmienok. Správny sklon strechy a odvodnenie tiež pomáhajú rýchlo odvádzať vodu zo švíkov.
Väčšina profilov so skrytým upevnením je určená pre priame strechy alebo strechy s veľmi veľkým polomerom. Minimálny polomer zakrivenia závisí od profilu panelu a hrúbky materiálu. V prípade zakrivených aplikácií sa pred objednávkou informujte u výrobcu.
Odkryté upevňovacie prvky vyžadujú tmel na každom otvore pre skrutku. Postupom času sa tmel môže znehodnotiť a vytvoriť únikové cesty. Skryté upevňovacie prvky eliminujú tento bod údržby a znižujú riziko vniknutia vody a korózie okolo otvorov pre skrutky.
Vyťahovacie testy na klipoch je možné vykonať na mieste alebo v laboratóriu. Nameranú hodnotu treba porovnať s návrhovým zaťažením vztlakom vetra pre miesto stavby. Dodávatelia môžu poskytnúť testovacie údaje alebo pomôcť s overením špecifického projektu.

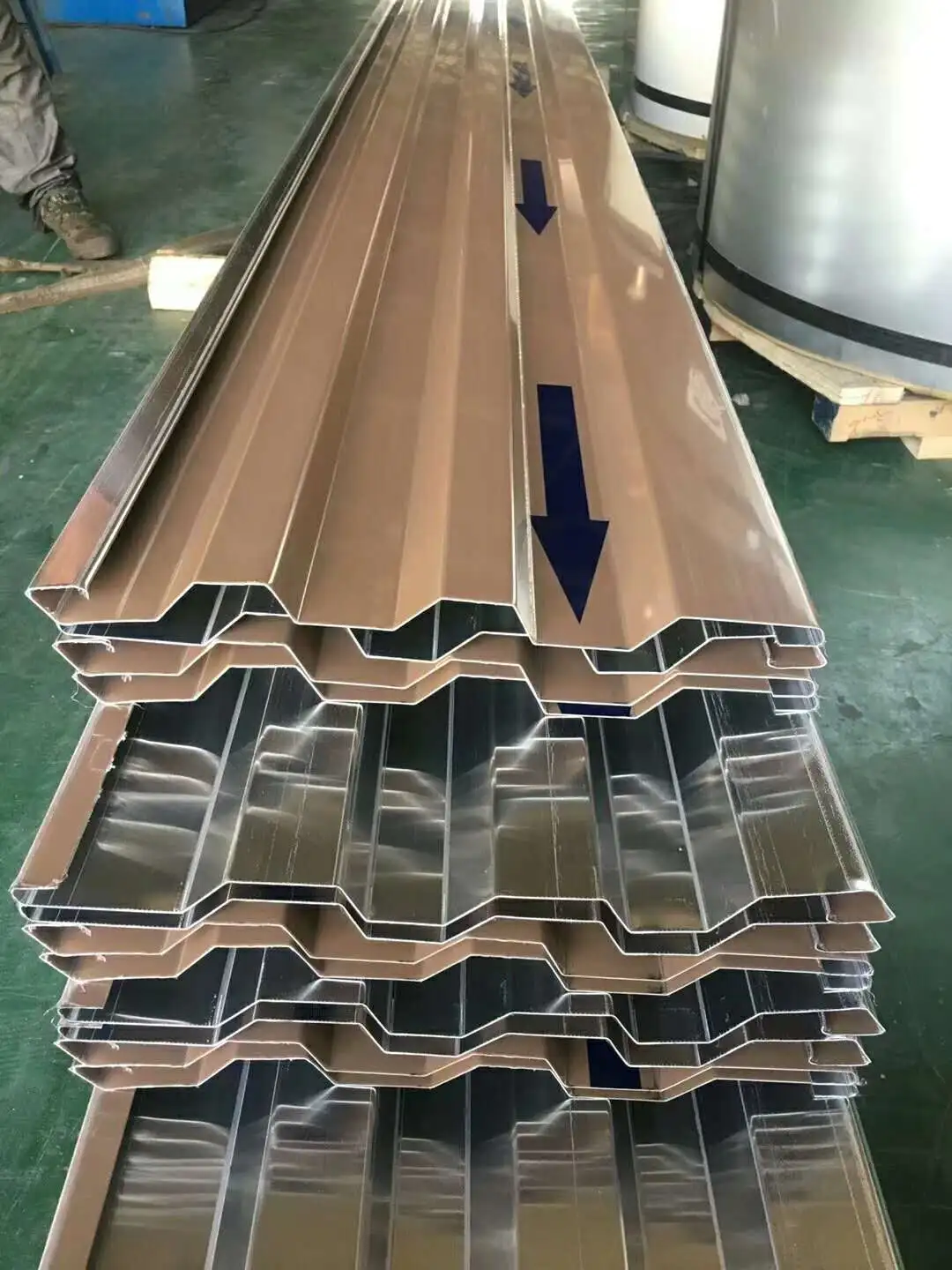

Pred odoslaním sú panely skontrolované z hľadiska geometrie profilu, hĺbky uzamknutia, stavu povrchovej úpravy a rozmerovej presnosti. V prípade potreby by mali byť k dispozícii osvedčenia o frézovaní základnej ocele spolu so správami o pevnosti pri vyťahovaní príchytiek. Počas inštalácie náhodné kontroly zapojenia švov a zarovnania spony pomáhajú zabezpečiť konzistentnú kvalitu.
