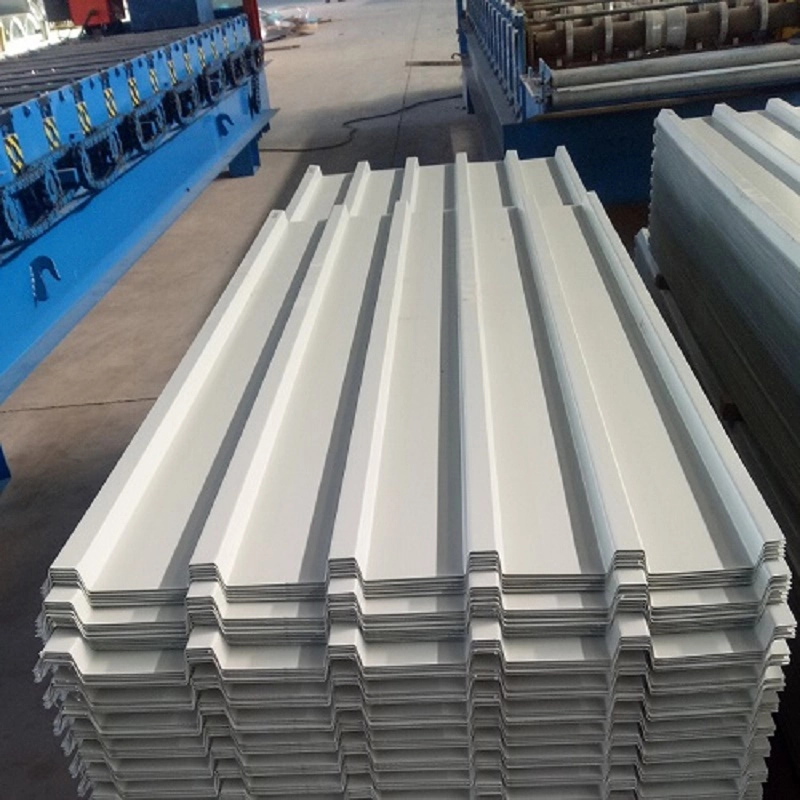

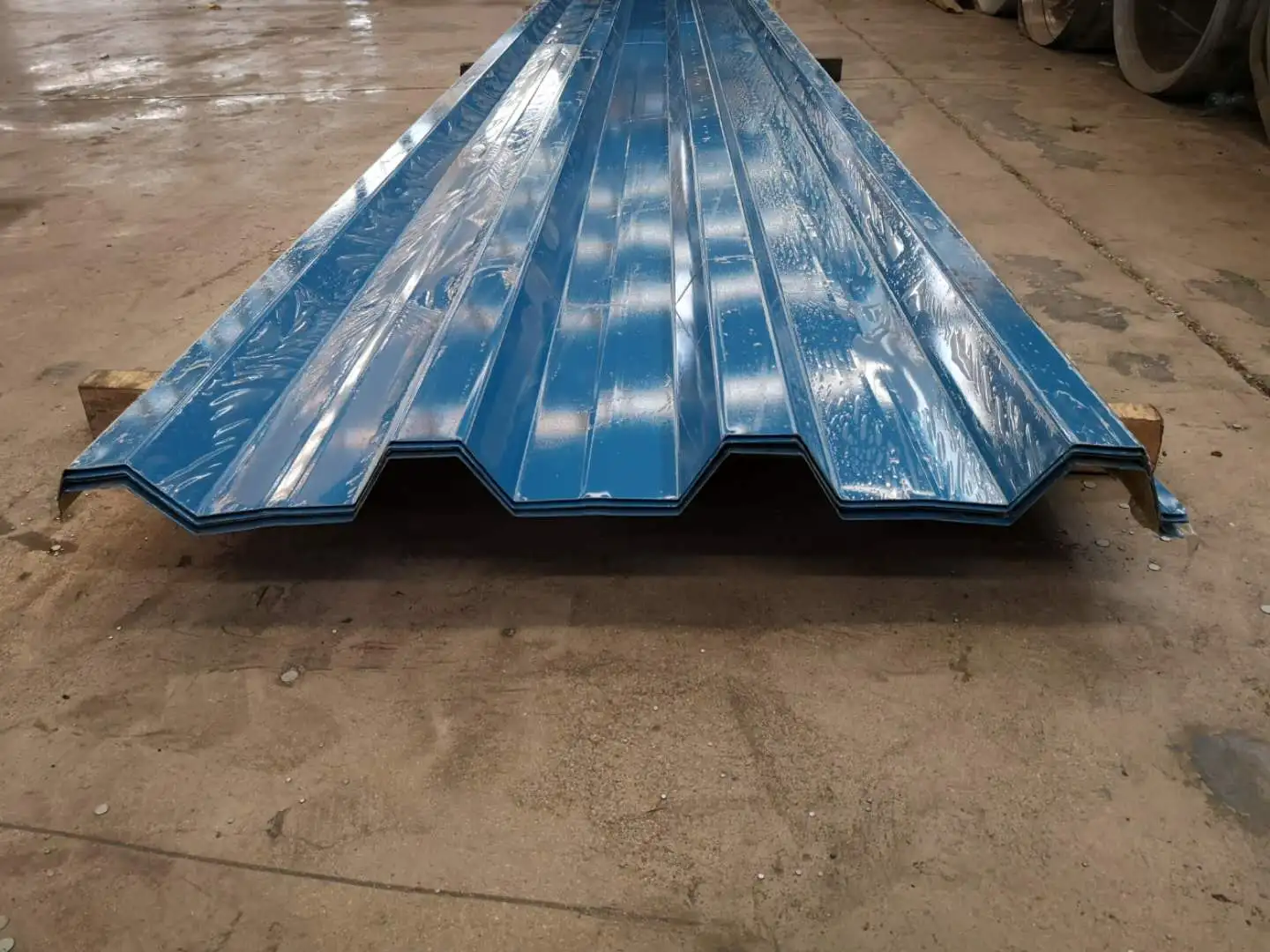

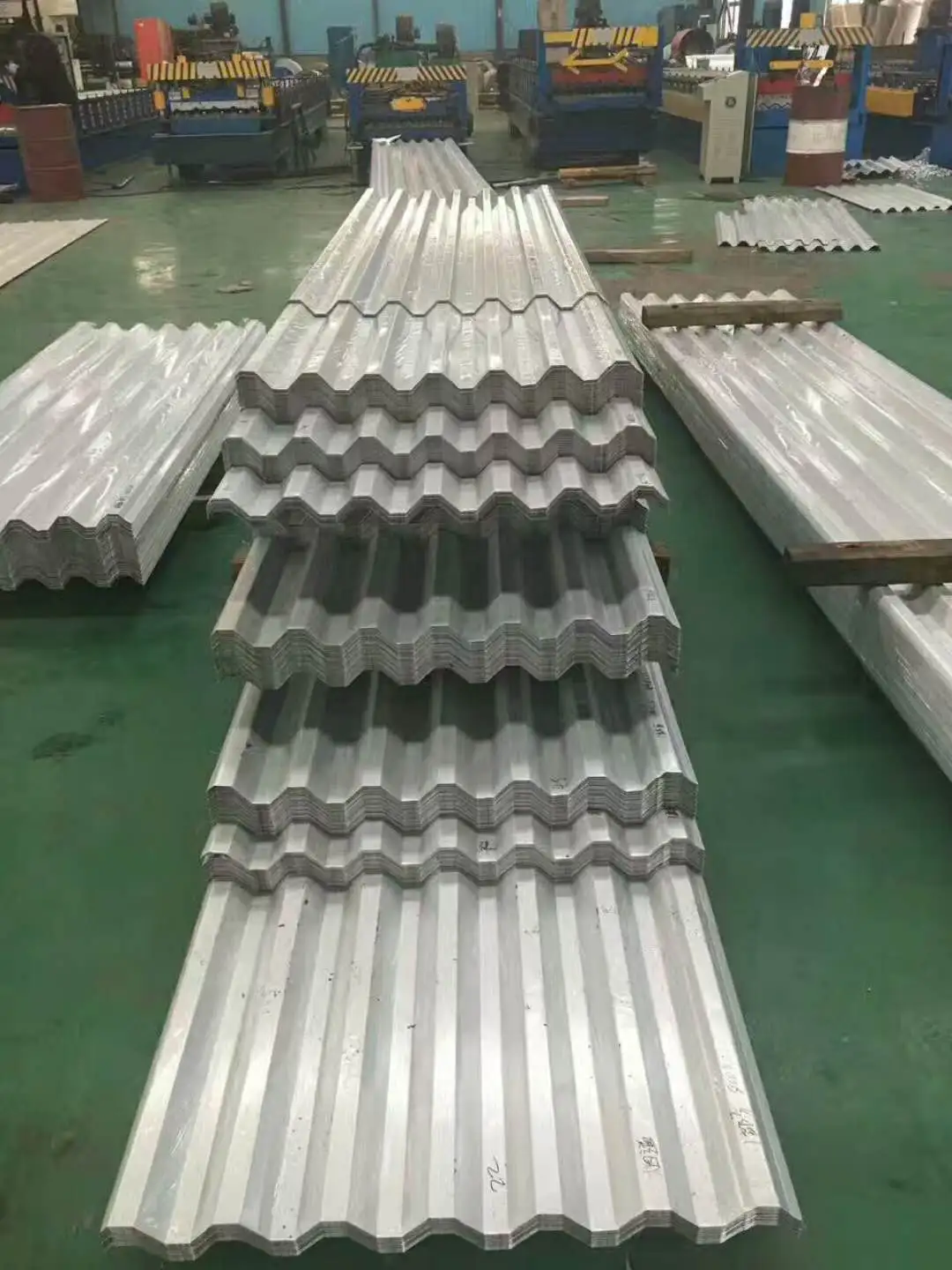

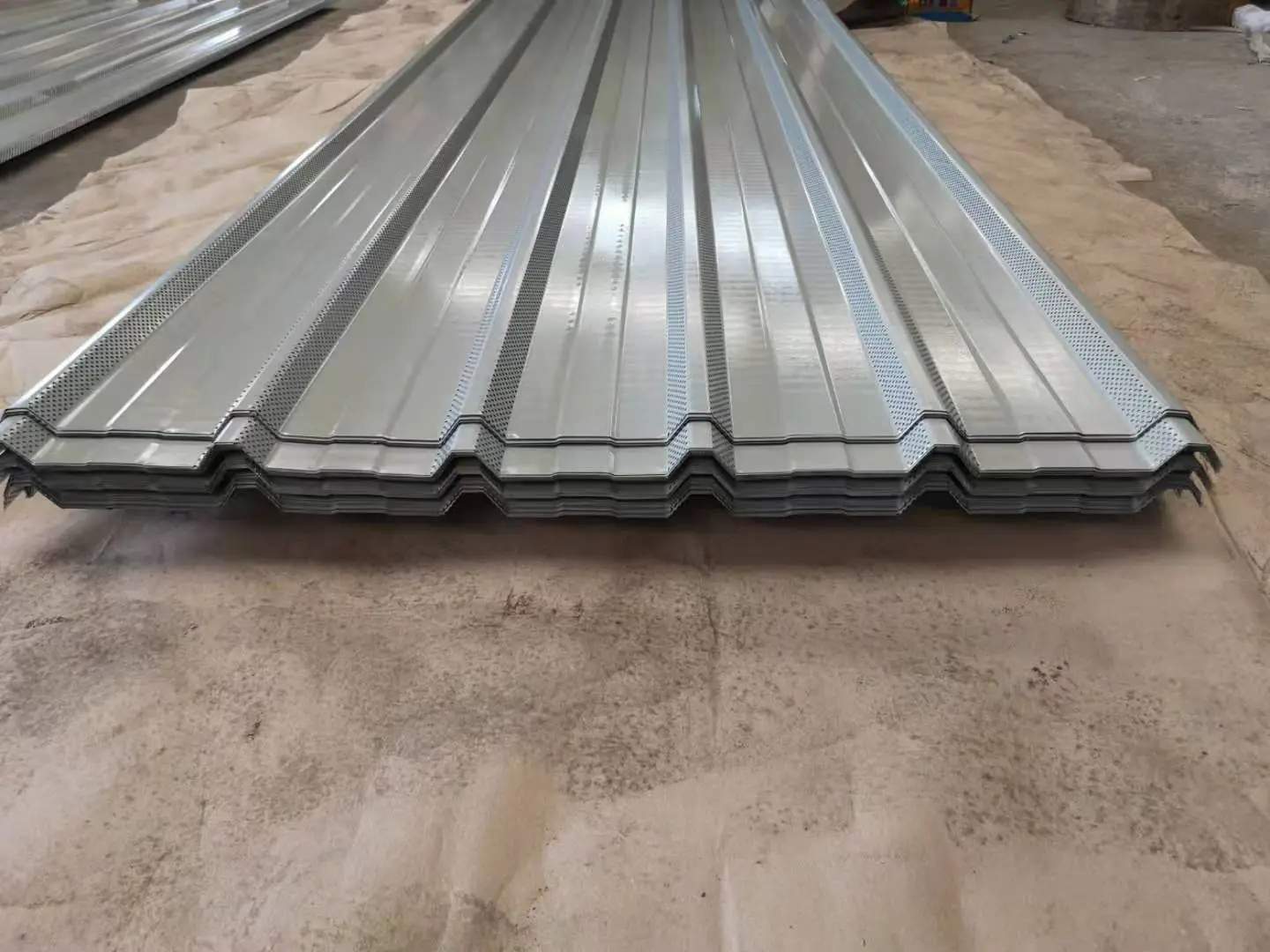

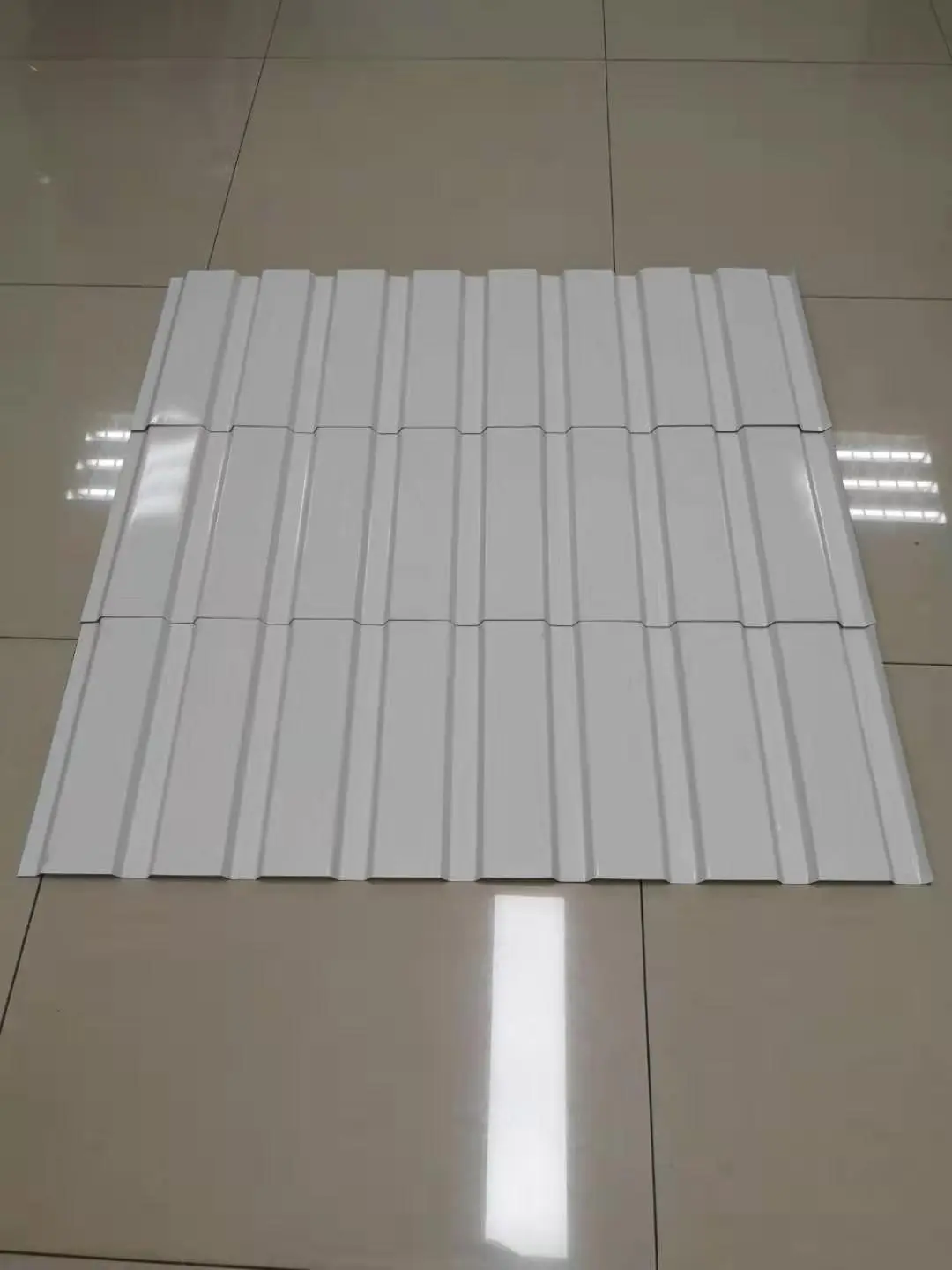

Farebne potiahnuté profilované oceľové plechy sa vyrábajú valcovaním za studena tvarovaním farebne potiahnutých oceľových zvitkov do vlnitých profilov. Slúžia ako strešná krytina, obklady stien a interiérové alebo exteriérové dekorácie priemyselných budov, skladov a veľkorozponových oceľových konštrukcií. Každý plech pozostáva z oceľového substrátu poskytujúceho mechanickú pevnosť, kovového povlaku pôsobiaceho ako korózna bariéra a organického povlaku, ktorý dodáva odolnosť voči poveternostným vplyvom a vzhľad. SENBO prevádzkuje viaceré linky na valcovanie týchto profilov s internými kontrolami geometrie profilu, hrúbky povlaku a kvality základného kovu.
Surovinou je oceľový pás valcovaný za studena alebo za tepla, zvyčajne dodávaný v sérii so šírkou 1000 mm. Stupne medze klzu zahŕňajú 250 MPa, 280 MPa, 320 MPa, 350 MPa a 550 MPa. Štruktúra náteru je v súlade s GB/T 12754. Bežná konfigurácia používa dve vrstvy vrchného náteru na prednej strane a jednu vrstvu na zadnej strane. Polyesterové (PE) alebo fluorokarbónové (PVDF) nátery sa vyberajú podľa požadovanej odolnosti voči poveternostným vplyvom. Konkrétny typ náteru je potvrdený v čase objednávky.
Bežné hrúbky sa pohybujú od 0,4 mm do 1,6 mm. Strešné a stenové obklady zvyčajne používajú minimálne 0,5 mm až 0,6 mm, zatiaľ čo dôležité exteriéry budov by nemali byť menšie ako 0,6 mm. Nosné podlahové krytiny môžu vyžadovať hrúbku do 2 mm alebo 3 mm. Výška zvlnenia sa pohybuje od 10 mm do 200 mm. Pre nevystužené časti by mal byť pomer výšky k hrúbke prednostne dodržaný pod 200. Efektívna šírka závisí od profilu. Široko používané profily zahŕňajú YX35-125-750 (35 mm výška rebra, 750 mm efektívna šírka), Jiaochi 760 (YX51-380-760) a Jiaochi 820.
| Ukazovateľ výkonu | Parameter / špecifikácia | Základ alebo poznámky |
|---|---|---|
| Executive Standard | GB/T 12755-2008 | Profilované oceľové plechy pre stavebníctvo |
| Štandardná povrchová úprava | GB/T 12754 | Oceľové plechy a pásy s farebným náterom |
| Bežná hrúbka | 0,4–1,6 mm | Zastrešenie minimálne 0,6 mm pre kľúčové budovy |
| Rozsah výšky rebier | 10-200 mm | Pomer výšky k hrúbke výhodne ≤ 200 |
| Medza klzu | 250–550 MPa | 250 MPa a 350 MPa bežné; 550 MPa pre zaskakovacie profily |
| Mŕtva váha | 6-10 kg/m² | Ľahká obálka |
| Šírka základnej dosky | 1000 mm bežné | Dostupné série 600 mm, 1000 mm a 1200 mm |
| Odporúčaný sklon strechy | 2–5 % pre súvislú dĺžku | Hranica priehybu l/300 |
| Požiadavky na nátery | Žiarovo pozinkované ≥90/90 g/m²; Al-Zn potiahnutá ≥50/50 g/m² | Pokiaľ nie je uvedené inak |
Profilované farebné oceľové plechy vážia medzi 6 kg/m² a 10 kg/m², čo je výrazne menej ako tradičné betónové alebo murované obklady. Medza klzu sa pohybuje od 250 MPa do 550 MPa, čo poskytuje dobrú tuhosť membrány a nosnosť. V hlavnej dielni Huangshi Daye Special Steel boli profilované strešné plechy YX114-333-666 s hrúbkou základného kovu 0,8 mm inštalované na ploche 13 200 m² len pre rozpätie BC, čo potvrdzuje vhodnosť pre veľké priemyselné strechy.
Produkt podporuje tak výrobnú prefabrikáciu, ako aj valcovanie na mieste. V projekte továrne Anhui Chaolong Optoelectronics vyrábali valcovacie stroje namontované na vozidlách plechy priamo na mieste, čo umožňuje okamžitú inštaláciu a zabraňuje poškodeniu pri preprave. Kĺbové zdvíhacie zariadenia pomáhajú pri polohovaní, čím sa zvyšuje účinnosť inštalácie o 70 % a znižuje sa ručná práca vo veľkých výškach o 60 %. Projekt pokrýval viac ako 76 000 m². Pre uzavretú skladovaciu halu v Yugang Material Yard v Lanzhou, rúrkovú priehradovú konštrukciu s najväčším rozpätím v severozápadnej Číne, použili strešné panely 0,6 mm hrubú vysokopevnú žiarovo pozinkovanú oceľ s farebnou profilovanou povrchovou úpravou. Inštalácia s dlhým rozpätím znížila počet presahov strechy.
Vonkajší náter poskytuje samočistiace vlastnosti a dlhodobú odolnosť voči poveternostným vplyvom. Náterové systémy môžu byť prispôsobené korozívnemu prostrediu. Pre žiarovo pozinkované podklady je štandardná hmotnosť obojstranného náteru minimálne 90 g/m² na stranu, pokiaľ nie je uvedené inak. Pre substráty zo zliatiny hliníka a zinku je minimum 50 g/m² na stranu. Keď spodná vrstva kompozitnej strechy funguje ako perforovaný panel pohlcujúci zvuk, veľkosť otvoru a rozstup musia byť určené akustickým návrhom.
GB/T 12755-2008 špecifikuje výber materiálu, konfiguráciu profilu, technické požiadavky, rozmerové tolerancie a kontrolu kvality profilovaných oceľových plechov. Aby sa predišlo viditeľným farebným odchýlkam, odporúča sa objednať všetky plechy pre jeden projekt strechy alebo steny z rovnakej výrobnej šarže.
Výška rebra ovplyvňuje tuhosť v ohybe a schopnosť rozpätia. Pre krátke rozpätia môžu postačovať nízke rebrá, napríklad 35 mm. Pre väčšie rozpätia alebo vyššie zaťaženie sú potrebné hlbšie profily, napríklad 51 mm alebo viac. Profil by sa mal vyberať na základe tabuliek rozpätia a konštrukčných výpočtov, nie iba na základe vzhľadu.
Sklon 2% až 5% je typický pre súvislé plechy bez koncových presahov. Nižšie svahy zvyšujú riziko zrážania vody, čo môže skrátiť životnosť náteru. Treba zvážiť aj intenzitu miestnych zrážok a návrh odvodnenia.
Áno, mnohé profily môžu byť zakrivené na veľký polomer valcovaním alebo lisovaním. Minimálny polomer závisí od hrúbky plechu, geometrie rebier a typu povlaku. Odporúča sa včasná koordinácia s výrobcom.
Pre pobrežné alebo korozívne priemyselné prostredia sa uprednostňuje substrát potiahnutý Al-Zn s najmenej 50 g/m² na stranu a často sa špecifikuje vrchný náter PVDF. Vo vysoko agresívnych podmienkach môže byť potrebná vyššia hmotnosť náteru alebo dodatočné ochranné opatrenia.
Dodávatelia by mali poskytnúť osvedčenia o skúške valcovania pre záznamy o hrúbke základnej ocele a povlaku. Rozmery profilu a stav povrchu sú kontrolované počas výroby a pred expedíciou. Pre projekty vyžadujúce špecifický výkon vetra alebo konštrukcie môžu byť na požiadanie poskytnuté skúšobné správy alebo výpočty.
