Žľab z nehrdzavejúcej ocele

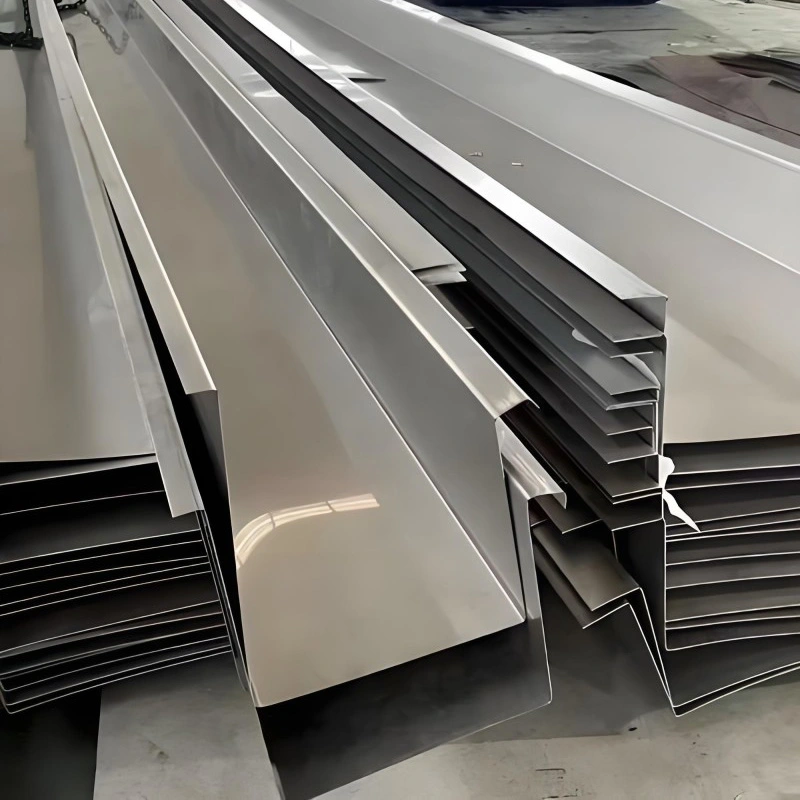

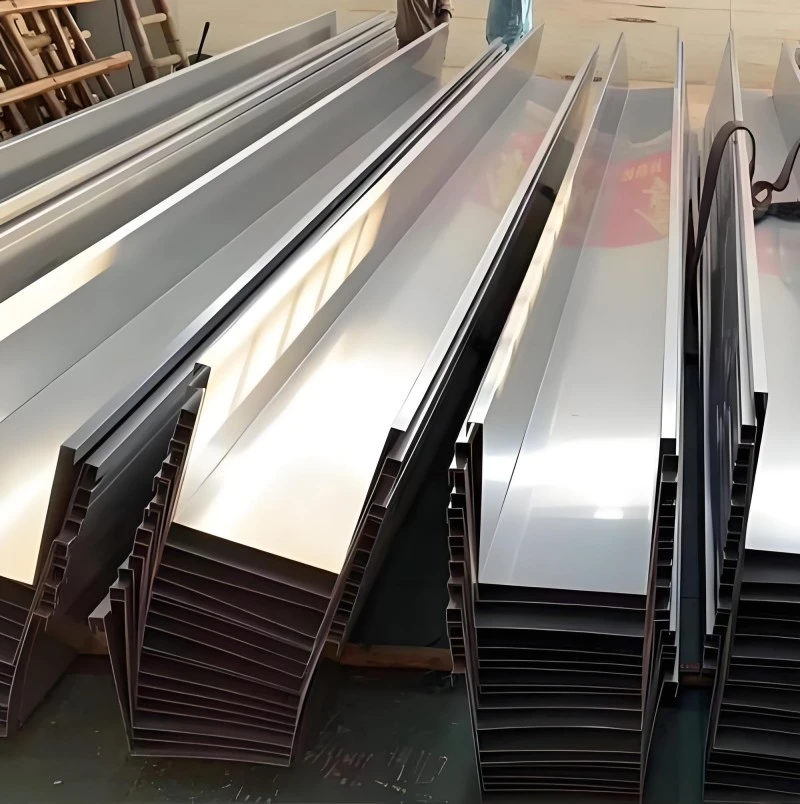

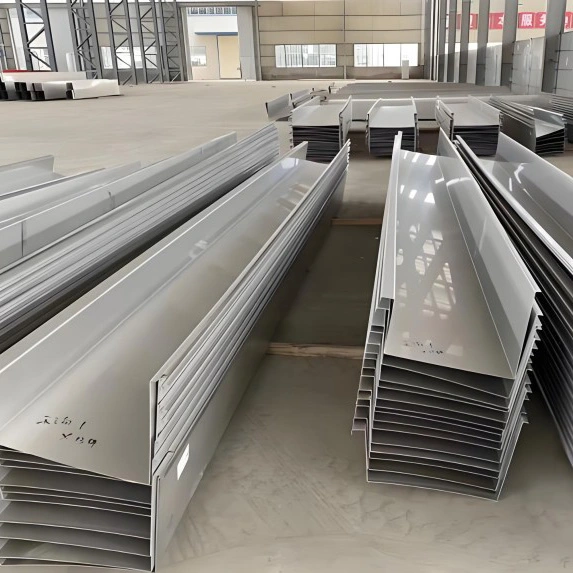

Odvodnenie strechy závisí od žľabov umiestnených v nízkych bodoch strechy, ktoré zachytávajú dažďovú vodu a odvádzajú ju do zvodov. Žľab z nehrdzavejúcej ocele je klasifikovaný podľa umiestnenia. Vnútorné žľaby sú umiestnené vo vnútri línie vonkajšej steny a zvyčajne spolupracujú s parapetnou stenou. Vonkajšie žľaby presahujú vonkajšiu stenu a zvyčajne sa používajú na budovách bez parapetu. Táto klasifikácia sa riadi GB 51022-2015, technickým kódom pre ľahké budovy so štítovými oceľovými rámami. SENBO vyrába tieto žľaby v kontrolovanom prostredí dielne, pričom ohýbanie a zváranie je dokončené pred dodaním. Každý kus je pred zabalením skontrolovaný na šírku, výšku, veľkosť príruby a rovnosť.

Základným materiálom je štandardne nehrdzavejúca oceľ 304. Triedy 201 a 316L môžu byť špecifikované, keď podmienky projektu vyžadujú inú rovnováhu medzi nákladmi a odolnosťou proti korózii. GB 51022-2015 stanovuje minimálnu hrúbku plechu 1,0 mm pre vnútorné žľaby vyrobené z nehrdzavejúcej ocele 304. Ak je nahradený iným materiálom, musí dostať spoľahlivú antikoróznu úpravu. Žľaby z hladkého oceľového plechu musia mať hrúbku minimálne 3,0 mm. Národný štandardný atlas 24CS08-1 ponúka ďalší návod na výber a inštaláciu drenážneho príslušenstva.

Rozmery a vyhotovenie

Hrúbka sa pohybuje od 0,5 mm do 3,0 mm v závislosti od konštrukčného zaťaženia a vystavenia korózii. Prierezy sú zvyčajne pravouhlé alebo lichobežníkové, so šírkou základne 0,3 m až 0,5 m a výškou 0,25 m až 0,4 m. Horné príruby poskytujú bezpečný povrch. Žľabové profily je možné vyrobiť v dĺžke od 1 m do 14 m. CNC ohýbanie zachováva rovnosť do 0,3 mm na 1000 mm a uhlovú toleranciu ±0,5 stupňa po celej dĺžke. Povrchové úpravy zahŕňajú 8K zrkadlové, matné a brúsené.

Tabuľka parametrov

Skúsenosti v teréne a dodržiavanie kódexu

Pravidlá dizajnu riadené kódom

GB 51022-2015 špecifikuje, že prierez žľabu môže byť pravouhlý alebo lichobežníkový. Vnútorné žľaby musia mať prepadové výpuste umiestnené 50 mm až 100 mm pod hornou hranou. Všetky spoje musia byť utesnené a strešný panel musí zasahovať do odkvapu. Tam, kde dažďová voda vstupuje do odkvapu z povrchu strechy, je povinná dodatočná hydroizolácia. Tieto požiadavky vytvárajú jasný základ pre návrh a inštaláciu.

Projekty výmeny v priemyselných budovách

V spoločnej dielni Shantui Construction Machinery bol pôvodný odkvapový systém nahradený žľabmi 304 z nehrdzavejúcej ocele. Na vývodoch sifónov dažďovej vody boli napojené zvody, aby boli odtokové cesty čisté. Projekt demonštruje typický scenár modernizácie, kde existujúci žľab dosiahol koniec svojej životnosti a kvôli trvanlivosti bola zvolená náhrada z nehrdzavejúcej ocele.

Oprava kanalizácie verejnej budovy

Výstavisko poľnohospodárskych a vedľajších produktov v meste Huangtan v okrese Ninghai si po poškodení pôvodného systému vyžiadalo výmenu žľabu. Osadených bolo asi 85 metrov nového nerezového žľabu. Špecifikovaným materiálom bola nehrdzavejúca oceľ 304 s hrúbkou 1,2 mm, s výškou 0,3 m, šírkou základne 0,35 m a hornou prírubou 0,05 m. Projekt ilustruje, ako sa žľaby z nehrdzavejúcej ocele používajú na obnovenie odvodňovacej funkcie v existujúcich budovách.

Výkon pobrežného prostredia

V hoteli Fangchenggang Gangchen International Hotel bol únik vody v portiku vestibulu vysledovaný na skorodované odkvapy z uhlíkovej ocele. Pri oprave boli použité plechy z nehrdzavejúcej ocele 304 s hrúbkou 1,2 mm, zvárané na mieste. Pobrežná atmosféra s vysokou vlhkosťou a vysokou slanosťou spôsobila, že pôvodný materiál zhrdzavel. Po výmene bol problém s drenážou vyriešený. Toto puzdro podporuje použitie nehrdzavejúcej ocele 304 vo vzduchu so soľou a podobných korozívnych nastaveniach.

Inštalácia a ochrana proti zamrznutiu

Inštalácia musí brať do úvahy podmienky mrazu. V chladných oblastiach potrebujú vnútorné žľaby a zvody izoláciu alebo sledovanie tepla. Vonkajšie odkvapové systémy sú v takýchto klimatických podmienkach preferované, pretože sa ľahšie chránia pred zablokovaním ľadom. Pozdĺžny sklon musí byť minimálne 5‰ a zvody musia byť pevne pripevnené k stene alebo nosnému rámu. CNC-ohýbané sekcie redukujú spoje a pomáhajú udržiavať rozmerovú presnosť počas inštalácie.

Pokyny na výrobu a inštaláciu

• Rozhodnite sa medzi vnútorným a vonkajším usporiadaním žľabu na základe návrhu budovy a miestnej klímy.
• Vyberte triedu nehrdzavejúcej ocele podľa úrovne atmosférickej korózie. 316L je lepší pre náročné morské alebo chemické prostredie.
• Udržujte sklon žľabu minimálne 5‰ pozdĺž celého úseku.
• V prípade vnútorných žľabov skontrolujte, či sú výpusty prepadu umiestnené a dimenzované správne a udržujte ich bez nečistôt.
• Používajte kvalifikované postupy zvárania nehrdzavejúcej ocele. Po zváraní očistite zóny ovplyvnené teplom, aby ste zabránili lokálnej korózii.
• Pred dokončením strechy skontrolujte tesniace spoje odkvapov a vstupné body strešného panelu.

Otázky, ktoré často kladú projektové tímy

Kedy je potrebný vnútorný odkvap namiesto vonkajšieho?

Vnútorné žľaby sú bežné na budovách s parapetnými stenami alebo tam, kde architektonický návrh skryje odvodnenie pred pohľadom. Vonkajšie žľaby sú jednoduchšie na inštaláciu a údržbu. Výber zvyčajne robí architekt a statik na základe návrhu fasády a klímy.

Čo robí z nehrdzavejúcej ocele 304 štandard pre vnútorné odkvapy?

Vnútorné žľaby sú po výstavbe ťažko prístupné, preto musí materiál odolávať korózii bez údržby. Kód vyžaduje nehrdzavejúcu oceľ 304 s minimálnou hrúbkou 1,0 mm, pretože ponúka overenú rovnováhu medzi odolnosťou proti korózii, pevnosťou a cenou.

Ako sa spájajú dlhé žľaby na mieste?

Sekcie sú zvyčajne zvárané alebo utesnené spojkami z nehrdzavejúcej ocele. Zváranie poskytuje súvislý vodotesný spoj, ak je vykonané správne. Používajú sa aj mechanické spoje s tmelom, ktoré si však vyžadujú starostlivejšiu inštaláciu a pravidelnú kontrolu.

Aká povrchová úprava je najpraktickejšia pre nerezové odkvapy?

Často sú preferované brúsené a matné povrchy, pretože lepšie skryjú drobné škrabance a povrchové stopy ako zrkadlové povrchy. Zrkadlové povrchy sú viac reflexné a môžu ľahšie zobraziť škvrny od vody, ale niekedy sa vyberajú pre vizuálny efekt.

Prijímanie a overovanie

Každá dodávka by mala byť skontrolovaná podľa materiálového certifikátu, ktorý musí potvrdiť triedu nehrdzavejúcej ocele a hrúbku plechu. Overenie rozmerov zahŕňa šírku, výšku, veľkosť príruby a priamosť. V prípade zváraných častí potvrďte, že postup zvárania je kvalifikovaný a že zvárači majú platné osvedčenia. Skontrolujte povrchovú úpravu, či neobsahuje škrabance, preliačiny alebo iné poškodenia, ktoré sa mohli vyskytnúť počas prepravy.

Body na potvrdenie pred objednávkou

• Určte typ usporiadania žľabu a potvrďte rozmery prierezu pomocou konštrukčných výkresov.
• Vyberte triedu nehrdzavejúcej ocele na základe kategórie korózie na mieste.
• Overte, či hrúbka plechu zodpovedá minimu požadovanému riadiacim kódom pre vnútorné odkvapy.
• Naplánujte sklon žľabu a rozstup podpier tak, aby voda plynulo prúdila smerom k zvodom.
• Pri dlhých prevádzkach zvážte teplotný rozsah a či sú potrebné dilatačné škáry.
• Pred začatím výroby potvrďte požiadavky na povrchovú úpravu a očakávanú dĺžku dodávky.
