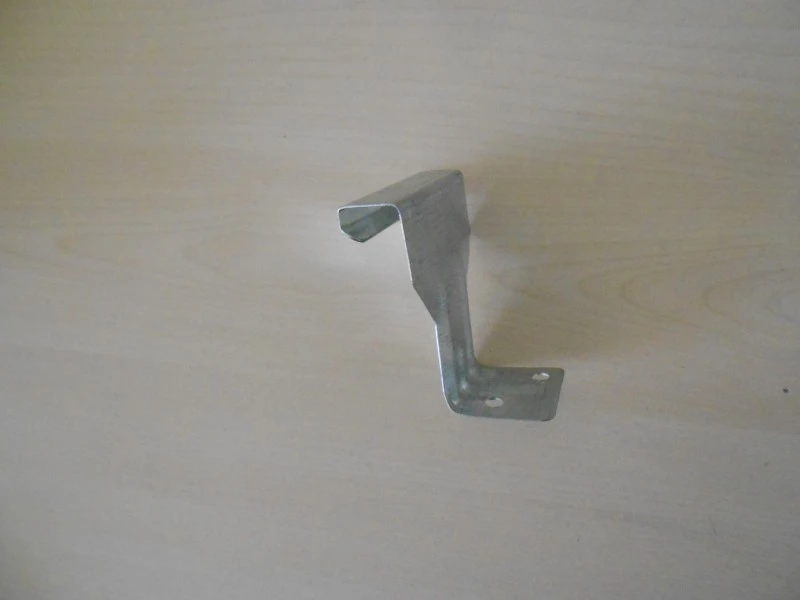

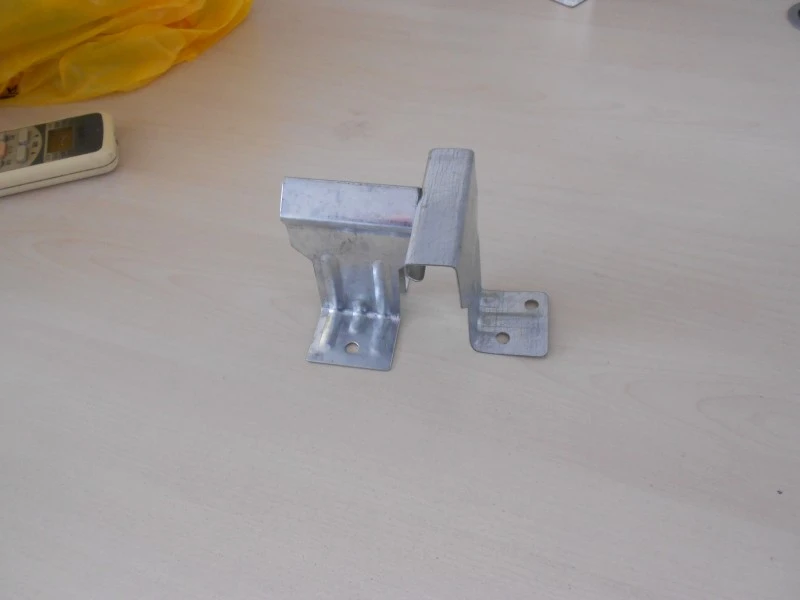

Skryté klipsy poskytujú skryté spojenie medzi stavebnými panelmi a nosnou konštrukciou. Spona zapadá do základného rebra pripevneného k väznici alebo konzole a drží panel bez skrutiek cez povrch panelu. Tento prístup udržuje všetky upevňovacie prvky vo švoch panelov, čím zabezpečuje čistý exteriér a odstraňuje únikové cesty spojené s odkrytými skrutkami a tmelom. SENBO dodáva tieto spony s rozmerovými kontrolami hĺbky štrbiny, dĺžky nohy a hrúbky materiálu a výrobný proces zahŕňa pravidelné testovanie pevnosti záberu.

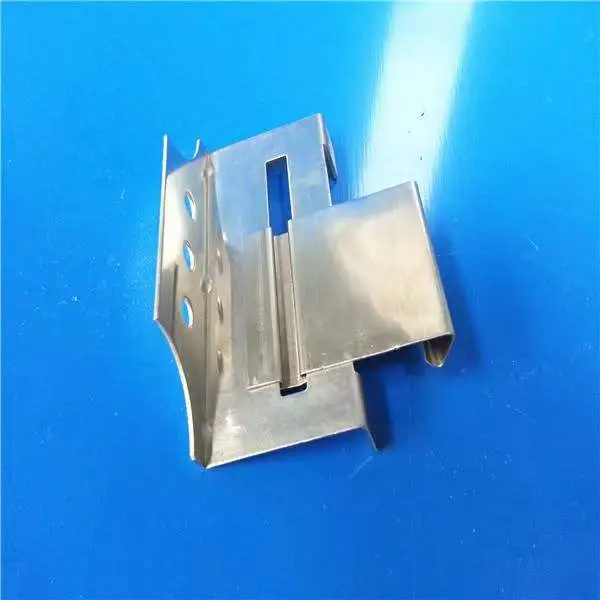

Spony sú štandardne vyrobené z nehrdzavejúcej ocele 304, pričom 430 a 201 sú k dispozícii pre špecifické rozpočty. Na ťažšie konštrukčné spony sa používa oceľ Q235B so žiarovým zinkovaním. Nerezové spony sa vyrábajú lisovaním za studena alebo razením z pásového materiálu. Spony Q235B sa zvyčajne vyrábajú z plechu valcovaného za tepla s minimálnou hrúbkou 5 mm a vytvárajú sa hydraulickým lisovaním za studena, aby sa zachovala pevnosť a rozmerová presnosť.
Vnútorná výška klipu je určená hĺbkou štrbiny panelu. Bežné vnútorné výšky sa pohybujú od 2,6 mm do 10 mm, s dĺžkou nohy 7,5 mm a hrúbkou materiálu od 0,5 mm do 1,5 mm pre nehrdzavejúcu oceľ. Priemer skrutky je 12 mm so stupňom pevnosti najmenej 8,8. Príchytky sú rozdelené podľa použitia na príchytky na stenové panely, príchytky na strešné panely a príchytky na podlahové panely. Podľa materiálu sa delia na spony nerezové a oceľové žiarovo pozinkované spony.
| Položka | Parameter / špecifikácia | Odkaz alebo poznámky |
|---|---|---|
| Základný materiál | Nerezová oceľ 304 / oceľ valcovaná za tepla Q235B | Materiál vybraný podľa aplikácie |
| Hrúbka materiálu | 0,5–1,5 mm pre nehrdzavejúcu oceľ; ≥5 mm pre celooceľové komponenty | Závisí od typu produktu |
| Vnútorná výška klipu | 2,6–10 mm | Musí zodpovedať slotu panela |
| Dĺžka nohy | 7,5 mm | Typický rozmer |
| Špecifikácia skrutiek | M12, trieda pevnosti ≥8,8 | Pre konštrukčné spojenie |
| Hrúbka galvanizácie | ≥150 g/m² na stranu | Žiarovo pozinkované Q235B |
| Odolnosť voči pošmyknutiu | A ≤ 7,0 mm pri 7,0 kN; Δ ≤ 0,5 mm pri 10,0 kN | Podľa GB 15831 a priemyselných noriem |
| Štrukturálna integrita | Bez poruchy pri 25,0 kN | Podľa GB 15831 a priemyselných noriem |
| Torzná tuhosť | θ ≤ 4° pri krútiacom momente 900 N·m | Pre pravouhlé spojky |
| Test krútiaceho momentu | Žiadna porucha pri ≥65 N·m | Odolnosť krútiaceho momentu klipu |
Mechanické požiadavky na skryté spony vychádzajú z GB 15831 a súvisiacich priemyselných noriem. Skúšky protišmykovej odolnosti vyžadujú posunutie maximálne 7,0 mm pri zaťažení 7,0 kN a maximálne 0,5 mm pri 10,0 kN. Spona nesmie zlyhať pri 25,0 kN. Torzná tuhosť vyžaduje uhol nie väčší ako 4 stupne pod krútiacim momentom 900 N·m. Celooceľové spony lisované za studena testované spoločnosťou SENBO tieto limity spĺňajú.
Spony z nehrdzavejúcej ocele 304 boli podrobené testovaniu soľným postrekom a vykazujú vhodnú odolnosť proti korózii pre vonkajšie vystavenie. Žiarovo pozinkované spony Q235B majú minimálnu zinkovú vrstvu 150 g/m² na každej strane, čo poskytuje dlhodobú ochranu v normálnych atmosférických podmienkach. Výber materiálu by mal zodpovedať prostrediu projektu.

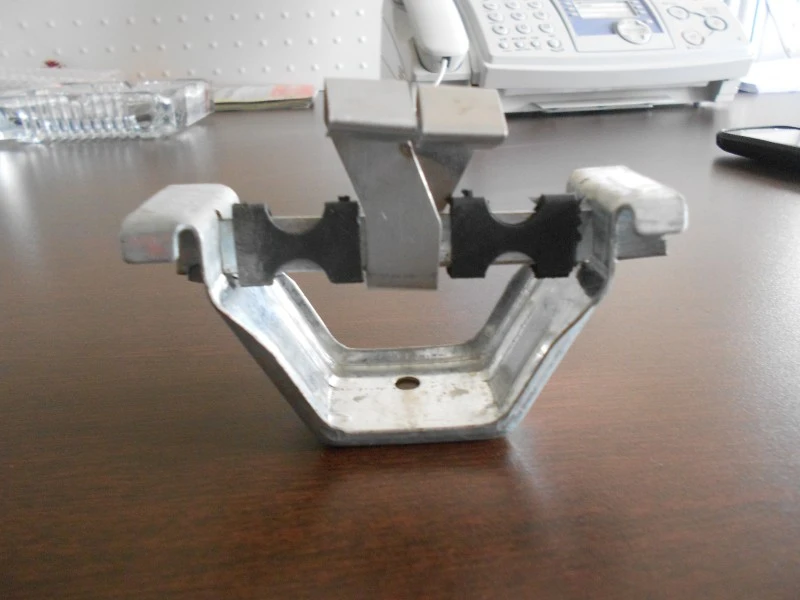

V strechách so stojatou drážkou skryté spony držia panely na nosných konzolách bez povrchových prienikov. To umožňuje, aby sa strešné panely pohybovali s tepelnou rozťažnosťou a kontrakciou, pričom zostali upevnené na príchytkách. Výsledkom je povrch strechy bez odkrytých otvorov pre skrutky, čo znižuje možnosť vniknutia vody a zlepšuje dlhodobú hydroizoláciu. Metóda skrytého klipu sa používa v systémoch so stojatou drážkou 360° pre priemyselné strechy s veľkým rozpätím.
Pre nástenné panely umožňujú skryté klipsy inštaláciu bez klincov, pričom povrch panela zostáva čistý. V zostavách okenných lemov zakrýva skryté spojenie rezné hrany farebne potiahnutých panelov, čím ich chráni pred priamym kontaktom s dažďom a znižuje riziko hrdze na okrajoch. Tento spôsob inštalácie spĺňa požiadavky na architektonický vzhľad.
Dodávatelia by mali poskytnúť materiálové certifikáty pre nehrdzavejúcu oceľ alebo pozinkovanú oceľ. Ak to projekt vyžaduje, mali by byť k dispozícii protokoly o skúške odolnosti proti pošmyknutiu, konštrukčnej celistvosti a torznej tuhosti. Kontroly na mieste by mali overiť rozmery, kvalitu materiálu a stav povrchu. Pri veľkých objednávkach je možné otestovať vzorové klipy, aby sa potvrdilo spojenie so skutočným profilom panelu.
Vnútorná výška klipu sa musí zhodovať s hĺbkou štrbiny použitého panelu. Zmerajte štrbinu panela alebo si pozrite špecifikáciu výrobcu panela. Príliš vysoká spona zabráni úplnému zapojeniu, zatiaľ čo príliš krátka spona môže umožniť pohyb alebo uvoľnenie.
Skryté spony sú určené pre panely s kompatibilným profilom drážky alebo švu. Kovové panely so stojatými švami alebo do seba zapadajúcimi okrajmi fungujú dobre. Niektoré panely na báze dreva môžu používať aj skryté spony, ak je drážka opracovaná správne. Vždy si overte kompatibilitu s dodávateľmi panelov aj klipov.
Spony z nehrdzavejúcej ocele, najmä triedy 304, ponúkajú lepšiu odolnosť proti korózii a sú preferované pre pobrežné alebo vlhké prostredie. Pozinkované oceľové spony sú pevnejšie a často sa používajú na ťažké konštrukčné spoje, ale zinkový povlak nemusí trvať tak dlho v agresívnom prostredí. Výber závisí od environmentálnej expozície projektu a požiadaviek na zaťaženie.
Áno, skryté spony sa používajú v oblastiach s vysokým vetrom, najmä v systémoch striech so stojatou drážkou. Príchytky musia byť rozmiestnené podľa projektovaného zaťaženia vetrom a materiál príchytky a hrúbka musia byť primerané. Výpočty zdvihu vetra by sa mali vykonať pre konkrétny projekt.
