Stavebné materiály SENBOdodáva oceľové zvody s farebným povrchom ako súčasť svojho sortimentu kovových stavebných odvodňovacích produktov. Tieto rúry sú určené na použitie s vonkajšími odkvapovými systémami na oceľových konštrukciách budov, ktoré zachytávajú a odvádzajú dažďovú vodu zo strechy. Bežne sa používajú v priemyselných závodoch, logistických skladoch a veľkých verejných budovách.

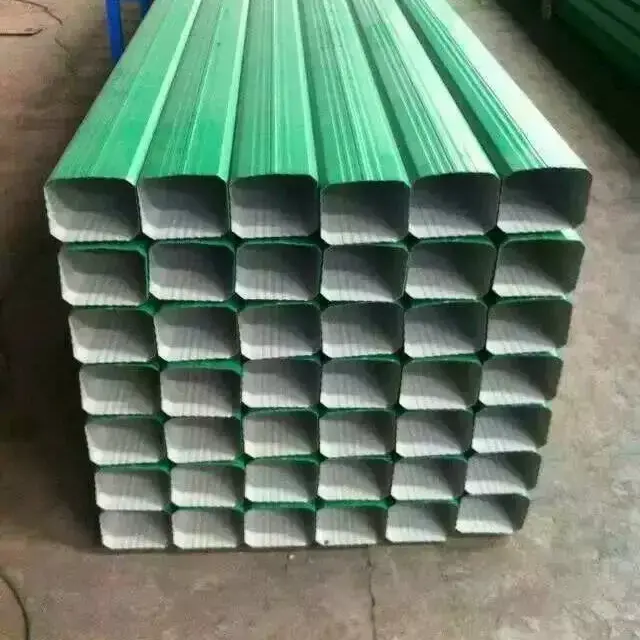

Oceľové zvody s farebným náterom sú architektonické drenážne rúry s obdĺžnikovým alebo štvorcovým prierezom. Vyrábajú sa z farebne potiahnutých oceľových plechov procesmi spracovania za studena, ako je valcovanie a vzájomné spojenie.
Produkt používa ako základný materiál oceľový plech s farebným povlakom, zvyčajne triedy ako Q235B alebo DX51D+Z. Možnosti povrchovej úpravy zahŕňajú PE (polyester) alebo PVDF (fluorokarbón), aby sa splnili rôzne požiadavky na odolnosť voči poveternostným vplyvom.
Podľa kontrolných a akceptačných noriem je hmotnosť zinkového povlaku pre Al-Zn alebo pozinkované podklady vo všeobecnosti minimálne 150 g/m². Hrúbka PVDF fluorokarbónového povlaku je najmenej 25 μm a polyesterového povlaku je najmenej 20 μm.
Testovanie surovín je primárne založené na GB/T 12754 "Oceľový plech a pás s farebným povlakom." Prevzatie hotových výrobkov a montáž sa riadi CECS 380-2014 „Technická špecifikácia pre aplikáciu kovových profilovaných plechových strešných krytín a stien“ a GB 50242 „Kódex pre akceptovanie stavebnej kvality stavebnej techniky zásobovania vodou, odvodňovania a vykurovania“.
Štandardné strojovo tvarované výrobky majú predovšetkým obdĺžnikový alebo štvorcový prierez, ako napríklad 95×133 mm a 144×108 mm. Hrúbka steny sa zvyčajne pohybuje od 0,4 mm do 0,6 mm a výrobky s hrúbkou 0,8 mm je možné vyrobiť aj na zákazku. Štandardné dĺžky sú 6 metrov alebo 12 metrov a na splnenie požiadaviek projektu sú k dispozícii vlastné dĺžky.
Farby je možné zvoliť na základe štandardnej farebnej schémy RAL, aby sa zabezpečila vizuálna harmónia s vonkajšími stenami budov s oceľovou konštrukciou.
Výrobky sú rozdelené podľa spôsobu výroby do dvoch typov:

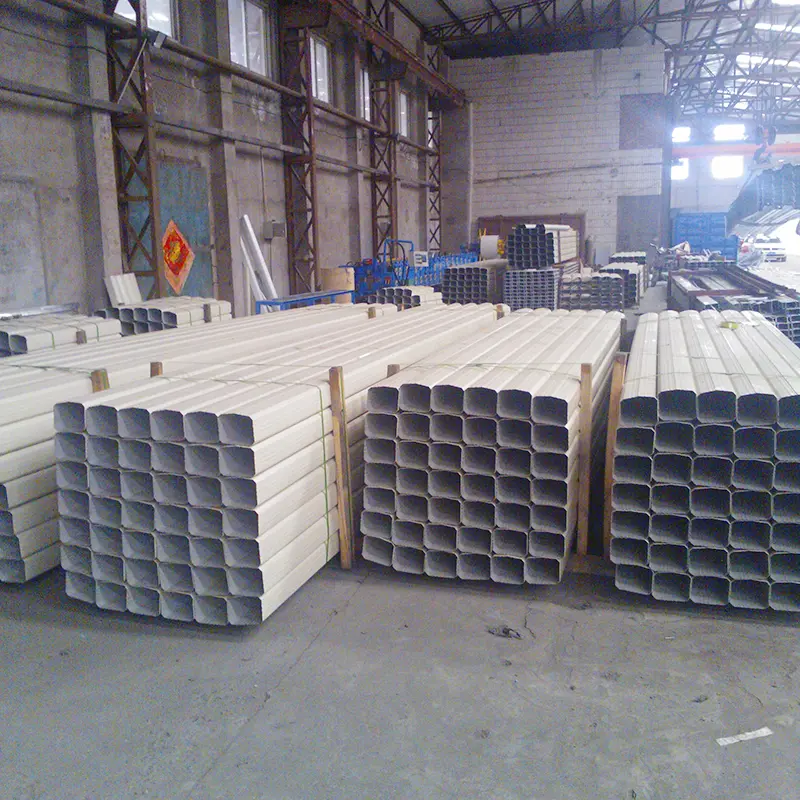

Strojovo tvarované zvody:Produkty štandardnej špecifikácie vyrábané v dávkach na výrobných linkách, ponúkajúce vysokú účinnosť a konzistentné rozmery.
Zákazkové zvody:Vyrába sa pomocou techník ručného ohýbania a mechanických švov, aby sa splnili požiadavky na špeciálne špecifikácie alebo nadrozmerné rozmery.
Na rozdiel od štandardných PVC rúr, farebne potiahnuté oceľové zvodové rúry netrpia starnutím, praskaním alebo prasknutím spôsobeným tepelnou rozťažnosťou a kontrakciou. V extrémne chladných oblastiach, ako je severovýchodná a severozápadná Čína, sú PVC rúry náchylné na zamrznutie a praskanie v dôsledku krehkosti pri nízkych teplotách. Oceľové zvody s farebným povlakom využívajú odolnosť kovu voči nízkym teplotám a neutrpeli poškodenie mrazom ani pri extrémnych mrazoch. Predpokladaná životnosť je 15–20 rokov, čo je tri až päťkrát viac ako pri PVC rúrach.
Štandardné továrenské špecifikácie spĺňajú potreby väčšiny konvenčných projektov. Pre špecializované inžinierske projekty zahŕňajúce veľké objemy odvodnenia striech môžu byť neštandardné veľkosti vyrobené na mieru.
Pre projekt YTO Express Logistics Park veľká plocha strechy a extrémny objem odvodnenia počas silných dažďov znamenali, že najväčšia štandardná špecifikácia (180×125 mm) bola nedostatočná. Výrobca použil techniky ručného ohýbania a mechanického šitia na výrobu vlastných extra veľkých zvodov s rozmermi 245 × 200 mm, spárovaných s veľkými kolenami vysokými takmer 1,8 metra. Inštalácia využívala proces dvojitého nitovania pre stabilitu konštrukcie. Po inštalácii sa účinnosť odvodnenia zlepšila o 40 % v porovnaní s pôvodným dizajnom.
Inštalácia farebne potiahnutých oceľových zvodov musí spĺňať nasledujúce akceptačné kritériá. Vertikálna odchýlka nesmie presiahnuť 3 mm na výšku podlažia. Potrubné svorky musia byť rovnomerne rozmiestnené v intervaloch nie väčších ako 2 m. Dĺžka prekrytia spojov musí byť minimálne 30 mm. Spoje musia byť zaistené slepými nitmi alebo skrutkami.
Skúšky prietoku vody nesmú vykazovať žiadne úniky ani problémy so spätným sklonom. Akýkoľvek únik zistený počas testovania po inštalácii vyžaduje prepracovanie. Konečné schválenie je udelené len vtedy, keď sa počas stabilizovaného tlaku nepozoruje žiadny pokles tlaku alebo netesnosti.

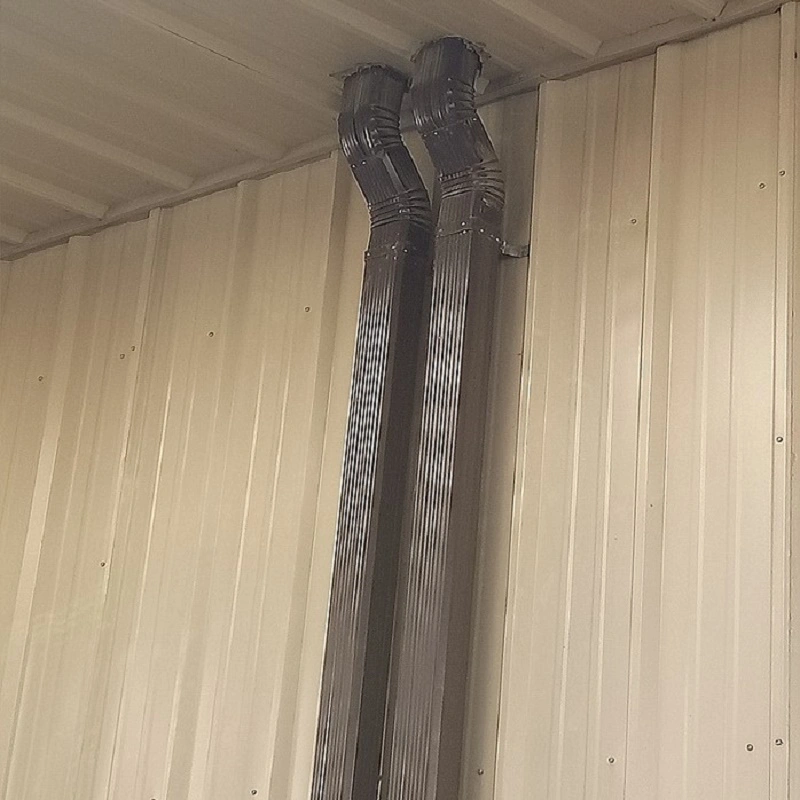

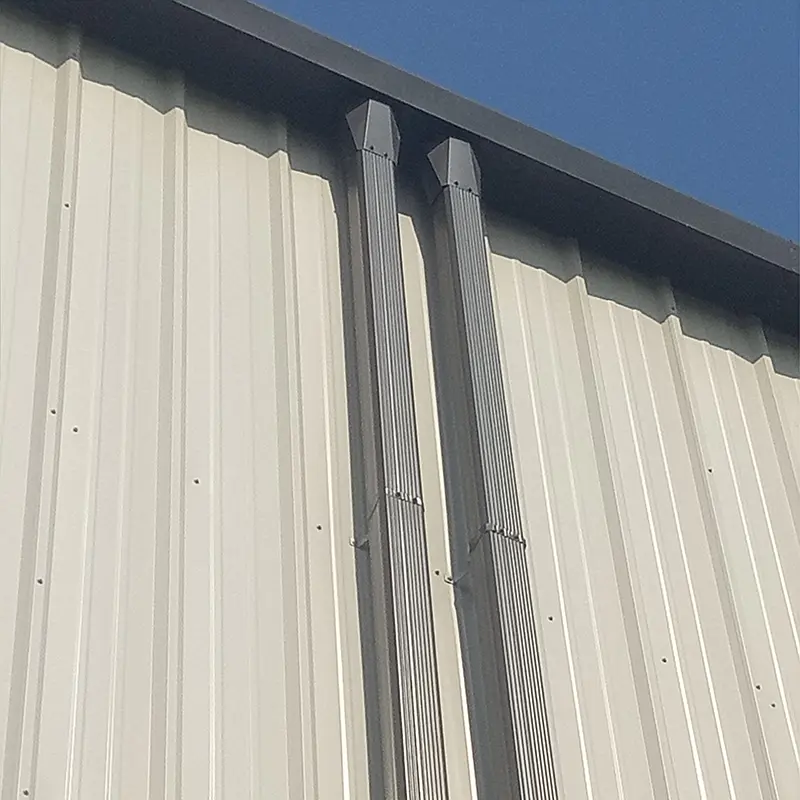

Tieto zvody sú navrhnuté na použitie v budovách s oceľovou konštrukciou a ponúkajú čistý a efektívny vzhľad. Farby je možné prispôsobiť tak, aby ladili s vonkajšími stenami budovy, čím sa zabezpečí vizuálna harmónia s oceľovou strechou a obkladom stien. K dispozícii sú rôzne tvarovky, ako sú oblúky v tvare písmena S, jednotlivé oblúky a príchytky rúr, ktoré umožňujú inštaláciu zložitých stenových systémov.
Z technického hľadiska tvoria tieto zvody súdržný systém s farebne potiahnutými oceľovými odkvapmi a stenovými panelmi, čo zaisťuje konzistentnú životnosť. To ponúka výhodu oproti alternatívam z nehrdzavejúcej ocele, ktoré často zahŕňajú vyššie náklady a viditeľné zvarové spoje.
Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných noriem. K dispozícii je prispôsobenie na splnenie špecifických požiadaviek projektu.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Štandard / Poznámky |
|---|---|---|
| Základný materiál | Oceľový plech s farebným povlakom (Q235B / DX51D+Z) | Podklad pozinkovaný alebo potiahnutý Al-Zn |
| Štandard základného materiálu | GB/T 12754 | Oceľové plechy a pásy s farebným náterom |
| Štandard hotového produktu | CECS 380-2014 | Technická špecifikácia pre plechové strešné krytiny a stenové konštrukcie |
| Bežná hrúbka steny | 0,4–0,8 mm | Štandardná strojová výroba: 0,4–0,6 mm |
| Hmotnosť zinkového povlaku | ≥150 g/m² | Obojstranný náter |
| Hrúbka povlaku | PVDF ≥25 μm / PE ≥20 μm | Vyberá sa na základe stupňa zvetrávania |
| Štandardné špecifikácie | 95×133 mm, 108×144 mm, 130×100 mm, 180×125 mm | Obdĺžnikový alebo štvorcový prierez |
| Dĺžka jednej jednotky | 6 m (štandard) / 12 m (max.) | Prispôsobiteľné |
| Odolnosť proti postreku soli | ≥500 h | Požiadavka na vonkajšie použitie |
| Životnosť | 15-20 rokov | Vhodné do chladných oblastí |
| Rozstup svoriek potrubia | ≤ 2 m | Rovnomerne rozložené |
| Vertikálna odchýlka | ≤3 mm/výška podlažia | Požiadavka na prijatie inštalácie |
1. Odolnosť proti chladu a mrazu.Kovový materiál prekonáva prirodzené nedostatky PVC rúr, ako je starnutie v dôsledku tepelnej rozťažnosti a kontrakcie a krehkosť pri nízkych teplotách. Odoláva mrazivým teplotám v extrémnom chlade severovýchodných a severozápadných oblastí so životnosťou 15–20 rokov.
2. Flexibilné špecifikácie.Strojovo tvarované produkty pokrývajú štandardné potreby trhu, zatiaľ čo ručné prispôsobenie vyhovuje extra veľkým špecifikáciám (napr. 245 × 200 mm) a neštandardným veľkostiam pre špeciálne požiadavky na odvodnenie.
3. Architektonická koordinácia.Farby je možné prispôsobiť podľa noriem RAL tak, aby zodpovedali exteriéru budov s oceľovou konštrukciou. Rôzne doplnky zaisťujú integráciu drenážneho systému s estetikou budovy.
4. Overiteľné materiálové normy.Vyrobené v súlade s GB/T 12754 a CECS 380-2014. Vlastnosti zahŕňajú galvanizovanú vrstvu s hrúbkou najmenej 150 g/m², hrúbku náteru spĺňajúcu požiadavky na odolnosť voči poveternostným vplyvom a odolnosť proti soľnému postreku najmenej 500 hodín.
5. Vyčistite kritériá inštalácie a akceptácie.Špecifikácie zahŕňajú vertikálnu odchýlku nie väčšiu ako 3 mm na výšku poschodia, vzdialenosť medzi svorkami potrubia nie viac ako 2 m a dĺžku prekrytia aspoň 30 mm. Prevzatie je založené na skúške prietoku vody bez úniku vody po inštalácii.
Pre chladné podnebie:Vyberte si farebne potiahnuté oceľové zvodové rúry pred PVC, aby ste sa vyhli krehkosti pri nízkych teplotách. Uistite sa, že hmotnosť zinkového povlaku a typ povlaku sú vhodné pre miestne poveternostné podmienky.
Pre veľké strešné plochy:Vypočítajte požadovanú drenážnu kapacitu na základe miestnej intenzity zrážok a plochy strechy. Ak sú štandardné špecifikácie nedostatočné, zvážte na mieru vyrobené zvodové potrubia veľkých rozmerov.
Pre pobrežné alebo priemyselné prostredie:Overte, či typ povlaku (PE alebo PVDF) a hmotnosť zinkového povlaku spĺňajú požiadavky na odolnosť proti korózii. Správy o testoch soľného postreku sú k dispozícii na požiadanie.
Počas inštalácie:Dodržujte akceptačné kritériá pre vertikálnu odchýlku, rozstup svoriek potrubia a dĺžku prekrytia. Na spoje použite slepé nity alebo skrutky a pred konečným prevzatím vykonajte test prietoku vody, aby ste potvrdili, že nedochádza k úniku.
1.Organizované strešné odvodňovacie systémy pre priemyselné oceliarne a logistické sklady, kompatibilné s vonkajšími oceľovými žľabmi s farebným náterom.
2.Kovová strešná drenáž pre veľké verejné budovy, vrátane štadiónov, výstavných centier a veľkých supermarketov.
3.Drenáž striech v chladných oblastiach, ktorá slúži ako alternatíva k PVC rúram v severovýchodnej a severozápadnej Číne.
4.Veľkoplošné strechy a projekty vyžadujúce vysokú drenážnu kapacitu s prispôsobiteľnými neštandardnými špecifikáciami veľkého priemeru.
Oceľové zvody s farebným povlakom sú v porovnaní s PVC menej náchylné na krehkosť a praskanie pri nízkych teplotách. Ponúkajú tiež lepšiu koordináciu s exteriérmi budov s oceľovou konštrukciou a dlhšiu životnosť. PVC môže byť ľahšie a lacnejšie, ale oceľové zvody poskytujú väčšiu odolnosť v extrémnych klimatických podmienkach.
Neštandardné veľkosti môžu byť vyrobené na mieru pomocou techník ručného ohýbania a mechanických švov. Napríklad pre veľké logistické parky boli vyrobené extra veľké zvody ako 245 × 200 mm. Obráťte sa na náš technický tím s výpočtom odvodnenia a my vám môžeme odporučiť vhodnú veľkosť na mieru.
Kľúčové kontrolné body zahŕňajú vertikálnu odchýlku nie väčšiu ako 3 mm na výšku podlažia, vzdialenosť medzi svorkami potrubia nie viac ako 2 m a dĺžku prekrytia aspoň 30 mm. Po inštalácii by sa mal vykonať test prietoku vody, aby sa potvrdilo, že nedochádza k úniku alebo opačnému sklonu.
áno. Farby je možné vybrať zo štandardnej farebnej schémy RAL tak, aby ladili s vonkajšími stenami budovy, oceľovou strechou a obkladom stien. To pomáha odtokovému systému vizuálne sa integrovať s celkovým dizajnom budovy.
Uveďte veľkosť potrubia, hrúbku steny, dĺžku, farbu (kód RAL, ak je k dispozícii), množstvo a či uprednostňujete strojovo tvarované alebo na mieru vyrobené produkty. Uveďte aj miesto projektu a všetky špeciálne podmienky prostredia, ako je vystavenie pobrežia alebo extrémne chladné počasie.
