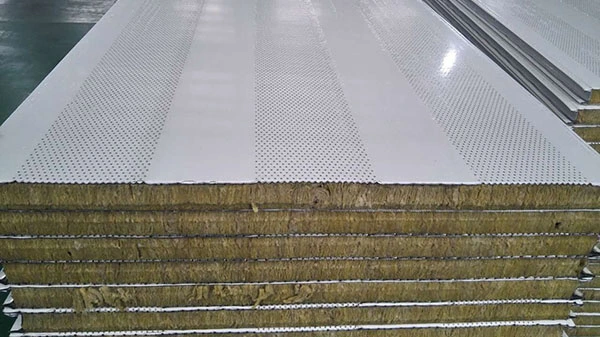

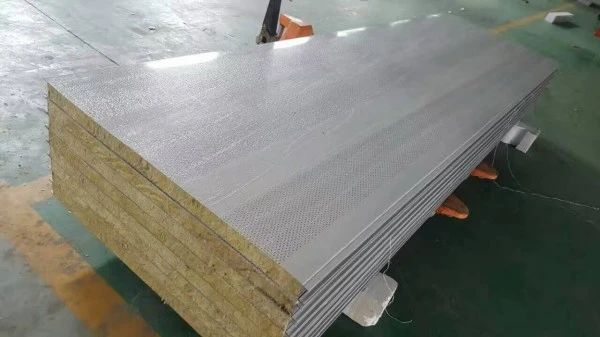

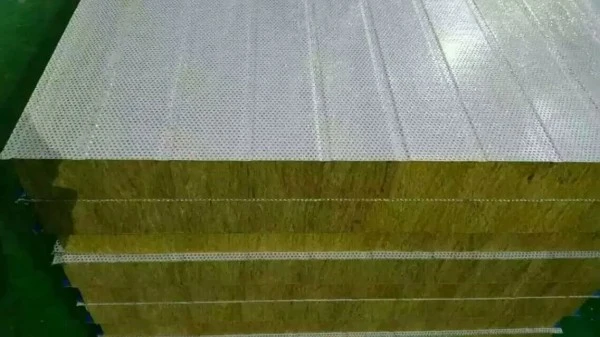

Perforovaný kompozitný panel z minerálnej vlny je sendvičový panel s kovovým povrchom, ktorý kombinuje jadro z minerálnej vlny s perforovaným obkladovým listom.Stavebné materiály SENBOdodáva tento produkt pre aplikácie, kde sa musí akustická absorpcia a požiarna bezpečnosť riešiť spoločne, ako sú verejné priestory, priemyselné závody a miestnosti s vybavením.

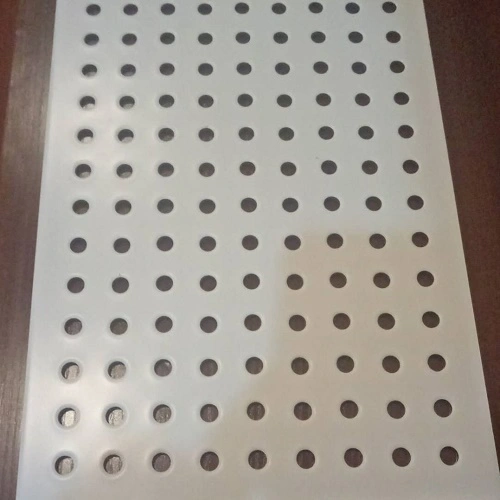

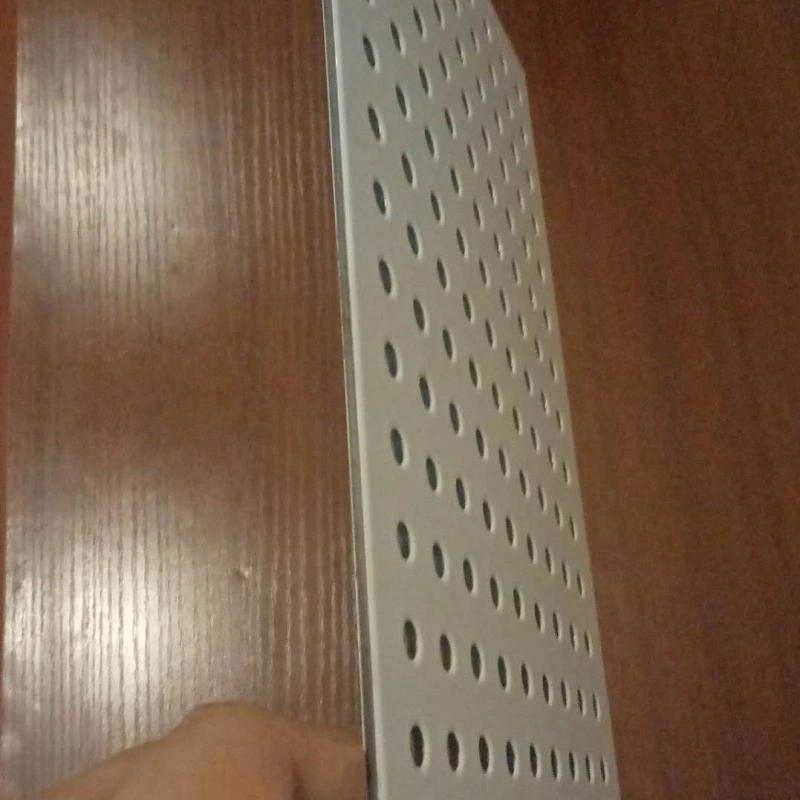

Panel pozostáva z jadra z minerálnej vlny spojeného medzi dvoma kovovými obkladmi pomocou vysoko pevného polyuretánového penotvorného činidla. Vonkajšia predná strana je perforovaná precíznym zariadením na vytvorenie špecifických veľkostí otvoru a otvorených plôch. Vnútorná zadná vrstva je pevná a poskytuje štrukturálnu podporu. Zvukové vlny vstupujú cez perforácie a sú absorbované vláknami minerálnej vlny, pričom premieňajú zvukovú energiu na teplo prostredníctvom trenia a viskóznych efektov.
Jadro z minerálnej vlny má hustotu 80–120 kg/m³ s orientáciou vlákien kolmo na povrch panelu. Obkladové materiály sú zvyčajne farebne potiahnutá oceľ alebo pozinkovaná oceľ s hrúbkou 0,4–0,8 mm a možnosťou prispôsobenia. Vzory perforácie a priemery otvorov je možné upraviť tak, aby vyhovovali špecifickým požiadavkám na akustický dizajn.
Výrobok je v súlade s normou GB/T 23932 (sendvičové panely z minerálnej vlny s kovovým povrchom na stavebné použitie) a JC/T 869 (sendvičové panely z minerálnej vlny a troskovej vlny s kovovým povrchom). Tieto normy definujú základné požiadavky na kvalitu materiálu a panelovú konštrukciu.
Mechanizmus absorpcie zvuku sa spolieha na perforovaný obklad a porézne jadro z minerálnej vlny. Keď miera perforácie presiahne 20 %, ďalšie zvýšenie má obmedzený vplyv na absorpciu a výkon závisí hlavne od samotnej kamennej vlny.
Merania pomocou metódy impedančnej trubice (ISO 10534-2) a metódy dozvukovej miestnosti (ISO 354) ukazujú, že koeficient zníženia hluku (NRC) perforovaného kovu a konštrukcie z minerálnej vlny môže presiahnuť 0,8. Vysokovýkonné konfigurácie dosiahli v laboratórnych podmienkach 0,90–0,95. Skutočný výkon závisí od konkrétnej konfigurácie panela, spôsobu montáže a prítomnosti akejkoľvek vzduchovej dutiny za panelom.
Jadro z minerálnej vlny je anorganický vláknitý materiál s klasifikáciou triedy A (nehorľavý). Zachováva štrukturálnu integritu pri teplotách nad 1000 °C. Panel je vhodný pre verejné budovy s prísnymi požiadavkami na požiarnu bezpečnosť. Jadro z minerálnej vlny má tiež tepelnú vodivosť 0,035–0,043 W/(m·K), čo okrem zvukovej absorpcie poskytuje aj tepelnú izoláciu.
Hydrofóbnosť jadra z minerálnej vlny je najmenej 98 % a obsah vlhkosti je 0,5 % alebo menej. Tieto vlastnosti pomáhajú panelu odolávať vlhkosti, plesniam, hnilobe a poškodeniu hmyzom počas jeho životnosti.
Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných skúšobných noriem. Skúšobné správy sú k dispozícii na vyžiadanie.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Poznámky / Štandardný základ |
|---|---|---|
| Obkladový materiál | Oceľ s farebným povlakom / Oceľ pozinkovaná / Oceľ s povlakom Al-Zn | Hrúbka 0,4–0,8 mm, prispôsobiteľné |
| Materiál jadra | Kamenná vlna (homogénny anorganický typ) | Hustota 80–120 kg/m³ |
| Hrúbka jadra | 50/75/80/100/120/150/175/200 mm | Prispôsobiteľné |
| Miera perforácie panelu | ≥20 % (odporúčané) | Nad 20 % je účinok na absorpciu menší |
| Priemer bežného otvoru | Prispôsobiteľné | Vzor a priemer navrhnutý podľa projektu |
| Efektívna šírka | 450–1000 mm (líši sa podľa typu panelu) | napr. Model 950, Model 1150 |
| Požiarne hodnotenie | Trieda A (nehorľavé) | Spĺňa príslušné normy |
| Tepelná vodivosť | 0,035 – 0,043 W/(m·K) | Jadro z kamennej vlny |
| Koeficient redukcie hluku (NRC) | >0,8 (typické); až 0,90–0,95 pre optimalizované konfigurácie | Merané podľa ISO 354 / ISO 10534-2 |
| Limit požiarnej odolnosti | ≥1000 °C | Vlastnosť základného materiálu |
| Hydrofóbnosť | ≥ 98 % | |
| Výkonné štandardy | GB/T 23932, JC/T 869 | Sendvičové panely z minerálnej vlny s kovovým povrchom |
1. Overená akustická absorpcia.NRC presahuje 0,8 v typických konfiguráciách a môže dosiahnuť až 0,95 v optimalizovaných zostavách. Vďaka tomu je panel vhodný na zníženie ozveny a hluku v priemyselných a verejných priestoroch.
2. Požiarna bezpečnosť triedy A.Jadro z minerálnej vlny je nehorľavé a udržuje si stabilitu nad 1000 °C, čo prispieva k požiarnej bezpečnosti vo verejných budovách.
3. Kombinovaná tepelná izolácia.Tepelná vodivosť 0,035–0,043 W/(m·K) znamená, že panel plní akustické aj tepelné funkcie, čím sa znižuje potreba samostatných izolačných vrstiev.
4. Odolnosť voči vlhkosti a plesniam.S hydrofóbnosťou najmenej 98% panel odoláva vlhkosti, plesniam, hnilobe a poškodeniu hmyzom, čo podporuje dlhodobé používanie v rôznych klimatických podmienkach.
5. Továrenská laminácia pre konzistentnú kvalitu.Jadro a obklady sa spájajú pomocou automatizovaného zariadenia, čím sa zabezpečuje konzistentná pevnosť spoja a tuhosť panelov v porovnaní s lamináciou na mieste.
Pre akustický dizajn:Špecifikujte vzor perforácie, priemer otvoru a otvorenú oblasť na základe cieľového frekvenčného rozsahu. Vzduchová dutina za panelom môže zlepšiť absorpciu nízkych frekvencií; pre optimálne výsledky sa poraďte s odborníkom na akustiku.
Pre požiarne odolné zostavy:Uistite sa, že konfigurácia panela spĺňa požadovanú požiarnu odolnosť a že všetky podporné komponenty sú kompatibilné s plánom požiarnej bezpečnosti.
Pre oblasti s vysokou vlhkosťou:Uistite sa, že okraje panelov a spoje sú počas inštalácie správne utesnené, aby sa zabránilo vniknutiu vlhkosti. Hydrofóbne jadro zaisťuje odolnosť, ale stále sú potrebné správne detaily.
Počas inštalácie:S panelmi manipulujte opatrne, aby ste nepoškodili perforovaný povrch. Pri upevňovaní a ošetrovaní spojov dodržujte odporúčania výrobcu. Chráňte povrch pred poškriabaním a nárazmi.
1.Verejné budovy s dvojitými požiadavkami na akustickú a požiarnu bezpečnosť, ako sú športoviská, divadlá a koncertné sály.
2.Priemyselné závody a zariadenia, kde je potrebné zníženie hluku.
3.Akusticky citlivé priestory, ako sú knižnice, konferenčné miestnosti a nahrávacie štúdiá.
4.Zvukovo pohlcujúce stropné a stenové systémy pre dopravné uzly vrátane letiskových terminálov a vysokorýchlostných železničných staníc.
Keď je miera perforácie nižšia ako 20 %, jej zvýšením sa zlepší absorpcia zvuku tým, že do jadra z minerálnej vlny sa dostane viac zvukových vĺn. Nad 20 % sa účinok stáva menším a absorpcia závisí predovšetkým od hustoty a hrúbky minerálnej vlny, ako aj od montážnej konfigurácie.
Panely sú primárne určené do interiéru. Pre vonkajšie aplikácie je potrebné zvoliť obkladový materiál a náter pre vonkajšie poveternostné vplyvy a okraje panelov a spoje potrebujú dodatočnú ochranu proti vlhkosti. Špecifikácie špecifické pre exteriér konzultujte s výrobcom.
Metóda impedančnej trubice (ISO 10534-2) meria absorpciu zvuku pri normálnom dopade a je vhodná na porovnávanie materiálov. Metóda dozvukovej miestnosti (ISO 354) meria absorpciu v podmienkach difúzneho poľa, čo lepšie predstavuje skutočný výkon miestnosti. Obidve metódy sa používajú na hodnotenie akustických vlastností panelu.
Na odstránenie prachu z perforácií použite mäkkú kefu alebo vysávač s kefovým nástavcom. Nepoužívajte vodu alebo tekuté čistiace prostriedky na perforovaný povrch, pokiaľ panel nie je špeciálne určený na mokré čistenie. Neperforovaný obklad možno utrieť jemným čistiacim prostriedkom.
Uveďte hrúbku panelu, obkladový materiál, mieru perforácie a vzor, hustotu jadra, požadované NRC a či sa panely použijú na steny alebo stropy. Zahrňte aj umiestnenie projektu a všetky požiadavky na požiarnu odolnosť alebo odolnosť proti vlhkosti.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcom perforovaných kompozitných panelov z minerálnej vlny, modulárnych stenových panelov pre čisté priestory, panelov pre čisté priestory a iných výrobkov z kovových obalov. Naša výrobná základňa sa nachádza v zóne hospodárskeho rozvoja Jinghai, Tianjin, Čína, vybavená automatizovanými výrobnými linkami a štvorstupňovým procesom kontroly kvality. Viac informácií o našej továrni, certifikáciách, testovacích možnostiach a projektových referenciách nájdete na našej stránkeO násstránku respkontaktujte náš inžiniersky tím.
