Dierované plechy, tiež známe ako dierované panely alebo dierované pletivo, sa vyrábajú dierovaním vzorov do plechu.Stavebné materiály SENBOdodáva tieto produkty pre architektonické, akustické a priemyselné aplikácie so zameraním na rozmerovú presnosť a sledovateľnosť materiálov.
Výber základného materiálu závisí od prevádzkového prostredia a požiadaviek na výkon. Bežne sa používajú tri skupiny materiálov:
Nerezová oceľ 304:Poskytuje odolnosť proti korózii vhodný do vonkajšieho a chemicky agresívneho prostredia. Reprezentatívna vzorka nevykázala žiadnu hrdzu po 1000 hodinách testovania soľným postrekom v podmienkach ASTM B117. Skutočný výkon závisí od povrchovej úpravy a prípravy hrán.
Zliatina hliníka (napr. 6061):Ponúka nízku hustotu (približne 2,7 g/cm³) v kombinácii s dobrou pevnosťou. Materiál môže byť eloxovaný alebo práškovo potiahnutý pre zvýšenie odolnosti a vzhľadu povrchu.

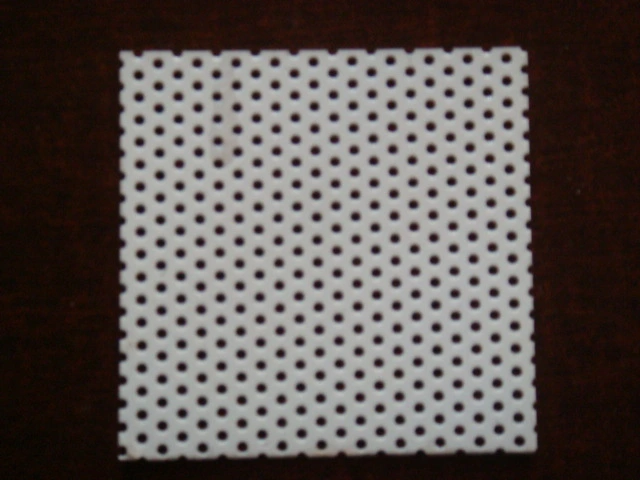

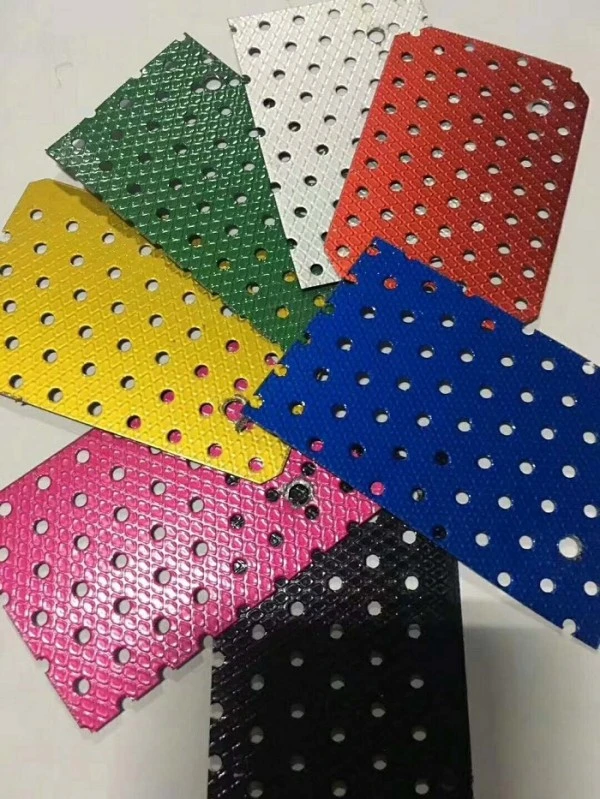

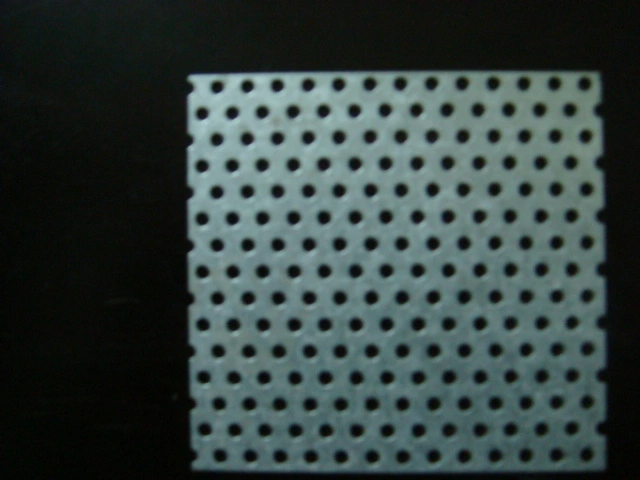

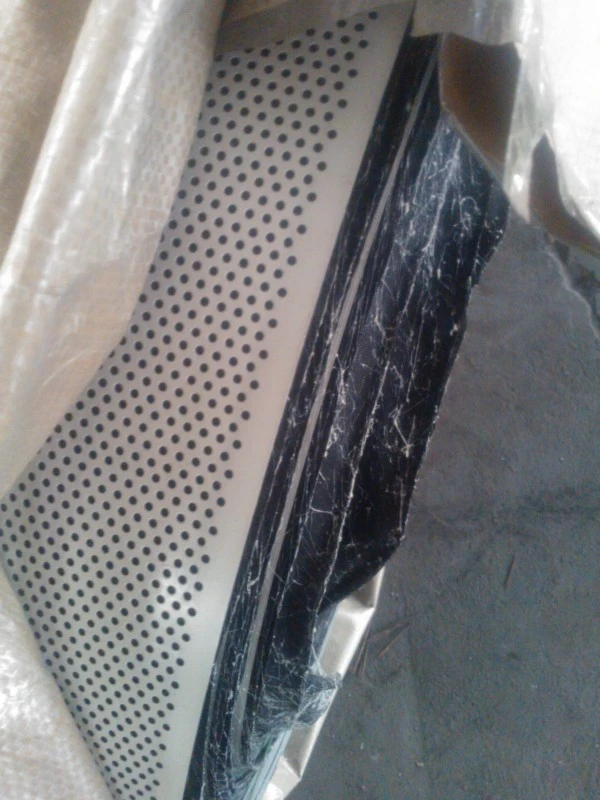

Q235 galvanizovaná alebo farebne potiahnutá oceľ:Ekonomická možnosť pre všeobecné architektonické a priemyselné využitie. Povrchová ochrana sa zvyčajne dosahuje žiarovým zinkovaním, po ktorom nasleduje elektrostatické práškové lakovanie.

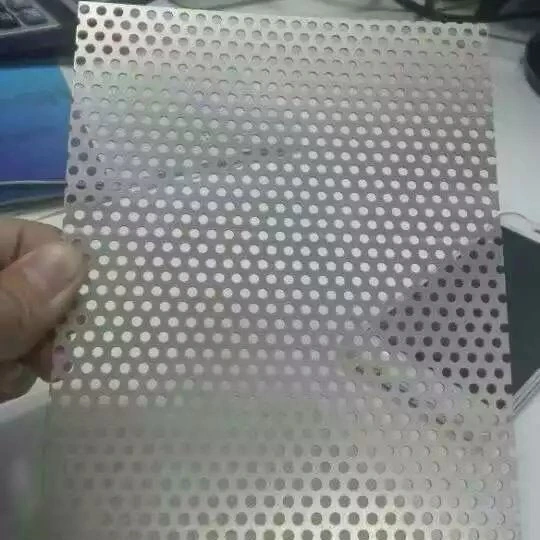

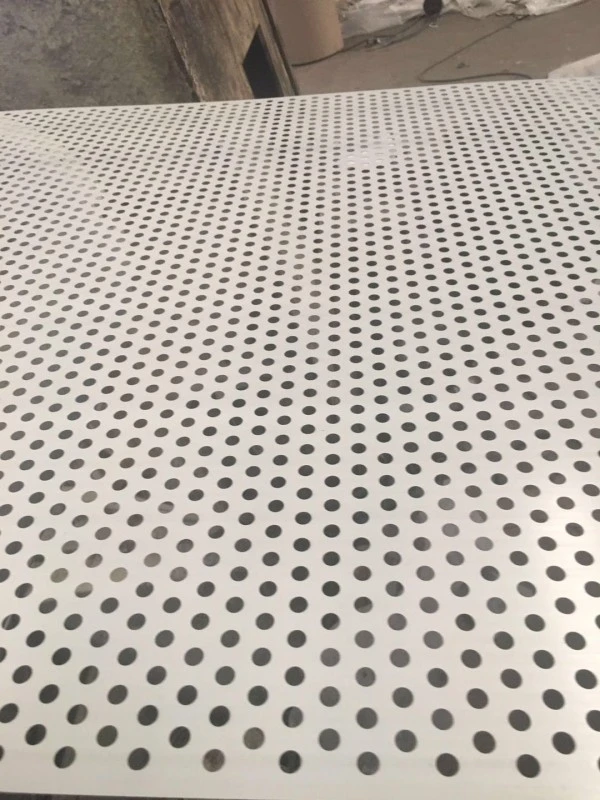

Vysokorýchlostné CNC dierovacie zariadenie vytvára viac ako 20 vzorov perforácie, vrátane okrúhlych, štvorcových, štrbinových, šesťhranných, krížových, rybích šupín a slivkových kvetov. Proces umožňuje presné riadenie priemeru otvoru, rozstupu a pomeru otvorenej plochy.

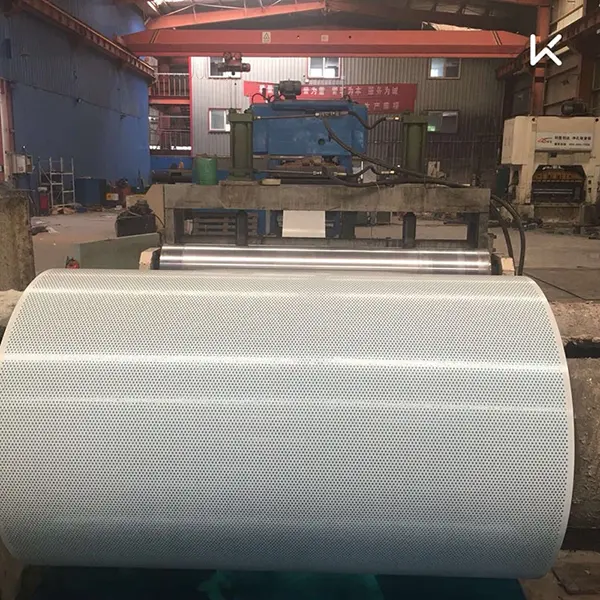

Ploché plechy je možné vyrábať v hrúbkach od 0,1 mm do 15 mm, s priemerom otvorov od 0,1 mm do 200 mm. Vinuté plechy sú dostupné v hrúbkach od 0,2 mm do 1,5 mm, s maximálnou šírkou 1250 mm a priemerom otvorov od 0,5 mm do 10 mm. Pre architektonické aplikácie sa bežné hrúbky pohybujú od 0,5 mm do 2,0 mm, s priemermi otvorov od 3 mm do 20 mm. Typické sú pomery otvorenej plochy od 15 % do 60 % a tolerancia priemeru otvoru je kontrolovaná v rozmedzí ±0,1 mm.
Plechy z hliníkovej zliatiny môžu byť eloxované, aby sa vytvorila tvrdá, hustá oxidová vrstva, ktorá zlepšuje odolnosť proti korózii a tvrdosť povrchu. Práškové lakovanie ponúka ekologickú povrchovú úpravu s dobrou odolnosťou voči poveternostným vplyvom a chemikáliám. Elektroforetický náter poskytuje rovnomerné pokrytie so silnou priľnavosťou.
Oceľové plechy sú zvyčajne chránené žiarovým zinkovaním, po ktorom nasleduje elektrostatické práškové lakovanie, s typickou hrúbkou povlaku najmenej 60 μm.
Dierované plechy prispievajú k absorpcii zvuku pri inštalácii so vzduchovou medzerou alebo poréznym podkladovým materiálom. Zvukové vlny vstupujúce do otvorov strácajú energiu trením a viskóznymi efektmi na povrchoch otvorov.
Koeficienty absorpcie zvuku sa merali pri špecifikovaných frekvenciách oktávového pásma podľa ASTM C423 pre reprezentatívnu zostavu pozostávajúcu z hliníkového panelu so šesťhrannými otvormi s poréznou zadnou vrstvou a vzduchovou dutinou. Výsledný koeficient zníženia hluku (NRC) bol 0,8 alebo vyšší pre túto testovanú konfiguráciu. Skutočné NRC pre konkrétnu inštaláciu závisí od hrúbky panelu, veľkosti otvoru, miery perforácie, materiálu podkladu, hĺbky vzduchovej dutiny a spôsobu montáže. Skúšobné správy sú k dispozícii na vyžiadanie.
Mechanický výkon závisí od základného materiálu, hrúbky a vzoru perforácie. Nosnosť konštrukcie by sa mala vypočítať podľa príslušnej konštrukčnej normy na základe hrúbky panelu, geometrie perforácie, vzdialenosti podpier, rozpätia a spôsobu upevnenia. Pre porovnanie, oceľový panel s hrúbkou 3 mm so štvorcovými perforáciami (10 mm otvor) a špecifikovaným rozpätím podpery bol overený tak, aby odolal rovnomerne rozloženému zaťaženiu 5 kN/m² prostredníctvom technického výpočtu. Podrobné poznámky k výpočtom je možné poskytnúť na požiadanie.
Panely s kruhovou perforáciou (20 mm otvor, 50 % otvorená plocha) vykazujú pri testovaní podľa ISO 5801 odpor proti prúdeniu vzduchu 50 Pa alebo menej.
Odolnosť proti korózii sa overuje testovaním soľným postrekom: vzorka nehrdzavejúcej ocele 304 nevykazovala žiadnu hrdzu po 1000 hodinách podľa ASTM B117; galvanizovaná oceľ so žiarovým zinkovaním a práškovým lakovaním nevykazovala žiadne odlupovanie ani hrdzu po 500 hodinách pri rovnakom štandarde. Skúšobné správy sú k dispozícii.
Eloxované alebo práškovo lakované hliníkové panely vykazujú zlepšenú odolnosť voči korózii, opotrebovaniu a UV žiareniu. Výkon každej povrchovej úpravy môže byť potvrdený príslušnými skúšobnými protokolmi dodanými s objednávkou.
V dopravných protihlukových stenách sa používajú perforované panely, často kombinované s materiálom pohlcujúcim zvuk za perforovaným čelom. Vo verejných budovách, ako sú letiskové terminály, železničné stanice, štadióny a výstavné centrá, poskytujú panely akustickú kontrolu a zároveň umožňujú vizuálnu flexibilitu dizajnu.
Architektonické fasády využívajú vzory perforácie na vytvorenie polopriehľadných efektov a variácií svetla a tieňa. Medzi zdokumentované príklady patrí kovová fasáda apartmánov Skylight vo Francúzsku a knižnica Ústrednej akadémie výtvarných umení. Pre špecifické referencie a dokumentáciu projektu kontaktujte náš tím.
Nasledujúce parametre vychádzajú zo štandardnej výroby a príslušných skúšobných noriem. V prípade potreby je na požiadanie k dispozícii dôkazová dokumentácia.
| Ukazovateľ výkonu | Parameter/Špecifikácia | Poznámky / Základ dôkazov |
|---|---|---|
| Základný materiál | Nehrdzavejúca oceľ 304 / galvanizovaná oceľ Q235 / zliatina hliníka / oceľ s farebným povlakom | Materiálové certifikáty k dispozícii |
| Bežná hrúbka | 0,5–2,0 mm (architektonické); 0,1 – 15 mm (celý rozsah) | |
| Rozsah clony | 0,5–200 mm (prispôsobiteľné) | 3–20 mm bežné v architektúre |
| Pomer otvorenej plochy | 15 % – 60 % (prispôsobiteľné) | |
| Vzor dier | Okrúhle, štvorcové, štrbinové, šesťhranné, krížové, rybie šupiny, slivkový kvet atď. | K dispozícii viac ako 20 druhov |
| Koeficient redukcie hluku (NRC) | ≥0,8 (testovaná zostava: hliník so šesťhrannými otvormi + podložka + vzduchová dutina) | ASTM C423; k dispozícii skúšobná správa |
| Rovnomerne rozložené zaťaženie | 5 kN/m² (3 mm oceľ, 10 mm štvorcové otvory, špecifikované rozpätie) | Inžiniersky výpočet; podrobnosti na vyžiadanie |
| Odolnosť proti korózii | 304 nerez: žiadna hrdza po 1000 h soľný sprej; pozink + prášok: 500 h | ASTM B117; dostupné skúšobné správy |
| Fire Performance | Oceľový podklad nehorľavý | Kompletná klasifikácia zostavy podľa príslušného testu |
| Max. Veľkosť plochého panelu | 1450 × 3500 mm | V závislosti od materiálu a vzoru |
| Tolerancia clony | ±0,1 mm | Presnosť CNC dierovania |
1. Overený akustický výkon.NRC nad 0,8 bolo potvrdené pre špecifickú testovanú zostavu. V kombinácii s vhodným podkladom a vzduchovou dutinou pomáhajú panely znižovať hladinu hluku v dopravných bariérach a architektonických akustických systémoch.
2. Pružnosť materiálu.Možnosti zahŕňajú nehrdzavejúcu oceľ 304 pre odolnosť proti korózii, hliníkovú zliatinu pre ľahké dekoratívne aplikácie a galvanizovanú oceľ pre ekonomické všeobecné použitie.
3. Rozmanitosť vzoru perforácie.K dispozícii je viac ako 20 vzorov s prispôsobiteľným priemerom otvoru a pomerom otvorenej plochy na dosiahnutie požadovanej vizuálnej transparentnosti, akustického výkonu a vetrania.
4. Povrchová úprava odolná voči poveternostným vplyvom.Hliníkové panely môžu byť eloxované alebo práškovo lakované; oceľové panely používajú žiarové zinkovanie plus práškové lakovanie. Je možné poskytnúť protokoly o skúškach odolnosti voči soľnej hmle.
5. Široký rozsah použitia.Vhodné na dekoratívnu akustickú úpravu vo verejných budovách, protihlukové bariéry, ochranné kryty priemyselných zariadení a filtračné komponenty.
Pre akustické aplikácie:Vyberte vzor perforácie a otvorenú oblasť na základe cieľového frekvenčného rozsahu. Porézny podkladový materiál a vzduchová medzera výrazne zlepšujú absorpciu. Ako usmernenie použite skúšobné údaje ASTM C423, ale overte výkon pre vašu konkrétnu zostavu.
Pre vonkajšie fasády:Vyberte si nehrdzavejúcu oceľ 304 alebo hliník s práškovým nástrekom pre dlhodobú odolnosť proti korózii. Uistite sa, že hrúbka a profil panelu spĺňajú požiadavky na zaťaženie vetrom v mieste projektu.
Pre priemyselnú filtráciu:Presne špecifikujte požadovaný priemer otvoru, rozstup a otvorenú plochu. Kontrola rozmerovej tolerancie je rozhodujúca pre konzistentný výkon filtrovania.
Počas inštalácie:S panelmi manipulujte opatrne, aby ste predišli ohnutiu alebo poškodeniu perforovaných okrajov. Použite vhodné upevňovacie prvky a nosný rám. Pri akustických zostavách sa uistite, že podkladový materiál je nainštalovaný bez medzier alebo kompresie, ktoré by mohli znížiť výkon.
Akceptujeme výkresy poskytnuté zákazníkom v bežných CAD formátoch (DXF, DWG) pre vlastné rozloženie perforácie. Náš inžiniersky tím pred výrobou posudzuje geometriu otvoru, vzdialenosť od okraja, otvorenú plochu a požiadavky na tvarovanie. Kontrola prvého článku a certifikáty materiálu sú k dispozícii na požiadanie.
1.Systémy zvukovej bariéry na kontrolu hluku z dopravy pozdĺž diaľnic, železníc a metra.
2.Interiérová dekorácia pohlcujúca zvuk pre veľké verejné budovy, vrátane letiskových terminálov, vysokorýchlostných železničných staníc, štadiónov a výstavných centier.
3.Architektonické fasády, stropy a priečky, ktoré vytvárajú efekty svetla a tieňa a polopriehľadné vizuálne návrhy.
4.Ochranné kryty pre priemyselné zariadenia, panely na odvod tepla a mriežky reproduktorov.
5.Priemyselná filtrácia a triedenie pre chemické stroje, farmaceutické zariadenia a stroje na spracovanie potravín.
Výber závisí od cieľového frekvenčného rozsahu a podkladového materiálu. Pre všeobecnú absorpciu rečového rozsahu je bežná otvorená oblasť 20–30 % s priemerom otvorov 3–6 mm. Hrubší porézny podklad a hlbšia vzduchová dutina zlepšujú absorpciu nízkych frekvencií. V kritických priestoroch odporúčame vyskúšať reprezentatívnu zostavu alebo sa poradiť s odborníkom na akustiku.
Dierované plechy sú dierované z pevného kovu, pričom zanechávajú čistý, jednotný vzor otvorov s vysokým stupňom presnosti. Tahokov je rozrezaný a natiahnutý, čím vytvára sieťovinu s otvormi v tvare diamantu a štruktúrovaným povrchom. Dierované plechy zvyčajne ponúkajú lepšiu rovinnosť a širšiu škálu dekoratívnych vzorov, zatiaľ čo ťahokov je často ľahší a lacnejší pre určité priemyselné aplikácie.
Áno, ale rozsah závisí od materiálu, hrúbky a vzoru perforácie. Vysoko otvorené vzory znižujú tvarovateľnosť. Ak sa vyžaduje tvarovanie, usporiadanie dierovania by malo byť navrhnuté tak, aby sa zabránilo nadmernému namáhaniu okrajov otvorov. Prediskutujte požiadavky na formovanie s naším inžinierskym tímom počas fázy návrhu.
Pre pobrežné prostredie sa zvyčajne odporúča nehrdzavejúca oceľ 304 alebo zliatina hliníka s vhodnou anodizovanou alebo práškovou povrchovou úpravou. Nerezová oceľ ponúka najvyššiu odolnosť proti korózii, zatiaľ čo hliník je ľahší. Vyhnite sa štandardnej galvanizovanej oceli, pokiaľ nemá dodatočné ochranné nátery vhodné pre špecifické podmienky.
Nie nevyhnutne. Zatiaľ čo vyššia otvorená plocha umožňuje, aby sa k podkladovému materiálu dostalo viac zvuku, existuje optimálny rozsah. Nad určitou hranicou sa hmotnosť a tuhosť panelu zníži, čo môže znížiť výkon pri nízkych frekvenciách. Interakcia medzi otvorenou plochou, priemerom otvoru, podkladovým materiálom a hĺbkou dutiny určuje celkovú absorpciu. Pre presné výsledky sa odporúča testovanie alebo simulácia.
Tianjin SENBO Building Materials Technology Co., Ltd. je výrobcom perforovaných plechov, perforovaných Al-Mg-Mn panelov, perforovaných kompozitných panelov z minerálnej vlny a iných produktov z kovových obalov. Naša výrobná základňa sa nachádza v zóne hospodárskeho rozvoja Jinghai, Tianjin, Čína, vybavená automatizovanými výrobnými linkami a štvorstupňovým procesom kontroly kvality. Viac informácií o našej továrni, certifikáciách, testovacích možnostiach a projektových referenciách nájdete na našej stránkeO násstránku respkontaktujte náš inžiniersky tím.
